[LT] Išradimas yra iš priskiriamas prietaisų sričiai, konkrečiai optinių elementų pozicionavimo įrenginiams. Optinių elementų pozicionavimo įrenginys susideda iš korpuso (1) su kreipiančiosiomis (2), kuriose judamai įtvirtinta pastūma (3) su tiesialinijinio judesio pavara ir optinio elemento (4), pritvirtinto ant pastūmos (3) horizontaliosios plokštumos, tiesialinijinio judesio pavarą sudaro laikiklis (5), kuriame iš vienos pusės tarp slopintuvų (6) įtvirtintas pjezoelementas (7) su elektrodais (8,9), o iš kitos pusės vienas jo šonas standžiai, per trinčiai atsparų elementą (10), įremtas į pastūmą (3), kitas įremtas į spyruoklę (11), pjezoelemento elektrodai (8,9), iš kurių vienas padalintas išilgai ir skersai į porinį skaičių simetrinių dalių (12,13, 14 ir 15), kurios poromis skersai sujungtos tarp savęs, per jungiklį (16) prijungti prie elektroninio sužadinimo - valdymo bloko (17).
[EN] The invention relates to positioning devices of optical elements. Positioning device of optic elements comprises a frame (1) with guides (2), in which is disposed pusher (3) with drive of rectilinear motion and optic element (4), which is fixed on a horizontal plane of a pusher (3). A drive of rectilinear motion comprises holder (5) at one side of which is fixed piezoelement (7) with electrodes (8, 9), on the other side one plane of holder (5) tightly by friction proof element (10) grinded into pusher (3), a second is grinded into a spring (11). Electrodes (8, 9) of piezoelement by switch (16) are connected to electronic excitation - control bloc (17). One of electrodes (8, 9) lengthwise and crosswise are divided into double number of symmetrical parts (12, 13, 14 and 15), which are connected in couples between two parts.
[0001] Išradimas yra priskiriamas prietaisų sričiai, konkrečiai optinių elementų pozicionavimo įrenginiams.
[0002] Yra žinomas optinių elementų pozicionavimo įrenginys, kurį sudaro korpusas su kreipiančiosiomis, kuriose judamai įtvirtinta pastūma su tiesialinijinio judesio sraigtine pavara. Ant horizontaliosios pastūmos plokštumos yra pritvirtintas optinis elementas (žiūr. STANDA, Opto-Mechanical Products, 2002, 7-2 psl.).
[0003] Nurodytame įrenginyje pozicionavimas atliekamas mechaniškai, sraigtine pavara, kur pasireiškia žmogiškasis faktorius, todėl neįmanoma pasiekti reikiamo pozicionavimo tikslumo ir greitaeigiškumo.
[0004] Yra žinomas optinių elementų slenkamojo judesio pozicionierius, kurį sudaro korpusas su kreipiančiosiomis, kuriose judamai įtvirtinta pastūma su tiesialinijinio judesio žingsnine pavara ir optinio elemento, pritvirtinto ant pastūmos horizontaliosios plokštumos (žiūr. STANDA, Opto-Mechanical Products, 2002, 8-1 psl.).
[0005] Nurodytame prototipe pozicionavimas atliekamas žingsninė pavara, kurioje panaudojamas žingsninis elektros variklis. Dėl žingsninio variklio sukimosi elementų laisvumo, šiame įrenginyje kaip ir analoge negalima pasiekti reikiamo pozicionavimo tikslumo ir greitaeigiškumo.
[0006] Išradimo tikslas - pozicionavimo tikslumo ir greitaeigiškumo padidinimas.
[0007] Tikslas pasiekiamas tuo, kad, optinių elementų pozicionavimo įrenginyje, kuris susideda iš korpuso su kreipiančiosiomis, kuriose judamai įtvirtinta pastūma su tiesialinijinio judesio pavara ir optinio elemento, pritvirtinto ant pastūmos horizontaliosios plokštumos, tiesialinijinio judesio pavarą sudaro laikiklis, kuriame iš vienos pusės tarp slopintuvų įtvirtintas pjezoelementas su elektrodais, o iš kitos pusės vienas jo šonas standžiai, per trinčiai atsparų elementą įremtas į pastūmą, kitas šonas įremtas į spyruokles, o pjezoelemento elektrodai, iš kurių vienas, padalintas išilgai ir skersai į porinį skaičių simetrinių dalių, kurios poromis skersai sujungtos tarp savęs, per jungiklį prijungti prie elektroninio sužadinimo - valdymo bloko.

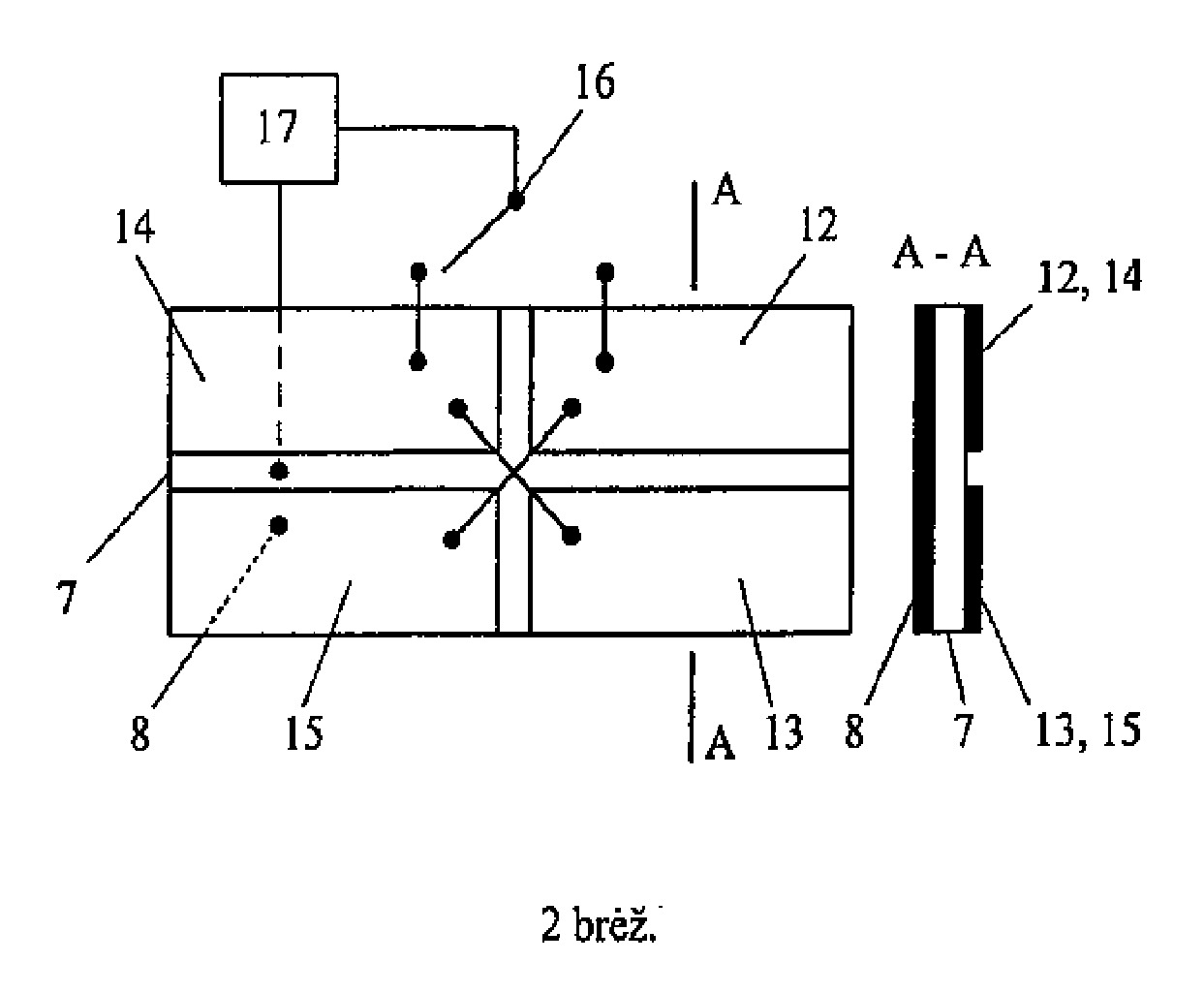

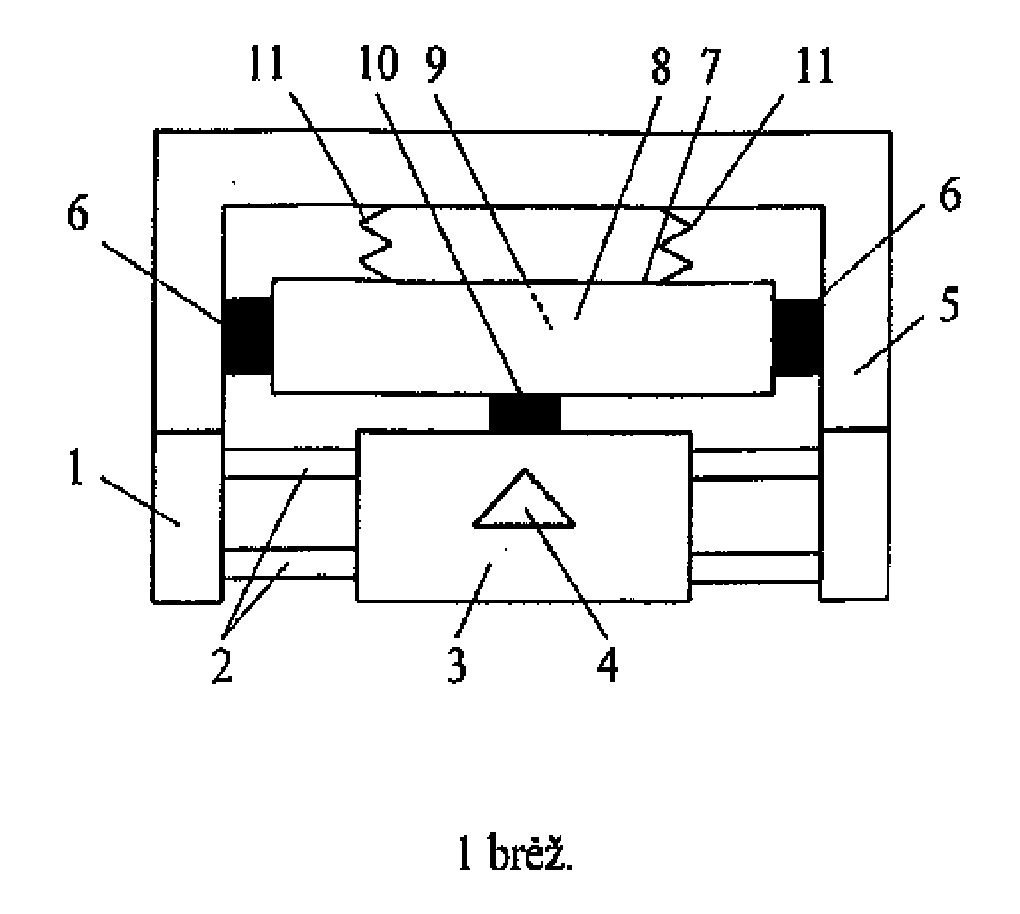

[0008] Išradimas paaiškinamas brėžiniais; 1 brėž. - bendra įrenginio schema, 2 brėž - pjezoelemento elektrodų sujungimo schema.
[0009] Optinių elementų pozicionavimo įrenginys susideda iš korpuso 1 su kreipiančiosiomis 2, kuriose judamai įtvirtinta pastūma 3 su tiesialinijinio judesio pavara ir optinio elemento 4, pritvirtinto ant pastūmos 3 horizontaliosios plokštumos. Tiesialinijinio judesio pavarą sudaro laikiklis 5, kuriame iš vienos pusės tarp slopintuvų 6 įtvirtintas pjezoelementas 7 su elektrodais 8,9, o iš kitos pusės vienas jo šonas standžiai, per trinčiai atsparų elementą 10, įremtas i pastūmą 3, kitas įremtas į spyruokles 11, pjezoelemento elektrodas 8 pajungtas tiesiogiai, o elektrodas 9 padalintas išilgai ir skersai į porinį skaičių simetrinių dalių 12,13,14 ir 15, kurios poromis skersai sujungtos tarp savęs, t. y. 12 sujungta su 15, o 13 sujungta su 14, ir per jungiklį 16 prijungti prie elektroninio sužadinimo- valdymo bloko 17 .
[0010] Įrenginys dirba sekančiai.
[0011] Į pjezoelemento 7elektrodo simetrines dalis 12, 15 iš elektroninio sužadinimo-valdymo bloko paduodamas rezonansinio dažnio elektros signalas. Ko pasekoje pjezoelemente 7 atsiranda kryptingos mechaninės deformacijos. Mechaninė deformacija kontaktinėje zonoje per trinčiai atsparų elementą 10 ir pastūmą 3 suteikia pastarąjai kryptingą tiesialinijinį judesį, kuris perduodamas į optinį elementą 4. Kadangi pjezoelemento 7 vienas iš elektrodų padalintas į išilgai ir skersai į porinį skaičių simetrinių dalių 12,13,14 ir 15 jame sužadinami išilginiai ir lankstymo virpesiai. Pjezoelemento 7 matmenys ,t.y ilgis, plotis ir storis parenkami taip, kad jame susidarytų išilginiai virpesiai su vienu virpesių mazgu, o lankstymo - stovinčios bangos tipo su trimis virpesių mazgais. Išilginių virpesių rezonansinis dažnis parenkamas artimas lankstymo virpesių rezonansiniam dažniui. Viso to pasekoje, pjezoelemente 7 , trinčiai atsparaus elemento 10 vietoje susidaro elipsiniai mikrojudesiai, kurie per trintį saveikoja pastūmos 3 judesį. Pastūmos 3 judesio kryptį keičiame per jungiklį 16, padavus signalą iš elektroninio sužadinimo- valdymo bloko 17 į pjezoelemento 7 elektrodo simetrines dalis 13-14.
[0012] Palyginus su prototipu , nauja konstruktyvinių elementų visuma užtikrina optinių elementų pozicionavimo tikslumą, kadangi atsiradusi mechaninė trintis tarp trinčiai atsparaus elemento 10 ir pastūmos 3 išlaiko stabilią padėtį. Pajungus elektroninį sužadinimo-valdymo bloką 17 į pjezoelemento 7 atitinkamus elektrodus, atsiradę elipsiniai mikrojudesiai kontaktinėje zonoje tarp trinčiai atsparaus elemento 10 ir pastūmos 3 pozicionuoja optinį elementą į užduotą padėtį. Pozicionavimo greitaeigiškumą apsprendžia rezonansinės pjezoelemento charakteristikos, kurių dažnis yra 30.000-60.000 Hz ribose ir elektroninio sužadinimo- valdymo bloko 17 paduodamo signalo trukmė, kuri yra milisekundžių ribose.
Optinių elementų pozicionavimo įrenginys, susidedantis iš korpuso su kreipiančiosiomis, kuriose judamai įtvirtinta pastūma su tiesialinijinio judesio pavara ir optinio elemento, pritvirtinta ant pastūmos horizontaliosios plokštumos, b e s i s k i r i a n t i s tuo, kad tiesialinijinio judesio pavarą sudaro laikiklis, kuriame iš vienos pusės tarp slopintuvų įtvirtintas pjezoelementas su elektrodais, o iš kitos pusės vienas jo šonas standžiai, per trinčiai atsparų elementą, įremtas į pastūmą, kitas šonas įremtas į spyruokles, o pjezoelemento elektrodai, iš kurių vienas padalintas išilgai ir skersai į porinį skaičių simetrinių dalių, kurios poromis skersai sujungtos tarp savęs, per jungiklį prijungti prie elektroninio sužadinimo-valdymo bloko.
