[LT] Išradimas priklauso geležinkelių konstrukcijoms. Pabėgio galuose išgręžiamos kiaurymės, skirtos pabėgio sutvirtinimui sraigtais, pagamintais iš kietmedžio: beržo, ąžuolo, uosio, buko ir maumedžio. Sraigtas sudarytas iš srieginės dalies ir įsukimo galvutės.
[EN] The invention relates to railway constructions. Openings for fastening by screws are disposed on the ends of the sleeper. Screws are made from hardwood: birch, oak, ash, beech and larch. A screw comprises threaded part and screw head.
[0001] Išradimas priklauso geležinkelių konstrukcijoms, būtent pabėgių, skirtų bėgiams pritvirtinti, sutvirtinimo būdams.
[0002] Žinomas pabėgio, kurio skerspjūvis yra II formos, sutvirtinimo būdas, užlenkiant į viršų lygiagrečiai bėgiams jo galų briaunas, (žr. SU aut liud. Nr. 1544854,1990).
[0003] Žinomas pabėgio sutvirtinimo būdas, panaudojant tarpinį sluoksnį bėgių tvirtinimui prie pabėgio, (žr. SU aut. liud. Nr.1565932, publ. 1990).
[0004] Išradimo tikslas - padidinti medinio pabėgio stiprumą ir prailginti eksploatavimo laiką.
[0005] Išradimo esmė yra ta, kad pabėgio galuose išgręžia kiaurymes ir į jas įsuka (įveržia) sraigtus, pagamintus iš kietmedžio: pasirinktinai iš beržo, ąžuolo, uosio, buko ar maumedžio, ir juos įsukus, nupjauna jų įsukimo galvutes.
[0006] Išradimo esmė taip pat yra ta, kad pabėgio sutvirtinimui naudoja sraigtus, kurių kiekvieno išorinis diametras ne mažiau kaip 2 mm yra didesnis už pabėgio kiaurymės diametrą.
[0007] Išradimo esmė taip pat yra ta, kad pabėgio sutvirtinimui naudoja sraigtus, kurių kiekvieno įsukimo galvutės skerspjūvis yra stačiakampio formos.
[0008] Išradimo esmė taip pat yra ta, kad pabėgio sutvirtinimui naudoja sraigtus, kurių kiekvieno įsukimo galvutės skerspjūvis yra kvadrato formos.

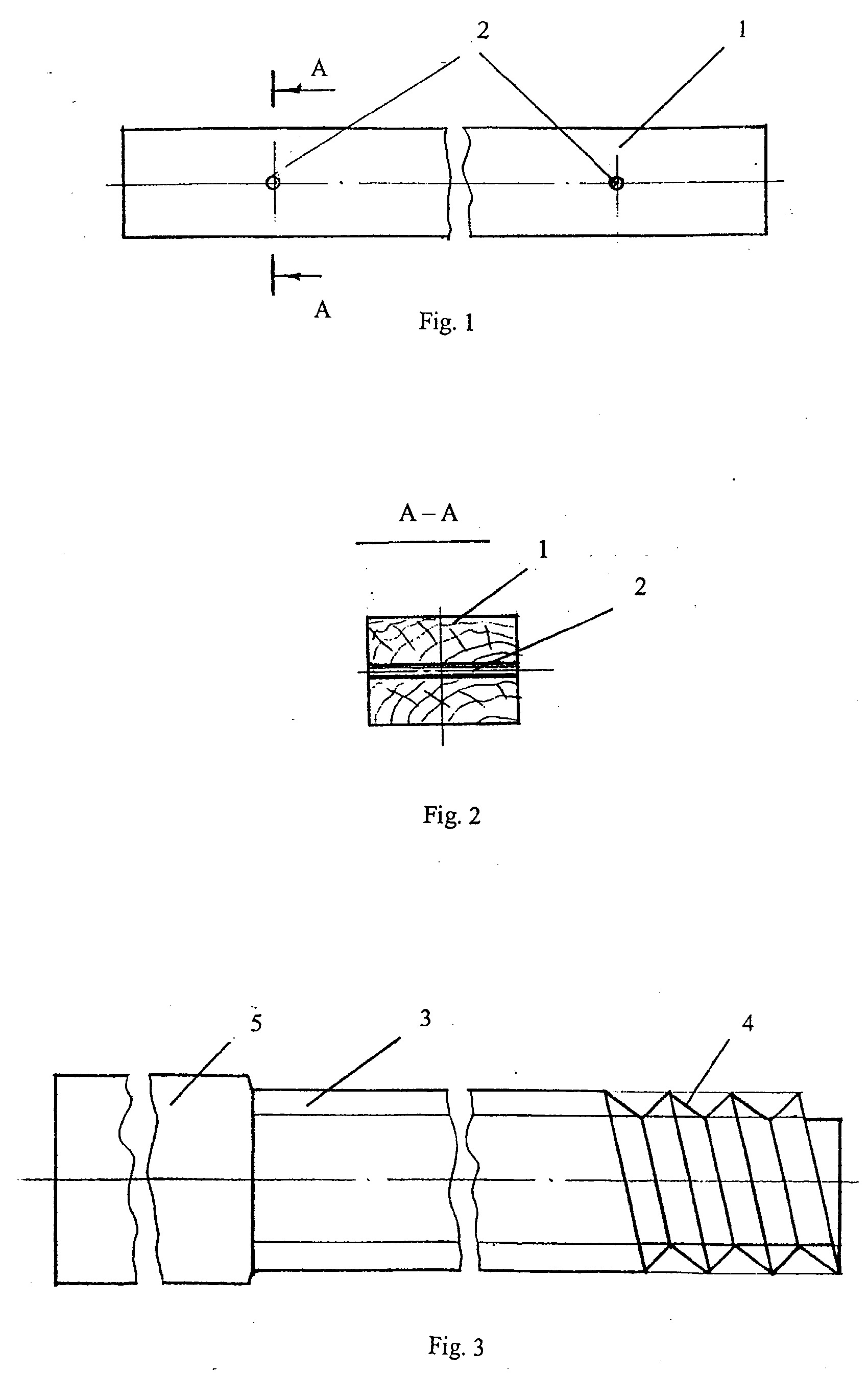

[0009] Fig.l - pabėgio galo projekcija. Fig. 2 - pabėgio išilginis pjūvis. Fig. 3 - sraigto schema.
[0010] Medinis pabėgis 1, viršutinės bėgių kelio dalies elementas, skirtas bėgiams pritvirtinti, pagamintas iš medienos. Pabėgio 1 galuose išgręžtos kiaurymės 2, skirtos jo sutvirtinimui mediniais sraigtais 3. Sraigtai 3 pagaminti iš kietmedžio, pavyzdžiui, beržo, ąžuolo, uosio, buko ar maumedžio. Jie sudaryti iš srieginės dalies 4 bei įsukimo galvutės 5, kurios skerspjūvis gali būti stačiakampio ar kvadrato formos. Sraigto 3 išorinis diametras turi būti ne mažiau kaip 2 mm didesnis už kiaurymės 2 diametrą.
[0011] Medinio pabėgio 1 sutvirtinimui jo galuose išgręžia kiaurymes 2 ir į kiekvieną kiaurymę įsuka (įveržia) po sraigtą 3, užmovus ant sraigto įsukimo galvutės 5 įsukimo raktą. Įsukus (įveržus) sraigtą 3, nupjauna jo įsukimo galvutę 5.
[0012] Pareikštas medinio pabėgio sutvirtinimo būdas leidžia išvengto ankstyvo jų skilimo ir medienos faktūros atsisluoksniavimo dėl temperatūros pokyčių bei atmosferos poveikio ar ciklinių dinaminių (smūginių) apkrovų. Panaudojant medinių pabėgių sutvirtinimui sraigtus iš kietmedžio, padidėja jų stiprumas ir pailgėja eksploatacijos laikas. Bėgių kelias, nutiestas iš pareikštu būdu sustiprintų medinių pabėgių, yra stabilus.
1. Medinio pabėgio sutvirtinimo būdas, panaudojant papildomą elementą, besiskiriantis tuo, kad pabėgio galuose išgręžia kiaurymes ir į jas įsuka (įveržia) sraigtus, pagamintus iš kietmedžio: pasirinktinai iš beržo, ąžuolo, uosio, buko ar maumedžio, ir juos įsukus (įveržus), nupjauna jų įsukimo galvutes.
2. Medinio pabėgio sutvirtinimo būdas pagal 1 punktą, besiskiriantis tuo, kad pabėgio sutvirtinimui naudoja sraigtus, kurių kiekvieno išorinis diametras ne mažiau kaip 2 mm yra didesnis už pabėgio kiaurymės diametrą.
3. Medinio pabėgio sutvirtinimo būdas pagal 1 punktą, besiskiriantis tuo, kad pabėgio sutvirtinimui naudoja sraigtus, kurių kiekvieno galvutės skerspjūvis yra stačiakampio formos.
4. Medinio pabėgio sutvirtinimo būdas pagal 1 punktą, besiskiriantis tuo, kad pabėgio sutvirtinimui naudoja sraigtus, kurių kiekvieno galvutės skerspjūvis yra kvadrato formos.
