[LT] Išradimas priskiriamas statybos sričiai, surenkamiems ir išardomiems statiniams, juo pasiekiamas statinio pigumas, mažesnės darbo sąnaudos.@Statinio sieninės plokštės (1) įstatytos į pamatų blokų (2)horizontalias išėmas, o grindų plokštės (3) uždėtos ant minėtų pamatų blokų (2) krašto.
[EN] The invention relates to the civil engineering, especially to an assembling and disassembling constructions. The present invention allows to decrease an expenditure of labour and to achieve a low price of construction. Wall boards (1) of the construction are mounted into horizontal grooves of foundation units (2) and floor boards (3) are placed on an edge of said foundation unit.
[0001] Išradimas priskiriamas statybos sričiai, o būtent surenkamiems išardomiems statiniams, pavyzdžiui, sandėliams, sanitarinėms-buitinėms patalpoms.
[0002] Yra žinomas perstatomas statinys su antžeminiais pamatais, sudarytas iš sieninių plokščių, viršutinėje dalyje sujungtų su perdengimo plokštėmis ir apatinėje dalyje ant pamatų blokų įtaisytų grindų plokščių (žiūr. TSRS a.l. Nr. 346468). Jame visos minėtos plokštės tarpusavyje sujungiamos šarnyriškai - strypais su sriegiais, strypų galai tarp savęs jungiami movomis.
[0003] Prototipui būdingas brangumas, nes tokiam plokščiam sujungimui reikia panaudoti daug metalinių detalių, didelės darbo sąnaudos statant statinį su minėtais sujungimais. Be to, pavojingos antžeminių pamatų deformacijos pučiantis gruntui žiemos metu.
[0004] Siūlomu išradimu pasiekiama ekonomiškumo , nes nenaudojami brangūs metaliniai sujungimai, o taip pat lengvesnis statinio surinkimas ir išardymas. Be to, nepavojingos antžeminių pastatų deformacijos pučiantis gruntui žiemos metu.
[0005] Tą pasiekti įgalina konstrukcijos ypatumai - tai ,kad sieninės plokštės apačioje neturi jungiamųjų elementų, o jungiamos statant vieną prie kitos į pamatų bloko horizontalias išėmas.

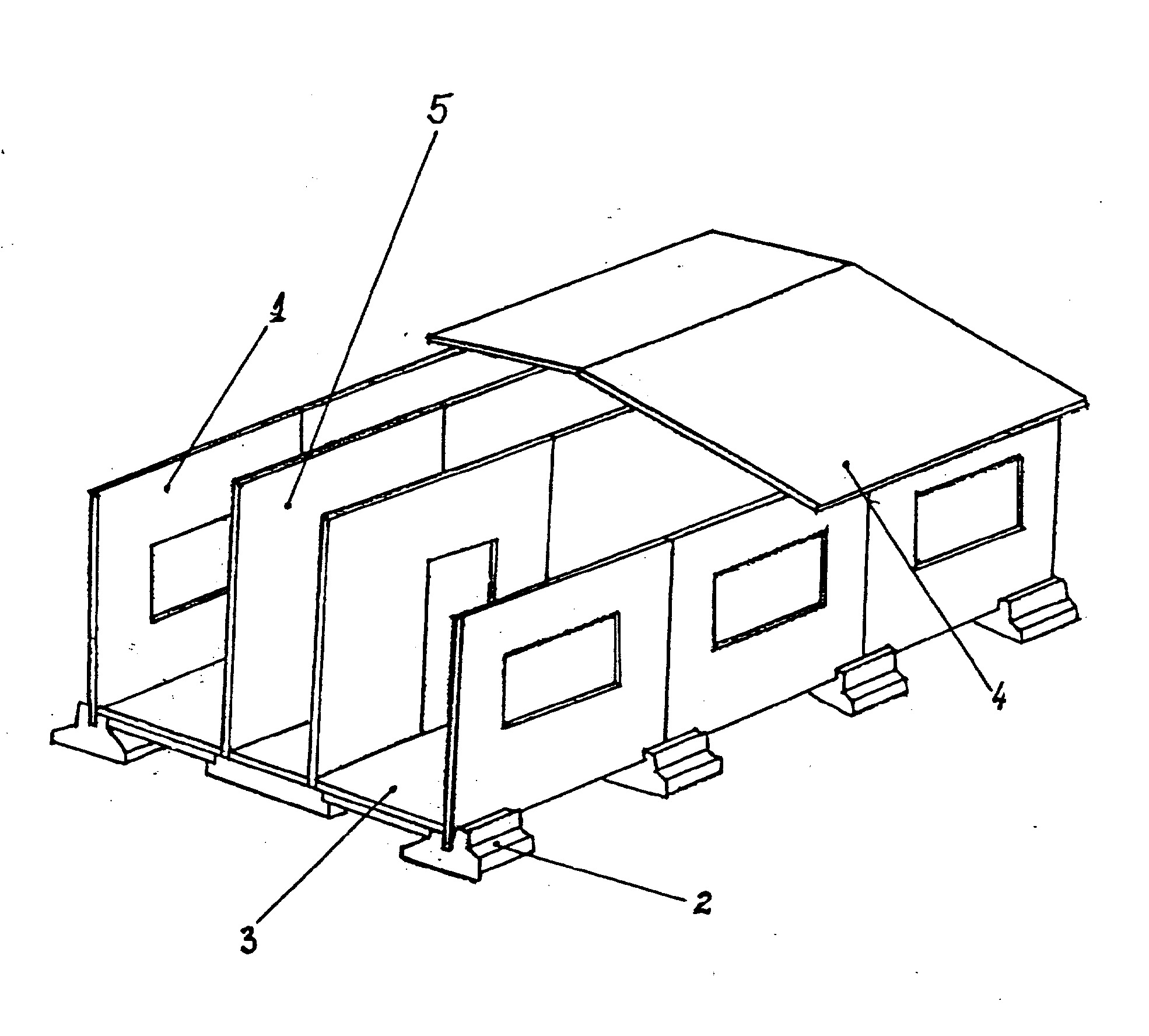

[0006] Siūlomas perstatomas statinys su antžeminiais pamatais susideda iš sieninių plokščių 1, įstatytas į pamatų blokų 2 išėmas. Ant minėtų pamatų blokų 2 krašto uždėtos grindų plokštės 3. Sieninės plokštės viršuje yra sujungtos su perdengimo plokštėmis 4 įprastais būdais, pavyzdžiui, šarnyriškai. Statinio viduje įrengtos pertvaros 5.
[0007] Statinys surenkamas tokia tvarka. Ant išlyginto ir sutankinto žemės paviršiaus montuojami pamatų blokai 2. J jų išėmas įstatomos sieninės plokštės 1. Ant pamatų blokų vidinio krašto dedamos grindų plokštės 3. Ant sieninių plokščių ir pertvarų viršaus montuojamos perdengimo plokštės 4, jos jungiamos žinomais būdais . Pastatas išardomas atvirkštine tvarka.
[0008] Siūlomas išradimas lyginant su prototipu pasižymi mažesne kaina ir mažesnėmis darbo sąnaudomis, o taip pat išvengiama deformacijų pučiantis gruntui žiemą.
1 .Perstatomas statinys su antžeminiais pamatais, sudarytas iš sieninių plokščių, viršutinėje dalyje sujungtų su perdengimo plokštėmią ir apatinėje dalyje ant pamatų blokų įtaisytų grindų plokščių, besiskiriantis tuo, kad sieninės plokštės įstatytos į minėtų pamatų blokų horizontalias išėmas, o minėtos grindų plokštės uždėtos ant minėtų pamatų blokų krašto.
2. Perstatomas statinys pagal 1 punktą, besiskiriantis tuo, kad minėto pamatų bloko išorinio krašto aukštis viršija vidinio krašto aukštį.
3. Perstatomas statinys pagal 1 punktą, besiskiriantis tuo, kad minėtų horizontalių išėmų gylis yra nuo 30 iki 50 cm.
4. Perstatomas statinys pagal 1 punktą, besiskiriantis tuo, kad minėti pamatų blokai yra išdėstyti minėtų sieninių plokščių sujungimo vietoje.
