[LT] Prietaise lakštinė medžiaga, pavyzdžiui, linoleumas, dedamas ant matricos (1), spaudžiant svirtį (2), ekscentrinis velenas (4) nuspaudžia spyruoklinę plokštę (2) su ant jos pritvirtintu puansonu (3),jam nusileidus ant ruošinio, išpjaunama norima konfigūracija.
[EN] A sheet material, for example linoleum, is placed on a die (1). An eccentric schaft presses down a disk spring with a punch (3) fastened on it by pressing a lever (2). A desired configuration of a blank is cut-out by the punch (3).
[0001] Išradimas priskiriamas medžiagos išpjaustymo sričiai, būtent lakštinės medžiagos figūriniam išpjaustymui.
[0002] Yra žinomas lakštinės medžiagos figūrinio išpjaustymo prietaisas, sudarytas iš jėgos pavaros, puansono, esančio pastoviame tarpusavio ryšyje su matrica (žiūr. TSRS a.l. Nr. 197488).
[0003] Prototipas dėl savo konstrukcijos ypatumų nepasižymi dideliu darbo tikslumu, jo pagalba sunku tiksliai išpjaustyti lakštinę medžiagą, pavyzdžiui,linoleumą tarp durų staktų.
[0004] Siūlomas išradimas išsprendžia šj uždavinį - linoleumas tarp staktų yra išpjaustomas tiksliai, padidėja darbo našumas.
[0005] Šie privalumai pasiekiami dėl to, kad minėtas puansonas pritvirtintas prie spyruoklinės plokštės, kurios vienas galas standžiai sujungtas su minėta matrica, o jėgos pavara yra svirtis su prie jos pritaisytu ekscentriniu velenu, kontaktuojančiu su laisvuoju spyruoklinės plokštės galu.

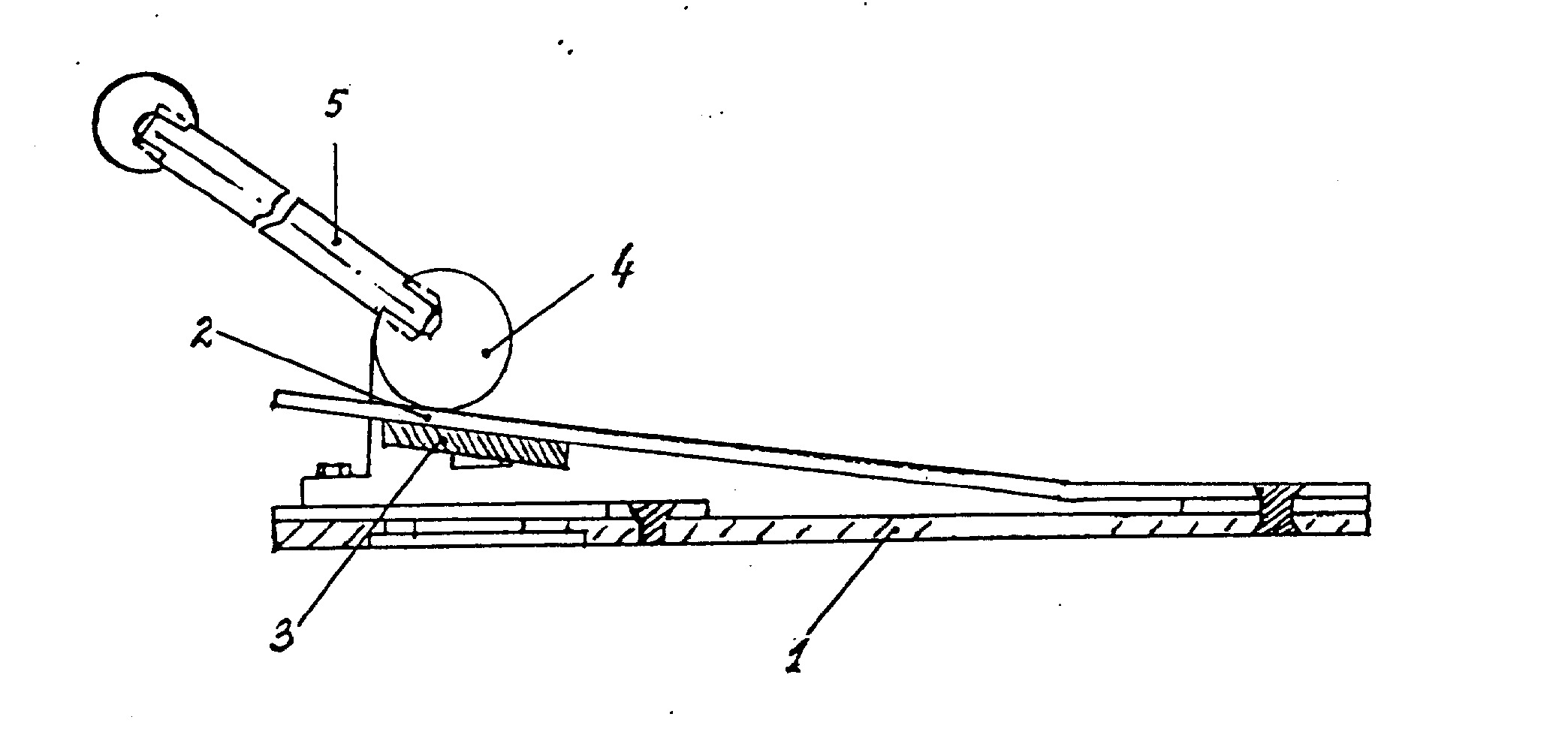

[0006] Lakštinės medžiagos figūrinio išpjaustymo prietaisas susideda iš matricos 1, su kuria vienu galu standžiai sujungta spyruoklinė plokštė 2, su minėta matrica 1 pastoviame
[0007] Um i -rww-r m tarpusavio ryšyje yra puansonas 3, kuris pritvirtintas prie minėtos spyruoklinės plokštės 2. Jėgos pavarą sudaro ekscentrinis velenas 4, pritvirtintas prie svirties 5 galo.
[0008] Lakštinės medžiagos figūrinio išpjaustymo prietaisas veikia taip. Klojamas linoleumas durų angoje tarp staktų, dedamas ant matricos 1. Pradinėje padėtyje puansonas 3 pakeltas spyruoklinės plokštės 2. Darbo metu spaudžiant svirtį 5, ekscentrinis velenas 4 nuspaudžia spyruoklinę plokštę 2 su puansonu 3. Minėtam puansonui 3 nusileidžiant išpjaunamas pageidautinos konfigūracijos linoleumo ruošinys.
[0009] Siūlomas lakštinės medžiagos figūrinio išpjaustymo prietaisas lyginant su prototipu pasižymi didesniu darbo tikslumu, padidintu darbo našumu.
Lakštinės medžiagos figūrinio išpjaustymo prietaisas,sudarytas iš jėgos pavaros, puansono, esančio pastoviame tarpusavio ryšyje su matrica, besiskiriantis tuo, kad minėtas puansonas pritvirtintas prie spyruoklinės plokštės,kurios vienas galas standžiai sujungtas su minėta matrica, o jėgos pavara yra svirtis su prie jos pritaisytu ekscentriniu velenu, kontaktuojančiu su laisvuoju spyruoklinės plokštės galu.
Lakštinės medžiagos figūrinio išpjaustymo prietaisas,sudarytas iš jėgos pavaros, puansono, esančio pastoviame tarpusavio ryšyje su matrica, besiskiriantis tuo, kad minėtas puansonas pritvirtintas prie spyruoklinės plokštės,kurios vienas galas standžiai sujungtas su minėta matrica, o jėgos pavara yra svirtis su prie jos pritaisytu ekscentriniu velenu, kontaktuojančiu su laisvuoju spyruoklinės plokštės galu.
