[LT] Išradimas priklauso butelių konstrukcijoms, būtent stiklo buteliams ir gali būti panaudotas gėrimų išpilstymui. Butelis skysčiams, turintis kūginį kaklelį, išplėstą į nuolaidžių petukų pusę, su vainikėliu ir cilindrinį korpusą, sujungtą su dugnu, kurio kaklelio perėjimo į petukus ir petukų į korpusą vietos yra užapvalintos spinduliais, charakterizuojamas tuo, kad bendro butelio aukščio santykis su jo korpuso maksimaliu diametru atitinka šį santykį: 3,70 < H/D < 3,93, kur H - bendras butelio aukštis, mm; D -maksimalus korpuso diametras, mm; be to, kūginio kaklelio mažiausio ir didžiausio diametrų santykis atitinka santykį : 0,58 < d1/d2 < 0,62, kur d1 - mažiausiais kaklelio diametras, mm; d2 - didžiausias kaklelio diametras, mm; o kaklelio aukštis yra pasirinktas iš santykio: 2,80 < H / (a+b) < 2,90, kur a - vainikėlio aukštis, mm; b - kūginio kaklelio aukštis, mm;ir petukų paviršius yra įgaubtas kreivumo spinduliu nuo 25,3 iki 27,3 mm toje vietoje, kur jie susijungia su kakleliu, ir išgaubtas kreivumo spinduliu nuo 31,0 iki 33,0 toje vietoje, kur jie jungiasi su korpusu.
[EN] The invention relates to a bottle structure, especially glass bottles, and may be used for dispensing of beverages. The bottle for liquid comprises a conical neck expanded towards declivous shoulders and a cylindrical body joined with a bottom, wherein portions of passing from the neck to the shoulders and from the shoulders to the body are rounded by a curvature radius. The bottle is characterized in that the ratio of a total high of the bottle with maximum diameter of its body fulfils condition: 3,70 < H/D < 3,93; where H - the total high of the bottle, mm; D - maximum diameter of the body, mm. However, the ratio of maximum diameter of the conical neck with the minimum diameter of the conical neck fulfils condition: 0,58 < d1/d2 < 0,62; where d1 - the minimum diameter of the conical neck, mm; d2 - maximum diameter of the conical neck, mm; and the high of the neck is chosen from the condition: 2,80 < H / (a+b) < 2,90; where a - the high of a cap, mm; b - the high of the conical neck, mm; and the surface of the shoulders is concaved by the curvature radius of 25,3 to 27,3 mm in a point where the shoulders joins with the neck, and is convex by the curvature radius of 31,0 to 33,0 mm in a point where the shoulders joins with the body.
[0001] Išradimas priklauso butelių konstrukcijoms, būtent stiklo buteliams ir gali būti panaudotas gėrimų išpilstymui.
[0002] Technikos lygis
[0003] Yra žinomos butelių konstrukcijos, turinčios kaklelį su sriegio vainiku, pečių dalį, cilindrinį korpusą ir dugną, pavyzdžiui, tokios konstrukcijos aprašytos Rusijos Federacijos pramoninių pavyzdžių patentuose Nr, Nr 45703, 45918, MKПO 9-01.
[0004] Žinomas butelis (naudingo modelio liudijimas Nr 19819), turintis trumpą kaklelį su vainiku, prailgintus pečius ir cilindrinį korpusą, sujungtą su dugnu, bendras butelio aukštis, diametras ir cilindrinio korpuso aukštis atitinka nustatytą santykį.
[0005] Žinomas butelis (naudingo modelio liudijimas Nr 21771), turintis kaklelį su sriegio vainiku, po juo išdėstytomis plačia ir siaura žiedinėmis briaunialėmis, nuolaidžius petukus ir cilindrinį korpusą su įgilinimu etiketei, be to, kaklelio perėjimo vietos į petukus ir petukų į korpusą yra užapvalintos spinduliais.
[0006] Žinomas butelis (naudingo modelio liudijimas Nr. 21772), turintis kaklelį su sriegio vainikėliu, po juo išdėstytomis plačia ir siaura žiedinėmis briaunialėmis, nuolaidžius petukus ir cilindrinį korpusą su įgilinimu etiketei, be to, kaklelio perėjimo į petukus ir pastarųjų - į korpusą vietos yra užapvalintos spinduliais.
[0007] Šis butelis yra pasirinktas prototipu. Kaip pasakyta aprašyme, dėl apibrėžtų paraiškos medžiagoje matmenų, padidėja butelio atsparumas.
[0008] Techninis uždavinys, kuriam išspręsti sukurtas šis išradimas, yra butelių, skirtų gėrimų išpilstymui, techninių priemonių arsenalo išplėtimas, tuo pačiu išsaugant butelių atsparumą.
[0009] IŠRADIMO ESMĖ
[0010] Uždavinys yra išspręstas dėl to, kad butelyje, turinčiame išsiplečiantį į nuolaidžių petukų pusę kūginį kaklelį su vainikėliu ir cilindrinį korpusą, sujungtą su dugnu, kuriame kaklelio perėjimo į petukus ir petukų į korpusą vietos yra užapvalintos spinduliais, bendro butelio aukščio santykis su jo maksimaliu korpuso diametru atitinka šį santykį:
[0011] 3,70 < H/D < 3,93
[0012] kur H - bendras butelio aukštis, mm;
[0013] D - maksimalus korpuso diametras, mm;
[0014] be to, mažiausio ir didžiausio kūginio kaklelio diametrų santykis atitinka santykį:
[0015] 0,58 < d1 / d2 < 0,62
[0016] kur d1 - mažiausias kūginio kaklelio diametras, mm;
[0017] d2 - didžiausias kūginio kaklelio diametras, mm;
[0018] o kaklelio aukštis pasirinktas pagal santykį:
[0019] 2,80< H / (a+b) < 2,90
[0020] kur a - vainikėlio aukštis, mm;
[0021] b - kūginio kaklelio aukštis, mm;
[0022] o petukų paviršius turi įgaubtos kreivės formą, kurios kreivumo spindulys nuo 25,3 iki 27,3 mm toje vietoje, kur sujungiamas su kakleliu, ir yra išgaubtas toje vietoje, kur susijungia su korpusu, o išgaubtumo spindulys nuo 31,0 iki 33,0.
[0023] Pagal 2 apibrėžties punktą bendras aukštis H yra lygus 259,0 - 263,0 mm.
[0024] Pagal 3 apibrėžties punktą, maksimalus korpuso diametras D yra lygus 67,0 -70,0 mm.
[0025] Pagal 4 apibrėžties punktą, vainikėlio aukštis yra lygus apie 12,0 mm, o kūginio kaklelio aukštis yra lygus apie 79,3 mm.
[0026] Pagal 5 apibrėžties punktą dugnas yra pagamintas įgaubtu.
[0027] Pagal 6 apibrėžties punktą dugno kreivumo spindulys yra apie 76,5 mm.
[0028] Pagal 7 apibrėžties punktą cilindrinis korpusas pagamintas apie 118,5 mm aukščio.
[0029] Pagal 8 apibrėžties punktą korpuso jungimosi su dugnu atkarpa, kurios aukštis apie 15 mm, yra kreivalinijinė.

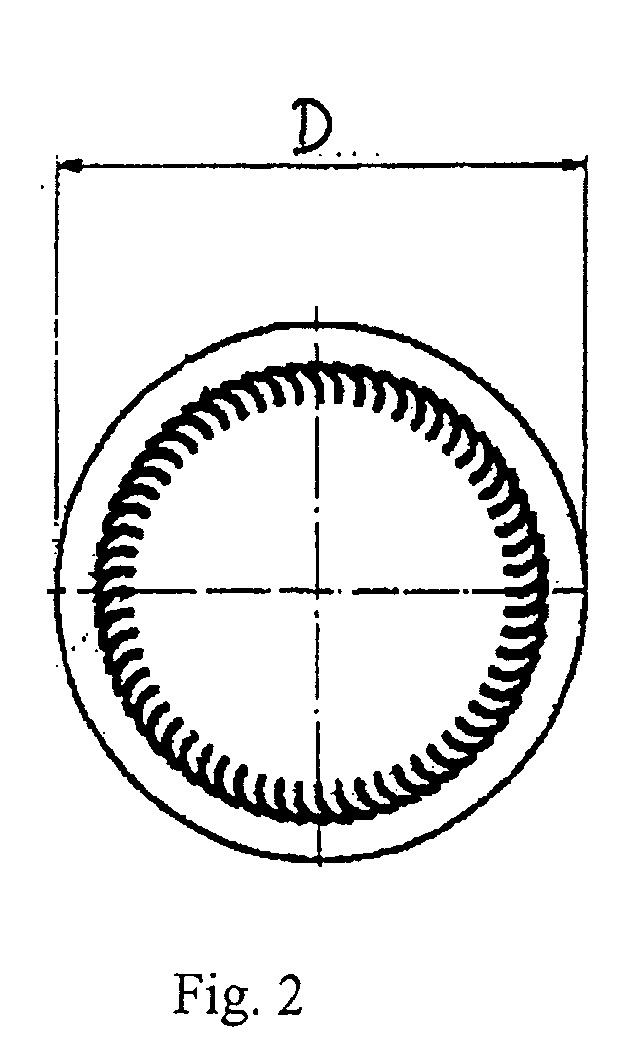

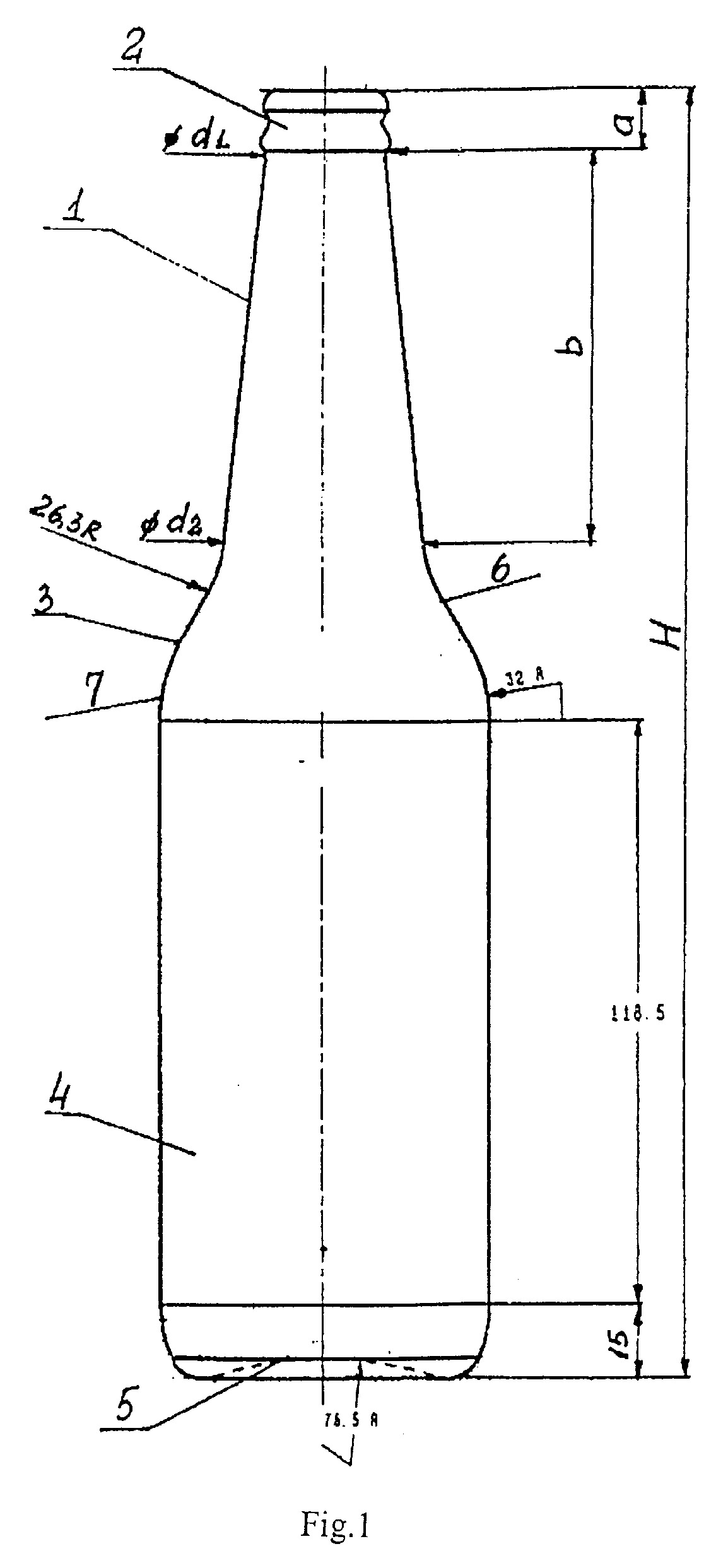

[0030] Išradimo esmė yra paaiškinta brėžiniu, kur fig. 1 pavaizduotas butelis iš priekio, o fig. 2 pavaizduotas butelio vaizdas iš apačios.
[0031] Butelis skysčiams turi kaklelį 1 su vainikėliu 2. Kaklelis 1 pagamintas kūginis, išsiplečiantis į nuolaidžių petukų 3 pusę, kurie sujungti su cilindriniu korpusu 4. Cilindrinis korpusas 4 sujungtas su dugnu 5.
[0032] Petukų 3 paviršius yra įgaubtas atkarpoje 6, kur jie jungiasi su kakleliu 1, kreivumo spinduliu apie 26,3 mm ir išgaubtas atkarpoje 7, kur jie jungiasi su korpusu 4, o kreivumo spindulys čia yra 32,0 mm. Dugnas 5 yra įgaubtas kreivumo spinduliu apie 76,5 mm. Bendras butelio aukštis H yra lygus 261,0 mm, o maksimalus korpuso 4 diametras D yra lygus 68,6 mm. Vainikėlio 2 aukštis a yra lygus apie 12 mm, o kūginio kaklelio aukštis b yra lygus apie 79,3 mm. Kūginio kaklelio 1 mažiausias diametras d1 yra lygus apie 25,5 mm, o kūginio kaklelio 1 didžiausiais diametras d2 yra lygus apie 42 mm. Cilindrinės korpuso 4 dalies aukštis yra lygus 118,5 mm.
[0033] Toks matmenų santykis išsaugo butelio atsparumą ir tuo pačiu metu išplečia tas priemones, kurios yra gaminamos standartine įranga atitinkamoje presformoje.
1. Butelis skysčiams, turintis kūginį kaklelį, išplėstą į nuolaidžių petukų pusę, su vainikėliu ir cilindrinį korpusą, sujungtą su dugnu, kurio kaklelio perėjimo į petukus ir petukų į korpusą vietos yra užapvalintos spinduliais, b e s i s k i r i a n t i s tuo, kad bendro butelio aukščio santykis su jo korpuso maksimaliu diametru atitinka šį santykį:
3,70 < H/D < 3,93
kur H - bendras butelio aukštis, mm;
D -maksimalus korpuso diametras, mm;
be to, kūginio kaklelio mažiausio ir didžiausio diametrų santykis atitinka santykį:
0,58 < d1/d2 < 0,62
kur d1 - mažiausiais kaklelio diametras, mm;
d2 - didžiausias kaklelio diametras, mm;
o kaklelio aukštis yra pasirinktas iš santykio:
2,80 < H / (a+b) < 2,90
kur a - vainikėlio aukštis. mm;
b - kūginio kaklelio aukštis, mm;
ir petukų paviršius yra įgaubtas kreivumo spinduliu nuo 25,3 iki 27,3 mm toje vietoje, kur jie susijungia su kakleliu, ir išgaubtas kreivumo spinduliu nuo 31,0 iki 33,0 toje vietoje, kur jie jungiasi su korpusu.
2. Butelis pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad bendras aukštis H yra lygus 259,0 - 263,0 mm.
3. Butelis pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad korpuso diametras D yra lygus 67,0- 70,0 mm.
4. Butelis pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad vainikėlio aukštis yra lygus apie 12,0 mm, o kūginio kaklelio aukštis pasirinktas apie 79,3 mm.
5. Butelis pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad dugnas yra įgaubtas.
6. Butelis pagal 5 punktą, b e s i s k i r i a n t i s tuo, kad dugno kreivumo spindulys yra lygus apie 76,5 mm.
7. Butelis pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad cilindrinio korpuso aukštis yra apie 118,5 mm.
8. Butelis pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad korpuso susijungimo su dugnu atkarpa yra kreivalinijinė ir yra apie 15 mm.
