[LT] Išradimas priklauso vonių atnaujinimo būdams. Į seną vonią, nusidėvėjusiu paviršiumi įmontuojamas įdėklas, pagamintas iš termoplastinės medžiagos. Vonios įdėklas gaminamas termiškai suformuojant koekstruzinio acetilo-butilo-stirolo lapą, padengtą akrilo sluoksniu, arba akrilo lapą. Patalpinus suformuotą įdėklą į vonią, į jį įmontuojamas dekoratyvinis sifonas. Tolygus įdėklo priglaudimas ir priklijavimas prie vonios korpuso paviršiaus yra užtikrinamas užpildant vandeniu įdėklą, esantį vonioje. Įdėklas formuojamas termiškai apdorojant įtvirtinto presformoje koekstruzinį acetilo-butilo-stirolo lapą, padengtą akrilo sluoksniu, arba akrilo lapą, kuris yra įkaitinamas iki 180° C karšto oro pūtimu. Tarp dviejų lapo paviršių išgaunamas slėgio skirtumas ir dėl to lapas įsisiurbia į presformą, prie kurios yra pritvirtintas. Taip suformuojamas įdėklas, kurio erdvinė forma atitinka vonios formą.
[EN] The invention relates to renewal methods of baths. An insert is fitted in frayed bath. An insert is made from thermoplastic material. After placing an insert into bath a decorative siphon is arranged in an insert. An insert is filled with water. An insert is formed by thermal processing a sheet, which is fixed in a mould and is made from coextraction acetyl - butyl - styryl material and coated with acryl layer or acryl sheet, which is heated up to 180° by blowing warm weather. Due to the fact that between two surfaces of sheet is made a difference in pressure, a sheet is sucked in a mould and fixed to which. In this way is formed an insert, a spatial form of which corresponds with a bath form.
[0001] Technikos sritis, kuriai skiriamas išradimas
[0002] Išradimas skiriamas vonių, kriauklių bei kitų santechnikos gaminių visų rūšių padengimų atnaujinimui, įmontuojant į seną gaminį įdėklą, pagamintą iš termoplastinės medžiagos.
[0003] Technikos lygis
[0004] Praktikoje yra žinomas vonių atnaujinimo būdas, kai senoji vonia iš vidaus padengiama lako sluoksniu, kurio savybės, pastarajam išdžiūvus, yra panašios į emalio savybes. Tačiau šio metodo panaudojimas turi keletą esminių trūkumų, pavyzdžiui, palyginus neilgas atnaujinto paviršiaus tarnavimo laikas, ir sudėtinga tinkamo padengimo laku technologija.
[0005] Žinomas vonių padengimo būdas pagal US6800190. Tačiau šias vonias naudojant ilgesnį laiką, jų paviršius pradeda nusidėvėti ir keičia savo estetinį vaizdą.
[0006] Išradimo tikslas
[0007] Išradimu įdiegiama efektyvi ir nesudėtinga vonių ir kitų santechnikos gaminių atnaujinimo technologija, užklijuojant ant nusidėvėjusio gaminio paviršiaus patvarų ir estetiškai atrodantį įklotą, pagamintą iš termoplastinės medžiagos.
[0008] Išradimo esmė
[0009] Vienas esminių pareiškiamo vonių atnaujinimo būdo požymių yra tai, kad į vonią įmontuojamas įdėklas, pagamintas iš termoplastinės medžiagos. Išradimas skiriasi nuo žinomų santechnikos gaminių atnaujinimo būdų tuo, kad vonios įdėklas gaminamas termiškai suformuojant koekstruzinio acetilo-butilo-stirolo lapą, padengtą akrilo sluoksniu, arba akrilo lapą.
[0010] Patalpinus suformuotą įdėklą į vonią, į jį lengvai, patvariai ir neraižant naujo paviršiaus įmontuojamas dekoratyvinis sifonas. Tai yra papildomas išradimo privalumas.
[0011] Tolygus įdėklo priglaudimas ir priklijavimas prie vonios korpuso paviršiaus yra užtikrinamas labai paprastai - užpildant skysčiu (vandeniu) įdėklą, esantį vonioje.
[0012] Įdėklas formuojamas termiškai apdorojant įtvirtinto presformoje koekstruzinį acetilo-butilo- stirolo lapą, padengtą akrilo sluoksniu, arba akrilo lapą, kuris yra įkaitinamas iki 180° C karšto oro pūtimu. Tarp dviejų lapo paviršių išgaunamas slėgio skirtumas ir dėl to lapas įsisiurbia į presformą, prie kurios yra pritvirtintas. Taip suformuojamas įdėklas, kurio erdvinė forma atitinka vonios formą.
[0013] Siūlomas būdas tinka vonių, kriauklių bei kitokių santechnikos gaminių, kurių paviršius yra lygus, atnaujinimui.
[0014] Trumpas brėžinių aprašymas Išradimo esmę paaiškina pridedami brėžiniai:

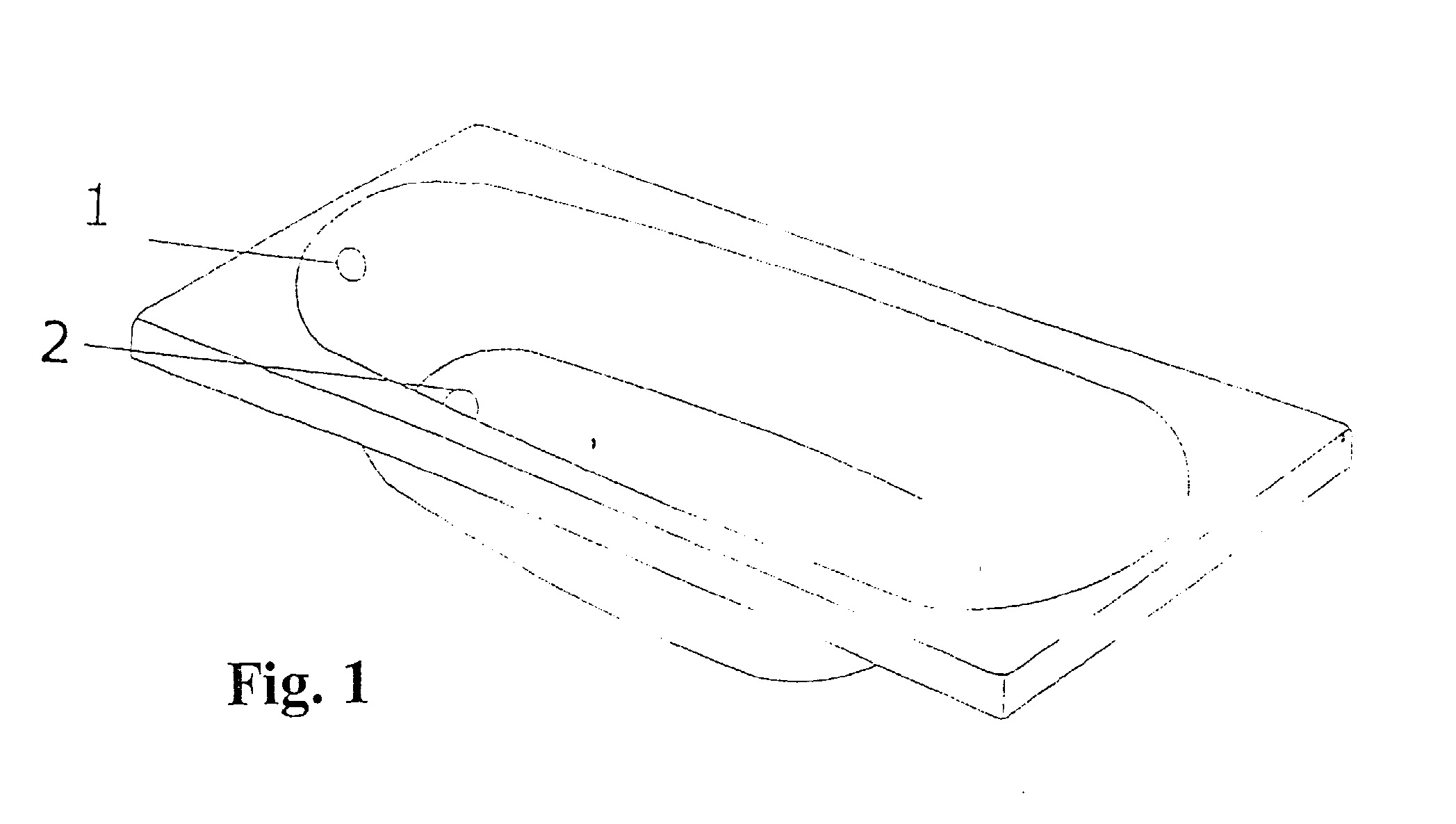

[0015] 1 Figūra - bendras suformuoto įdėklo vaizdas, kur: 1- viršutinė vandens nukreipimo skylė; 2-apatinė vandens nukreipimo skylė.

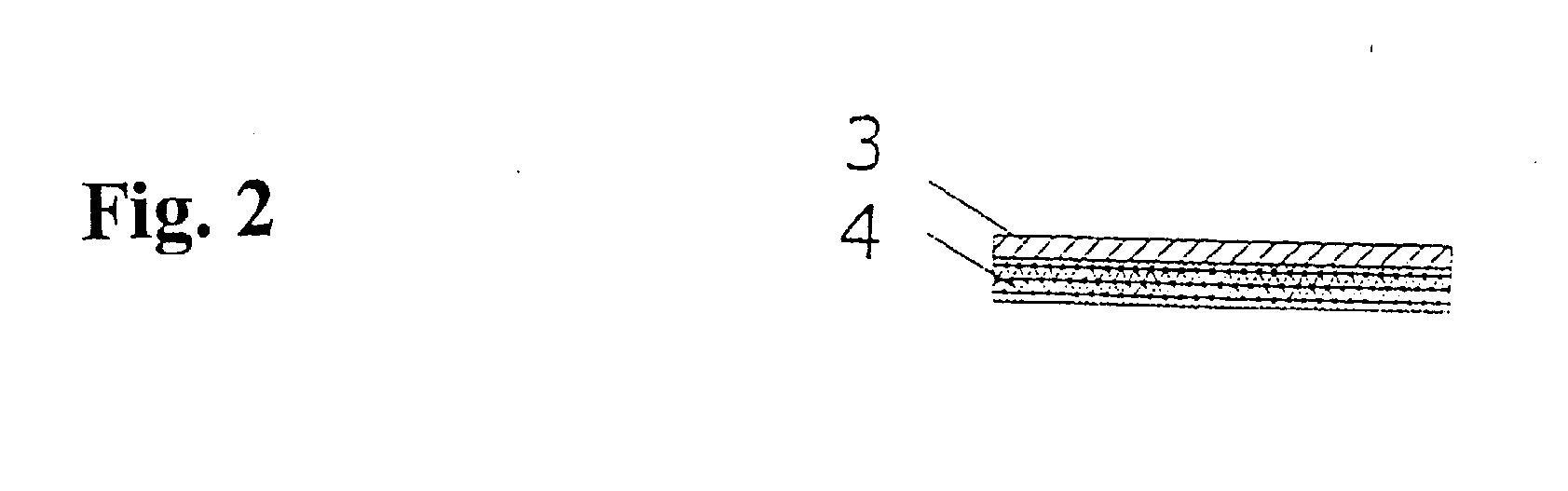

[0016] 2 Figūra - termoplastinės medžiagos skersinio pjūvio bendras vaizdas, kur: 3- akrilio sluoksnis; 4- koekstruzinio acetilo-butilo-stirolo 5,4 mm sluoksnis.

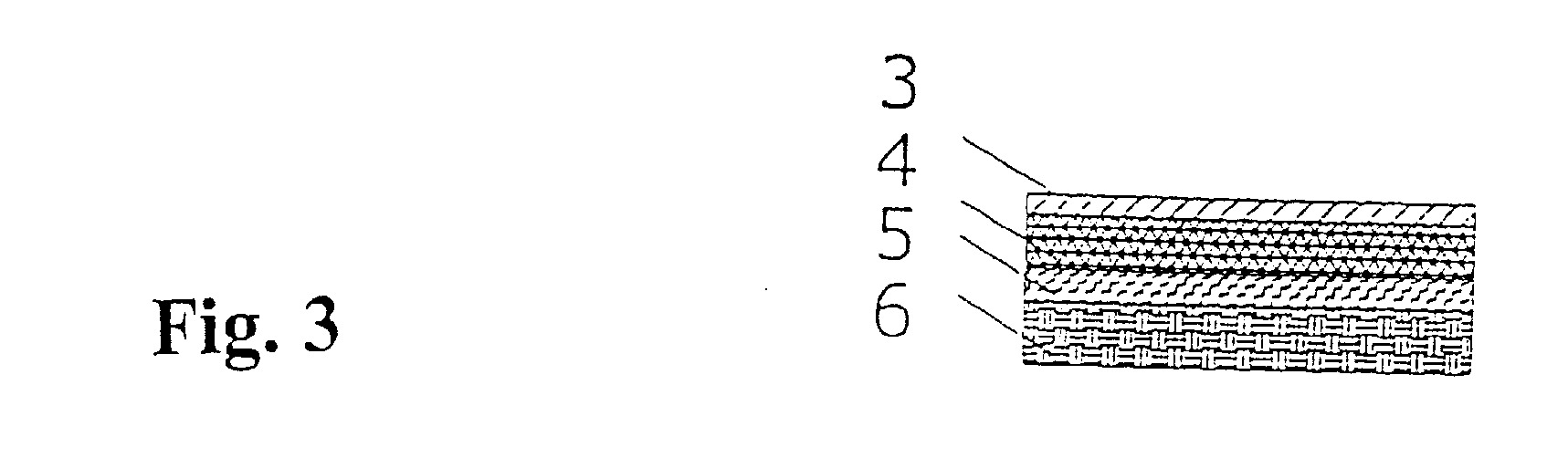

[0017] 3 Figūra - termoplastinės medžiagos ir vonios po atlikto įklijavimo skersinio pjūvio bendras vaizdas, kur: 5 - poleuretano putų klijų sluoksnio skersinio pjūvio bendras vaizdas; 6 - skersinio vonios pjūvio bendras vaizdas.
[0018] Išradimo realizavimas
[0019] Siūlomas vonių atnaujinimo būdas realizuojamas nuosekliai atliekant šiuos veiksmus: 1) Senojo sifono iš senosios vonios išėmimas:
[0020] a) sifonas atsukamas universaliomis replėmis;
[0021] b) sifonas atjungiamas pasukant;
[0022] 2) Įdėklo į vonią patalpinimas,
[0023] 3) Atžymų įrašymas ant termoplastinio įdėklo sifono įdėjimui būtinose vietose,
[0024] 4) Skylių vietų įdėkle, būtinų sifono patalpinimui, darymas:
[0025] a) skylės išgręžiamos iš anksto įdėkle pažymėtose vietose iš apačios ir iš viršaus;
[0026] b) pragręžtose vietose atliekamas pakartotinis gręžimas;
[0027] 5) prieš įdėklo patalpinimą vonios paviršius padengimas klijais:
[0028] a) vonios paviršius iš vidaus optimaliai padengiamas poleuretaninių putų klijų sluoksniu;
[0029] b) vandentiekio kanalų galai padengiami acetano-stiklo tipo hermetiku;
[0030] 6) Įdėklas fiziškai prispaudžiamas prie vonios paviršiaus. Lygus įdėklo prigludimas prie vonios korpuso užtikrinamas, užpildant jį skysčiu (šaltu vandeniu), apytiksliai pašalinus vandens nutekėjimą per vandentiekio kanalus,
[0031] 7) Sifono įstatymas:
[0032] a) Po įdėklo įklijavimo į iš anksto išgręžtas skyles įstatomi dekoratyviniai sifonai ir prisukami.
[0033] Išradimo pramoninis pritaikomumas Išradimas gali būti panaudotas pramonėje.
1.Vonių atnaujinimo būdas, įmontuojant į vonią įdėklą, pagamintą iš termoplastinės medžiagos, b e s i s k i r i a n t i s tuo, kad įdėklą gamina iš koekstruzinio acetilo-butilo-stirolo lapo, kuris yra padengiamas akrilu, arba akrilo lapo termoformavimu.
2. Būdas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad įdėklą patalpina į vonią ir po to į jį įmontuoja dekoratyvinį sifoną,
3. Būdas pagal 1 ir/arba 2 punktą, b e s i s k i r i a n t i s tuo, kad esantį vonioje įdėklą tolygiai priglaudžia prie vonios užpildant jį skysčiu.
4. Būdas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad termofomavimą atlieka karšto oro pūtimu įkaitinant iki 180° C įtvirtintą presformoje lapą, kuris dėl. slėgio tarp jo paviršių skirtumo įsisiurbia į presformą ir suformuoja paviršių, atitinkantį vonios formą,
5. Būdas pagal 1 ir/arba 2 punktą, b e s i s k i r i a n t i s tuo, kad jis gali būti panaudojamas vonių, kriauklių ir kitų santechnikos gaminių visų rūšių padengimui.
