[LT] Išradimas skirtas naudoti statyboje pakabinamų lubų ir sienų apkalos lentelių tvirtinimui. Sienų ir lubų apkalos lentelių tvirtinimo mazgą sudaro plastikinis profilis su išilginėmis kiaurymėmis ir dvi vienodos metalinės kabės, viena iš kabių tvirtinama prie sienos ir plastikinio profilio, o kita - prie plastikinio profilio ir apkalos lentelės. Tvirtinimui prie plastikinio profilio metalinės kabės šoniniuose kraštuose padarytos prailgintos formos įpjovos, kurios įlenktos 30 laipsnių kampu į kabės vidaus pusę. Be to, metalinės kabės dalis su kiauryme yra užlenkta 90 laipsnių kampu. Šios konstrukcijos privalumai yra ilgas tarnavimo laikotarpis, ji nereikalauja konservacijos, nebijo drėgmės, greitas ir patogus montavimas ir demontavimas. Be to, panaudojant tokią konstrukciją sienų ir lubų apkalos lentelės greitai ir lengvai tvirtinamos prie įvairių paviršių, paprasta ir nebrangi tvirtinimo detalių gamyba.
[EN] Invention is designated for using in a building construction for fastening boards of walls and ceilings. A fastening unit of covering for walls and ceilings consists of a plastic bar with longitudinal holes and two equal metal staples one of which is fastened to the wall and the plastic bar, the other of which is fastened to the plastic bar and a plate of the covering. For fastening to the plastic bar, prolonged recesses are made in side edges of the metal staples. The recesses are doubled in at an angle of 30 degrees. Furthermore, a section of the metal staple with the recess is turned at an angle of 90 degrees. Advantages of the construction: durability, it doesn't need conservation, moisture resisting, and quick mounting and demounting. Withal, by using that construction, the plates of the covering for walls and ceilings are fastened quick and easily to the different surfaces, and production of the fastening elements is simple and inexpensive.
[0001] Išradimas skirtas naudoti statyboje pakabinamų lubų ir sienų apkalos lentelių tvirtinimui.
[0002] Šiuo metu įrengiant įvairių apkalų karkasą, naudojami mediniai tašai. Tašai tvirtinami prie sienos (arba prie lubų),o apkala prie tašų vinimis arba medvaržčiais ("Statybos taisyklės" ST 1089567.02:2003, Bendrieji statybos darbai).
[0003] Tokio sprendimo trūkumas yra tas, kad nuo aplinkos drėgmės svyravimų mediniai tašai deformuojasi, deformuodami PVC apkalą. Esant didesnei drėgmei, mediniai tašai supūva. Gana ilgai užtrunka visos konstrukcijos įrengimas, sunkus apkalos demontavimas. Įrengiant pakabinamų lubų karkasą - sudėtingas darbas montuojant visą konstrukciją.
[0004] Išradimo esmė yra ta, kad sienų ir pakabinamų lubų apkalos įrengimui siūlomas tvirtinimo mazgas, susidedantis iš plastikinio profilio ir dviejų universalių metalinių kabių.
[0005] Plastikinis profilis gaminamas iš PVC. .Jis gaminamas ekstruzacijos būdu iš PVC gaminių atliekų ir PVC mišinio, turinčio išsiplėtimo savybių. Tai leidžia padaryti plastikinį profilį lengvu ir nebrangiu. PVC profilis turi kiaurymes. kurios taip pat mažina medžiagų sąnaudas gamybos metu. Universalios metalinės kabės gaminamos iš lakuotos skardos štampavimo būdu. Universali metalinė kabė tvirtinama prie sienos. Kabės užrakto dėka plastikinis profilis montuojamas prie sienos. Prie plastikinio profilio montuojama kita universali kabė. prie kurios montuojama apkala.
[0006] Tvirtinimui prie plastikinio profilio metalinės kabės šoniniuose kraštuose padarytos prailgintos n formos įpjovos, kurios įlenktos 30 laipsnių kampu į kabės vidaus pusę.
[0007] Metalinės kabės dalis su kiauryme gali būti užlenkta 90º kampu tam atvejui, kai lentelės kabinamos ant lubų, Tada į kiaurymę įveriamas pakabinimo troselis ir lentelės gali būti kabinamos reikiamu atstumu nuo lubų priklausomai nuo troselio ilgio.

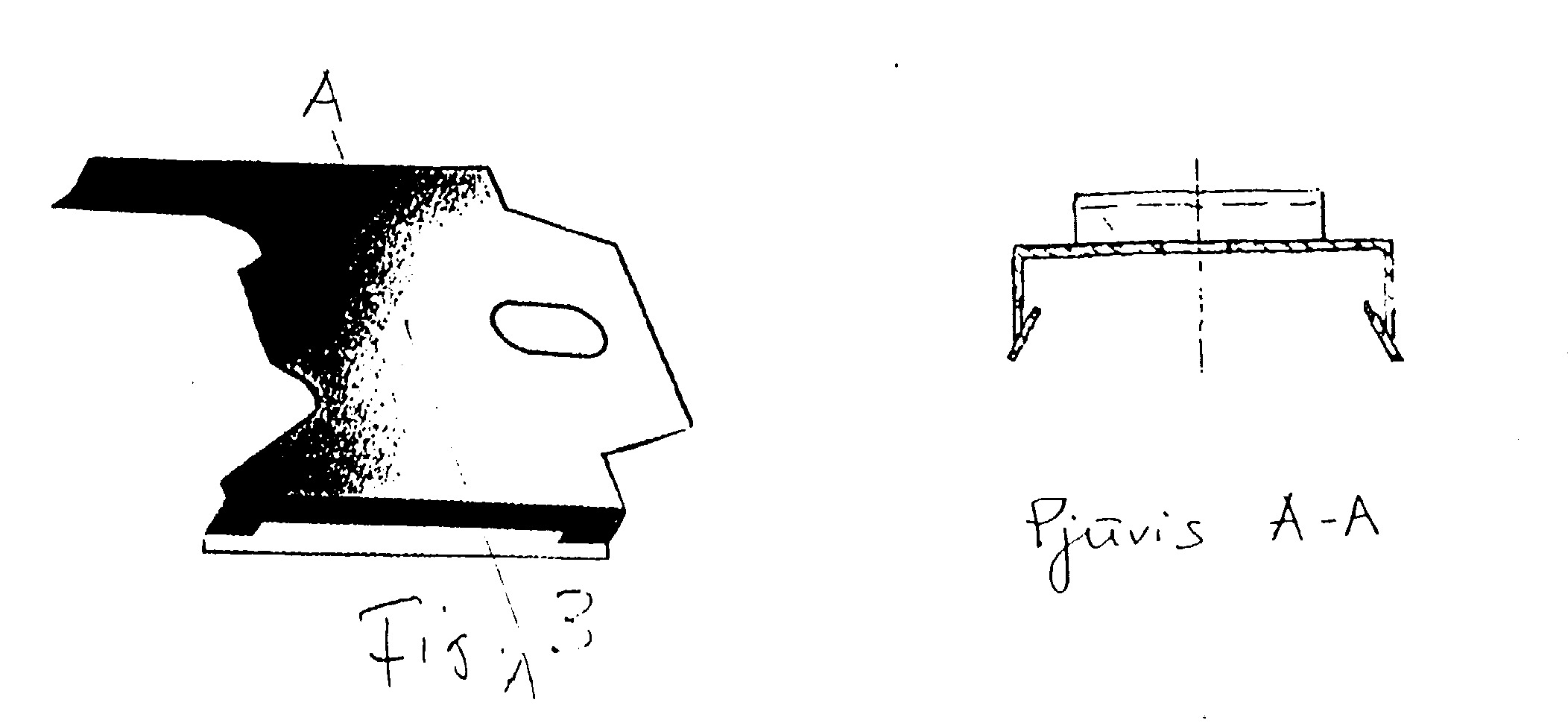

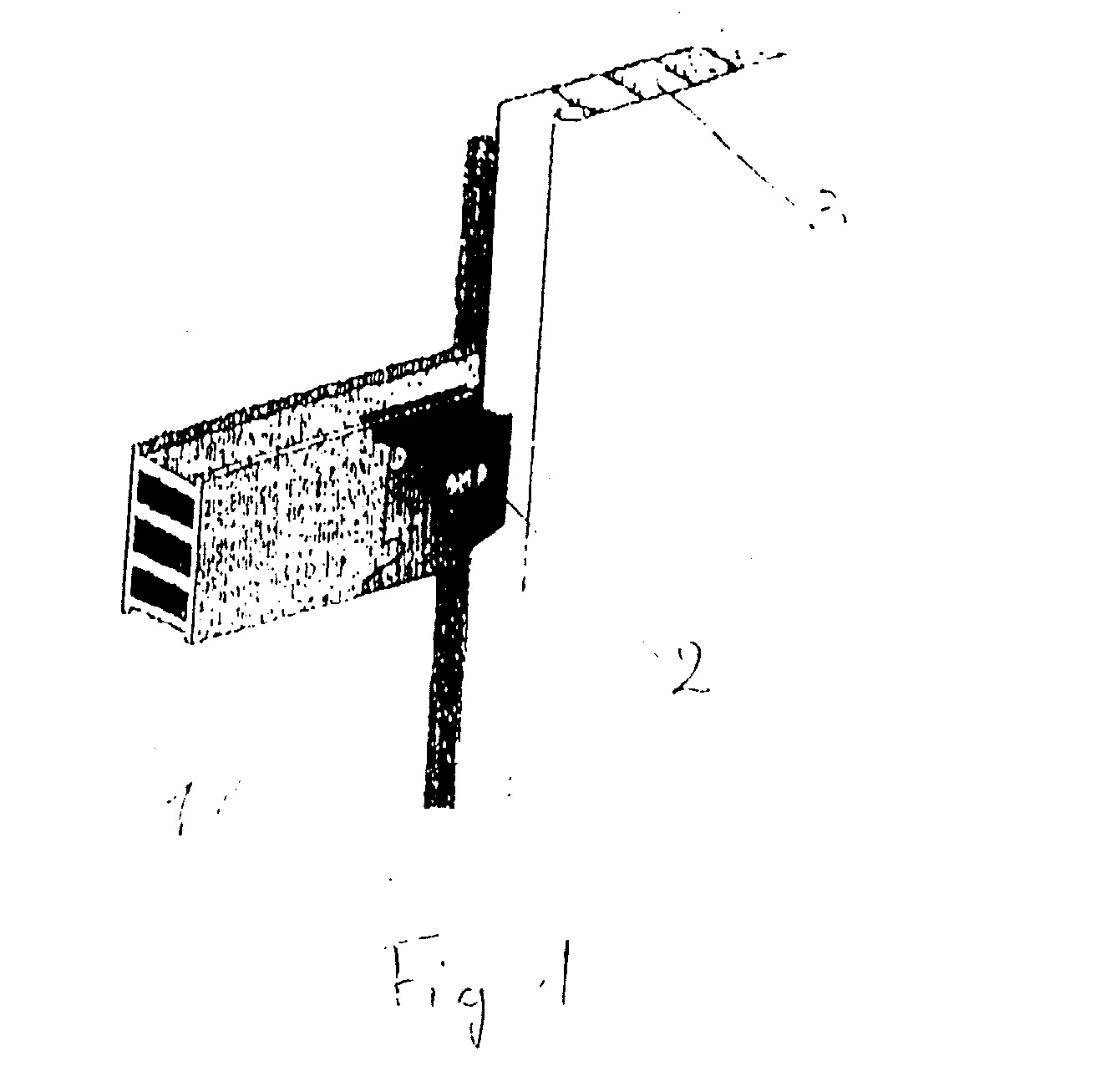

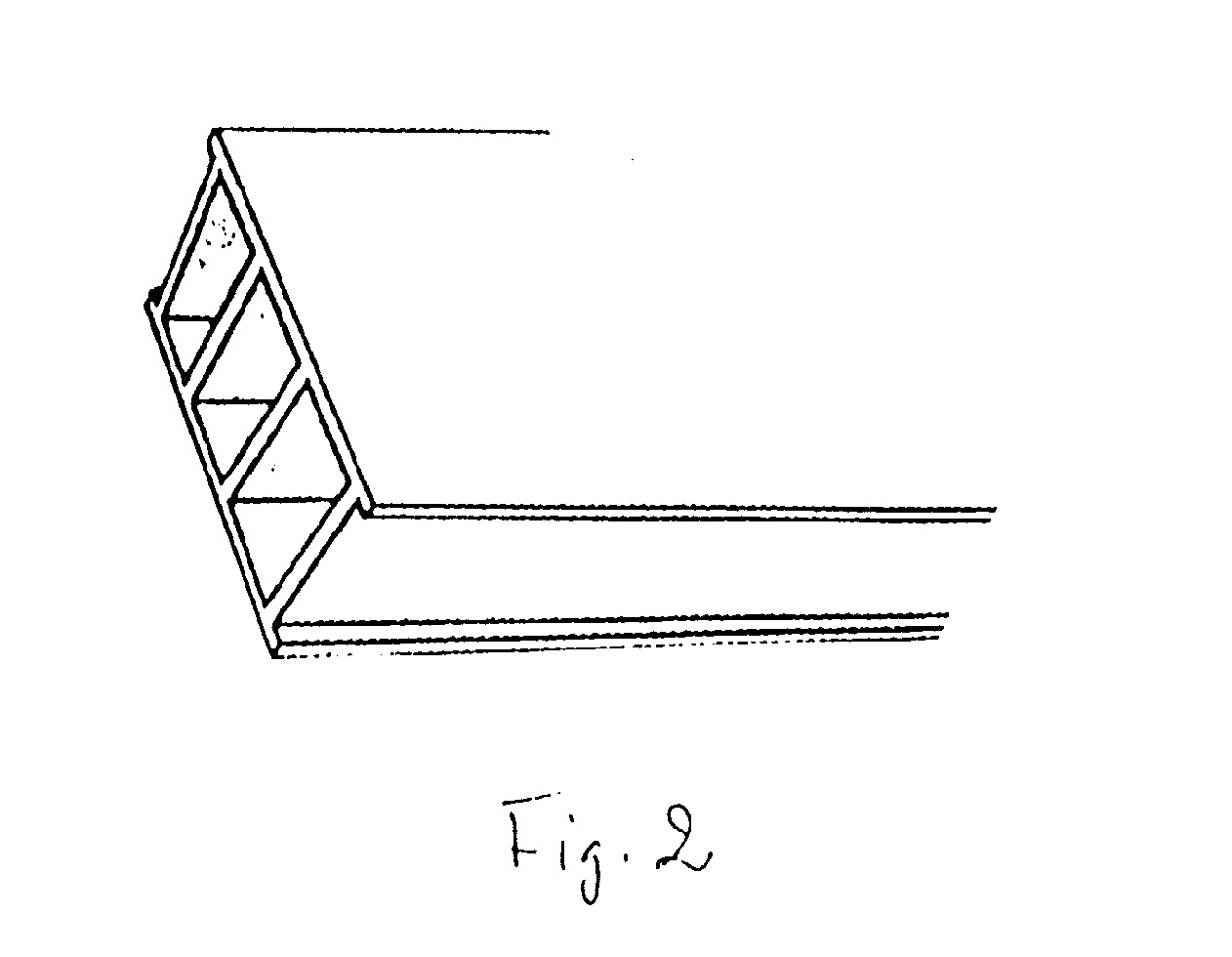

[0008] Tvirtinimo mazgas pavaizduotas brėžiniuose. Brėžinyje fig. 1 pavaizduotas surinkta tvirtinimo mazgo bendras vaizdas, kur 1- yra plastikinis profilis, 2-metalinė kabė, 3-apkalos lentelės. Brėžinyje fig. 2 pavaizduotas plastikinis profilis, fig. 3 - metalinė kabė.
[0009] Šios konstrukcijos privalumai yra ilgas tarnavimo laikotarpis, ji nereikalauja konservacijos, nebijo drėgmės, greitas ir patogus montavimas ir demontavimas, Be to. panaudojant tokią konstrukciją sienų ir lubų apkalos lentelės greitai ir lengvai tvirtinamos prie įvairių paviršių, paprasta ir nebrangi tvirtinimo detalių gamyba.
1. Sienų ir lubų apkalos lentelių tvirtinimo mazgas, apimantis apkalos lenteles , b e s i s k i r i a n t i s tuo, kad jį sudaro plastikinis profilis su išilginėmis kiaurymėmis ir dvi vienodos metalinės kabės, viena iš kabių tvirtinama prie sienos ir plastikinio profilio, o kita prie plastikinio profilio ir apkalos lentelės.
2. Sienų ir lubų apkalos lentelių tvirtinimo mazgas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad tvirtinimui prie plastikinio profilio metalinės kabės šoniniuose kraštuose padarytos prailgintos Π formos įpjovos, kurios įlenktos 30 laipsnių kampu į kabės vidaus pusę.
3. Sienų ir lubų apkalos lentelių tvirtinimo mazgas pagal 1 ir 2 punktą, b e s i s k i r i a n t i s tuo, kad metalinės kabės dalis su kiauryme yra užlenkta 90º kampu.
