[LT] Šaltai valcuoto armatūrinio plieno ruošinys, kurio suformuotame maždaug apskritimo formos skerspjūvio plieniniame strype įvalcuotos pastovaus gylio įspaudos (4), kurios profilyje tolygiai išsidėsčiusios dviem-šešiomis, geriau trimis išilginėmis eilėmis, ir kiekvienos įspaudos ribos linija armatūrinio plieno ruošinio išklotinėje sudaryta iš skirtingų spindulių apskritimo lankų (6, 7), kurie įspaudos ašių atžvilgiu išsidėstę simetriškai. Tai užtikrina pakankamą sujungimą nepaisant mažesnės deformacijos ir gaunami geresni elastingumo parametrai. Taip pat susuktas armatūrinis plienas turi geresnes tiesinimo ir suvirinimo savybes gaminant suvirintą vielinį tinklą. Armatūrinio plieno ruošinio gamybos būdas susideda iš bent dviejų deformacijos operacijų.
[EN] In a reinforcing steel that has indentations (4) rolled into steel rod of approximately circular cross section, the indentations are formed as the reinforcing steel is unwound through circular arcs of different radii set axially symetrical relative to the indentation. The indentations are rolled into the surface of the rod at a constant depth and have steep flanks. This ensures suffiecient bonding despite a lower deformation effort, providing for better ductility parameters. Furthermore, the coiled reinforcing steel has better directivity and improved suitability for welding in the manufacture of welded wire mesh. A process for manufacturing such a reinforcing steel comprises at least two deformation steps.
[0001] Armatūrinio plieno ruošiniai (plieno ruošiniai pradinei įvaržai), skirti gelžbetoniui (iš anksto įveržtam gelžbetoniui) sustiprinti, pasižymi tvirtu ryšiu tarp plieninių detalių ir betono briaunų. Dėl to užtikrinamas toks jėgos perdavimas tarp plieninių detalių ir betono, kad jį naudojant, reikalingos trumpos tvirtinimo ir perdavimo detalės.
[0002] Vystymosi eigoje pasikeitė daugelis armatūrinio plieno ruošinių, ypač šaltai formuotų armatūrinio plieno ruošinių, tokių kaip, pavyzdžiui, armatūrinio plieno grotelių arba žiedinių armatūrinio plieno ruošinių, gamybos sąlygos. Prie pasikeitimų priskirtinos ir, pavyzdžiui, naujos žinios apie netiesinius matmenų suteikimo būdus gelžbetonio konstrukcijose. Iki šiol, nagrinėjant armatūrinio plieno sujungimo diagramas, būdavo atsižvelgiama tik j įtempimo ir santykinio pailgėjimo linijas elastingumo srityje. Tačiau netiesiniai matmenys taip pat taikomi ir tarpusavyje sujungtų elementų sąveikai plieninės detalės plastinės deformacijos srityje (DE-A1-4011487). Pasirodė, kad dėl "per standaus" sujungimo, kurį sudaro plieno strypo iškilimai betono plyšyje, plieninė detalė santykinai per mažai pailgėja. Reikia siekti tokio sujungimo, kuris konstrukcijos panaudojimo būsenoje leistų taikyti lig šiol naudojamą konstrukcinį techninį reguliavimą, kad plastinės deformacijos srityje armatūrinio plieno detalės ir betono sujungimas būtų ne per standus.
[0003] Didelė dalis armatūrinio plieno ruošinių, apdorojant karštu arba šaltu formavimu, vyniojami į ritinius ir po to perdirbami į plieno strypus arba armatūrinio plieno groteles. Norint plieno ruošiniui suteikti armatūrai tinkamą formą, jį reikia lyginti tam tikslui skirtomis staklėmis. Plieno ruošiniai su iškilimais visuomet turi apskritimiškumo nukrypimus. Be to, lyginant, kaip taisyklė, iškilimai labai nusidėvi. Aplink strypą esantys iškilimai sukelia žymų triukšmą lyginimo metu. Kai armatūrinio plieno ruošiniai suvyniojami į ritinius, lyginimo savybės pagerėja, o lyginant triukšmas būna mažesnis. Armatūrinio plieno ruošinių iškilimai sudaro žymią medžiagos masės dalį. Iškilimams suformuoti reikia ruošinį deformuoti iki 25 %, o tam suvartojama daug energijos. Atsižvelgiant į energijos taupymą, reikėtų mažinti suvartojamą energiją iškilimams formuoti.
[0004] Ką tik aptarti ruošinių deformacijos laipsniai šalto apdorojimo metu žymiai sumažina pradinius tąsumo parametrus Agt (santykinį pailgėjimą) ir Rm/Re (stiprumo ir takumo ribų santykį)- Pageidautinos nominalinės parametrų vertės (žiur. ENV 10080) sunkiai pasiekiamos.
[0005] Armatūrinio plieno grotelės suvirinamos įrenginiais, kurie atlieka 120 taktų per minutę. Pastoviai gerą suvirinimo sujungimą galima pasiekti tada, kai ruošinio neapskritimiškumas, kurį apsprendžia iškilimai, yra kiek galima mažesnis. Tai ypač būtina, kai virinami dvigubi strypai. Atsižvelgiant į tai, reikėtų stengtis, kad strypai būtų kuo apvalesni, o jų paviršiai būtų kuo lygesni.
[0006] Remiantis tuo, kas pasakyta, reikia stengtis, kad būtų įvykdyti žemiau nurodyti reikalavimai:
[0007] Mažos formavimo sąnaudos, medžiagiškai ir techniškai palankesnis šaltas formavmas, o tuo pačiu mažesnės energijos sąnaudos ir mažesnis valcavimo staklių išdilimas, gaminant ruošinio paviršiaus reljefą.
[0008] Geras ruošinio tiesinamumas, sukeliant mažesnį triukšmą, pagerintas suvirinamumas, armatūrinio plieno ruošinių paviršių pažeidimų išvengimas ir lyginimo įrankio dilimo sumažinimas.
[0009] Pakankamas sujungimas naudojimo metu ir veiksmingas armatūrinio plieno detalės santykinis pailgėjimas betono plyšyje (plastiškas šarnyras), didelės Agt ir Rm/Re reikšmės. Nedidelis įtempimų kiekis ir dėl to didelis atsparumas nuovargiui.
[0010] Bandymai parodė, kad atsižvelgiant į siekiamus tikslus, geriausiai tinkami armatūrinio plieno ruošiniai yra tokie, kaip nurodyta apibrėžties 1 punkte.
[0011] Šioje publikacijoje aprašomos armatūrinio plieno vielos arba armatūrinio plieno strypai, ypač skirtini gelžbetonio konstrukcijai su pradine įvarža, ir kurių paviršiuje yra taisyklingai ir pasikartojančiai išsidėsčiusios įspaudos. Tos įspaudos yra elipsės formos ir apima beveik pusę strypo perimetro. Trumpųjų elipsės ašių srityje įspaudos yra atskirtos viena nuo kitos siaurais borteliais, kurie yra išsidėstę įstrižai strypo ašies. Šie borteliai, kaip ir įstriži iškilimai, išvalcuojami įrenginiais, kuriuose yra atitinkamos įpjovos.
[0012] GB-PS 1343757 aprašomas armatūrinio plieno ruošinys, artimas 1 apibrėžties punktui, kurio įspaudos yra elipsės formos. Be to, elipsės ilgoji ašis yra pasvirusi į strypo ašį nuo 30° iki 70° kampu. Norint pagerinti strypo lenkimo savybes, šoninės įspaudų sienelės išdėstytos simetriškai, o jų pasvirimo kampas apribotas 50°.
[0013] Šio išradimo tikslas yra suformuoti armatūrinio plieno ruošinio paviršiaus konfigūraciją taip, kad su mažiausiomis formavimo sąnaudomis būtų pasiekiami geriausi plastiškumo parametrai Agt ir Rm/Re ir būtų garantuojamas pakankamas sujungimas. Tai pasiekiama, įvedant armatūrinio plieno ruošinio plastinį deformavimą (nelinijinis matavimas), t.y. plastišką sujungimą, kuris leidžia santykinai didesnius poslinkius tarp armatūrinio plieno detalės ir betono. Tuo pačiu metu, atsižvelgiant į gerą tiesinamumą ir geresnį suvirinamumą, armatūrinio plieno ruošiniai gaminami kuo apvalesni, o jų paviršiai kuo lygesni. Atsižvelgiant į aukštą atsparumą nuovargiui, vietinė įtempimų koncentracija išlaikoma kaip galima mažesnė. Be to, siūlomas armatūrinio plieno ruošinių, pasižyminčių minėtomis savybėmis, gamybos būdas.
[0014] Armatūrinio plieno ruošiniai pagal išradimą yra apibūdinti 1 apibrėžties punkte. Tinkamiausios šių ruošinių formos nusakytos 2-12 punktuose. Jų gavimo būdas nusakytas 13 apibrėžties punkte, o tinkamiausi gamybos būdo variantai - likusiuose kituose punktuose.
[0015] Norint pasiekti armatūrinio plieno ruošinių pagal DE-AS 1084464, ypač tų, kurie numatyti gelžbetonio konstrukcijoms su pradine įvarža, tolygų didelį tvirtumą ir gerą plieninių detalių sukibimą su betonu, vykdoma šalta deformacija šaltai temptos lygios apvalios vielos, kurioje išvalcuojami iškilimai, į išorę išspaudžiant medžiagą, o. armatūrinio plieno ruošiniuose pagal šį išradimą tai pasiekiama, įvalcavus tik negilias įspaudas; dėl to deformacija yra nedidelė, o plastiškumas išlieka didelis. Išskyrus tik įvalcuotas įspaudas, apvalus strypo paviršius išlieka lygus, t.y. išvengiama nelygumų formavimo. Tai daroma, atsižvelgiant į tiesinamumo pagerinimą, taip pat ir į galimybę sudaryti "plastišką" plieninės detalės su betonu sujungimą gelžbetonio konstrukcijos eksploatacijos metu.
[0016] Suformavus skirtingų gylių įspaudas, bei suformavus iškyšulius arba griovelius įspaudų dugne, sukuriamas laiptuotas sujungimo "defektu" būdas. Prieš nuglemžiant gelžbetonio šarnyrą didelės įspaudos vietoje, pirmiausia jis nuglemžiamas nedidelės įspaudos vietoje, ir dėl to atsiranda laisvas kelias strypui pailgėti. Panašiai atsitinka, kai įspaudos dugne yra suformuotas iškyšulys arba griovelis. Šis mechanizmas leidžia santykinai didesnius poslinkius tarp plieno detalės ir betono. Armatūrinio plieno ruošiniai pagal išradimą ypač tinka kaip armatūros elementas gelžbetonio konstrukcijų dalims, kuriose numatoma panaudoti vietines plastiškas armatūros deformacijas.
[0017] Kadangi įspaudų ribos linija sudaryta iš apskritimo lankų, o tiesių atkarpų, kuriose galėtų koncentruotis vietiniai įtempimai, nėra, o be to, įspaudų šoninės sienelės sklandžiai pereina į dugno plotą, todėl, esant armatūros plieno detalės apkrovai, išvengiama vietinių įtempimų, kurie turi didelę įtaką atsparumui nuovargiui.
[0018] Esant beveik elipsės formos įspaudoms (pvz., palyginus su apvalios formos įspaudo mis), padidinama tarpusavyje sąveikaujančių lygių paviršių apimtis, dėl to pagerinamas tiesinamumas ir suvirinamumas. Be to, gero tiesinamumo požiūriu gretimų išilginių eilių įspaudos turi būti viena kitos atžvilgiu pasislinkusios išilgai strypo.
[0019] Pageidautinų plastiškumo parametrų Agt ir Rm/Re požiūriu, valcuojant įspaudas, iš viso neturi būti mažinamas ne tik skerspjūvis, bet ir gaminant armatūrinio plieno ruošinius, turi būti naudojamas daugiapakopis metodas. Tokiu būdu iš valcuotos vielos, kurios skerspjūvis sumažinamas nuo 8 iki 15 %, per pirmąją šalto formavimo operaciją išvalcuojamas apvalus plieno strypas, o per kitą šalto formavimo operaciją, sumažinus skerspjūvį nuo 2 iki 7 %, įvalcuojamos įspaudos. Vietoj pirmosios šalto formavimo operacijos, esant reikalui, gali būti numatytos dvi arba net trys šalto formavimo operacijos, kurių metu išvalcuojams apvalus mažesnio skerspjūvio strypas dar prieš įvalcuojant įspaudas.

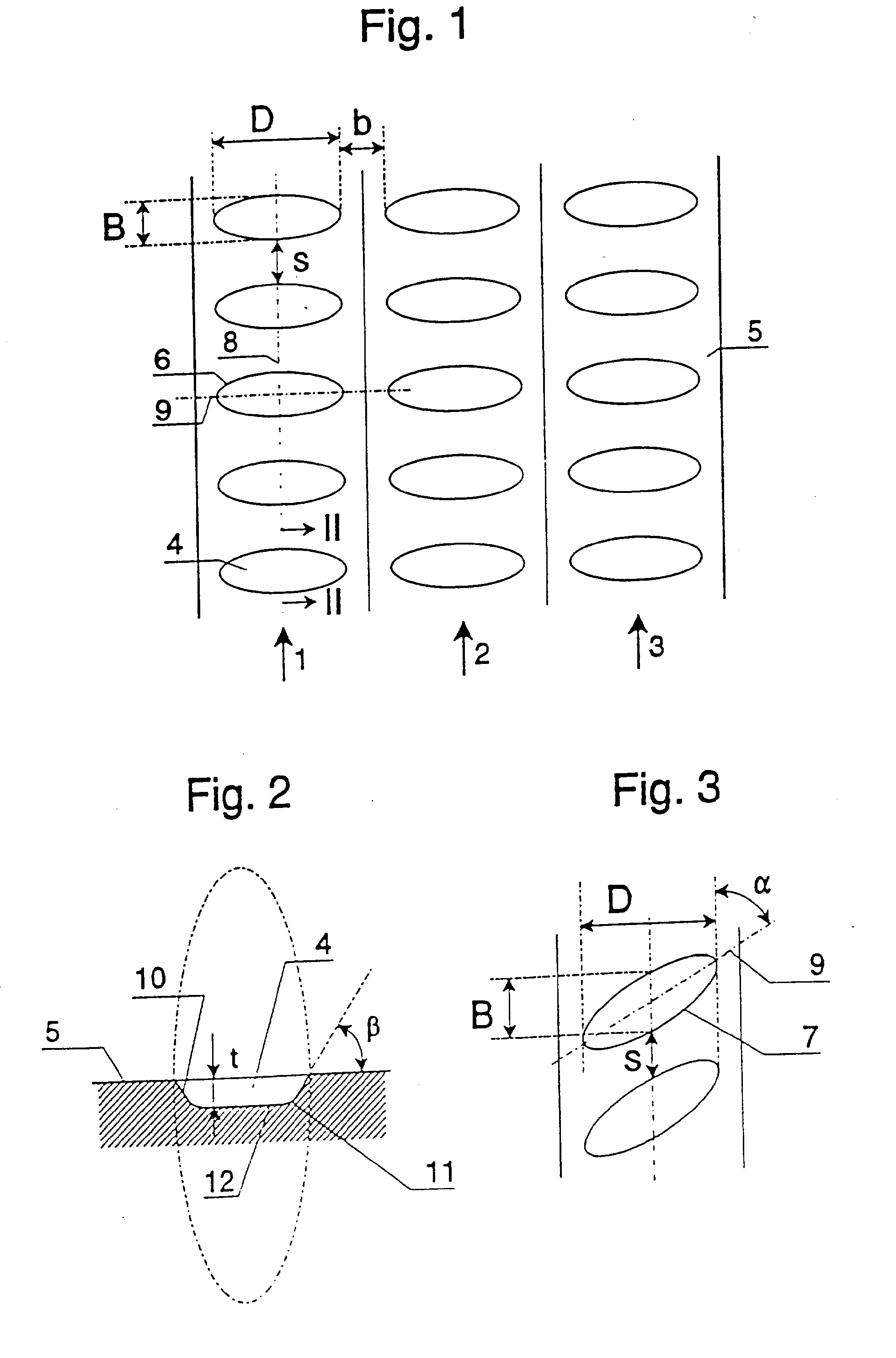

[0020] Išradimui išsamiau paaiškinti duodami septyniomis figūromis pailiustruoti pavyzdžiai. Fig.l - armatūrinio plieno ruošiniai pagal išradimą su trimis išilginėmis eilėmis elipsės formos įspaudų,
[0021] Fig.3 - išilginė eilė strypo ašies atžvilgiu įstrižai išsidėsčiusių elipsės formos įspaudų, atitinkančių fig.l. Fig.4 - diagrama, vaizduojanti armatūrinio plieno ruošinių sujungimo savybių palyginimą su žinomo armatūrinio plieno ruošinių su iškilimais sujungimo savybėmis, Fig.5 - kitokio plieno ruošinio užpildymo pavyzdžio skerspjūvis, atitinkantis fig.2, ir
[0022] Fig.l išklotinėje pavaizduota armatūrinio plieno ruošinio dalis, kurioje parodyta trys eilės (1, 2, 3) įspaudų (4). Išilginės eilės yra tolygiai pasiskirsčiusios aplink strypą. Gretimų išilginių eilių įspaudos yra nutolusios viena kitos atžvilgiu išilgine kryptimi. To nuotolio matmuo, esant trims išilginėms eilėms, yra lygus vienam trečdaliui atstumo tarp dviejų gretimų vienos eilės įspaudų. Išskyrus įspaudas (4), yra suformuojamas lygus strypo paviršius, t.y. jis atitinka lygų apvalų strypą.

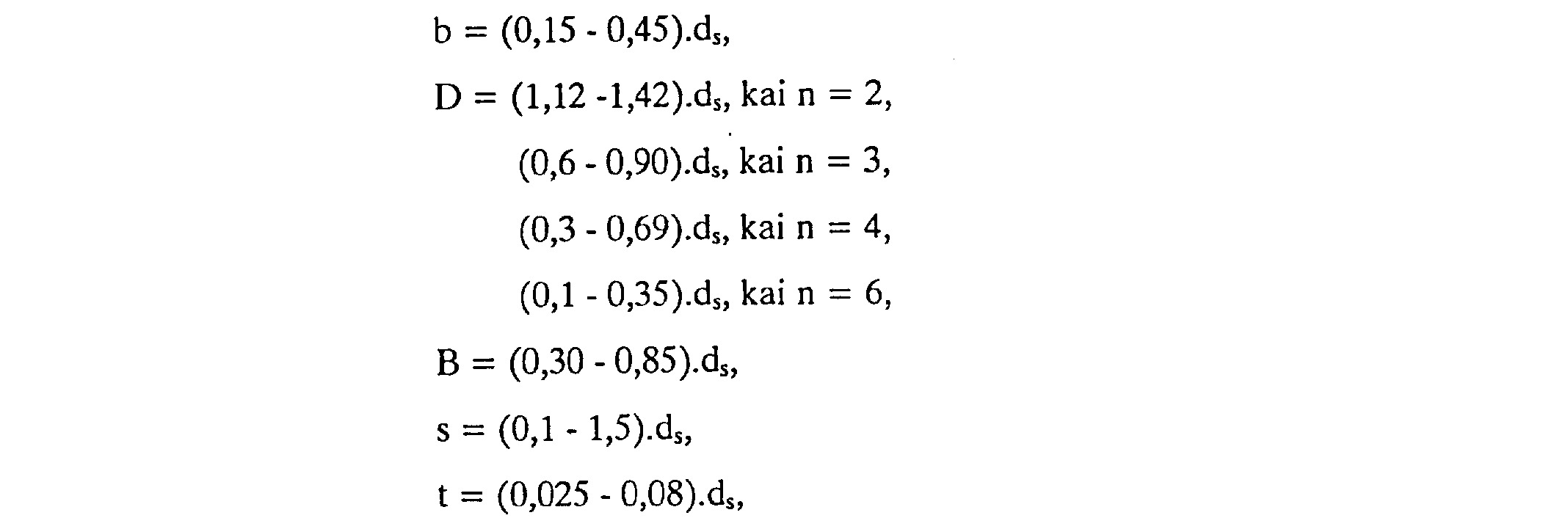

[0023] Įspaudos ribos linija, pavaizduota armatūrinio plieno ruošinio fig.l išklotinėje, sudaryta iš nelygių spindulių apskritimo lankų (6) ir (7), kurie, esant reikalui, išsidėstę simetriškai išpaudos (4) ašies atžvilgiu. Mažesnio spindulio lankai (6) yra simetriški simetrijos ašiai (8), o didesnio spindulio lankai yra simetriški simetrijos ašiai (9). Esant išpildymo pavyzdžiui pagal fig.l, didesnio spindulio lankų (7) simetrijos ašis sudaro 90° kampą su strypo ašimi, t.y. ji yra skersai strypo ašies, o simetrijos ašis (8) yra lygiagretė strypo ašiai.
[0024] B » 0,72 d„
[0025] kur ds - strypo nominalinis skersmuo, D - įspaudos apimtis strypo perimetro kryptimi,
[0026] B - įspaudos apimtis išilgine kryptimi, matuojama D apimties viduryje, s - atstumas tarp gretimų įspaudų ribos linijų strypo išilgine kryptimi, matuojamas apimties D
[0027] viduryje, b - atstumas tarp gretimų įspaudų ribos linijų strypo skersine kryptimi, ir t - įspaudos gylis.
[0028] Esant šiems užduotiems matmenims, įspaudų bendras plotas sudaro maždaug 40 % viso strypo paviršiaus ploto.
[0029] Fig.2 pavaizduotas įspaudos skerspjūvis išilgine strypo kryptimi. Iš figūros matyti, kad įspauda negili, ji įvalcuota strypo paviršiuje pastoviu gyliu t ir apribota stačiomis šoninėmis sienelėmis (10). Šoninės sienelės (10) sujungtos su jspaudos dugnu (12) mažo spindulio apvaliu paviršiumi (11).
[0030] Dėl skersai išsidėsčiusių strypo ašies atžvilgiu elipsės formos įspaudų, nors jos ir negilios, galima pasiekti pakankamą tarpusavyje sujungtų elementų (plieno detalės ir betono) sąveiką. Armatūrinio plieno ruošinio paviršiaus konfigūracija pagal išradimą turi geresnius parametrus, negu armatūrinio plieno ruošiniai, kurių paviršiuje yra iškilimai, kadangi paviršiuje pagal išradimą galimos vietinės plastiškos armatūros deformacijos, t.y. galimas "plastiškas" sujungimas.
[0031] Fig.3 pavaizduota dalis įspaudų eilės kitokio plieno ruošinio, kuris yra kitas išradimo išpildymo variantas. Šiuo atveju įspaudos yra išsidėsčiusios skersai strypo ašies. Kampas, pažymėtas a, turi būti 60-90° ribose. Kampas a = 90° atitinka išpildymo variantą pagal fig.l.
[0032] Priimant dėmesin minėtąją įspaudų dydžio ir atstumo matavimo taisyklę, reikia atkreipti dėmesį į tai, kad įspaudos apimtis B išilgai strypo matuojama apimties D viduryje, o tai reiškia, kad matuojama išilgai tos eilės vidurinės linijos. Lygiai taip pat matuojamas ir parametras s, t.y. atstumas tarp gretimų įspaudų ribos linijų išilgine kryptimi.
[0033] Aprašyto armatūrinio plieno ruošinio gamybos būdas pagal šį išradimą skiriasi nuo žinomo gamybos būdo tuo, kad visų pirma per pirmąją šalto formavimo operaciją iš valcuotos apvalios vielos išvalcuojamas apvalus plieno strypas, o per kitą šalto formavimo operaciją įvalcuojamos negilios įspaudos. Pirmasis šalto formavimo etapas, kuris gali būti suskirstytas į dvi šalto formavimo operacijas, skirtas armatūrinio plieno ruošiniams sustiprinti. Priklausomai nuo pradinės medžiagos (o tai gali būti valcuota viela 380 iki 420 pagal BSTM kokybės indeksavimą) ruošinio skerspjūvio pasikeitimas būtinai bus nuo 10 iki 20 %, o išskirsčius šalto formavimo stadiją į 2 arba 3 operacijas, šis pasikeitimas gali būti atitinkamai sumažintas. Tuo atveju, kai numatytos trys šalto formavimo operacijos, galima pagaminti pageidautinų matmenų tiksliai apvalų strypą. Daugelyje armatūrinio plieno detalių gamybos šalto formavimo etapų ruošinio skerspjūvis turi būti mažinamas daugiau pirmojoje formavimo operacijoje, negu paskesnėse apvalaus strypo gamybos operacijose.
[0034] Kadangi visų pirma apvalios valcuotos vielos skerspjūvis mažinamas šaltu formavimo būdu palaipsniui, tai esant tokiam formavimo būdui, išvengiama maksimalių
[0035] įtempimų. Per užbaigiamąją šalto formavimo operaciją, t.y. {valcuojant negilias įspaudas, skerspjūvis sumažinamas iki 7 %, daugumoje atvejų 5 % ; be to, įspaudžiant tik negilias įspaudas, per šalto formavimo operaciją plieno ruošinys yra santykinai tolygiai slegiamas. Tokiu būdu, visas formavimas, įskaitant įspaudų įvalcavimą, vyksta tolygiai ir švelniai dviem arba daugiau pakopų, dėl to, ryšium su armatūrinio plieno ruošinio paviršiaus geometrija, gali būti pasiekti aukšti takumo parametrai Agt ir Rm/Re. Kadangi dėl armatūrinio plieno ruošinio geometrijos pasiekiamas plastiškas sujungimas, tai šie plieno ruošiniai ypatingai tinka gelžbetonio konstrukcijoms, kai reikia pasinaudoti vietinėmis plastiškomis deformacijomis (paslankiais šarnyrais).
[0036] Armatūrinio plieno ruošiniai pagal išradimą, pvz., armatūrinė viela, visų pirma numatyta armatūrinėms grotelėms gaminti. Šiems ruošiniams nustatyta minimali takumo riba yra 500 N/mm2. Kaip pradinė medžiaga armatūrinio plieno ruošiniams gaminti ypač tinka valcuotos vielos, kurių takumo riba yra nuo 380 iki 420 N/mm2, o jų analizės duomenys yra tokie:

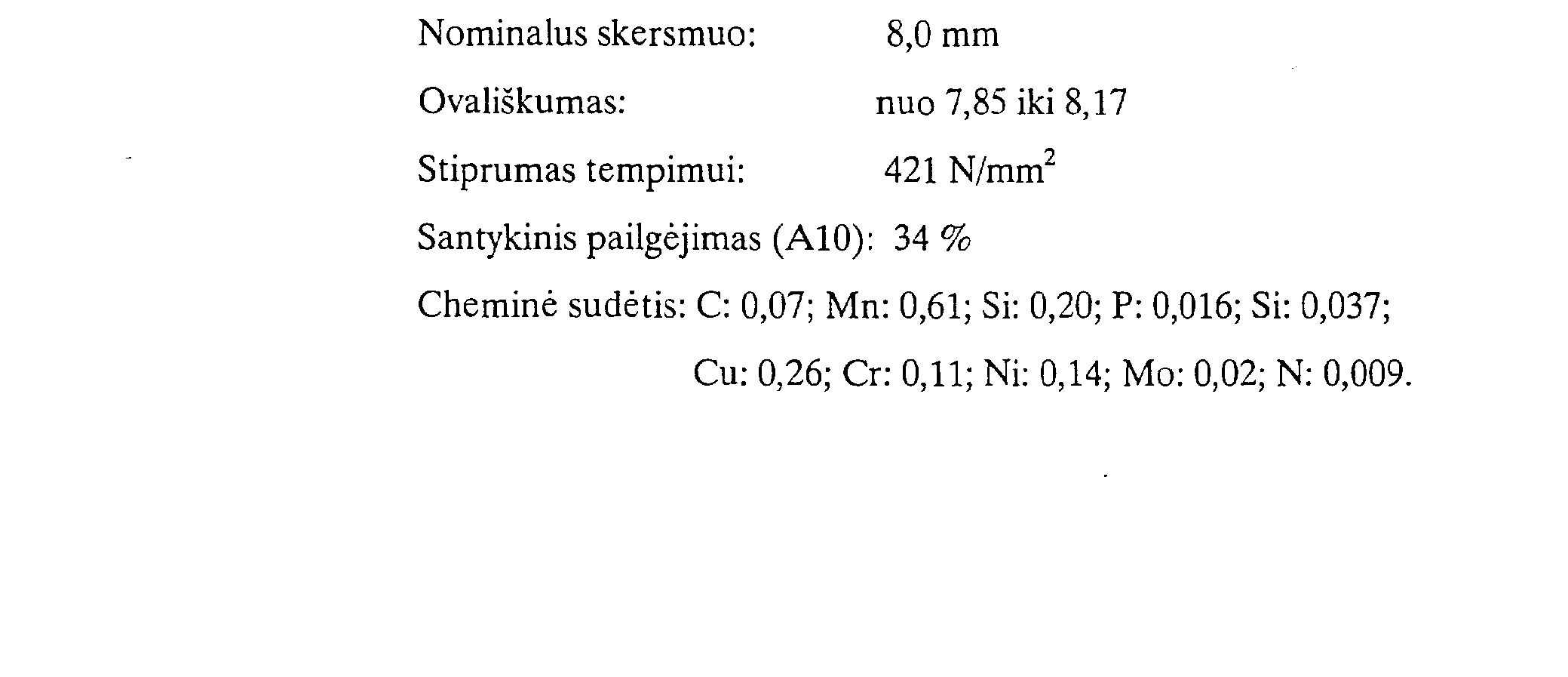

[0037] Pagal šio išradimo būdą per pirmąją formavimo operaciją iš lygios valcuotos vielos, kurios skersmuo 8,0 mm, išvalcuota 7,5 mm skersmens apvali viela. Skerspjūvis sumažėjo 11 %.
[0038]
[0039] Apvalioje išvalcuotoje vieloje per formavimo operaciją buvo įvalcuotos trys lygiagretės eilės įspaudų, kurių gylis 0,6 mm, pagal fig.3. Kampas išilginės ašies atžvilgiu buvo 60°. Vielos įtempimai nebuvo mechaniškai pašalinti. Gauti tokie stiprumo rodikliai: takumo riba: 508 - 536 N/mm2;
[0040] santykinis pailgėjimas, esant didžiausiai apkrovai (Agt): 4,7 - 7,1 % Aukščiau nurodytos reikšmės, daug kartų bandant, pasikartodavo nurodytose ribose.
[0041] Norint patikrinti pagamintų pagal išradimą plieno ruošinių sujungimo savybes, buvo atlikti ištraukimo iš gelžbetonio konstrukcijos bandymai, t.y. buvo traukiami apatinėje ir viršutinėje konstrukcijos dalyse įtvirtinti bandomieji strypai. Be to, buvo atlikti bandymai traukiant šaltai rifliuotą vielą, kurioje buvo trys išilginės eilės įstrižų iškilimų.
[0042] Plieno strypų padėtis: įtvirtinti viršuje ir įtvirtinti apačioje;
[0043] Betonavimas skersai ašies;
[0044] Apsauginis betono sluoksnis: 1,75 . strypo skersmens;

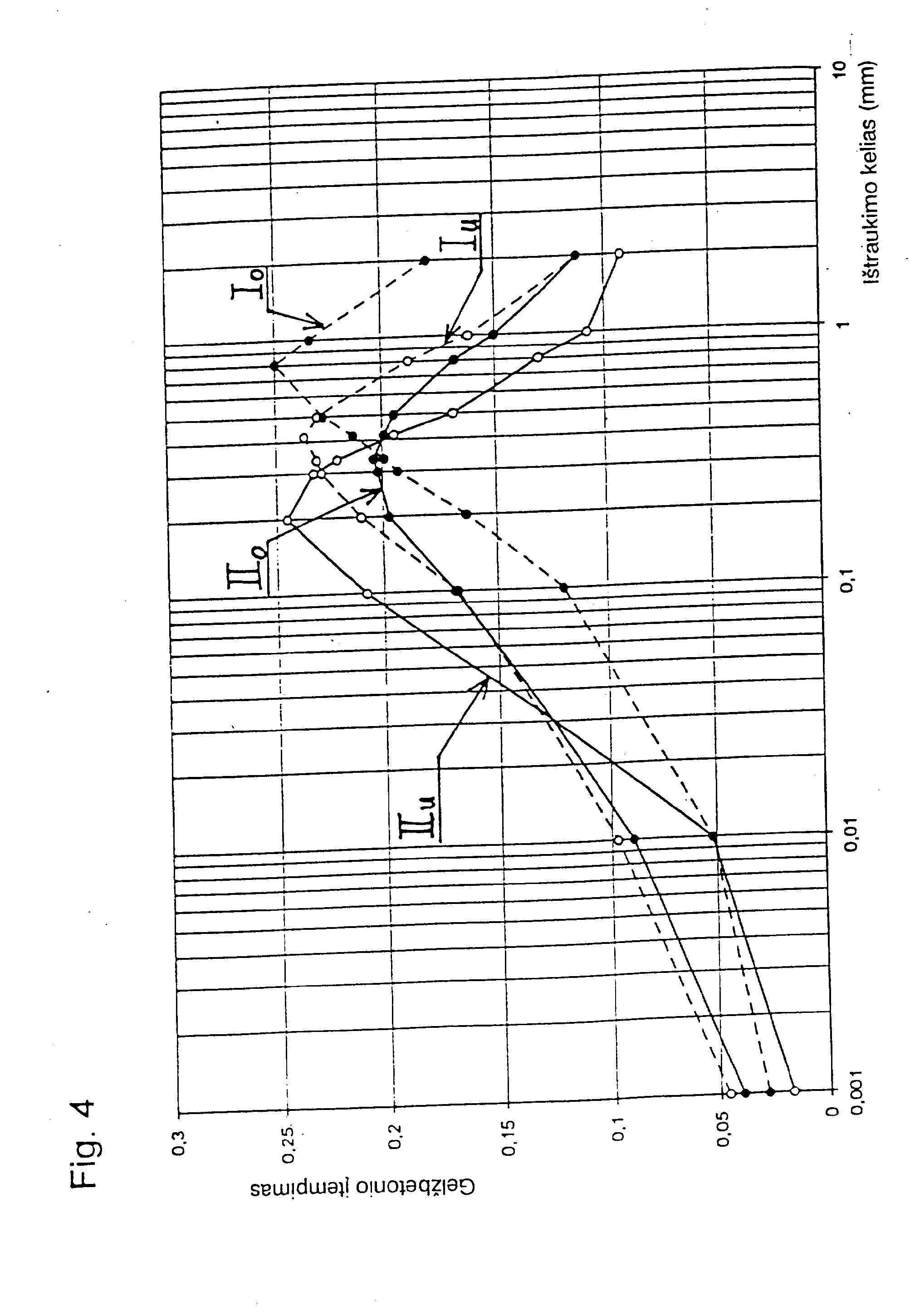

[0045] Fig.4 duotoje diagramoje ženklais Iv ir Ia pažymėtas vielos pagal išradimą bandymo rezultatas, kur indeksai v arba a atitinkamai reiškia "įtvirtinta viršuje" ir "įtvirtinta apačioje". Palyginamosios vielos rezultatas pažymėtas ženklais IIV arba IIa. Abscisėje atidėtas ištraukimo kelias s, o ordinatėje - gelžbetonio įtempimas.
[0046] Kreivių palyginimas rodo, kad nežymių santykinių poslinkių srityje (s < 0,1), t.y. panaudojimo būsenoje, gelžbetonio įtempimai yra įprastinėse išsibarstymo ribose. Maksimalūs poslinkiai, esant didžiausiai apkrovai, kai yra
[0047] Taigi armatūrinio plieno ruošiniai pagal išradimą eksploatacijoje pasižymi tokiu geru sukibimu, dėl kurio galimi didesni poslinkiai.
[0048] Turint omenyje "plastišką" sujungimą, galima pasiekti dar didesnį pagerinimą, jeigu bus numatomos priemonės, kurios leistų realizuoti "defektinį būdą". Tokios priemonės pavaizduotos fig.5 arba fig.6 ir 7.

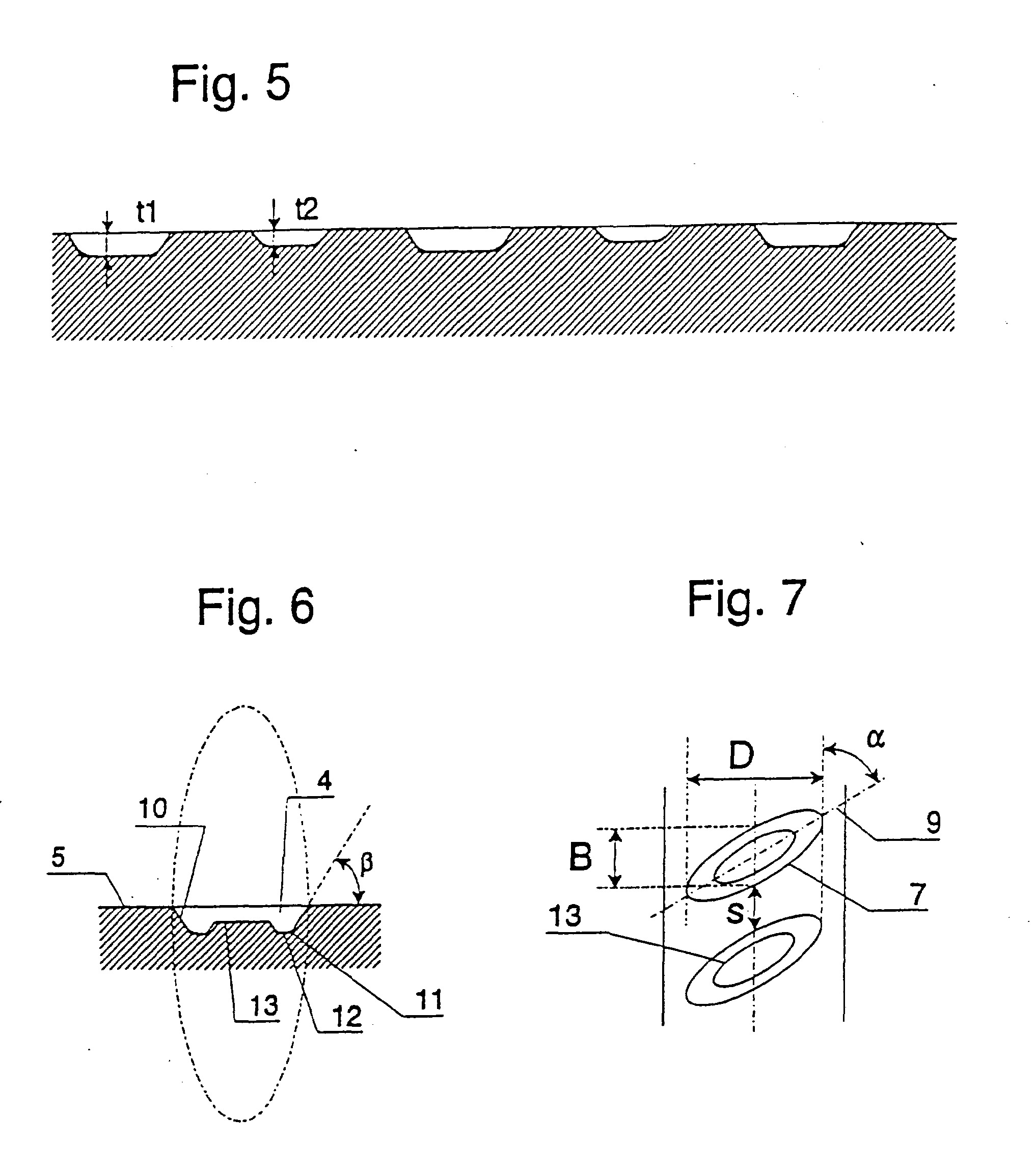

[0049] Armatūrinio plieno strype pagal fig.5 (padidintas strypo išilginio pjūvio vaizdas per įspaudos vidurį pavaizduotas fig.2) suformuotos skirtingų gylių tl ir t2 įspaudos. Esant apkrovai, pirmiausia nuglemžiamas gelžbetonio standus sujungimas mažų įspaudų tl srityje, o po to nuglemžiamas standus sujungimas didelių įspaudų t2 srityje. Dėl to padidėja santykinio pailgėjimo reikšmė, o tuo pačiu pasiekiamas plastiškas sujungimas.
[0050] Pakopinis "defektinis metodas" taip pat pasiekiamas, esant skirtingoms įspaudų (4) skersinėms apimtims D (palyg. fig.3), kurios matuojamos statmenai strypo ašiai tarp lygiagrečių ašiai liestinių ir įspaudų ribos linijų.
[0051] Be to, toks pat efektas pasiekiamas, kai bent dalis įspaudų turi iškilimus (13) (žiūr. fig.6 ir 7, kurie atitinka fig.2 ir3). Vietoj iškilimų įspaudų dugne taip pat galėtų būti grioveliai.
1. Šaltai valcuotas armatūrinio plieno ruošinys, kurio suformuotame maždaug apskritimo formos skerspjūvio plieniniame strype įvalcuotos įspaudos (4), kurios profilyje yra tolygiai išsidėsčiusios 2-6, geriau 3, išilginėmis eilėmis, ir kiekvienos jspaudos ribos linija armatūrinio plieno ruošinio išklotinėje sudaryta iš skirtingų spindulių apskritimo lankų (6,7), kurie jspaudos ašių atžvilgiu išsidėstę simetriškai, besiskiriantis tuo, kad jvalcuotos strypo (5) paviršiuje jspaudos (4) yra apribotos šoninėmis sienelėmis (10), kurios ties ribos linija (6, 7) su ruošinio paviršiaus liestine sudaro 60° -80° kampą p ir įspaudų (4) gylį lemia maksimalus 7% skerspjūvio sumažėjimas, įvalcuojant įspaudas (4) į apvalaus skerspjūvio plieną.
2. Armatūrinio plieno ruošinys pagal 1 punktą, besiskiriantis tuo, kad įspaudos (4) ribos linija sudaryta iš dviejų vienas prieš kitą esančių didesnio spindulio apskritimo lankų (7) ir dviejų tarpusavyje susijungiančių, vienas prieš kitą esančių mažesnio spindulio apskritimo lankų (6).
3. Armatūrinio plieno ruošinys pagal 2 punktą, besiskiriantis tuo, kad didesnio spindulio lankų (7) simetrijos ašis (9) su strypo ašimi sudaro nuo 60° iki 90° kampą.
4. Armatūrinio plieno ruošinys pagal vieną iš 1-3 punktų, besiskiriantis tuo, kad numatytos trys išilginės eilės (1,2,3) įspaudų (4).
5. Armatūrinio plieno ruošinys pagal vieną iš 1-4 punktų, besiskiriantis tuo, kad gretimų išilginių eilių (1/2, 2/3, 3/1) įspaudos (4) viena kitos atžvilgiu perstumtos stiypo ašies kryptimi.
6. Armatūrinio plieno ruošinys pagal vieną iš 1-5 punktų, besiskiriantis tuo, kad bendras įspaudų (4) paviršiaus plotas armatūrinio plieno ruošinio išklotinėje yra tarp 20 % ir 50 % viso strypo ploto.
7. Armatūrinio plieno ruošinys pagal vieną iš 1-6 punktų, besiskiriantis tuo, kad įspaudos (4) yra skirtingų gylių (tl, t2) ir/arba įvairaus dydžio skersinių apimčių (D), matuojamų statmenai išilginei ašiai tarp liestinių, lygiagrečių išilginei ašiai prie ribos linijos.
8. Armatūrinio plieno ruošinys pagal vieną iš 1-7 punktų, besiskiriantis tuo, kad įspaudų (4) dugne (12) numatyti iškilimai ir/arba grioveliai.
9. Armatūrinio plieno ruošinys pagal vieną iš 1-8 punktų, besiskiriantis tuo, kad strype esant nuo 2 iki 6 išilginių eilių įspaudų, įspaudų dydis ir atstumas yra tokie:
10. Armatūrinio plieno ruošinys pagal 9 punktą, besiskiriantis tuo, kad įspaudų dydis ir atstumas, kai n = 3, yra tokie:D * 0,75 d„B * 0,72 ds,s w 0,25 ds,b * 0,80 ds,t * 0,06 ds.
D * 0,75 d„B * 0,72 ds,s w 0,25 ds,b * 0,80 ds,t * 0,06 ds.11. Armatūrinio plieno ruošinys pagal vieną iš 1-10 punktų, besiskiriantis tuo, kad įspaudų dydis ir atstumas yra taip parinkti, kad bortelių plotas fR būtų tarp 0,02 ir 0,045.
12. Armatūrinio plieno ruošinys pagal llpunktą, besiskiriantis tuo, kad bortelių plotas 1'r yra tarp 0,02 ir 0,045.
13. Šaltai valcuoto armatūrinio plieno ruošinio pagal punktus 1-12, gamybos būdas, kai pirmoje šalto formavimo operacijoje išvalcuoja apvalaus plieno strypą sumažinant skerspjūvj nuo 8 iki 20% , o paskutinėje šalto formavimo operacijoje įvalcuoja įspaudas (4), kurios ribojamos stačia šonine jspaudos sienele (10) ir išdėstytos profilyje tolygiai po 2-6, geriausiai po 3, išilginėmis eilėmis, besiskiriantis tuo, kad įspaudas įvalcuoja sumažinant skerspjųvį nuo 2 iki 7 % ir kiekvienos jspaudos ribos linija armatūrinio plieno ruošinio išklotinėje sudaroma iš skirtingų spindulių apskritimo lankų, kurie įspaudos ašių atžvilgiu išsidėstę simetriškai.
14. Būdas pagal 15 punktą, besiskiriantis tuo, kad vietoj pirmosios šalto formavimo operacijos numatytos dvi arba trys šalto formavimo operacijos, kurių metu iš valcuotos vielos išvalcuoja apvalaus plieno strypą, sumažinant skerspjūvį daugiausia 20 %.
15. Būdas pagal 13 arba 14 punktą, besiskiriantis tuo, kad valcuotos vielos liejinio analizė turi būti tokia:C: 0,04-0,14,Mn: 0,35-0,70,Si: 0,20-0,30,bei įprasti legiravimo elementai ir priemaišos, o likusi dalis - geležis.
C: 0,04-0,14,Mn: 0,35-0,70,Si: 0,20-0,30,bei įprasti legiravimo elementai ir priemaišos, o likusi dalis - geležis.
