[LT] Statybinis garsą izoliuojantis mazgas skirtas gyvenamų ir visuomeninių pastatų sienų garso izoliacijai padidinti. Gyvenamų namų sienų konstrukcijos dažniausiai yra daromos iš plytų, blokelių, stambių plokščių ir kitų vienalyčių medžiagų. Tokios sienos visada suformuoja T arba kryžiaus formos mazgus, pro kuriuos garso bangos sklinda į gretutines konstrukcijas. Dėl tos priežasties būna maža atitvaros oro garso izoliacija, nes yra didelis garso perdavimas į gretutines konstrukcijas netiesioginiais keliais per mazgus. Naudojant T arba kryžiaus formos mazge specialų tos pačios formos garsą izoliuojantį elementą, atliktą iš standžių plonų laikančių sienelių, tarp kurių yra ertmė, užpildoma biria medžiaga, turinčia didelius energijos nuostolius, galime stipriai sumažinti garso bangų, praėjusių pro tokį mazgą, energiją. Dėl to žymiai sumažės garso energija, sklindanti į gretutines konstrukcijas ir padidės faktinė tarpbutinės atitvaros garso izoliacija.
[EN] Constructional sound insulating component is designated for increasing the sound insulation of the wall of residential and public buildings. Wall structures of the residential buildings commonly are made of bricks, blocks, large dimension plates and other materials. The walls always form T or cross shape components, through which sound waves outspread into communicating structures. The sound wave energy passed through this component is decreased by a special sound-insulating element of the same form as the T or cross shape component and made of rigid thin bearing walls, between which there are a cavity filled with loose material having a big energy loss. Thus, the sound energy spread through the communicating structures is decreased and the sound insulation of the partition is increased.
[0001] Statybinis garsą izoliuojantis mazgas skirtas gyvenamų ir visuomeninių pastatų tarpbutinių sienų oro garso izoliacijai padidinti.
[0002] Norint sukurti gyvenamos aplinkos akustinį komfortą reikia užtikrinti aukštą tarpbutinių atitvarų oro garso izoliaciją. Literatūroje pateikiami oro garso izoliacijos rodikliai gauti skaičiavimais ar tyrimais laboratorinėmis sąlygomis, kada įvertinamas garsas, sklindantis tik tiesiogiai pro tarpbutinę atitvarą. Tačiau garsas pro tokią atitvarą sklinda ne tik tiesiogiai, bet ir netiesioginiais keliais per greta esančias atitvaras. Todėl faktinė atitvaros oro garso izoliacija, kuri įvertina garsą, sklindantį netiesioginiais keliais, visada bus mažesnė, nei išmatuota laboratorinėmis sąlygomis ar apskaičiuota.
[0003] Atitvaros garso izoliavimo rodiklis apskaičiuojamas pagal formulę
[0004]

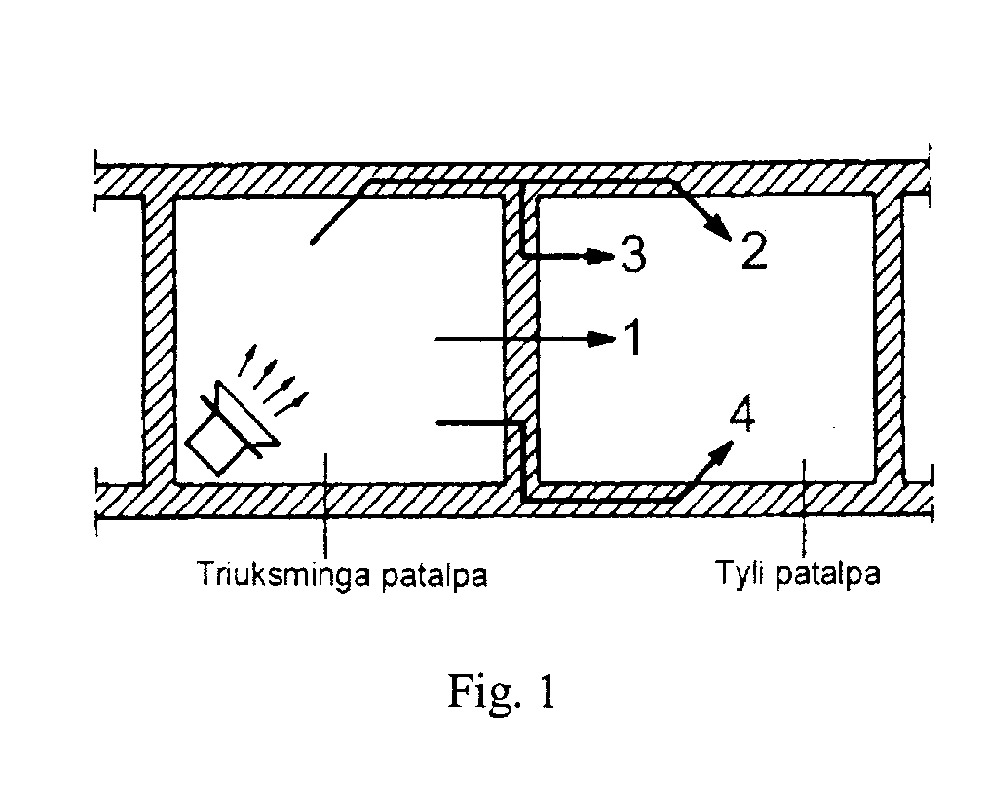

[0005] čia: W1 - garso galia, krentanti ant bandomosios vidinės atitvaros pusės; W2 - garso galia, praleista pro vidinę atitvarą; W3 - garso galia, praleidžiama pro gretutinius elementus. Šią galią sudaro šios dedamosios, pavaizduotos Fig.1 :
[0006] 1 - garso galia patekusi į atitvarą tiesiogiai ir tiesiogiai jos išspinduliuota;
[0007] 2- garso galia patekusi į atitvarą tiesiogiai, bet išspinduliuota gretutinėmis konstrukcijomis;
[0008] 3 - garso galia patekusi į gretutines konstrukcijas ir iš spinduliuota tiesiogiai iš atitvaros;
[0009] 4 - garso galia patekusi į gretutines konstrukcijas ir išspinduliuota iš gretutinių konstrukcijų.
[0010] Iš patalpos su garso šaltiniu garsas sklinda keliu 1 tiesiogiai pro atitvarą ir netiesioginiais keliais 2,3,4 [Zaborov V. I. Teorija zvukoizoliacii graždanskix konstrukcii. Moskva. Stroiizdat, 1969; Kreitan V. G. Zaščita ot vnutrennix šumov v žilyx zdanijax. Moskva. Stroiizdat 1990; Zaborov V.I, Gorenštein I. V. Kliačko L. I., Retling E. V., Tiumenceva L., P. Sniženije šuma metodami zvukoizoliacii. Pod redakciei Zaborova V.I. Stroiizdat, Moskva 1973]. Dėl garso, sklindančio šiais kelias negalima pasiekti aukštos tarpbutinės atitvaros oro garso izoliacijos.
[0011] Garso bangų sklidimą į gretutines konstrukcijas didele dalimi nulemia jų sujungimo mazgai. Sužadinus atitvarą atsitiktiniu triukšmu, joje atsiranda lankstymosi ir išilginės garso bangos. Lankstymosi bangos išspinduliuoja energiją į izoliuojamą patalpą, o išilginės bangos perneša energiją konstrukcijomis. Sutikusios konstrukcijų sujungimo mazgą, garso bangos transformuojasi. Išilginės bangos pavirsta lankstymosi bangomis. kurios patekusios į gretutinę konstrukciją vėl išspinduliuoja garsą į patalpą. Lankstymosi bangos, praėjusios mazgą, pavirsta išilginėmis bangomis, kurios plokšte perneša garso energiją iki kito mazgo. Tiesiogiai pro atitvarą sklindantį garsą galima izoliuoti didinant konstrukcijos savąją garso izoliaciją. Tačiau, kuo didesnė bus savoji konstrukcijos garso izoliacija, tuo labiau garsas sklis pro gretutines konstrukcijas. Ši garso sklidimą nulems mazgo garso izoliacija ir jo medžiaga.
[0012] Sužadinta plokštė visada svyruoja ir savaisiais dažniais, nes vyksta energijos pasikeitimas tarp atsirandančių joje inercinių ir tamprių jėgų, energijos perėjimu iš kinetinės i potencinę ir atvirkščiai. Jeigu konstrukcijos medžiagoje nėra energijos nuostolių, tai tokių svyravimų amplitudė gali būti didelė ir svyravimai palaikomi pastoviai, neveikiant papildomoms išorinėms jėgoms. Plokštės svyravimų amplitudės sumažėjimas ir savųjų svyravimų nusilpimas vyksta dėl energijos nuostolių medžiagoje, kuriuos iššaukia vidaus trintis ir dėl garso energijos sklidimo i mazgus.
[0013] Garsą, sklindantį pro gretimas atitvaras, nulemia plokščių sudarančių mazgą masė ploto vienetui ir mazgo garso izoliacija. Praktikoje tarpbutinės atitvaros ir jų sujungimo mazgai yra daromi iš plytų, blokelių, stambių plokščių ir kt. medžiagų. Mazgai daromi iš tos pačios medžiagos kaip ir sienos [Zaborov V. I. Teorija zvukoizoliacii graždanskix konstrukcii. Moskva. Stroiizdat, 1969; Kreitan V. G. Zaščita ot vnutrennix šumov v žilyx zdanijax. Moskva. Stroiizdat 1990; Zaborov V.I, Gorenštein I. V. Kliačko L. I., Retling E. V., Tiumenceva L., P. Sniženije šuma metodami zvukoizoliacii. Pod redakciei Zaborova V.I. Stroiizdat, Moskva 1973; Craik R. J. M. Sound Transmission through Buildings using Statistical Energy Analysis. Gower, Aldershot, Hampshire, UK, 1996, 261 p.]. Garso energijos silpimas tokiose mazgo medžiagose yra mažas ir tai turi įtakos plokštės ir mazgo garso izoliacijai. Todėl norint užtikrinti aukštą atitvaros oro garso izoliaciją pirmiausia reikia didinti mazgo garso izoliaciją, didinant energijos nuostolius medžiagoje, kurie įtakoja izoliaciją aukščiau kritinio dažnio ir pirmųjų savųjų svyravimų dažnių srityje.

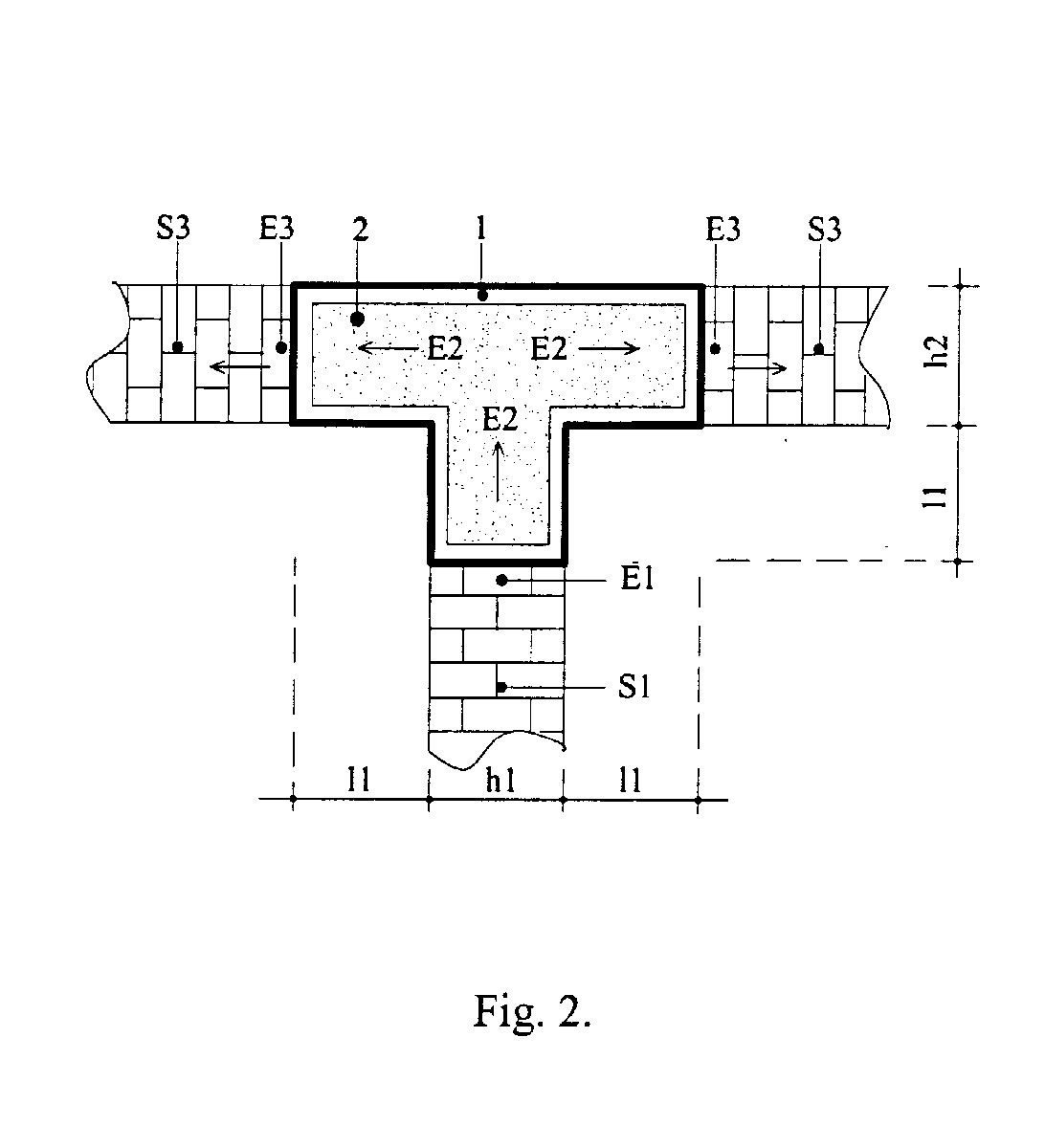

[0014] Minėtą problemą iš dalies galima išspręsti susilpninant garso bangų energijos sklidimą pačiame mazge. Tam "T" arba kryžiaus formos mazge, yra įrengiamas specialus garsą izoliuojantis elementas. Jis yra daromas iš dviejų skirtingų medžiagų: išorinės sienelės daromos iš tankios medžiagos, užtikrinančios elemento stiprumą, o jos vidurys užpildomas biria medžiaga, turinčia didelius energijos nuostolius. Fig 2 pavaizduotas T formos garsą izoliuojantis mazgas.
[0015] T formos mazge atliktame iš vienalytės medžiagos yra įrengiamas T formos statybinis elementas, kurį sudaro standi plona laikanti sienelė (1), gaminama iš tankios medžiagos turinčios mažus energijos nuostolius ir T formos ertmė (2), kuri yra užpildoma biria medžiaga turinčia didelius energijos nuostolius. Garso bangos, sklisdamos siena S1 iki susikirtimo su garsą izoliuojančiu mazgu turės didžiausią svyravimų amplitudę ir energiją E1. Garso bangos, sklisdamos siena ir pasiekusios garsą izoliuojantį elementą su skirtinga medžiaga pirmiausia nuo jo atsispindės, po to patekusios į šį elementą sklis į kairę ir į dešinę. Vyks garso bangų transformacija. Sklisdamos garsą izoliuojančiu mazgu, kuris atliktas iš medžiagos, kurioje yra dideli energijos nuostoliai, garso bangos praras didelę dalį savo energijos. Garso bangų amplitudės ir energijos E2 sklindančios iš izoliuojančio mazgo bus žymiai mažesnės negu įeinančios į mazgą bangų amplitudė ir energija E1 . Dėl to į gretutines sienas S3 pateks garso bangos, kurių amplitudės ir energijos E3 bus žymiai mažesnės, negu buvo prieš mazgą sienoje S1. Dėl to gretutinės sienos S3 išspinduliuos žymiai mažesnio intensyvumo garsą į greta esančias izoliuojančias patalpas. Garso bangų energijos silpimas naujame mazge bus didesnis esant vidutiniams ir aukštiems dažniams ir tai dar priklausys nuo mazgą sudarančių elementų masių ploto vienetui, ir jų santykio.
Garsą izoliuojantis statybinis T arba kryžiaus formos vienalytis mazgas, susidedantis iš plytų ar blokelių, kuriuose energijos nuostoliai yra maži, b e s i s k i r i a n t i s tuo, kad mazge yra suformuojama speciali T arba kryžiaus formos ertmė, kuri užpildoma biria medžiaga, turinčia didelius garso energijos nuostolius.
