[LT] Išradimas priskiriamas maišymo įrenginiams ir gali būti panaudotas statybos pramonėje, būtent betono maišymui ir vežimui nedideliuose statybos objektuose, o taip pat chemijos bei maisto pramonėje. Pateiktame įrenginyje nauja tai, kad prie talpos vidinio paviršiaus pritvirtintos viena arba kelios sraigtinės juostos - transporteriai, o talpos ašis dėl jos svorio centro padėties atramos taško atžvilgiu turi fiksavimo galimybę mažiausiai dviejose padėtyse, iš kurių viena yra, kai ašis pasvirusi horizontalios ašies atžvilgiu kampu nuo 35 laipsnių iki 55 laipsnių, be to, sraigtinės juostos - transporterio plotis y priklauso nuo atstumo x tarp sraigtinės juostos - transporterio išorinio galo ir talpos atvirojo galo.
[EN] The invention relates to mixing arrangement and may be used in the building trade, exactly for concrete mixing and transporting at the small building site, as well as in the chemistry and food industry. The provided mixer-carriage has a drum. One or more of spiral bands-transporters are fixed to an inner surface of the drum and an axis of the drum may be fixed at least in two points due to a place of its centre of gravity in respect of a support. One of the fixing points is then the axis is tipped to the horizontal axis at the angle of from 35 to 55 degree. Furthermore, a width y of the spiral band depends on a distance x between an outer end of the spiral band and an open end of the drum.
[0001] Išradimas priskiriamas maišymo įrenginiams ir gali būti panaudotas statybos pramonėje. būtent betono maišymui ir vežimui nedideliuose statybos objektuose, o taip pat chemijos bei maisto pramonėje.
[0002] Žinomas įrenginys betonui maišyti, susidedantis iš maišymo talpos, maišytuvo su sukimosi galimybe, ratlankio, pavaros. posūkio svirties, ritinėlio su spyruokle, papildomos svirties (žr. aut.liud. SU Nr. 1770127, publ. 1992 10 23).
[0003] Tokio įrenginio trūkumas - nepakankamas efektyvumas.
[0004] Artimiausias iš analogų yra betono maišymo įrenginys, susidedantis iš ant ratų rėmo pritvirtinto kronšteino ir jame įtvirtinto maišymo mazgo. kuris susideda iš būgno ir pavaros. pritvirtintų ant traversos (Žr. Rusijos patentą Nr.2036797, publ. 1995 06 09). Įrenginio trūkumas - nepakankamas maišymo efektyvumas ir konstrukcijos sudėtingumas.
[0005] Išradimo tikslas - maišymo efektyvumo padidinimas, funkcinių galimybių išplėtimas bei konstrukcijos supaprastinimas.
[0006] Pateikiamą įrenginį sudaro sukimosi kūno formos talpa. rėmas, ratai, rankena, kuriame nauja yra tai. kad prie talpos vidinio paviršiaus pritvirtintas viena arba kelios sraigtinės juostos - transporteriai, o talpos ašis dėl jos svorio centro padėties atramos taško atžvilgiu turi fiksavimo galimybę mažiausiai dviejose padėtyse, iš kurių viena yra. kai ašis pasvirusi horizontalios ašies atžvilgiu kampu nuo 35° iki 55°, be to. sraigtinės juostos - transporterio pločio y priklausomybė nuo atstumo x tarp sraigtinės juostos-transporterio išorinio galo ir talpos atviroje galo yra tokia: y ≤ xtgα.

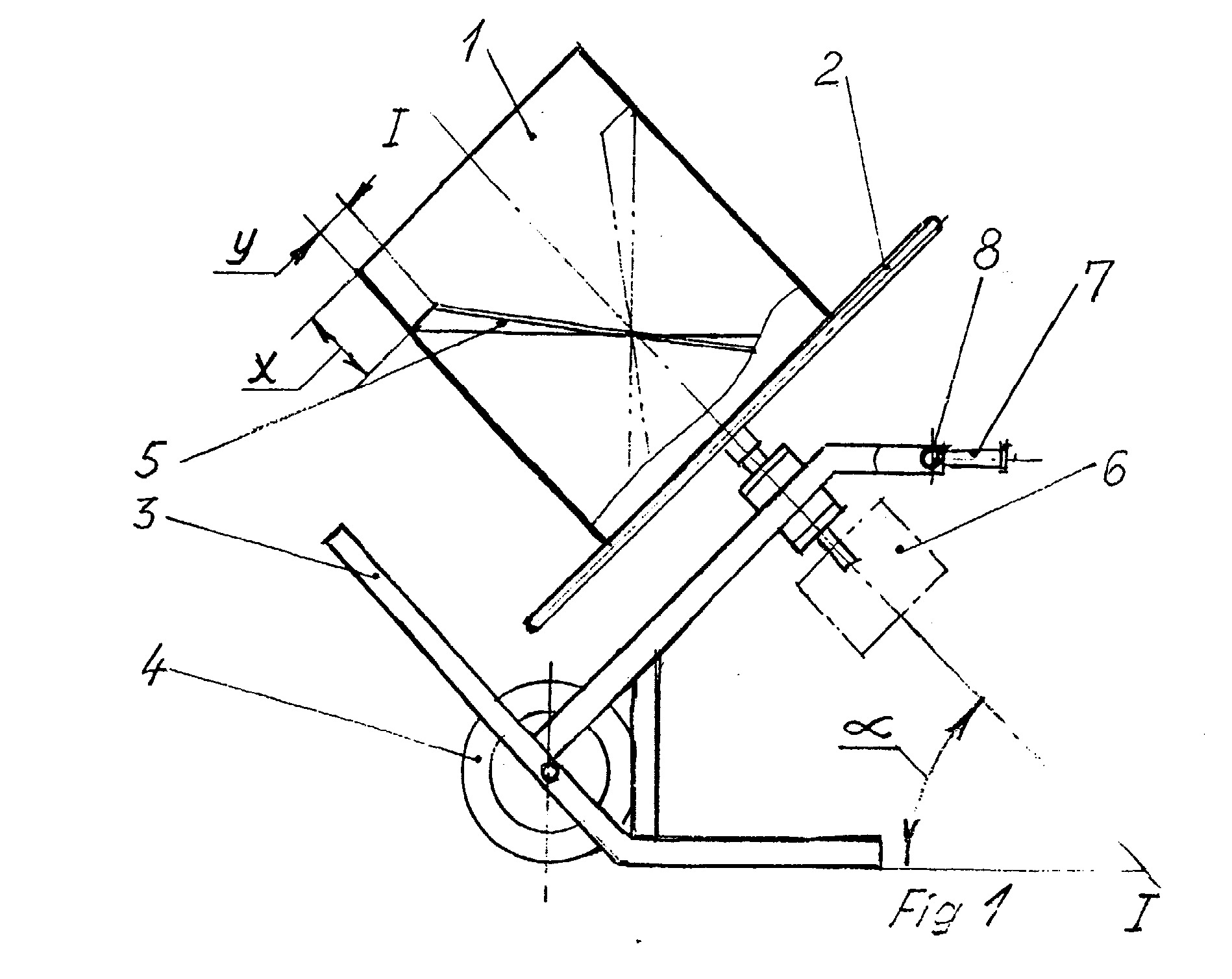

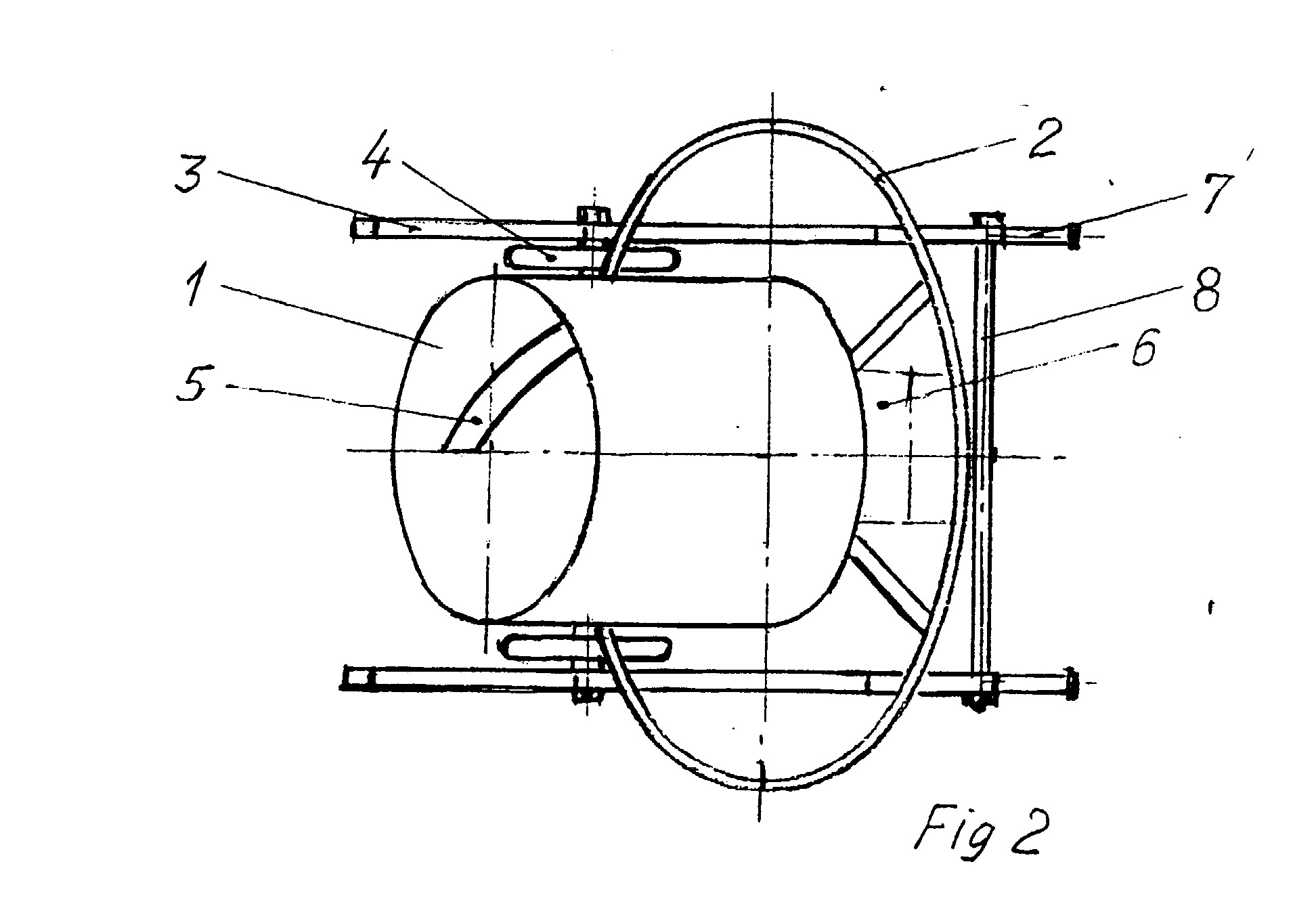

[0007] Brėžiniuose pavaizduota: Fig. 1 - maišyklės-vežimėlio vaizdas iš šono; Fig.2-maišyklės-vežimėlio vaizdas iš viršaus.
[0008] Išardomą maišyklę - vežimėli sudaro talpa 1, žiedas 2, rėmas 3, vienas arba du ratai 4. Prie talpos 1 vidinio paviršiaus pritvirtinta sraigtinė juosta - transporteris 5. Talpa 1 gali turėti pavarą 6. Rėmas 3 turi rankenas 7 ir skersinį 8.
[0009] Maišyklė - vežimėlis dirba taip.
[0010] Supylus dozuotas medžiagas i talpą 1, maišyklė-vežimėlis pastatoma į darbinę padėtį. kai talpos ašis fiksuota pasvirusi horizontalios ašies atžvilgiu kampu nuo 35° iki 55°. kurioje ją palaiko maišyklės - vežimėlio svorio centro padėtis atramos taško atžvilgiu. Esant kampui mažiau už 35° ir daugiau už 55°, medžiagų frakcijos nebus efektyviai maišomos. Talpa 1 sukama už žiedo 2 arba pavara 6 tokia kryptimi, kad maišomas medžiagas sraigtinė j uosta- transporteris 5 keltų į viršų. Medžiagų frakcijas sraigtinė juosta (juostos) - transporteris (transporteriai) kelia aukštyn talpos apatinėje dalyje. papildomai varto talpos šonuose ir viršuje, ir, veikiamos svorio jėgos, maišydamosi tarpusavyje. byra žemyn. todėl maišymas efektyvesnis. Talpa 1 sukama tol, kol masė visiškai sumaišoma. Rankenomis 7 ar skersiniu 8 maišyklė - vežimėlis pervežamas ir mišinys išpilamas, pavertus maišyklę- vežimėlį į kitą fiksuotą padėtį, kurioje ją palaiko maišyklės-vežimėlio svorio centras. pervestas į kitą pusę atramos taško atžvilgiu. Sukant talpą 1 už žiedo 2 arba pavara 6 ta pačia kryptimi. sraigtinė juosta-transporteris 5 išstumia mišinį iš maišyklės. Maišyklę - vežimėlį lengvai galima pervežti į kitą vietą.
[0011] Lyginant su prototipu. pateikiamas įrenginys pasižymi didesniu maišymo efektyvumu. didesnėmis funkcinėmis galimybėmis bei paprastesne konstrukcija.
Maišyklė-vežimėlis, susidedantis iš sukimosi kūno formos talpos, rėmo, ratų, rankenos, b e s i s k i r i a n t i tuo, kad prie talpos vidinio paviršiaus pritvirtintos viena arba kelios sraigtinės juostos -transporteriai, o talpos ašis turi fiksavimo galimybę mažiausiai dviejose padėtyse, iš kurią viena yra, kai ašis pasvirusi horizontalios ašies atžvilgiu kampu nuo 35° iki 55°, be to, sraigtinės juostos-transporterio pločio y priklausomybė nuo atstumo x tarp sraigtinės juostos - transporterio išorinio galo ir talpos atviroj o galo yra tokia: y ≤ xtgα.
