[LT] Išradimas yra iš elektronikos srities, būtent elektros srovės matuoklis, skirtas elektros srovės matavimui bekontaktiniu būdu, ir gali būti naudojamas kontrolei ir patikrai laboratorijose ir laukuose. Kintamosios srovės matuoklis, susidedantis iš atvirojo "U" raidės pavidalo magnetolaidžio su ant jo užvyniota antrine transformatoriaus apvija, kuri sujungta su matavimo bloku, magnetolaidžio aukštis H, plotis D, o apačia užapvalinta pusapskritimiu, kurio spindulys R, antrinė transformatoriaus apvija padalyta į dvi vienodo apvijų skaičiaus riteles, kurios suvyniotos ant magnetolaidžio viena priešais kitą aukštyje h, lygi R nuo magnetolaidžio uždarojo dugno, ritelių ilgis L lygus R, o atstumas nuo ritelių viršaus iki magnetolaidžio galų padarytas taip, kad l daugiau už du R ir ritelės sujungtos nuosekliai, o magnetolaidis su ritelėmis patalpintas "U" raidės pavidalo matavimo galvutės izoliatoriaus griovelyje, į kurio plyšį įstatoma pirminė transformatoriaus apvija - elektros laidas su tekančia juo matuojamąja kintamąja srove, o atvirkščios "U" raidės pavidalo magnetolaidis išplėstas atviroje apatinėje dalyje iki D lygu keturi R su ant jo užvyniotomis vijomis, patalpintas į atitinkamos formos matavimo galvutės izoliatoriaus griovelį, yra užmaunamas iš viršaus ant laido, kuriame matuojama srovė.
[EN] The invention relates to electronics, especially to measurers of alternating current and can be used for measuring of electric current by contact-less method. A measurer of alternating current comprises U shaped magnetic circuit with rolled secondary transformer winding, which is connected to measuring bloc. A high of magnetic circuit is H, a width is D, a bottom is rounded of R. A secondary transformer winding is divided in two even windings, which are rolled on magnetic circuit disposed opposite in a high h, R from bottom of a magnetic circuit. A length of wires is R. A distance from a top wires to ends of magnetic circuit is l>2R, and wires are connected in series. A magnetic circuit with wires are disposed on U shaped groove of measuring cap in a gap of which is disposed primary transformer winding. A reversed U shaped magnetic circuit is extended to D=4R with rolled strands are disposed in a groove of insulator of measuring cap.
[0001] Išradimas yra iš elektronikos srities, būtent elektros srovės matuoklis, skirtas elektros srovės matavimui bekontaktiniu būdu, ir gali būti naudojamas kontrolei ir patikrai laboratorijose ir laukuose.
[0002] Žinomas kintamosios srovės matuoklis, aprašytas LT4130. Šis matuoklis yra nepakankamai tikslus, matuojant santykinai dideles sroves I~ = 100 ÷ 300 A. Kitas matuoklio trūkumas yra nepakankama apsauga nuo išorinio kintamojo magnetinio lauko, kurį kuria kitais gretimais laidais tekanti kintamoji srovė.
[0003] Taip pat žinomas artimas savo konstrukcija kintamos srovės matuoklis, aprašytas LT4263. Šis matuoklis yra didesnio dinaminio diapazono ir yra pakankamai apsaugotas nuo išorinio kintamojo magnetinio lauko poveikio. Kintamosios srovės matuoklis yra sudarytas iš atvirojo "U" raidės pavidalo magnetolaidžio su ant jo užvyniota antrine transformatoriaus apvija, kuri sujungta su matavimo bloku, magnetolaidžio aukštis H, plotis D, o apačia užapvalinta pusapskritimiu, kurio spindulys R, antrinė transformatoriaus apvija padalyta į dvi vienodo apvijų skaičiaus riteles , kurios suvyniotos ant magnetolaidžio viena priešais kitą aukštyje h, lygi R nuo magnetolaidžio uždarojo dugno, ritelių ilgis L lygus R, o atstumas nuo ritelių viršaus iki magnetolaidžio galų padarytas taip, kad 1 daugiau už du R ir ritelės sujungtos nuosekliai, o magnetolaidis su ritelėmis patalpintas "U" raidės pavidalo matavimo galvutės izoliatoriaus griovelyje, į kurio plyšį įstatoma pirminė transformatoriaus apvija - elektros laidas su tekančia juo matuojamąja kintamąja srove. Žinomas srovės matuoklis turi nepakankamą tikslumą ir matavimo diapazoną, yra nepatogus ir nesaugus naudoti.
[0004] Išradimo tikslas - sukurti platesnio matavimo diapazono, tikslesnį, saugesnį ir patogesnį darbe matuoklį, kuris leistų operatyviau pasiruošti, išmatuoti ir baigti matavimus, praplėsti prietaiso galimybes saugiai, operatyviai ir patogiai matuoti sroves didesniame nei 10 metrų aukštyje ir aukštų įtampų linijose tiek patalpose, tiek lauke, apimant ir oro linijas esančias 11-12 metrų aukštyje virš žemės ar kitokios atramos paviršiaus.
[0005] Šis tikslas pasiekimas sukūrus naują kintamosios srovės matuoklį susidedantį iš atvirojo "U" raidės pavidalo magnetolaidžio su ant jo užvyniota antrine transformatoriaus apvija, kuri sujungta su matavimo bloku, magnetolaidžio aukštis H, plotis D, o apačia užapvalinta pusapskritimiu, kurio spindulys R, antrinė transformatoriaus apvija padalyta į dvi vienodo apvijų skaičiaus riteles, kurios suvyniotos ant magnetolaidžio viena priešais kitą aukštyje h, lygi R nuo magnetolaidžio uždarojo dugno, ritelių ilgis L lygus R, o atstumas nuo ritelių viršaus iki magnetolaidžio galų padarytas taip, kad 1 daugiau už du R ir ritelės sujungtos nuosekliai, o magnetolaidis su ritelėmis patalpintas "U" raidės pavidalo matavimo galvutės izoliatoriaus griovelyje, į kurio plyšį įstatoma pirminė transformatoriaus apvija - elektros laidas su tekančia juo matuojamąja kintamąja srove, nauja yra tai, kad atvirkščios "D" raidės pavidalo magnetolaidis išplėstas atviroje apatinėje dalyje iki D lygu keturi R su ant jo užvyniotomis vijomis, patalpintas į atitinkamos formos matavimo galvutės izoliatoriaus griovelį yra užmaunamas ant laido, kuriame matuojama srovė, iš viršaus. Magnetolaidis su vijomis yra sujungtas su skaitmeniniu matavimo įtaisu, kuris radijo bangomis parodymus perduoda reikalingu atstumu indikaciniam prietaisui. Srovės matuoklis yra aprūpintas akumuliatoriumi.

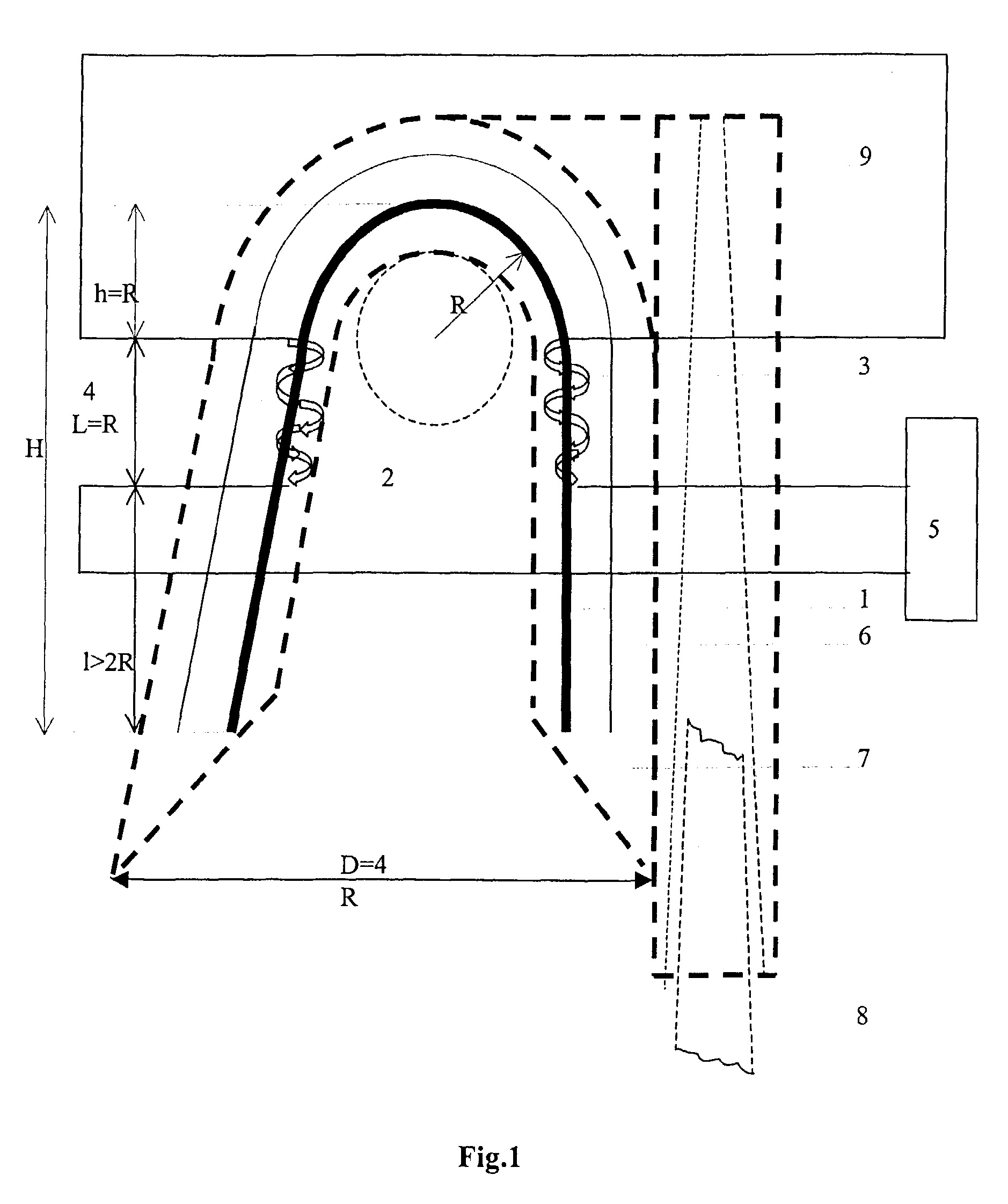

[0006] Principinė - struktūrinė matuoklio schema parodyta Fig.1, kurioje pažymėti: 1 - pirmasis magnetolaidis, 2 - pirminė transformatoriaus apvija (matuojamosios elektros linijos laidas), 3 - pirmoji, o 4 - antroji - antrinės transformatoriaus ritelės, 5 - matavimo blokas, 6 - antrasis ekranuojantis magnetolaidis, 7 - matavimo galvutės izoliatorius, 8 - teleskopinio laikiklio viršūnė, 9 - prie matavimo galvutės izoliatoriaus pritvirtinta jungiamoji teleskopinio laikiklio ir galvutės detalė.
[0007] Matavimo galvutės 7, o tuo pačiu magnetolaidžio 1 plyšyje iki dugno įstatytas elektros linijos laidas 2 - pirminė transformatoriaus apvija, kuriuo teka kintamoji srovė ~I, o ant pirmojo magnetolaidžio 1 "U" raidės pavidalo galų aukštyįe h nuo dugno viena priešais kitą apvyniotos antrinės transformatoriaus ritelės 3 ir 4, kurios sujungtos nuosekliai vyniojimo kryptimi. Pirmosios ritelės 3 pradžia ir antrosios ritelės 4 pabaiga prijungtos prie skaitmeninio matavimo bloko 5, kuris perduoda radijo bangomis matuojamosios srovės signalą į saugiame atstume nuo aukštų įtampų esantį prietaisą, kuris tą signalą priima ir srovės stiprį parodo amperais. Matavimo galvutė 7 padaryta iš izoliatoriaus, kurio forma ir griovelis magnetoliadžiams 1 ir 6 patalpinti, atitinka reikalavimus parodytus Fig. 1 ir medžiagos izoliacinėms, mechaninėms, nekenksmingumo sveikatai savybėms, užtikrinančioms saugų ir nepriekaištingą darbą tiek lauko, tiek patalpų sąlygomis.
[0008] Kintamosios rovės matuoklis SM - 1M veikia tokiu būdu. Tekant matuojamai kintamajai srovei ~I laidu 2, kuris įstatytas matavimo galvutės 7 plyšyje iki dugno, ritelėse 3 ir 4 indukuojamos kintamosios elektrovaros įtampos E1 ir E2, kurios atitinkamai sumuojamos ir bendra elektrovaros įtampa E lygi E1 plius E2 Ši suma proporcinga matuojamai ~I, paduodama į skaitmeninį matavimo bloką 5, kuriame E pakeičiama į jai proporcingą skaitmeninį kodą, kuris skaitiniame rodytuve parodo matuojamos ~I stiprį amperais nuo 1A iki 300A. Matavimo paklaida SM - 1M matuoklyje sumažinama pasiekiant tiesinės priklausomybės kalibruojant prietaisą pakankamame kiekyje taškų ir įvedant matuojamos srovės tikruosius dydžius (pagal pavyzdinį matavimo prietaisą) į srovės rodytuvo atmintį. Naudojant šią tiesinės priklausomybės pasiekimo metodiką, nėra reikalo (kaip analoge) parinkinėti antrojo magnetolaidžio išmatavimus ir jo krizinės magnetinės indukcijos B2 parametrus. Tai supaprastina ir atpigina gamybą.
[0009] Atliekant elektros energijos perdavimo linijų, skirstyklų, techninio būvio, elektros energijos vartotojų naudojamos galios patikrą pakanka išmatuoti kintamosios srovės ~I stiprį išoriniuose elektros tinklų įvaduose ir vidiniuose aptarnaujamuose elektros tinkluose, esant žinomai elektros tinklo įtampai ~U - 220V (380V tarp fazių). Tuo tikslu naudojamas kintamosios srovės matuoklis, turintis atvirąjį magnetolaidį.
[0010] Šis paprastumu ir universalumu pasižymintis matuoklis ir matavimo juo būdas prieš analoginius duotų didelį ekonominį efektą, panaudojant operatyvaus ir tikslaus matavimo rezultatus.
[0011] Srovės matuoklyje, turinčiame atvirą atvirkščios "U" raidės su praplatinimu atviroje apatinėje dalyje formos magnetolaidį su ant jo užvyniota antrine transformatoriaus apvija, kuri sujungta su skaitmeniniu matavimo įtaisu, kuris radijo bangomis per atstumą perduoda matavimo signalą indikaciniam prietaisui, esančiam saugiu atstumu nuo atitinkamos įtampos srovę vedančių dalių. Magnetolaidžio aukštis B, plotis atviroje dalyje D, sulenktas per pusę už apvalinant spinduliu R, lygiu ketvirtadaliui D, magnetolaidžio feromagnetinės juostelės plotis Z, o jos storis V daug mažesnis už R, antrinė transformatoriaus apvija padalyta į dvi vienodo apvijų skaičiaus riteles, kurios suvyniotas ant magnetolaidžio viena prieš kitą aukštyje h lygiu R, nuo magnetolaidžio išlinkimo viršaus, ir ritelių ilgis L lygus R, o atstumas 1 nuo ritelių viršaus iki magnetoaidžio galų padarytas taip, kad 1 daugiau už du R, ritelės sujungtos nuosekliai, o magnetolaidis su ritelėmis patalpintas išplėstos "U" raidės pavidalo matavimo galvutės izoliatoriaus griovelyje, į kurio plyšį įstatoma pirminė transformatoriaus apvija - elektros laidas su tekančia juo matuojamąja kintamąja srove, papildomai matavimo galvutės izoliatoriuje įmontuotas glaudžiai iš išorės apgaubiantis pirmąjį magnetolaidį antrasis atviras praplėstos "U" raidės pavidalo magnetolaidis lygiai tokių pat matmenų kaip ir pirmasis iš tos pačios feromagnetinės medžiagos.
[0012] Šiame matuoklyje panaikinta speciali mechaninė jungtis, leidžianti prijungti matavimo galvutę teleskopinio laikiklio. Patobulintame matuoklyje supaprastintas iki minimumo magnetolaidžio, su ritėmis patalpinto į matavimo galvutės izoliatorių, tvirtinimas prie teleskopinio koto viršūnės, įkišant ją į kūgio formos kiaurymę, esančią detalėje sujungtoje su matavimo galvute ir pagamintoje iš medžiagos, su teleskopinio laikiklio viršūne, turinčią pakankamą trinties jėgą, užtikrinančią stabilų konstrukcijos darbą.
[0013] Srovės matuoklyje yra panaikintas matavimo signalo perdavimas kabeliu, o matavimo signalas perduodamas radijo bangomis saugiu žmogaus sveikatai ir gyvybei atstumu, į indikacinį prietaisą esantį matuotojo rankoje, kurį užtikrina universalus ilgiu (nuo 0,5 iki 10 metrų) ir atitinkantis reikiamą izoliaciją matuojamose įtampose teleskopinis laikiklis.
[0014] Artimiausias savo konstrukcija matuoklis yra nepakankamai tikslus, matuojant sroves santykinai dideliame diapazone nuo 1 A iki 300A. Šis trūkumas panaikintas prietaisą kalibruojant pakankamame kiekyje taškų pagal pavyzdinį srovės matavimo prietaisą visame matavimo intervale nuo 1A iki 300A. Siekiant užtikrinti aukštą matavimo tikslumą, prietaisas kalibruojamas įvairiems laidininkų diametrams iki 18 mm skersmens ir įvairiems šynų matmenims.
1. Kintamosios srovės matuoklis, susidedantis iš atviroj o "U" raidės pavidalo magnetolaidžio su ant jo užvyniota antrine transformatoriaus apvija, kuri sujungta su matavimo bloku, magnetolaidžio aukštis H, plotis D, o apačia užapvalinta pusapskritimiu, kurio spindulys R, antrinė transformatoriaus apvija padalyta į dvi vienodo apvijų skaičiaus riteles, kurios suvyniotos ant magnetolaidžio viena priešais kitą aukštyje h, lygi R nuo magnetolaidžio uždaroj o dugno, ritelių ilgis L lygus R, o atstumas nuo ritelių viršaus iki magnetolaidžio galų padarytas taip, kad 1 daugiau už du R ir ritelės sujungtos nuosekliai, o magnetolaidis su ritelėmis patalpintas "U" raidės pavidalo matavimo galvutės izoliatoriaus griovelyje, į kurio plyšį įstatoma pirminė transformatoriaus apvija - elektros laidas su tekančia juo matuojamąja kintamąja srove, b e s i s k i r i a n t i s tuo, kad atvirkščios "U" raidės pavidalo magnetolaidis išplėstas atviroje apatinėje dalyje iki D lygu keturi R su ant jo užvyniotomis vijomis, patalpintas į atitinkamos formos matavimo galvutės izoliatoriaus griovelį yra užmaunamas iš viršaus ant laido, kuriame matuojama srovė.
2. Srovės matuoklis pagal 1 punktą b e s i s k i r i a n t i s tuo, kad magnetolaidis su vijomis yra sujungtas su skaitmeniniu matavimo įtaisu, kuris radijo bangomis parodymus perduoda indikaciniam prietaisui.
3. Srovės matuoklis pagal 1 punktą b e s i s k i r i a n t i s tuo, kad yra aprūpintas akumuliatoriumi.
