[LT] Išradimas gali būti panaudotas statybinėse konstrukcijose, medinių namų statybose, siekiant sumažinti naudojamos natūralios medienos kiekį kitokio užpildo sąskaita. Išradimo esmę sudaro tai, kad siūlomo korėtos konstrukcijos rąsto detalių sujungimo vietose pagrindinės detalės pagamintos iš klijuotos medienos, o likusios - iš korėtų popierinių ruošinių kaip užpildo, kurie sudaro daugiakamerinę erdvę. Be to, kaip užpildas taip pat gali būti panaudotas kartonas ir (arba) mediena. Korėtos konstrukcijos rąsto gamybos būdas apima šias stadijas: pirmiausia atskirai paruošia medines detales ir korėtą užpildą, toliau medines profiliuotas detales ir jungtis apdoroja mechaniniu būdu, po to išpjauna apdailos ir medienos profilio ruošinius, surenka šablonuose ir suklijuoja daugeliu sluoksnių štapeliniuose presuose. Tokiu būdu gaunama konstrukcija, pasižyminti optimaliomis mechaninėmis, termodinaminėmis, technologinėmis ir ekologinėmis savybėmis. Tokios konstrukcijos rąstai yra lengvi, pakankamai patvarūs ir nebrangūs. Naudojant siūlomą technologiją neprireikia sunkios specialios paskirties įrangos rąsto apdorojimui, frezuojant profilius ir jungčių detales.
[EN] The invention may be used for building and construction in purpose for reducing quantity of the use of natural wood. The main parts of a wood beam are produced of glued wood and the rest parts are produced of honeycombed paper blanks, which form a multi-chamber space. Moreover a carton and/or a wood also may be used as filler. The method for producing a honeycombed wood beam consists of following stages: at first the wood elements and the filler are prepared separately, secondly wood profiled elements and joins are processed mechanically, after that finishing blanks and wood profiled blanks are cut, assembled in moulds and glued by multi-layers in a press machine. Thus obtained construction is characterised by optimal mechanical, thermodynamic, technological and ecological characteristics. The beams with such construction are light and enough steady and inexpensive.
[0001] Išradimas gali būti panaudotas statybinėse konstrukcijose, medinių namų statybose, siekiant sumažinti naudojamos natūralios medienos kiekį kitokio užpildo sąskaita.
[0002] Šiuo metu rąstinių namų statyboje naudojamos įvairios konstrukcijos tiek iš vientiso medžio, tiek iš klijuotų rąstų su profiliuotomis jungtimis.
[0003] Statant rąstinius namus, jų sienoms naudojami 150 x 150 mm skerspjūvio rąstai, jeigu aplinkos temperatūra iki -30 °C, ir 150 x 180 mm skerspjūvio, jeigu aplinkos temperatūra iki -40 ºC. Rąstų svoris tokiuose namuose sudaro 40 % visos medienos, panaudotos namo statyboje.
[0004] Taip pat žinomos įvairios sudėtinės rąstų konstrukcijos, kuriose dalis rąstų vidinio tūrio užpildyta prastos kokybės mediena, panaudojant medienos atliekas kartu su cementu ir putų polimerais.
[0005] Tokios konstrukcijos aprašytos žurnale "Derevoobrabatyvajuščaja promyšlenost" ("Medienos apdirbimo pramonė") rusų kalba, 1989 m. Nr. 9, straipsniuose "Pramoninės gamybos medinių namų projektavimo ir gamybos tobulinimo keliai", autoriai V.S. Saryčev, T.B. Maksarov, 12 pusl., knygose "Mažaaukščių namų medinės konstrukcijos", autoriai P.P. Ščeglov ir A.M. Durnovskij, leidykla "Sojuznaučstandart", Maskva, 1989 m. ir "Efektyvios sienų medžiagos mažaaukščių namų statyboje" autoriai V.V. Danilov ir kiti, leidykla "Sojuznaučstandart", Maskva, 1989 m., taip pat "Korinių konstrukcijų gamyba", autoriai V.E. Bersudskij, B.N. Krytin, C.I. Lesnych, leidykla "Mašinostrocnije", Maskva, 1966, 281 psl.
[0006] Žinoma, kad mažiausiu šilumos laidumu pasižymi dujos ir oras: oro šilumos laidumas - 0,02 W/m3, medienos laidumas - 0,14 W/m3. Taip pat mažu šilumos laidumu pasižymi lengvos korėtos medžiagos, pavyzdžiui, kamštis, bazalto ir stiklo pluoštas, kurių poros pripildytos oro. Šios poros dagiausia yra nedidelės ir uždaros, todėl sumažėja šilumos perdavimas dėl konvekcijos.
[0007] Šių medžiagų trūkumas tas, kad nuo drėgmės jos laikui bėgant susislegia ir susidaro taip vadinami "šilumos tilteliai", kurie padidina visos konstrukcijos šiluminį pralaidumą. Be to, putų polimerinės medžiagos neatitinka ekologinių reikalavimų. Šių konstrukcijų gamybos technologija yra perdaug sudėtinga, be to, taip pagaminti rąstai blogai praleidžia orą.
[0008] Norint išvengti šių trūkumų, o taip pat sumažinti medienos kiekį rąste, siūloma naudoti aglomeruotą klijuotą medinį rąstą, kurio vidus būtų užpildytas popieriniu korio tipo užpildu, kuris gali būti presuoto monolito pavidalo.
[0009] Išradimo esmę sudaro tai, kad siūlomo korėtos konstrukcijos rąsto detalių sujungimo vietose pagrindinės detalės pagamintos iš klijuotos medienos, o likusios iš korėtų popierinių ruošinių kaip užpildo, kurie sudaro daugiakamerinę erdvę.
[0010] Be to, kaip užpildas taip pat gali būti panaudotas kartonas ir (arba) mediena. Korėtos konstrukcijos rąsto gamybos būdas apima šias stadijas: pirmiausia atskirai paruošia medines detales ir korėtą užpildą, toliau medines profiliuotas detales ir jungtis apdoroja mechaniniu būdu, po to išpjauna apdailos ir medienos profilio ruošinius, surenka šablonuose ir suklijuoja daugeliu sluoksnių stapeliniuose presuose.

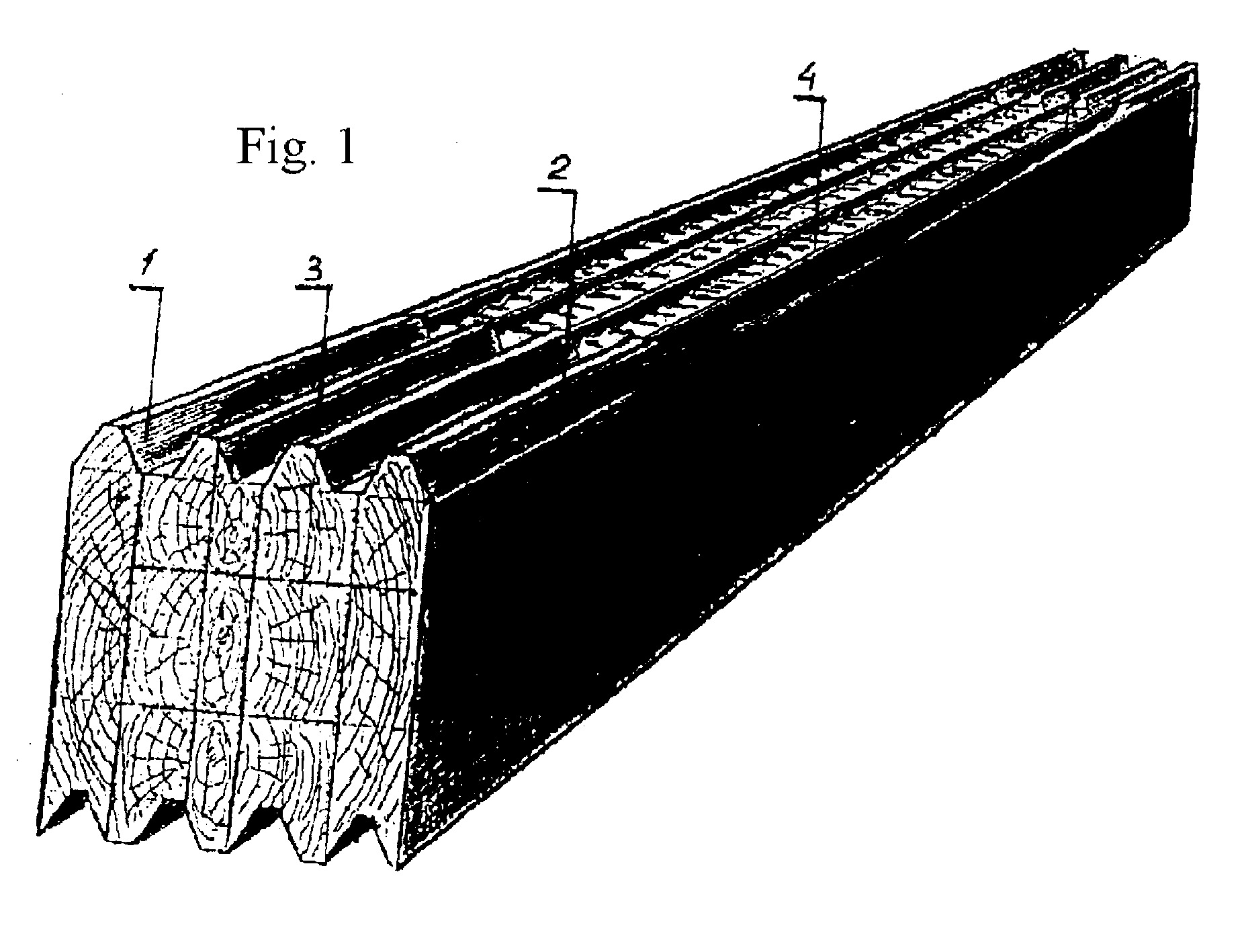

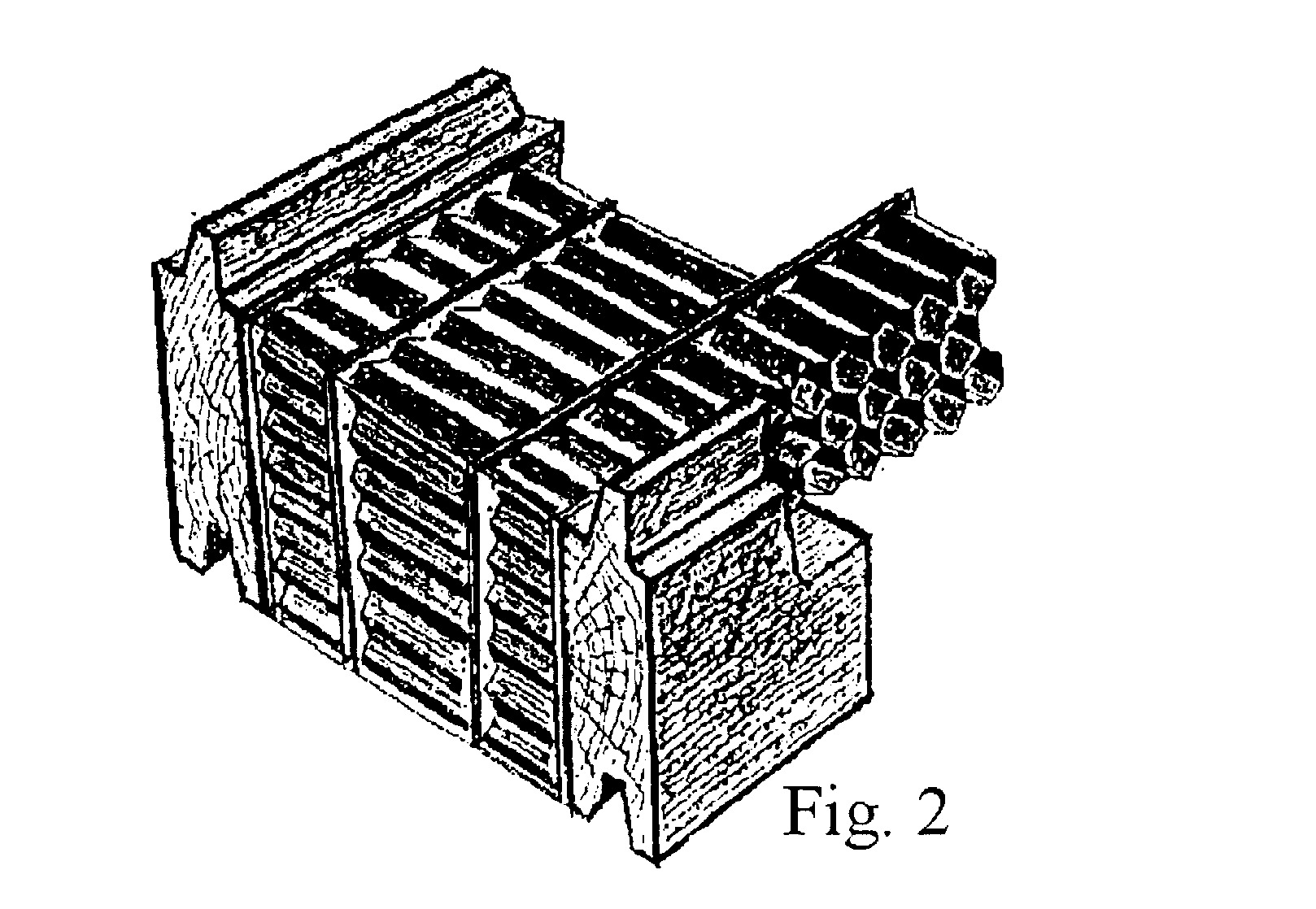

[0011] Išradimas paaiškinamas brėžiniais, kuriuose Fig. 1 - bendras rąsto vaizdas, Fig. 2- rąsto dalis su korėtu užpildu.
[0012] Fig. 1 ir 2 parodyta korėto rąsto konstrukcija, kur profiliuotame medienos apvalkale tarp medienos apdailos sluoksnio 2 ir klijuotos medienos dalių 3 patalpinta korio kompozicija 4.
[0013] Ši konstrukcija gaminama tokiu būdu: atskirai paruošiamos medinės detalės ir užpildo koriai, toliau mechaniniu būdu apdorojamos medinės profiliuotos detalės ir jungtys, pavyzdžiui, frezuojamos, išpjaunamos ar kitaip joms suteikiama reikiama forma. Toliau išpjaunami apdailos ir medienos profilio ruošiniai, po to jie surenkami šablonuose tam, kad daugelį jų sluoksnių suklijuotų stapeliniuose presuose. Tokiu būdu gaunamos gatavos statybinės konstrukcijos.
[0014] Tokiu būdu gaunama konstrukcija, pasižyminti optimaliomis mechaninėmis, termodinaminėmis, technologinėmis ir ekologinėmis savybėmis. Tokios konstrukcijos rąstai yra lengvi, pakankamai patvarūs ir nebrangūs.
[0015] Naudojant tokią technologiją neprireikia sunkios specialios paskirties įrangos rąsto apdorojimui, frezuojant profilius ir jungčių detales.
1. Aglomeruotas klijuotas korėtos konstrukcijos rąstas, b e s i s k i r i a n t i s tuo, kad rąsto detalių sujungimo vietose pagrindinės detalės pagamintos iš klijuotos medienos, o likusios iš korėtų popierinių ruošinių kaip užpildo, kurie sudaro daugiakamerinę erdvę.
2. Aglomeruotas klijuotas korėtos konstrukcijos rąstas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad kaip užpildas panaudotas kartonas ir (arba) mediena.
3. Aglomeruoto klijuoto korėtos konstrukcijos rąsto gamybos būdas, apimantis mechaninį apdorojimą, b e s i s k i r i a n t i s tuo, kad pirmiausia atskirai paruošia medines detales ir korėtą užpildą, toliau medines profiliuotas detales ir jungtis apdoroja mechaniniu būdu, po to išpjauna apdailos ir medienos profilio ruošinius, surenka šablonuose ir suklijuoja daugeliu sluoksnių stapeliniuose presuose.
