[LT] Išradimas priskiriamas prietaisų sričiai, konkrečiai skysčių padavimui ir dozavimui įvairiose hidraulinėse skysčio padavimo sistemose. Išradimas gali būti plačiai naudojamas medicinoje tolygiai paduoti vaistus tiksliai dozuotomis porcijomis, mikrorobotuose, precizinių mazgų tepimui. Siekiant padidinti skysčio padavimo kiekį bei jo tolygų padavimą, mikrosiurblys-dozatorius susideda iš cilindrinio korpuso (1), kurio viduje patalpintas skysčio padavimo mazgas, kurį sudaro spiralė (2) ir kūginis elementas (3). Spiralės (2) vienas galas yra laisvas, kitas per kūginį elementą (3) yra pritvirtintas prie vidinės cilindrinio korpuso (1) sienelės, o pjezokeraminis žiedas (4) užmautas ant cilindrinio korpuso (1) išorinės sienelės kūginio elemento tvirtinimo vietoje. Cilindrinio korpuso (1) vidus užpildytas skysčiu (5).
[EN] The invention relates to devices for liquid feeding and dosage in various hydraulic liquid feeding systems. The invention may be used in medicine for feeding drugs by precision dozes, and in micro-robots for lubricating of precision units. An objective of the invention is to increase feeding amount of the liquid and to ensure an even feeding of the liquid. The micro-metering device comprises a cylindrical body (1) inside of which there is placed a liquid feeding unit comprising of a spiral (2) and a conical element (3). One end of the spiral (2) is free and the other end is fixed to an inside wall of the cylindrical body (1) through the conical element (3), and a piezoelectric-ceramic ring (4) is pulled over the outside wall of the cylindrical body (1) in fixing area of the conical element. Inside the cylindrical body (1) is filled with the liquid (5).
[0001] Išradimas priskiriamas prietaisų sričiai, konkrečiai skysčių padavimui ir dozavimui įvairiose hidraulinėse skysčio padavimo sistemose. Išradimas gali būti plačiai naudojamas medicinoje tolygiai paduoti vaistus tiksliai dozuotomis porcijomis, mikrorobotuose, precizinių mazgų tepimui.
[0002] Yra žinomas mikrosiurblys - dozatorius veikiantis bėgančios bangos principu ir susidedantis iš pjezokeraminio vamzdelio su elektrodais: ištisinio-vidinio, žiedinių - vamzdelio galuose ( žiūr. A.Bubulio monografija "Preciziniai vibraciniai įrenginiai skysčiams ir birioms medžiagoms dozuoti ", Kaunas, "Technologija", 1999 m., 7-9 psl.).
[0003] Yra žinomas kapiliarinis dozatorius, susidedantis iš cilindrinio korpuso, viduje jo esančios membranos, kurios centrinėje kiaurymėje įmontuotas kapiliarinis vamzdelis su pjezokeraminiu žiedu (žiūr. A. Bubulio monografija "Preciziniai vibraciniai įrenginiai skysčiams ir birioms medžiagoms dozuoti ", Kaunas, "Technologija", 1999 m., 23-24 psl.).
[0004] Nurodytame išradime panaudotas kapiliarinis skysčio padavimo vamzdelis apriboja skysčio padavimo kiekį, o pjezokeraminio žiedo sukurtas smūginis virpesių rėžimas sąlygoja pertraukiamą (netolygų) skysčio padavimą.
[0005] Išradimo tikslas - padidinti skysčio padavimo kiekį bei tolygų skysčio padavimą. Išradimo tikslas yra pasiekiamas tuo, kad mikrosiurblys-dozatorius, susidedantis iš cilindrinio korpuso, kurio viduje patalpintas skysčio padavimo mazgas, ir pjezokeraminio žiedo, kur skysčio padavimo mazgą sudaro spiralė, kurios vienas galas yra laisvas, o kitas per kūginį elementą yra pritvirtintas prie vidinės cilindrinio korpuso sienelės, o pjezokeraminis žiedas tvirtai užmautas ant cilindrinio korpuso išorinės sienelės, kuginio elemento tvirtinimo vietoje.

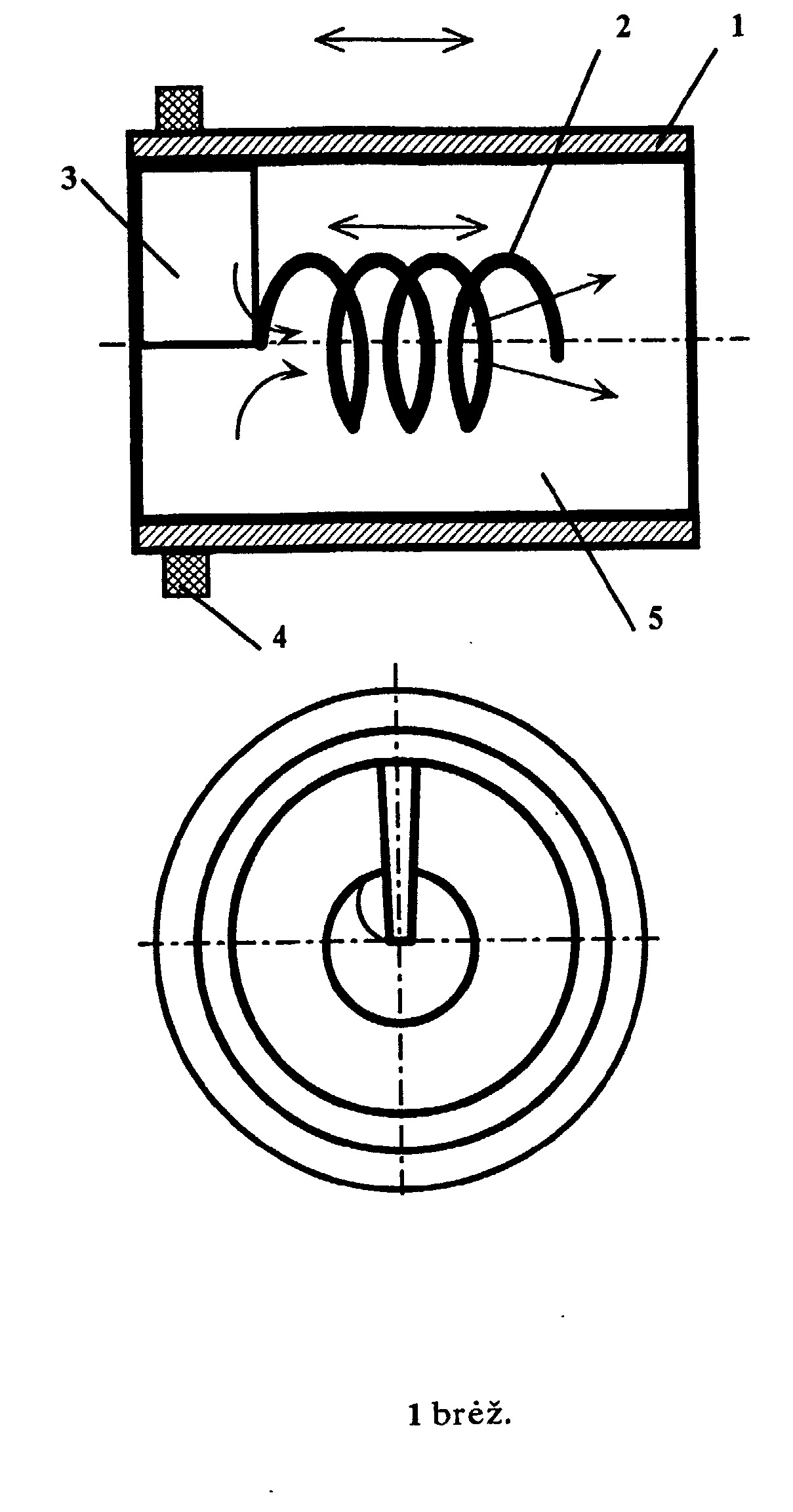

[0006] Išradimo esmė paaiškinta 1 brėžinyje, kuriame yra pavaizduota mikrosiurblio-dozatoriaus pjūvis ir vaizdas iš galo.
[0007] Mikrosiurblys-dozatorius susideda iš cilindrinio korpuso 1, kurio viduje patalpintas skysčio padavimo mazgas, kurį sudaro spiralė 2 ir kūginis elementas 3. Spiralės 2 vienas galas yra laisvas, kitas per kūginį elementą 3 yra pritvirtintas prie vidinės cilindrinio korpuso sienelės, o pjezokeraminis žiedas 4 užmautas ant cilindrinio korpuso 1 išorinės sienelės kūginio elemento tvirtinimo vietoje. Cilindrinio korpuso 1 vidus yra užpildytas skysčiu 5.
[0008] Mikrosiurblys-dozatorius veikia sekančiai:
[0009] Sužadinus pjezokeraminį žiedą 4 iš aukšto dažnio įtampos generatoriaus (brėžinyje nepavaizduotas), jame sukuriami aukšto dažnio virpesiai, kurie, per cilindrinio korpuso 1 sienelę ir kūginį tvirtinimo elementą 3, veikia spiralę 2. Kūginės tvirtinimo elemento formos dėka perduodami pjezokeraminio žiedo virpesiai žymiai sustiprinami. Kadangi spiralės vienas galas yra įtvirtintas, o kitas laisvas, joje susidaro asimetriniai virpesiai, kurie veikdami cilindrinio korpuso 1 viduje esantį skystį 5, perneša virpesių sklidimo kryptimi. Skysčio tolygų padavimo greitį ir padavimo kiekį galima reguliuoti aukšto dažnio generatoriaus įtampa ir impulsų trukme.
[0010] Palyginus su prototipu nauja konstruktyvinių elementų visuma, dėka spiralėje sužadinamų asimetrunių virpesių, leidžia pasiekti tolygų skysčio padavimą bei jo padavimo kiekį.
Mikrosiurblys-dozatorius, susidedantis iš cilindrinio korpuso, kurio viduje patalpintas skysčio padavimo mazgas, ir pjezokeraminio žiedo, b e s i s k i r i a n t i s tuo. kad skysčio padavimo mazgą sudaro spiralė, kurios vienas galas yra laisvas, o kitas per kūginį elementą yra pritvirtintas prie vidinės cilindrinio korpuso sienelės, o pjezokeraminis žiedas tvirtai užmautas ant cilindrinio korpuso išorinės sienelės, kūginio elemento tvirtinimo vietoje.
