[LT] Šis išradimas susijęs su mechanizmu elektromechaniniame cilindriniame užrakte, kurį sudaro cilindrinis korpusas (1), apimantis pasukamą vidinį cilindrą (2) ir užrakinimo priemones (3, 4), kurios paprastai neleidžia pasisukti vidiniam cilindrui (2) cilindrinio korpuso (1) atžvilgiu ir kurios gali būti perstumtos užrakto raktu į atjungimo padėtį, leidžiančią vidinio cilindro (2) pasukimą, užrakto galvutė (5) arba panašus elementas, kuris funkcionaliai sujungtas su vidinio cilindru (2) taip, kad užrakintoje padėtyje neleidžia pasukti vidinio cilindro (20), ir skląsčio elementas (8), kuris elektriškai pasukamas iš pirmosios padėties, numatančios užrakto galvutės (5) užrakinimo padėtį, į antrąją padėtį, kur užrakto galvutei (5) neleidžiama judėti į užrakinimo padėtį. Mechanizmą sudaro apsaugos elementas (11, 11', 11"), kuris, kad atsakytų į užraktą veikiantį smūgį, vibraciją arba kitą mechaninį poveikį, sumontuotas atšokti nuo užrakto konstrukcijoje esančio priešais paviršiaus (13, 13', 13") į skląsčio elementą (8) taip, kad neleistų skląsčio elementui (8) judėti iš minėtos pirmosios padėties į minėtą antrąją padėtį.
[EN] The present invention relates to an arrangement in an electromechanical cylinder lock that comprises a cylinder housing (1) enclosing a turnable inner cylinder (2) and locking means (3, 4) which normally prevent the turning of the inner cylinder (2) relative to the cylinder housing (1) and which may be moved by the key of the lock to a releasing position allowing the turning of the inner cylinder (2), a lock pin (5) or the like which is operatively connected to the inner cylinder (2) so that it in its locking position prevents the turning of the cylinder (2), and a bolt member (8) which is electrically turnable from a first position allowing the locking position of the lock pin (5) to a second position where it prevents the lock pin (5) from moving to its locking position. The arrangement comprises a securing element (11, 11',11'') which, in response to a shock, vibration or other mechanical impulse exerted on the lock, is arranged to bounce from the counter surface (13,13', 13'') included in the lock structure against the bolt member (8) so that it prevents the bolt member (8) from moving from said first position to said second position.
[0001] Šis išradimas susijęs su elektromechaninio cilindrinio užrakto mechanizmu, pareikštu apibrėžties pirmajame punkte.
[0002] Elektromechaniniai cilindriniai užraktai ir panašios užrakinimo priemonės paprastai turi raktą, kuris valdo užrakinimo mechanizmą, ir papildomą elektrinę apsaugą elektroninio kodo arba kito signalo forma. Elektrine apsauga galima paveikti tokias priemones, kurios yra nepriklausomos nuo užrakinimo mechanizmą valdančio rakto, ir atskirai valdyti jėgos perdavimą nuo rakto į konkretų užrakto skląstį arba panašų elementą.
[0003] Technikos lygiu žinomas užrakto mechanizmas, aprašytas US6363762 B1, kuriame įrengtas sudėtinga elektronika valdomas apsaugos elementas, blokuojantis rotoriaus judėjimą.
[0004] Šiuo išradimu siekiama pateikti elektrinį valdymą, naudojant mažus ir plonus elementus, todėl elementams judinti reikalingas energijos kiekis taip pat yra mažas. Nežiūrint to, išradimo tikslas yra šį užrakinimą padaryti patikimu. Tuo tikslu pateikiamas užraktas su skląsčio elementu arba panašiu elementu, kuris stumiamas, o ypač pasukamas, elektrine pavara arba solenoidu, kai skląsčio elementas nebūtinai tiesiogiai suteikia mechaninį saugumą, reikalaujamą elektriniu užrakinimu, bet turi įspėjimo arba leidimo efektą atskiram užrakinimo elementui, kuris iš tikrųjų neleidžia arba leidžia judėjimą, reikalingą užrakto atidarymui, t.y., kai tai susiję su cilindriniu užraktu, specifišką cilindro sukamąjį judėjimą. Šio tipo konstrukcijose energijos naudojimo požiūriu naudinga, kad elektra būtų įjungiama tik tuomet, kai užraktas atidaromas elektromechaniškai, tokio skląsčio elemento judėjimas arba pasukimas nereikalauja per daug jėgos, o judėjimas gali būti sukeltas, pavyzdžiui, užraktą ir (arba) visą jo konstrukciją, kuri standžiai sumontuota ant jo, veikiant smūgiais arba vibracija.
[0005] Šio išradimo tikslas yra pateikti mechanizmą paprastam, bet efektyviam eliminavimui aukščiau aprašyto skląsčio arba panašaus elemento judėjimo, susijusio su elektrine apsauga, į padėtį, leidžiančią atidaryti užraktą, naudojant išorines jėgas, t.y. konkrečiai smūgius, vibraciją arba panašų poveikį arba impulsus, neįjungiant atitinkamo elektros kodo įrenginio.
[0006] Šie išradimo tikslai pasiekiami būdu, aprašytu apibrėžties pirmajame ir kituose punktuose. Mechanizmas pagal šį išradimą sudarytas iš apsaugos elemento, kuris, kad atsakytų į užraktą veikiantį smūgį, vibraciją arba kitą mechaninį poveikį, sumontuotas atšokantis nuo užrakto konstrukcijoje esančio priešais paviršiaus į skląsčio elementą. Tokiu būdu impulsai, veikiantys skląsčio elementą priešinga kryptimi, neleidžia skląsčio elementui judėti į padėtį, kurioje neleidžiama užrakto galvutei judėti į padėtį, neleidžiančią pasukti vidinį cilindrą.
[0007] Pageidautina, kad apsaugos elementas būtų tokios formos ir taip sumontuotas, kad jis paprastai būtų spaudžiamas į esantį priešais paviršių. Kitu sprendimu apsaugos elementas gali būti paspyruokliuotas spyruokle į minėtą esantį priešais paviršių, šis sprendimas gali būti taikomas taip pat tuo atveju, kai esantis priešais paviršius aptariamajame įgyvendinimo variante yra neorientuotas vertikaliai.
[0008] Pageidautina, kad apsaugos elementas būtų pasukamai sujungtas su skląsčio elementu taip, kad jo sukimosi ašis būtų lygiagreti skląsčio elemento sukimosi ašiai, ir geriausia, kad sutaptų su ja. Tačiau veikimo patikimumo požiūriu naudinga, kad kiekvienas elementas turėtų savo fizinę ašį.
[0009] Pageidautina, kad užrakto galvutė turėtų kreipiamąjį paviršių, kuris sumontuotas veikti apsaugos elementą taip, kad grąžintų jį iki esančio priešais paviršiaus, kai vidinis cilindras pasukamas, kad atrakintų užraktą. Tokiu būdu galima apsaugoti apsaugos elemento darbą net tuo atveju, kai elementas dėl purvo, užšalimo, alyvos arba panašių priežasčių paliktas neteisingoje padėtyje. Be to, pageidautina, kad užrakto galvutė taip pat turėtų kreipiamąjį paviršių, kuris būtų sumontuotas grąžinti skląsčio elementą į jo pirmąją padėtį. Taigi, galima garantuoti, kad užrakto galvutė taip pat judės į savo pradinę padėtį, tokiu būdu leidžiant galvutei judėti į užrakinimo padėtį.
[0010] Išradimo įgyvendinimo variante minėtas esantis priešais paviršius sumontuojamas cilindriniame korpuse. Šiuo atveju pageidautina, kad cilindrinis korpusas turėtų kreipiamąjį paviršių tam tikru atstumu nuo esančio priešais paviršiaus taip, kad minėti paviršiai kartu nustatytų apsaugos elemento pasukimo laisvumą.
[0011] Antrame išradimo įgyvendinimo variante minėtas esantis priešais paviršius sumontuotas ant užrakto galvutės. Taigi apsaugos elementas gali turėti iškyšą, kuri yra pakankamai plona jos sukimo judėjimo kryptimi ir kuri sumontuota sąveikauti ir su esančiu priešais paviršiumi, ir su skląsčio elementu taip, kad jie kartu nustatytų apsaugos elemento pasukimo laisvumą. Be to, šis esantis priešais paviršius gali būti ant atskiro elemento, kuris turi standų kontaktą su smūgiais veikiamu paviršiumi.
[0012] Trečiame išradimo įgyvendinimo variante minėtas esantis priešais paviršius sumontuotas ant atskiro kreipiamojo elemento, atremto į užrakto korpusą. Šis kreipiamasis elementas apima, pageidautina, sutrumpintą veleną, atremtą į skląsčio elementą, kai ant sutrumpinto veleno pasukamai sumontuotas apsaugos elementas. Šiuo atveju minėtas esantis priešais paviršius išdėstytas ant iškyšos, sumontuotos kreipiamajame elemente lygiagrečiai sutrumpintam velenui. Mechanizmas taip pat turi, pageidautina, amortizacinį paviršių galimam skląsčio elemento drebėjimui slopinti. Tokiu būdu skląsčio elemento drebėjimo galima išvengti. Minėtas amortizacinis paviršius sumontuojamas, pageidautina, ant iškyšos. Be to, amortizacinis paviršius gali būti sumontuotas taip, kad taip pat slopintų apsaugos elemento judėjimą po drebėjimo poveikio apsaugos elementui.
[0013] Toliau išradimas aprašomas pavyzdžiais su nuorodomis į pridedamus brėžinius, kuriuose:

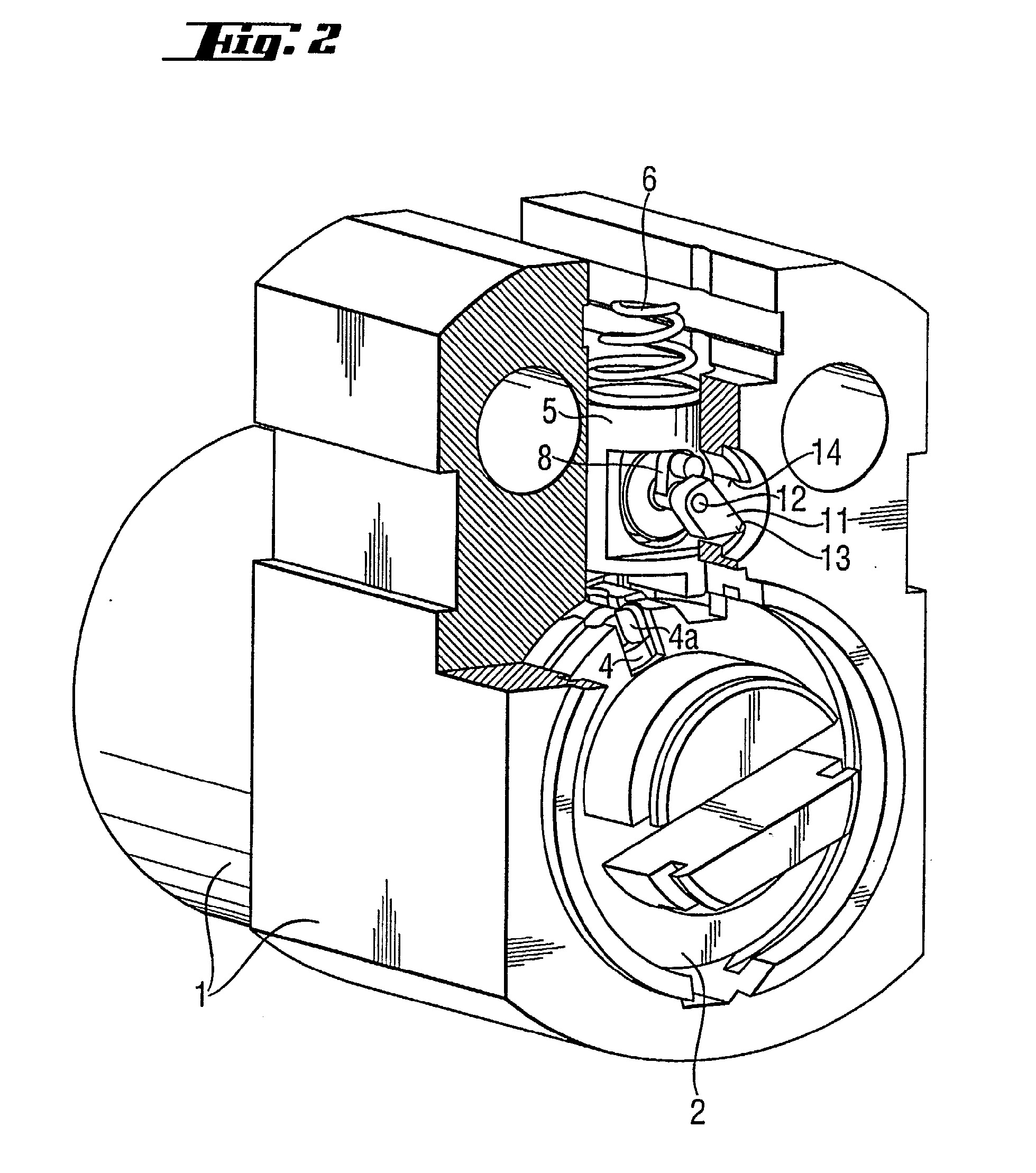

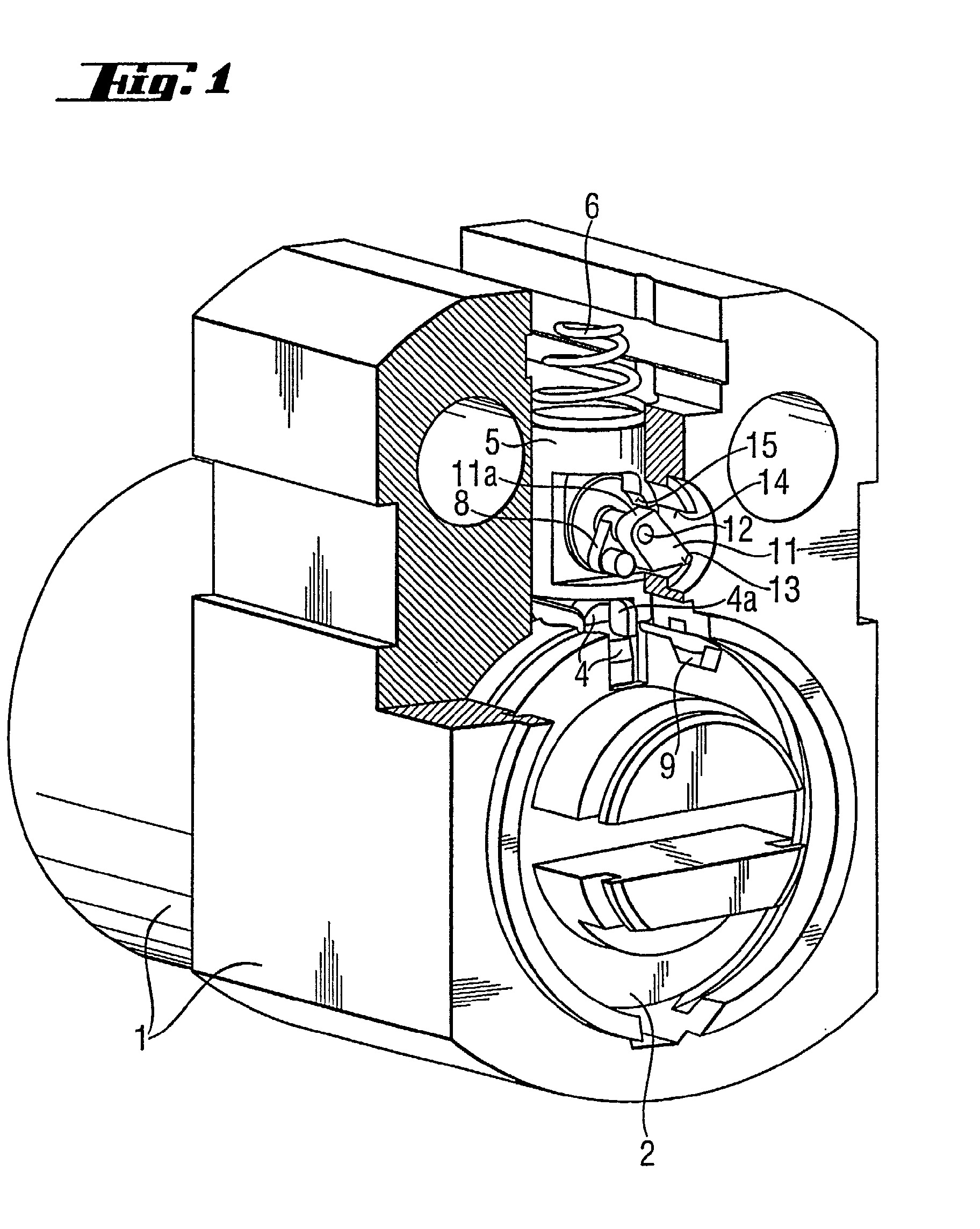

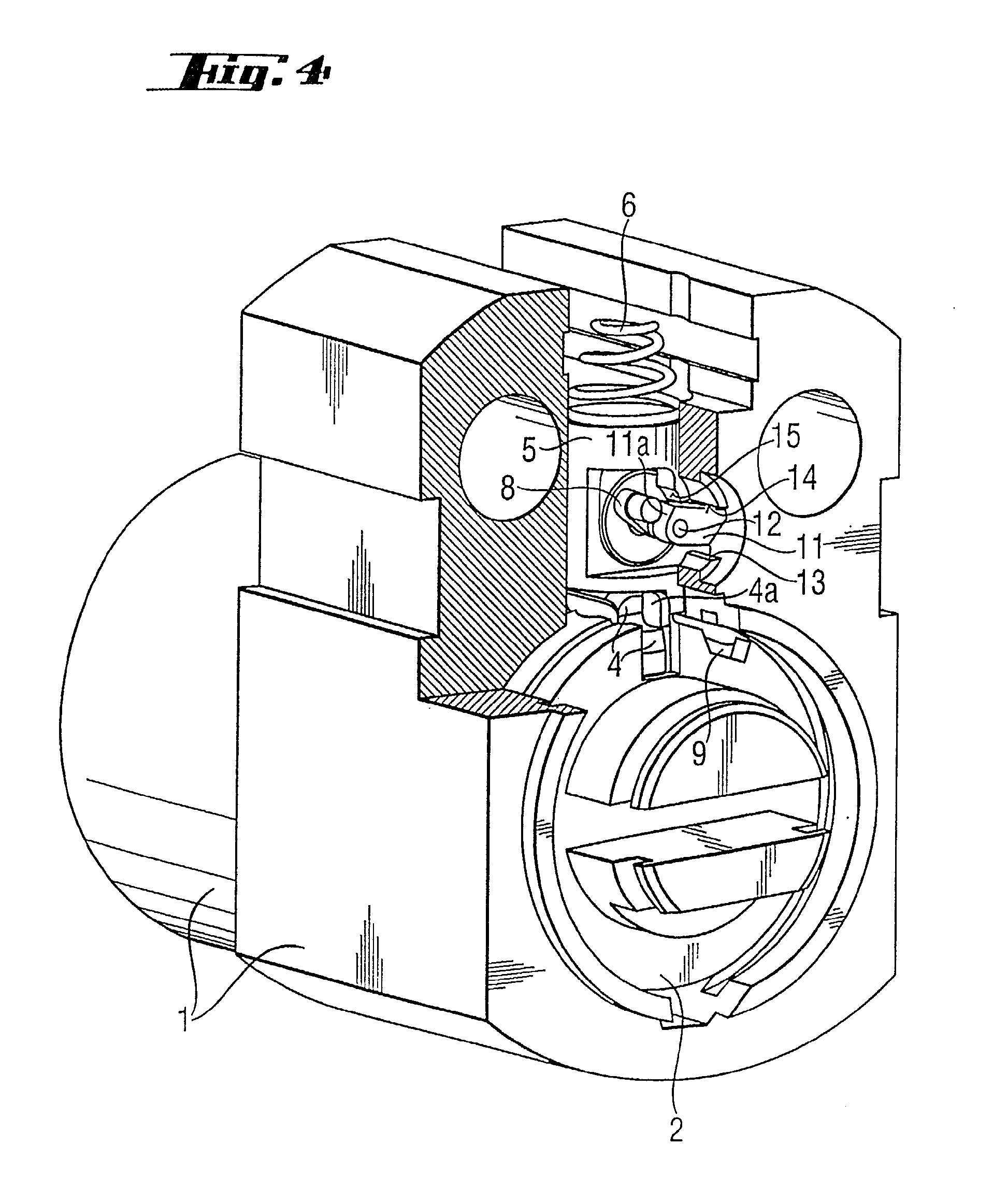

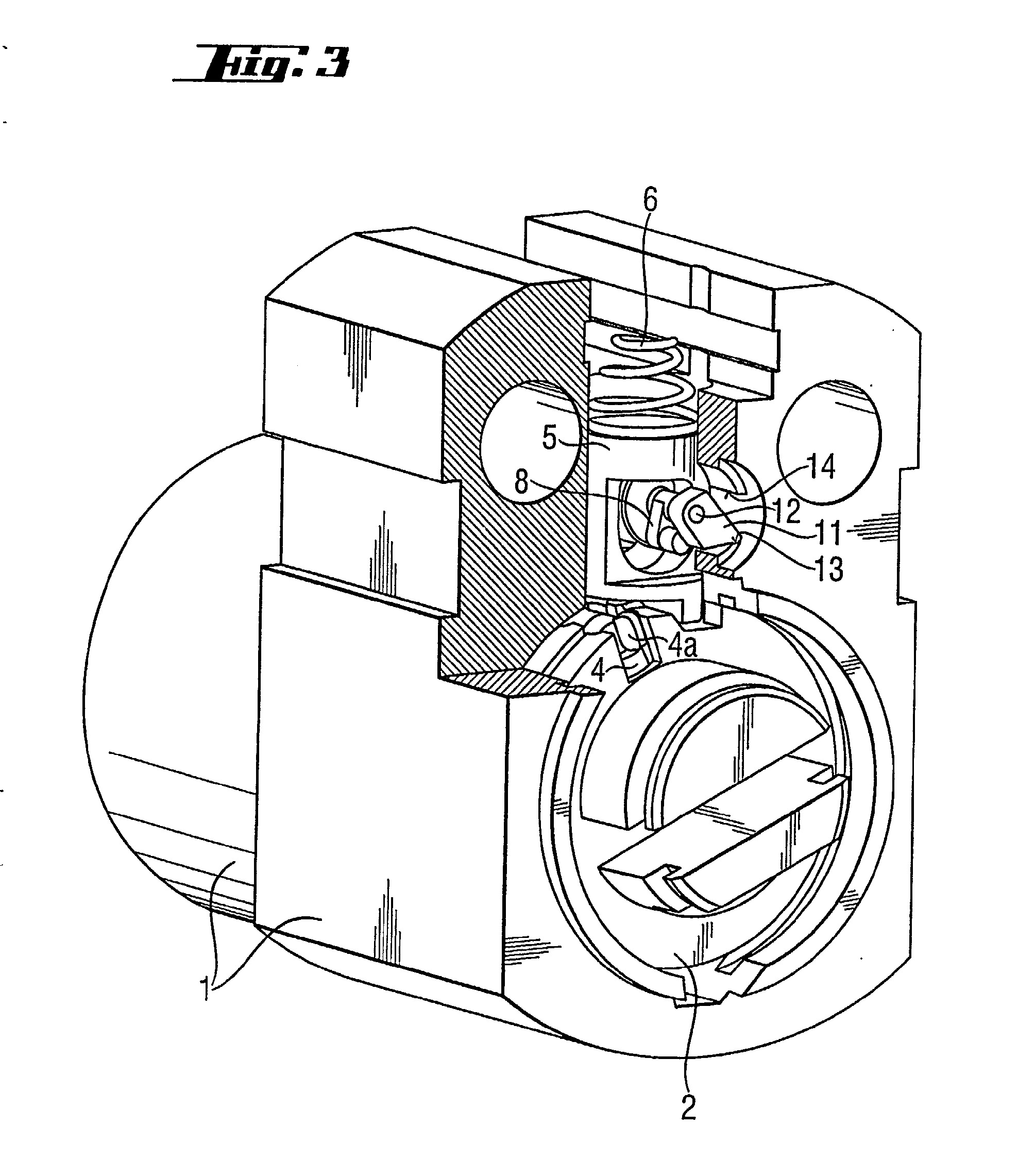

[0014] - Fig. 1 - 4 parodyti užrakto pagal išradimą įgyvendinimo varianto principiniai vaizdai su daliniais pjūviais įvairiose darbo padėtyse;

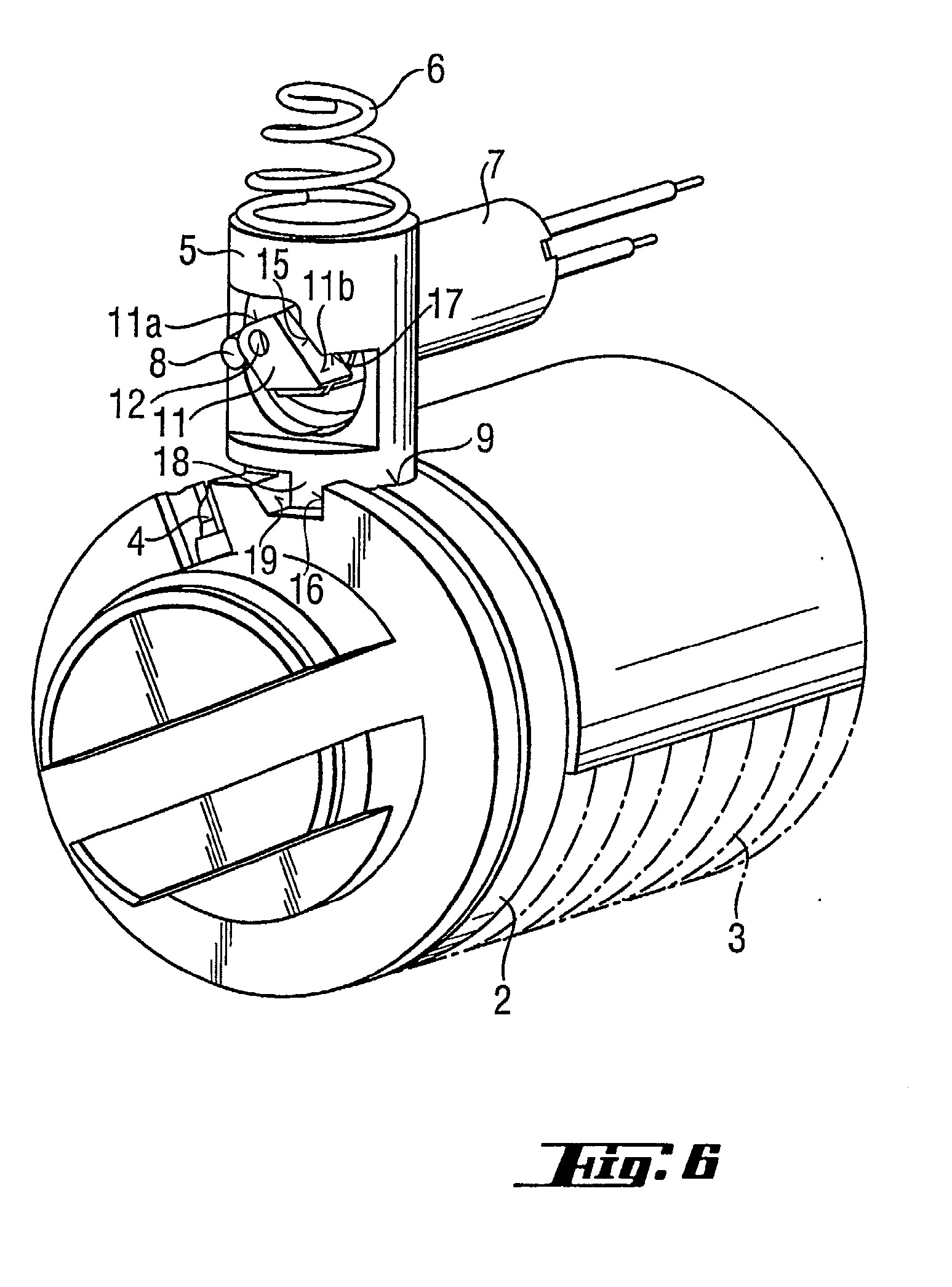

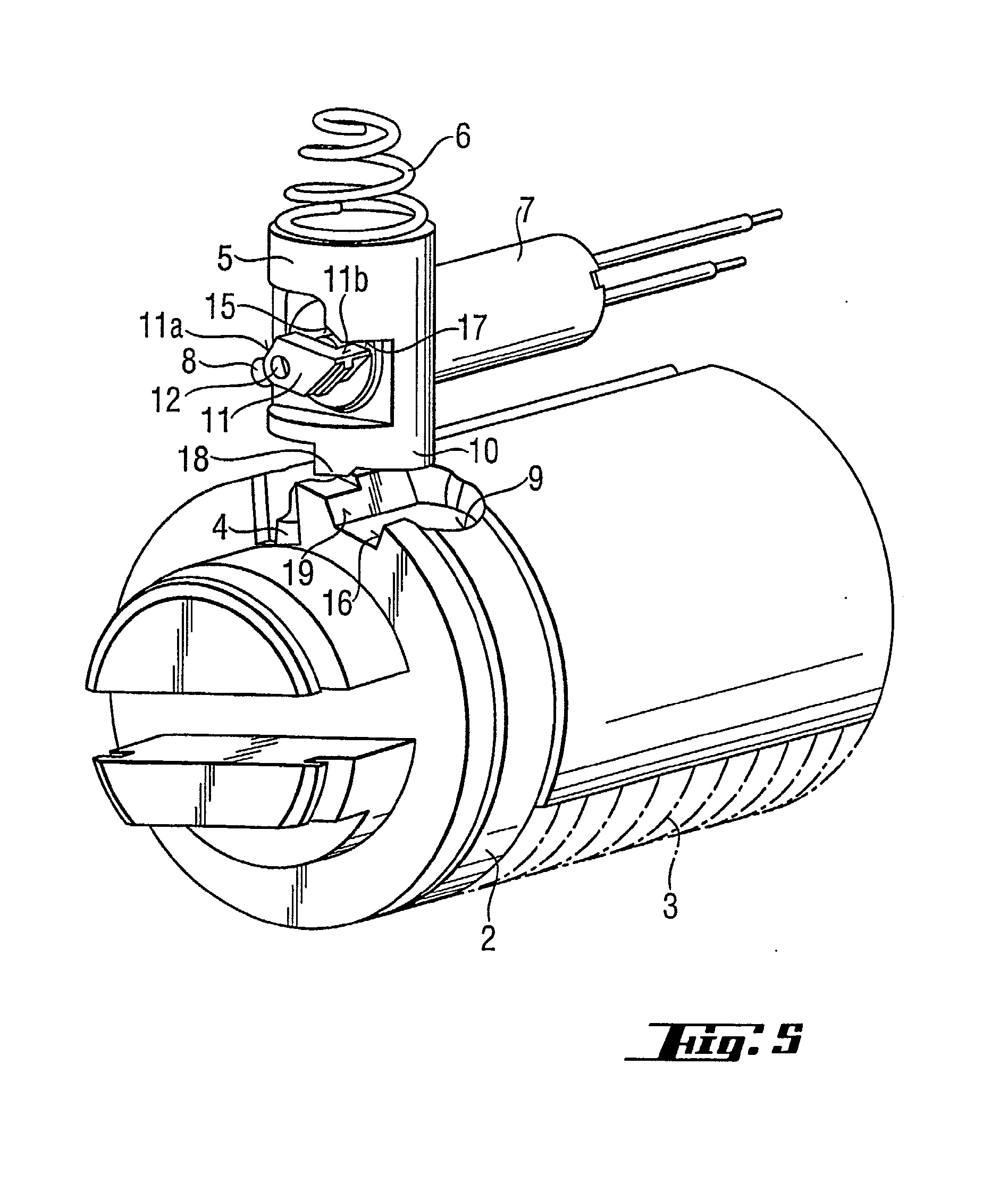

[0015] - Fig. 5 ir 6 parodyta užrakto pagal Fig. 1 - 4 atitraukta darbo padėtis;

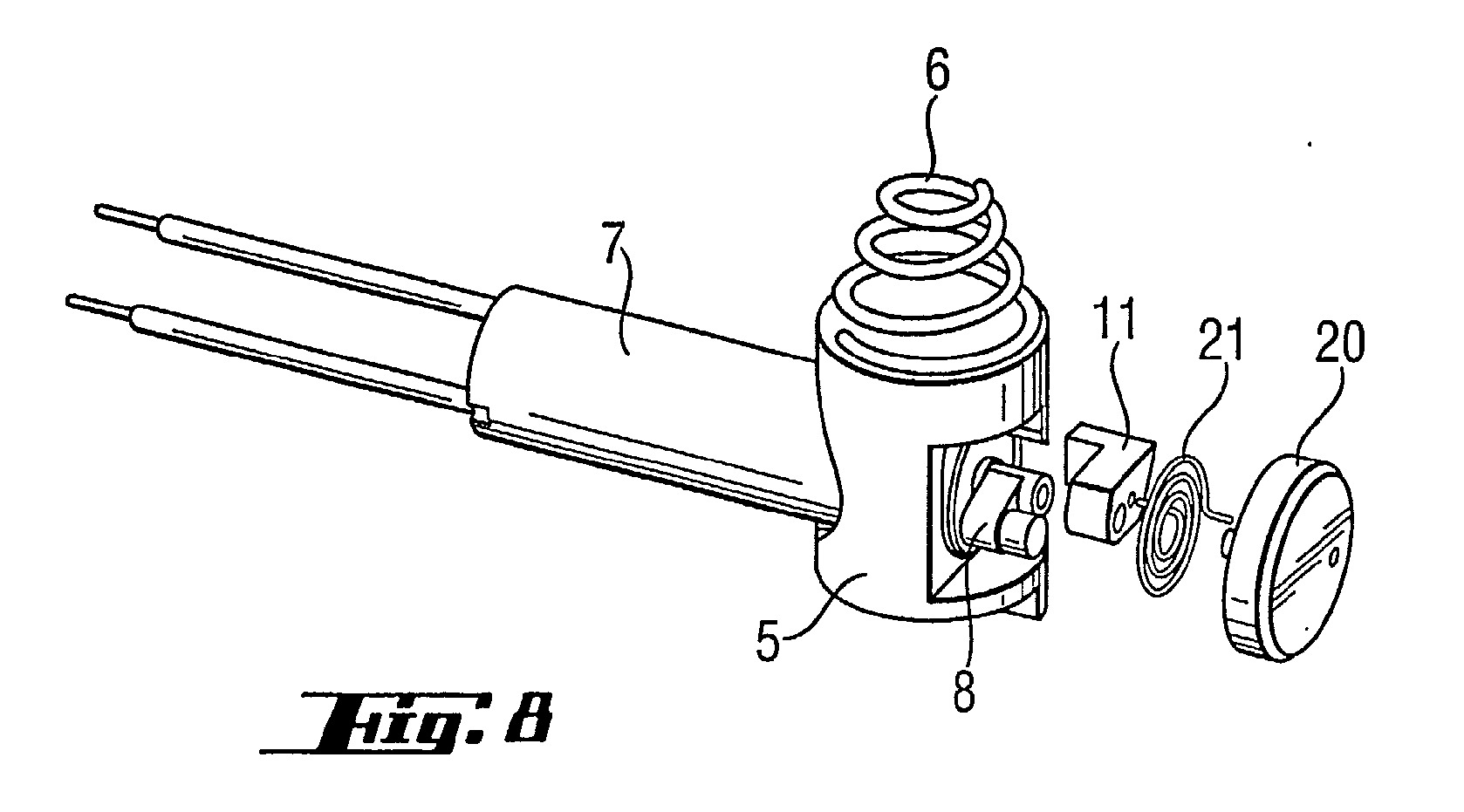

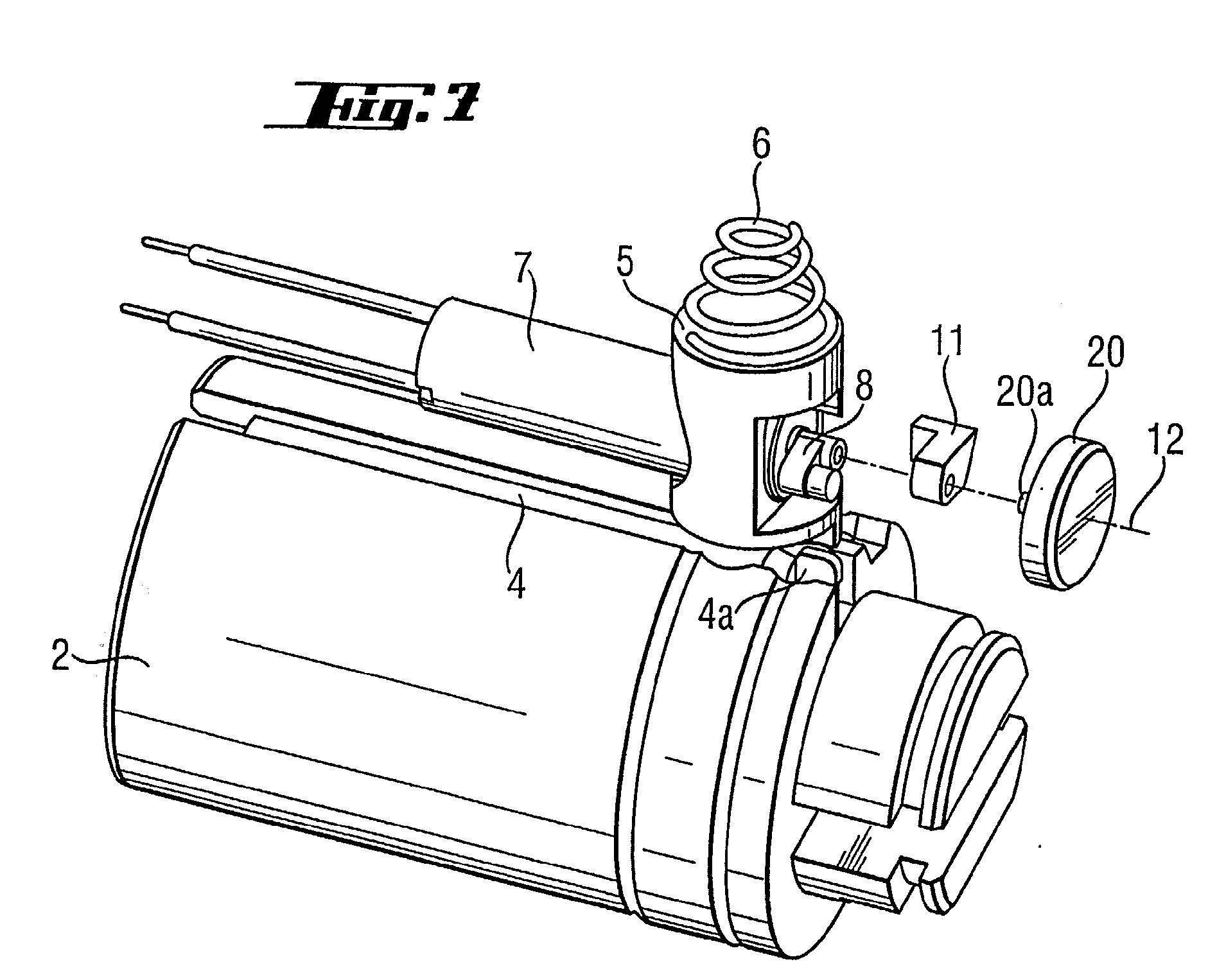

[0016] - Fig. 7 ir 8 parodyti kai kurių susijusių su išradimu mechanizmų išskleisti vaizdai ir daliniai vaizdai;
[0017] - Fig. 9 parodytas alternatyvaus išradimo įgyvendinimo varianto dalinis vaizdas; ir

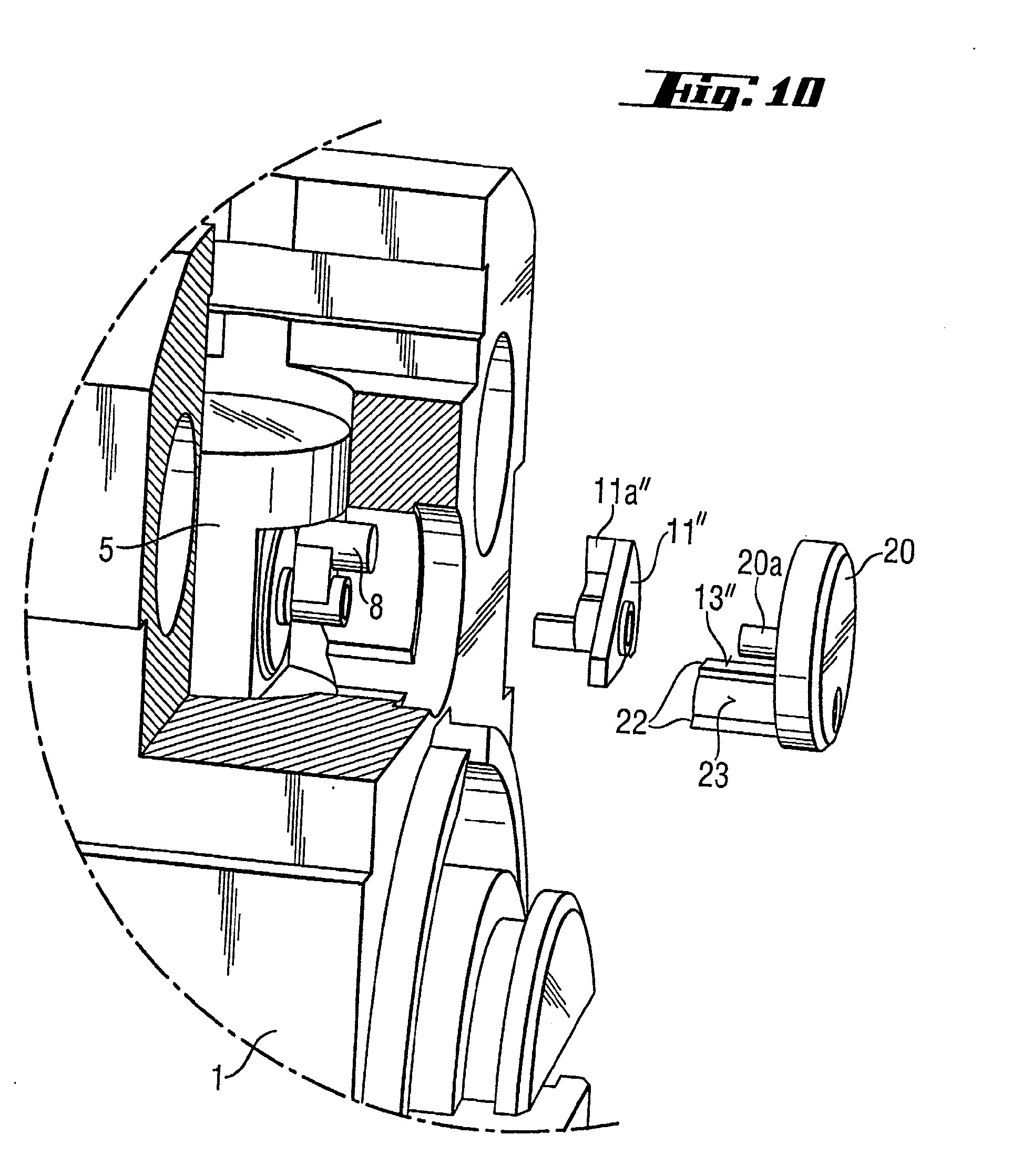

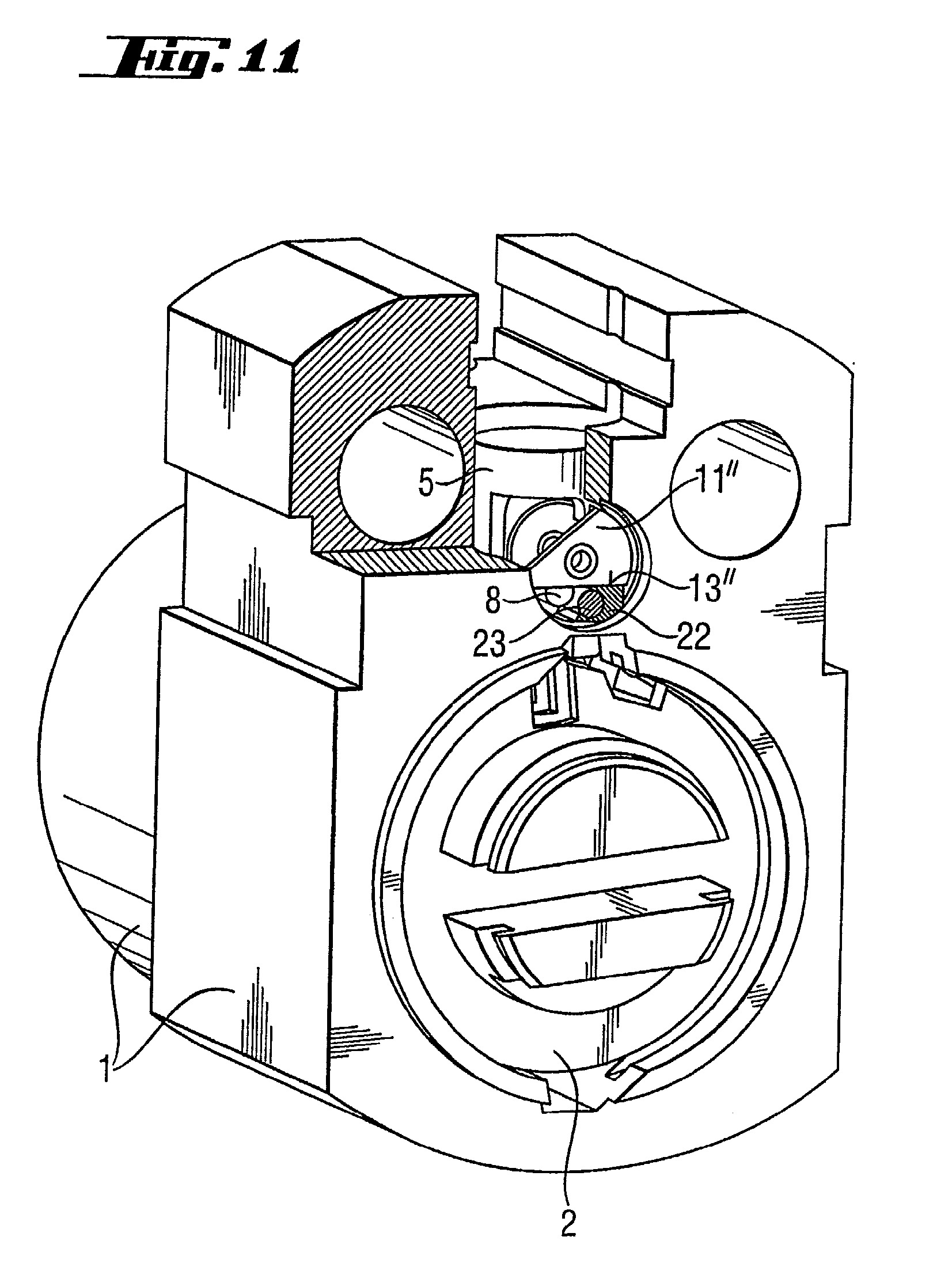

[0018] - Fig. 10 ir 11 parodytas kito alternatyvaus išradimo įgyvendinimo varianto vaizdas,
[0019] Brėžiniuose nuorodos skaičius 1 rodo cilindrinį korpusą elektromechaniniame cilindriniame užrakte, kuris gaubia pasukamą vidinį cilindrą 2, aprašytuose įgyvendinimo variantuose turintį daugybę užrakinimo diskų 3, pasukamų užrakto raktu (neparodytas). Užrakinimo diskai yra žinomi tam tikra prasme kaip tokie, sąveikaujantys su užrakto skląsčiu 4 taip, kad užrakintoje padėtyje pagal Fig. 1 ir 4 užrakto skląstis 4 neleidžia vidiniam cilindrui 2 pasisukti cilindrinio korpuso I atžvilgiu. Kai užrakinimo diskai 3 užrakto raktu išdėstomi jų teisingo pasukimo padėtyje, jie leidžia užrakto skląsčiui 4 judėti į užrakinimo mechanizmo atidarymo padėtį, parodytą Fig. 2 ir 3, taip vidinis cilindras 2 gali būti pasuktas cilindrinio korpuso 1 atžvilgiu. Mechanizmas paprastai žinomas, ypač iš ABLOY užraktų, ir todėl nėra nei parodytas, nei aprašytas šiuo kontekstu.
[0020] Papildomai užraktas turi užrakto galvutę 5 arba panašų elementą, kuris funkcionaliai sujungtas su vidiniu cilindru 2 taip, kad savo užrakinimo padėtyje neleidžia vidiniam cilindrui 2 pasisukti Fig. 3 parodytu būdu. Stabdymo paviršius 10 užrakto galvutėje įtaisytas prieš vidinio cilindro 2 paviršių 9 (žr. Fig. 5), tokiu būdu vidinio cilindro 2 pasukimui sutrukdoma, nors pats užrakto mechanizmas gali būti atidarytas užrakto raktu. Užraktas taip pat turi skląsčio elementą 8, kuris elektriškai (brėžiniuose elektros pavara 7) pasukamas iš pirmosios padėties (Fig. 1 ir 3), nustatančios užrakto galvutės 5 uždarymo padėtį, į antrąją padėtį (Fig. 2), kur neleidžiama užrakto galvutei 5 judėti į padėtį kurioje užrakinamas vidinis cilindras 2.
[0021] Situacijoje pagal Fig. 1 ir mechaninis, ir elektrinis užrakinimas yra užrakintoje padėtyje. Kaip parodyta Fig. 1, užrakto galvutė 5 spyruokle 6 paspartinama link jos užrakintos padėties (dėl paprastumo brėžiniuose neparodytas spyruoklės priešingas paviršius), bet užrakinimo mechanizmo užrakintoje padėtyje užrakto skląstis 4 neleidžia užrakto galvutei 5 judėti. Fig. 2 parodytoje situacijoje į užraktą buvo įvestas teisingas elektroninis kodas, ir todėl elektros pavara 7 pasuka skląsčio elementą 8 į Fig. 2 parodytą padėtį, Tokiu būdu jis neleidžia užrakto galvutei 5 judėti į padėtį kuri neleidžia pasukti vidinio cilindro 2, tokiu būdu vidinis cilindras 2 gali būti pasuktas užrakto raktu cilindrinio korpuso 1 atžvilgiu, ir visas užraktas gali būti atidarytas.
[0022] Fig. 3 parodytoje situacijoje mechaninis užrakinimas buvo atidarytas užrakto raktu (neparodytas), tuo būdu užrakto skląstis 4 juda į išjungimo padėtį taip leisdamas suktis vidiniam cilindrui 2. Šioje padėtyje užrakto skląstis 4 taip pat leidžia judėti užrakto galvutei 5. Šiuo atveju įvestas elektroninis kodas buvo neteisingas, tuo būdu skląsčio elementas 8 nepasukamas į savo viršutinę Fig. 2 parodytą padėtį. Taigi skląsčio elementas 8 netrukdo užrakto galvutei 5, kuri spyruoklės 6 paspartinta juda į Fig. 3 parodytą padėtį kur neleidžiama vidiniam cilindrui 2 pasisukti, nepriklausomai nuo veikiančio užrakinimo mechanizmo mechaninių užrakinimo priemonių 3 ir 4.
[0023] Aprašytoje užrakto konstrukcijoje užrakinimo mechanizmo atidarymas, naudojant tik mechaninį raktą, nėra pakankamas užraktui atidaryti, nebent įvestas elektroninis kodas yra teisingas arba gaunamas kitas elektroninis leidimas, kad paslinktų skląsčio elementą 8 į Fig. 2 parodytą padėtį. Dėl šios priežasties kas nors gali bandyti paveikti skląsčio elementą 8 smūgiais arba vibraciją į užraktą ir (arba) stacionarias konstrukcijas aplink jį. Kai energijos tiekimas į elektros pavarą 7 nutraukiamas, jokios esminės jėgos neveikia skląsčio elemento 8, bet galima naudojant aukščiau minėtus išorinius impulsus pastumti skląsčio elementą 8 į Fig. 2 parodytą padėtį, kur jis neleis užrakto galvutei 5 judėti į padėtį, kuri užrakina vidinį cilindrą 2, tuo būdu užraktas gali būti atidarytas užrakto raktu be jokio elektroninio kodo arba kitos apsaugos. Kad būtų tam sutrukdyta, užraktas pagal šį išradimą turi apsaugos elementą, kuris, kad atsakytų į užraktą veikiantį smūgį, vibraciją arba kitą mechaninį poveikį, sumontuotas atšokti nuo užrakto konstrukcijoje esančio priešais paviršiaus į skląsčio elementą 8 ir tokiu būdu neleistų skląsčio elementui judėti į Fig. 2 parodytą padėtį.
[0024] Įgyvendinimo variante pagal Fig. 1 - 4 esantis priešais paviršius 13 išdėstomas cilindriniame korpuse 1. Apsaugos elementas 11, atsakydamas į užraktui perteikiamus smūgius arba vibracijas, atšoksta nuo esančio priešais paviršiaus 13, tuo būdu paviršius 11 a dėl minėto smūgio arba vibracijos trenkiasi į skląsčio elementą 8, kuris stumiamas link viršutinės padėties, kaip parodyta Fig. 4, ir tokiu būdu trukdoma skląsčio elementui 8 judėti iš padėties pagal Fig. 1 ir 3 į Fig. 2 parodytą padėtį. Cilindrinis korpusas 1 taip pat turi kreipiamąjį paviršių 14 tam tikru atstumu nuo esančio priešais paviršiaus 13 taip, kad minėti paviršiai 13 ir 14 kartu nustato apsaugos elemento 11 pasukimo laisvumą.
[0025] Fig. 5 pavaizduota galima situacija, kurioje apsaugos elementas 11 dėl purvo, alyvos, šalčio arba panašių priežasčių lieka padėtyje, kuri grąžina skląsčio elementą 8. Fig. 6 parodyta kaip šios paklaidos sąlygos yra normalizuotos. Procedūra yra tokia. Kol vidinis cilindras 2 sukamas, spyruoklė 6 stumia užrakto galvutę 5 į išpjovą vidiniame cilindre (žiūr. Fig. 6), kreipiamasis paviršius 17 užrakto galvutėje spaudžia apsaugos elementą 11 į pradinę jo padėtį joje sumontuoto esančio priešais paviršiaus 11 b priemonėmis. Stengiantis kitą kartą atidaryti, skląsčio elementui 8 leidžiama suktis į padėtį pagal Fig. 1, leidžiančią atidaryti užraktą be apsaugos elemento 11, trukdančio jam dėl minėtų paklaidos sąlygų. Dėl aiškumo cilindrinis korpusas neparodytas Fig. 5 ir 6.
[0026] Užrakto galvutė 5 taip pat turi kreipiamąjį paviršių 15, kuris veikia skląsčio elementą 8 ir pasuka jį atgal į pradinę padėtį pagal Fig. 1. Tai įvyksta taip, kad padėtyje pagal Fig. 2 vidinis cilindras 2 toliau sukamas raktu, tuo būdu vidinio cilindro paviršius 16 atsitrenkia į užrakto galvutės 5 iškyšą 18 (žiūr. Fig. 5) ir sukelia nedideli užrakto galvutės 5 pasisukimą, tuo būdu kreipiamasis paviršius 15, kol sukama, tuo pačiu metu spaudžia skląsčio elementą 8 tolyn nuo padėties pagal Fig. 2 į padėtį pagal Fig. 1. Todėl po to, kai skląsčio elementas 8 grąžinamas į padėtį pagal Fig. 1, kur jis netrukdo užrakto galvutei 5 judėti, vidinis cilindras 2 pasukamas atgal, spyruoklė 6 spaudžia užrakto galvutę 5 į įdubą vidiniame cilindre, kurio kreipiamasis paviršius 19 pakelia ją iki padėties pagal Fig. 1, kur ji guli ant užrakto skląsčio 4. Taigi, praktiškai užrakto skląstis 4 šiuo atveju nepakeliamas. Vietoj to tuo pačiu metu, kai vidinis cilindras 2 pasukamas atgal, iškyša 4a ant užrakto skląsčio 4 taip pat pasuka užrakto galvutę 5 į jos pradinę padėtį.
[0027] Fig. 7 ir 8 parodytas atramos montavimas susijusiems su išradimu skląsčio elementui 8 ir apsaugos elementui 11. Geriau, kai apsaugos elementas 11 turi atramą tokiu būdu, kad jo pasisukimo ašis 12 yra lygiagreti skląsčio elemento 8 pasukimo ašiai, o geriau, kai sutampa su ja, be to, jis turi savo atskirą veleną. Tuo tikslu mechanizmas turi kreipiamąjį elementą 20, atremtą į cilindrinį korpusą 1, ir kreipiamasis elementas turi sutrumpintą veleną 20a, skirtą apsaugos elementui 11. Sutrumpintas velenas 20a gali būti skląsčio elemento 8 pasukimo ašies tęsinys, tačiau jis yra visiškai nepriklausomas nuo skląsčio elemento pasukimo.
[0028] Apsaugos elementas 11 taip suformuotas, kad jis paprastai spaudžiamas į esantį priešais paviršių 13 Fig. 1 - 3 parodytu būdu. Fig. 8 parodytas atvejis su spyruokle 21, kurios dėka gali būti užtikrinta, jei taip nusprendžiama, kad apsaugos elementas 11 stovėtų normaliai savo pradinėje padėtyje prieš esantį priešais paviršių 13. Tokiu būdu, šis sprendimas gali būti taikomas net tuo atveju, kai esantis priešais paviršius 13 yra nevertikalus svarstomame įgyvendinimo variante.

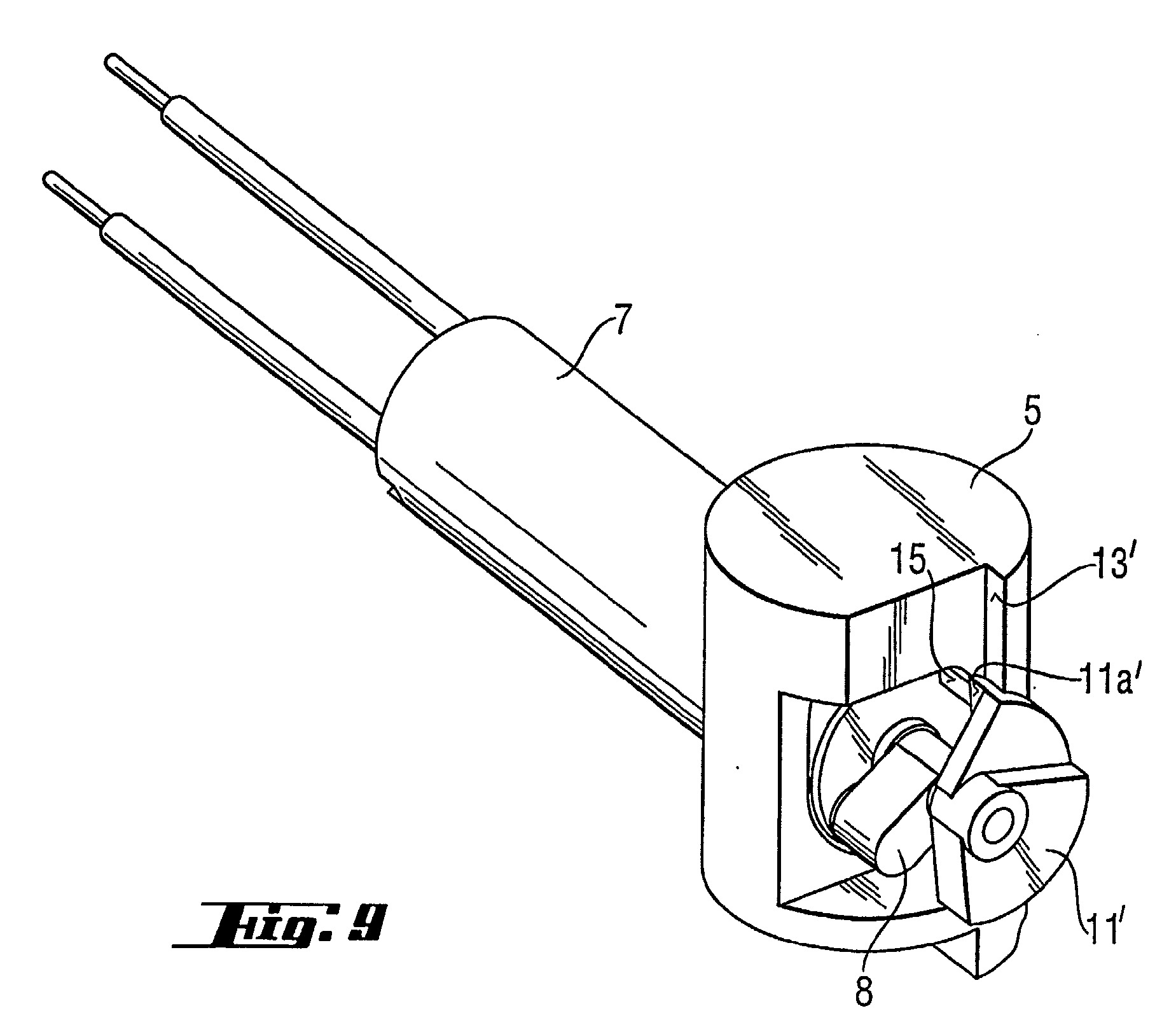

[0029] Fig. 9 parodytas alternatyvus įgyvendinimo variantas pagal išradimą, kur apsaugos elemento 11' esantis priešais paviršius 13' sumontuotas ant užrakto galvutės 5. Taip pat šiame variante apsaugos elementas 11' suformuotas taip, kad jis paprastai spaudžiamas į esantį priešais paviršių 13' Fig. 9 parodytu būdu. Šiame įgyvendinimo variante apsaugos elementas 11' turi iškyšą 11a', kuri sumontuota taip, kad sąveikautų ir su esančiu priešais paviršiumi 13', ir su skląsčio elementu 8 taip, kad jie kartu apibrėžtų apsaugos elemento 11' sukimosi laisvumą. Šiuo atveju apsaugos elementas 11' atšoksta nuo esančio priešais paviršiaus 13', tuo būdu iškyša 11a' smogia į skląsčio elementą 8 ir sutrukdo jam judėti į viršutinę padėti, kur jis trukdytų užrakto galvutės 5 judėjimui į užrakinimo padėtį.
[0030] Esantis priešais paviršius taip pat gali būti sumontuotas ant atskiro elemento, kuris turi standų kontaktą su smūgio veikiamu paviršiumi. Vienas iš tokių išradimo panaudojimų atskleistas Fig. 10 ir 11. Šiame sprendime kreipiamasis elementas 20, atremtas į cilindrinį korpusą 1, turi sutrumpintą veleną 20a apsaugos elementui 11", Apsaugos elementas 11" turi iškyšą 11 a", Šiuo atveju esantis priešais paviršius 13" sumontuotas ant iškyšos 22 kreipiamajame elemente 20, o iškyša yra lygiagreti sutrumpintam velenui 20a. Praktiškai kreipiamuoju elementu yra, pavyzdžiui, kniedijimas prie cilindrinio korpuso 1, tuo būdu išorinės vibracijos perduodamos iš kreipiamojo paviršiaus 13" į apsaugos elementą 11" (neparodyta brėžiniuose). Be to, iškyša 22 turi amortizacinį paviršių 23, kuris slopina skląsčio elemento 8 judėjimą, Tuo būdu galima sutrukdyti skląsčio elementui 8 atšokti į neleistiną padėtį. Amortizacinis paviršius 23 tuo pačiu metu gali slopinti apsaugos elemento 11" judėjimą po to, kai jis iš pradžių buvo paveiktas atšokimo. Šiuo atveju apsaugos elemento 11" grąžinimas prieš kreipiamąjį paviršių 13" gali būti atliktas arba svorio jėgos priemonėmis, arba paspartintas spyruokle. Praktiškai amortizaciniu paviršiumi gali būti atskiras elementas, padarytas iš tinkamos amortizacinės medžiagos, tvirtinamos prie iškyšos 22, bet taip pat yra keli kiti įmanomi būdai įrengti amortizaciją.
[0031] Sprendimas pagal išradimą yra nepriklausomas nuo naudojamo mechaninio užrakinimo tipo, t.y. išradimas neapsiriboja cilindriniu užraktu, turinčiu pasukamus užrakinimo diskus, bet išradimas taip pat gali būti taikomas kitiems mechanizmams, pavyzdžiui, perjungimo mechanizmams. Paprastai tokiais atvejais atramą, suteiktą užrakinimo skląsčiu užrakto galvutei, reikia pakeisti kitu mechanizmu.
[0032] Sprendimas pagal išradimą, apart panaudojimo cilindriniams užraktams, gali būti naudojamas kitiems objektams, kur smūgiai ir vibracija gali sukelti panašios rūšies problemas, pavyzdžiui, įstatomoms spynoms, kurios įstatomas į duris arba kitus panašius objektus.
[0033] Tokiu būdu išradimas neapribojamas aukščiau aprašytais panaudojimais, o įmanomos kelios kitos modifikacijos pridedamos apibrėžties apimtyje.
1. Mechanizmas elektromechaniniame cilindriniame užrakte, kurį sudaro cilindrinis korpusas (1), apimantis pasukamą vidinį cilindrą (2) ir užrakinimo priemones (3, 4), kurios paprastai neleidžia pasisukti vidiniam cilindrui (2) cilindrinio korpuso (1) atžvilgiu ir kurios gali būti perstumtos užrakto raktu į atjungimo padėtį, leidžiančią vidinio cilindro (2) pasukimą, užrakto galvutė (5) arba panašus elementas, kuris funkcionaliai sujungtas su vidiniu cilindru (2) taip, kad užrakintoje padėtyje neleidžia pasisukti vidiniam cilindrui (2), ir skląsčio elementas (8), kuris elektriškai pasukamas iš pirmosios padėties, numatančios užrakto galvutės (5) užrakinimo padėtį, į antrąją padėtį, kur užrakto galvutei (5) neleidžiama judėti į užrakinimo padėtį, b e s i s k i r i a n t i s tuo, kad mechanizmą sudaro apsaugos elementas (11, 11', 11 "), kuris, kad atsakytų į užraktą veikiantį smūgį, vibraciją arba kitą mechaninį poveikį, sumontuotas atšokti nuo užrakto konstrukcijoje esančio priešais paviršiaus (13, 13', 13") į skląsčio elementą (8) taip, kad neleistų skląsčio elementui (8) judėti iš minėtos pirmosios padėties į minėtą antrąją padėtį.
2. Mechanizmas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad apsaugos elementas (11, 11', 11") turi tokią formą ir taip sumontuotas, kad jis paprastai yra spaudžiamas į esantį priešais paviršių (13, 13', 13").
3. Mechanizmas pagal 1 arba 2 punktą, b e s i s k i r i a n t i s tuo, kad apsaugos elementas (11, 11', 11") paspyruokliuotas spyruokle į esantį priešais paviršių (13, 13', 13 ").
4. Mechanizmas pagal bet kurį vieną iš ankstesnių punktų, b e s i s k i r i a n t i s tuo, kad apsaugos elementas (11', 11 ") pasukamai sujungtas su skląsčio elementu (8) taip, kad jo sukimosi ašis (12) yra lygiagreti skląsčio elemento (8) sukimosi ašiai ir pageidautina, kad sutaptų su ja.
5. Mechanizmas pagal bet kurį vieną iš ankstesnių punktų, b e s i s k i r i a n t i s tuo, kad užrakto galvutė (5) turi kreipiamąjį paviršių (17), kuris sumontuotas veikti apsaugos elementą (11) taip, kad grąžintų jį iki esančio priešais paviršiaus (13), kai vidinis cilindras (12) pasukamas, kad atrakintų užraktą.
6. Mechanizmas pagal 5 punktą, b e s i s k i r i a n t i s tuo, kad užrakto galvutė (5) taip pat turi kreipiamąjį paviršių (15), kuris sumontuotas grąžinti skląsčio elementą (8) į pirmąją padėtį,
7. Mechanizmas pagal bet kurį vieną iš ankstesnių punktų, b e s i s k i r i a n t i s tuo, kad minėtas esantis priešais paviršius (13) sumontuotas cilindriniame korpuse (1).
8. Mechanizmas pagal 7 punktą, b e s i s k i r i a n t i s tuo, kad cilindrinis korpusas (1) turi kreipiamąjį paviršių (14) tam tikru atstumu nuo esančio priešais paviršiaus (13) taip, kad paviršiai (13, 14) kartu nustato apsaugos elemento (11) pasukimo laisvumą.
9. Mechanizmas pagal bet kurį vieną iš ankstesnių 1 - 6 punktų, b e s i s k i r i a n t i s tuo, kad minėtas esantis priešais paviršius (13') sumontuotas ant užrakto galvutės (5).
10. Mechanizmas pagal 9 punktą, b e s i s k i r i a n t i s tuo, kad apsaugos elementas (11') turi iškyšą (11a'), pakankamai ploną jos sukimo judėjimo kryptimi ir sumontuotą sąveikauti ir su esančiu priešais paviršiumi (13'), ir su skląsčio elementu (8) taip, kad pastarieji kartu nustatytų apsaugos elemento (11') pasukimo laisvumą.
11. Mechanizmas pagal bet kurį vieną iš ankstesnių 1 - 4 punktų, b e s i s k i r i a n t i s tuo, kad esantis priešais paviršius (13") sumontuotas ant atskiro kreipiamojo elemento (20), atremto į užrakto korpusą (1).
12. Mechanizmas pagal 11 punktą, b e s i s k i r i a n t i s tuo, kad kreipiamasis elementas (20) apima, pageidautina, sutrumpintą veleną (20a), atremtą į skląsčio elementą (8), o ant sutrumpinto veleno pasukamai sumontuotas apsaugos elementas (11").
13. Mechanizmas pagal 11 arba 12 punktą, b e s i s k i r i a n t i s tuo, kad esantis priešais paviršius (13") išdėstytas ant iškyšos (22), sumontuotos kreipiamajame elemente (20) lygiagrečiai sutrumpintam velenui (20a).
14. Mechanizmas pagal bet kurį vieną iš ankstesnių 11 - 13 punktų, b e s i s k i r i a n t i s tuo, kad jis taip pat turi amortizacinį paviršių (23) galimam skląsčio elemento (8) drebėjimui slopinti ir kad minėtas amortizacinis paviršius (23) sumontuotas, pageidautina, ant iškyšos (22).
15. Mechanizmas pagal 14 punktą, b e s i s k i r i a n t i s tuo, kad amortizacinis paviršius (23) sumontuotas slopinti apsaugos elemento (11") judėjimą po drebėjimo poveikio apsaugos elementui (11").
