[LT] Išradimas priklauso įrenginiams, skirtiems gesinti gaisro židinius smulkiai išpurslintu vandeniu. Automatinį hidraulinį ir pneumatinį švirkštą sudaro vandens kamera (1), suslėgtojo oro kamera (2), greitojo veikimo vožtuvas (3), greitojo veikimo vožtuvo automatinio valdymo mechanizmas (4), suslėgtojo oro ir vandens šaltiniai. Vandens kamera (1) pildoma iš vandens šaltinio ar rezervuaro, suslėgtojo oro kamera (2) - iš suslėgtojo oro šaltinio ar rezervuaro. Atsidarius greitojo veikimo vožtuvui (3), sujungiamos vandens (1) ir suslėgtojo oro (2) kameros. Plečiantis oras išstumia vandenį iš vandens kameros (1), dėl kurio vandens čiurkšlė yra susmulkinama į mažus lašelius. Aktyvavus greitojo veikimo vožtuvo automatinio valdymo mechanizmą (4) procesas nuolat kartojamas ir vandens čiurkšlės išstumiamos serijomis.
[EN] The device in question is one of those devices designated to extinguish fires with very fine water mist. An automatic hydraulic and pneumatic nozzle consists of a water chamber (1), a compressed air chamber (2), a fast response valve (3), a fast response valve automatic control mechanism (4), and compressed air and water sources. The water chamber (1) is supplied from water source or reservoir; the compressed air chamber (2) is supplied from the compressed air source or reservoir. Expanding air expels water from the water chamber (1) due to that water jet is divided into fine droplets. After having activated the fast response valve automatic control mechanism (4) process is repeated constantly and water jets are ejected in series.
[0001] Išradimas priklauso įrenginiams, skirtiems gesinti gaisro židinius maksimaliai išnaudojant fizines ir chemines vandens gesinimo savybes. Jis priskiriamas impulsinių švirkštų grupei, nes vandens čiurkšlės tiekiamos impulsais.
[0002] Žinomi hidrauliniai ir pneumatiniai impulsiniai švirkštai (WO9964111) veikia be automatinio vandens čiurkšlių išstūmimo nepertraukiamomis serijomis, yra didesnių matmenų ir svorio.
[0003] Tokių švirkštų trūkumai: 1) gana ilgas vandens čiurkšlės parengimo išstumti laikotarpis; 2) dėl didesnių švirkšto matmenų vandens čiurkšlė pasklinda gana dideliame plote, o įvertinus laiko tarpą tarp išstumiamų čiurkšlių, neužtikrinamas reikiamas vandens tiekimo intensyvumas į degantį paviršių; 3) išstumiant čiurkšlę atsiranda didelė atatranka; 4) švirkštai nėra pakankamai efektyvūs gesinti nedideliems židiniams, miestuose sudarantiems daugumą visų kilusių gaisrų.
[0004] Išradimo tikslas - nedidelių gaisro židinių gesinimas naudojant hidraulinį ir pneumatinį švirkštą, automatiškai serijomis išstumiantį vandens čiurkšles.
[0005] Tikslas yra pasiekiamas, nes suveikia automatinio valdymo mechanizmas, leidžiantis išstumti vandens čiurkšles reikiamu intensyvumu. Tam parenkama atitinkamai mažesnių matmenų ir svorio vandens ir suslėgtojo oro kameros, užtikrinančios pageidaujamą vandens čiurkšlių sklaidą, sumažinančios bendrą hidraulinio ir pneumatinio švirkšto svorį bei atatrankos jėgą.

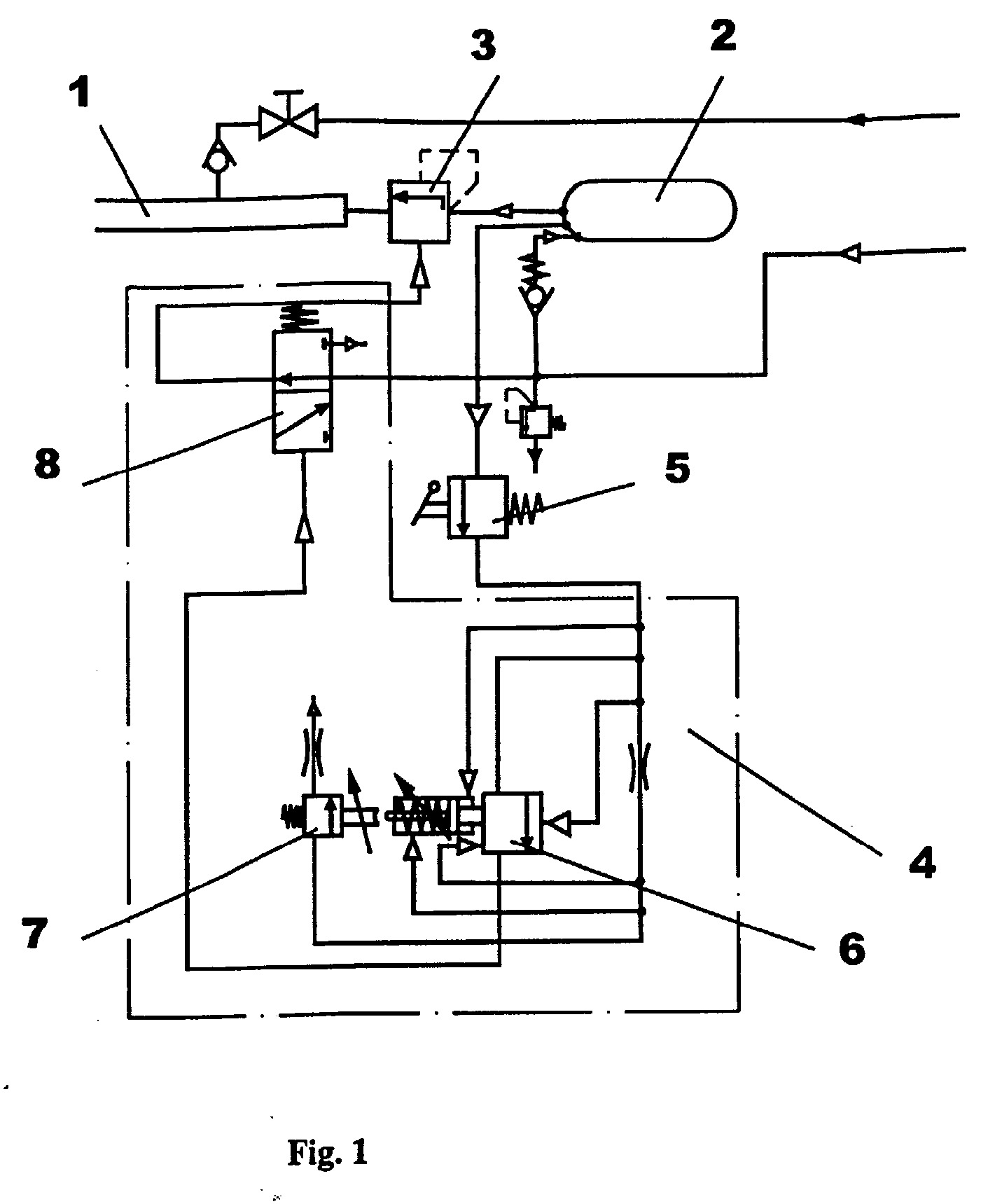

[0006] Bendra principinė naujų savybių hidraulinio ir pneumatinio švirkšto schema parodyta 1 pav.
[0007] Automatinis hidraulinis ir pneumatinis švirkštas veikia taip: vandens kamera 1 pripildoma iš atskiro vandens šaltinio ar rezervuaro, o suslėgtojo oro kamera 2 - iš atskiro suslėgtojo oro šaltinio ar talpyklos. Perjungus paleidimo vožtuvą 5 į darbinę padėtį aktyvuojamas greitojo veikimo vožtuvo 3 automatinio valdymo reguliuojamo mechanizmo 4 darbas. Dirbant greitojo veikimo vožtuvo automatinio valdymo reguliuojamam mechanizmui, greitojo veikimo vožtuvas periodiškai atsidaro ir užsidaro tol, kol vožtuvas 5 bus darbinės padėties. Automatinio valdymo mechanizmą 4 sudaro reguliuojamojo valdymo vožtuvai 6 ir 7 bei greitojo veikimo vožtuvo 3 padėties perjungimo vožtuvas 8. Vožtuvas 6 turi reguliuojamą spyruoklę, o vožtuvas 7 - reguliuojamos padėties kumštelį. Vožtuvai 6 ir 7, valdydami vožtuvą 8, užtikrina, kad greitojo veikimo vožtuvo 3 atsidarys ir užsidarys reikiamu metu.
[0008] Periodiškai atsidarant ir užsidarant greitojo veikimo vožtuvui 3, vanduo impulsais išstumiamas iš vandens kameros 1.
[0009] Parenkant reikiamų parametrų vandens kamerą 1 bei reguliuojant greitojo veikimo vožtuvo automatinio valdymo mechanizmo 4 darbą, kuris nustatomas keičiant vožtuvo 6 spyruoklės įveržimą bei vožtuvo 7 kumštelio padėtį, pasiekiamos optimaliausios nedidelių gaisro židinių gesinimo savybės, užtikrinamas pakankamas vandens tiekimo intensyvumas, sumažinamas bendras hidraulinio ir pneumatinio švirkšto svoris bei atatranka, nes išstumiamos vandens čiurkšlės yra mažesnės masės, tačiau didesnio dažnio.
Automatinis hidraulinis ir pneumatinis švirkštas, susidedantis iš paleidimo vožtuvo, vandens kameros ir suslėgto oro kameros, kurios sujungiamos greito veikimo vožtuvu, b e s i s k i r i a n t i s tuo, kad įrengtas greito veikimo vožtuvo automatinio valdymo mechanizmas, kurį sudaro du reguliuojamų parametrų vožtuvai ir greito veikimo vožtuvo padėties perjungimo vožtuvas.
