[LT] Išradimas yra iš statybų srities ir gali būti panaudota įrengiant pertvaras tarp butų aukštuminiuose ar karkasinio tipo pastatuose. Monolitinės perdangos eksploatacijos metu deformuojasi, jos išlinksta. Todėl tarp perdangų apačios ir atitvarų viršus yra paliekamas kompensacinis tarpas, kuris užpildomas elastinga, garsą izoliuojančia medžiaga - mineraline vata, leidžiančia išvengti koncentruotų apkrovų atitvaros sienelėse. Mineralinės vatos įdėklai iš lauko pusių apsaugomi tinko sluoksniu. Tokiu būdu kompensacinio tarpo zonoje susidaro mažesnės garso izoliavimo galimybės. Nauja yra tai, kad kompensaciniai garso izoliavimo įdėklai iš vidaus yra papildomai padengti mažiausiai vienu apsauginiu tinko sluoksniu, kurių skaičių galima padidinti naudojant elastingą sandarinimo elementą - apvalią arba plokščią juostą. Papildomai šią atitvarą galima apgaubti elastingais kampainiais, pritvirtintais prie besiformuojančios perdangos apačios.
[EN] The invention relates to constructional industry and can be used for mounting partitions among rooms in high rise and framed buildings. Solid floors deform by maintenance. To this among bottom of floors and top of claddings is formed compensatory gap, which is filled with elastic, sound insulating material - mineral wool. Mineral wool inserts on the outside are protected with plaster coat. New is that compensatory inserts inside are covered additionally with at least one plaster coat, a number of which increases by using elastic sealing element - round or plane strip. A cladding can be covered additionally with elastic elbows, which are fixed to a bottom of solid floor.
[0001] Išradimas yra naudojamas statybose, įrengiant save laikančias daugiasluoksnes tarpines atitvaras aukštuminiuose pastatuose.
[0002] Rusijos patente Nr 2044l70 E04B 2/82, 2/76 pateikta daugiasluoksnės kontrukcijos siena apjungianti rėmą, kuris iš abiejų pusių apsiūtas lakštais, tarp kurių yra išdėstyta garsą izoliuojanti medžiaga, o kompensacinis U formos elementas yra išdėstytas tarp lakštų su galimybe judėti tarp jų, ir yra standžiai pritvirtintas prie perdangos apačios.
[0003] Yra žinoma daugiasluoksnė save laikanti atitvaros konstrukcija, susidedanti iš dviejų save laikančių sienelių, tarp kurių yra oro tarpas, kuris gali būti užpildytas mineralinės arba kitos vatos plokštėmis, kompensacinio tarpo, išdėstyto tarp sienelių viršaus ir perdangos apačios, užpildyto garso izoliavimo įdėklais iš lauko pusės apsaugotais tinko sluoksniu. (Statybos taisyklės ,,Bendrieji statybos darbai" ST121895674.03:2005, psl. 175-176).
[0004] Šiuo atveju, atitvaros garso izoliavimo savybės kompensacinio tarpo zonoje nėra pakankamos lyginant su visos atitvaros garso izoliavimo dydžiu.
[0005] Mūsų siūlomo išradimo tikslas yra padidinti atitvaros garso izoliavimo savybes nekeičiant atitvaros storio.
[0006] Tikslas pasiekiamas tuo, kad kompensaciniai garso izoliavimo įdėklai iš vidaus papildomai padengti mažiausiai vienu apsauginio tinko sluoksniu.
[0007] Viename iš išradimo įgyvendinimo variantų yra siūloma kompensacinius garso izoliavimo įdėklus padengti tinku, pagamintu iš elastingos medžiagos, arba tinką keisti elastingu sandarinimo elementu - apvalia arba plokščia juosta.
[0008] Kitame išradimo įgyvendinimo variante siūlome iš abiejų atitvaros pusių išdėstyti ją gaubiančius elastingus apsauginius kampainius, pritvirtintus prie perdangos apačios.

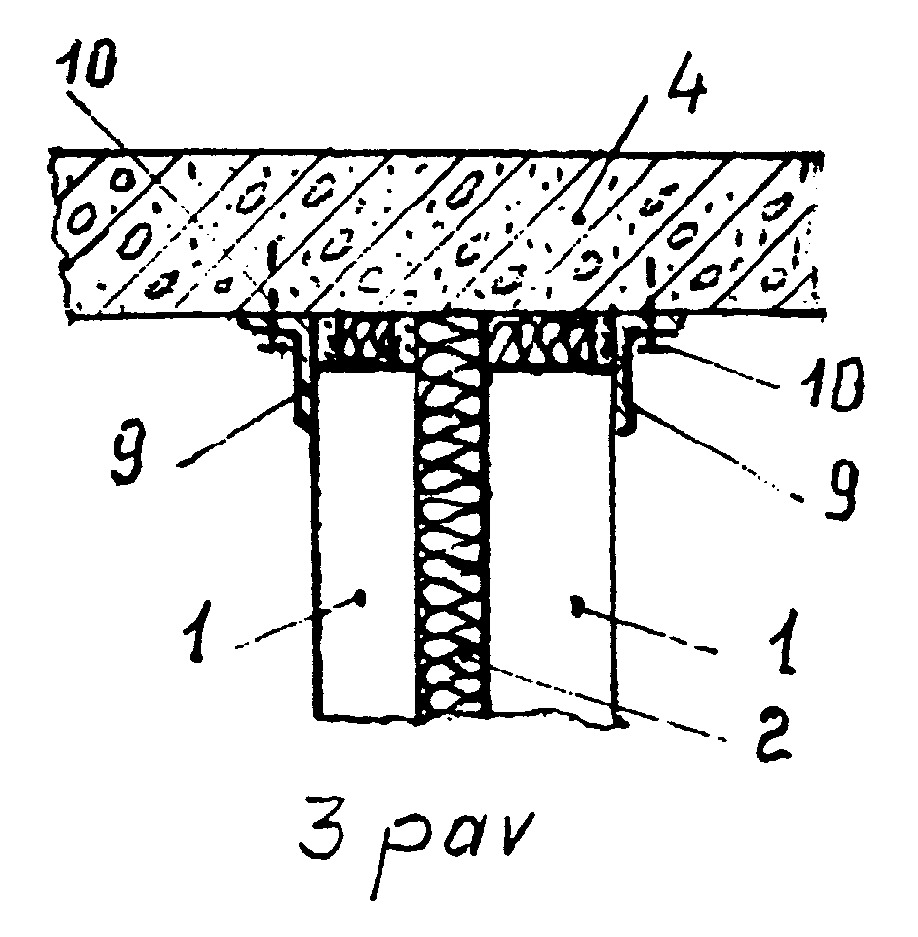

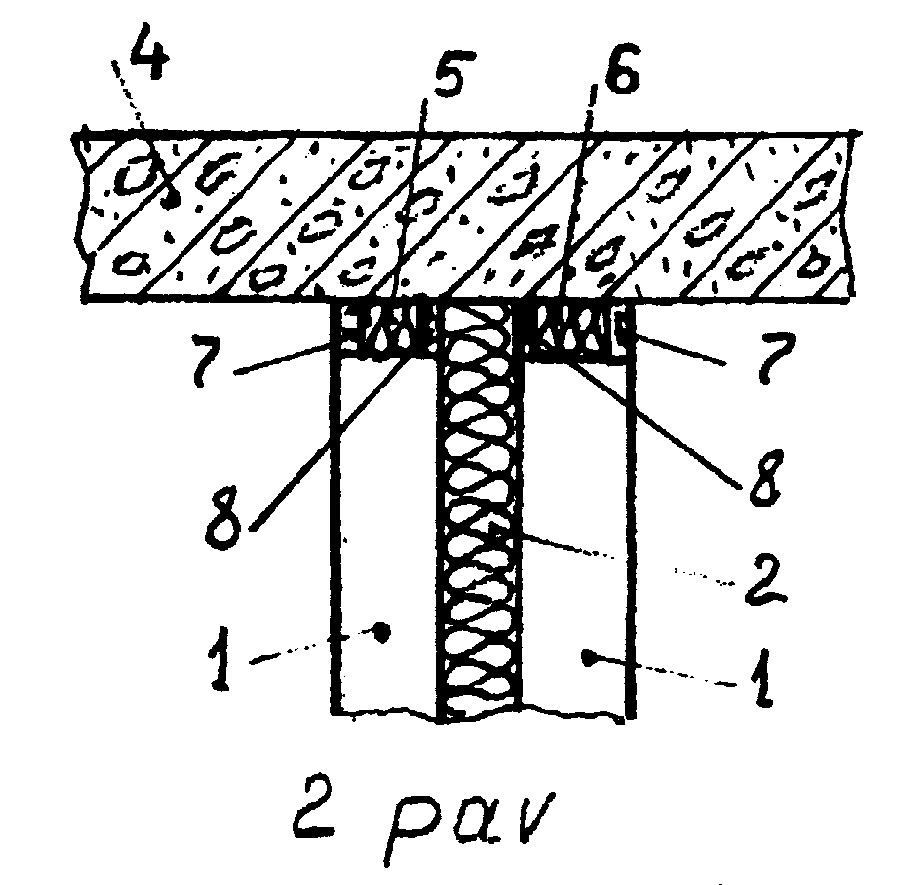

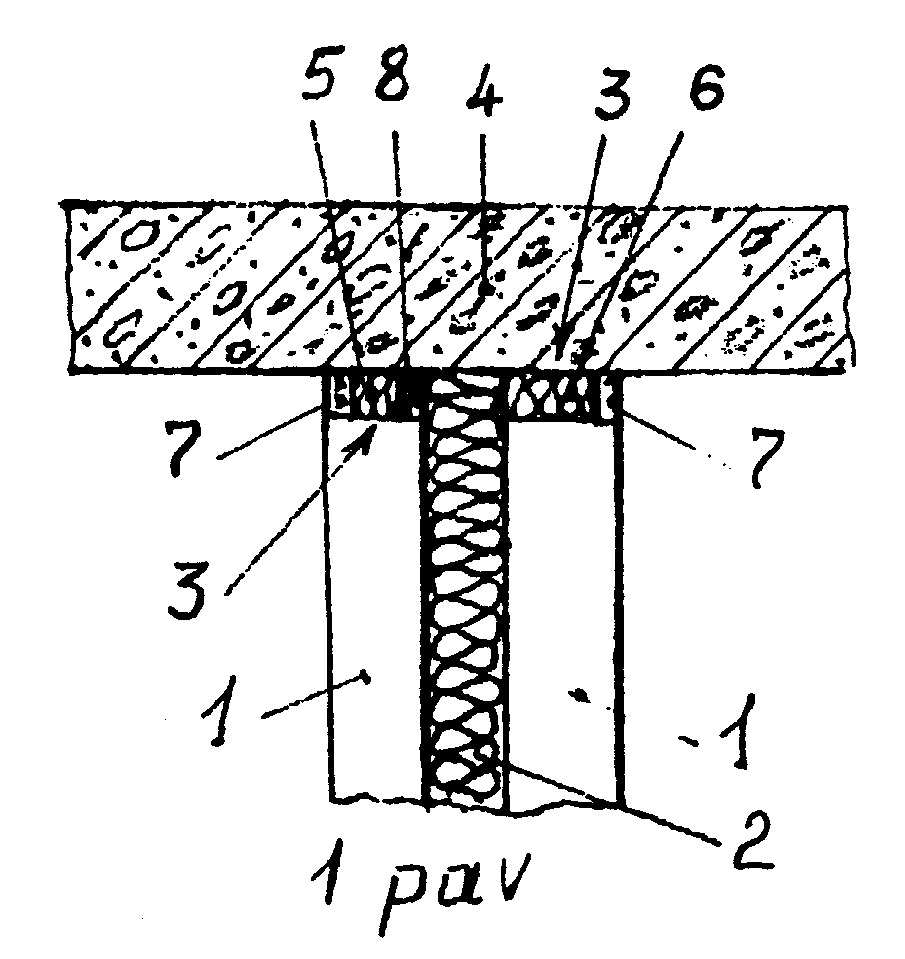

[0009] Išradimas paaiškinamas brėžiniais. 1 pav. pavaizduotas daugiasluoksnės save laikančios atitvaros jungimosi mazgas su perdanga; 2 pav. - esant daugiau nei trims apsauginiams tinko sluoksniams; 3 pav. - kai iš abiejų atitvaros pusių yra išdėstyti ją gaubiantys kampainiai.
[0010] Daugiasluoksnė save laikanti atitvara susideda iš pertvaros elementų - sienelių 1, tarp kurių yra oro tarpas arba mineralinės vatos plokštė 2 ir kompensacinio tarpo 3, išdėstyto tarp sienelių 1 viršaus ir perdangos 4 apačios. Kompensacinis tarpas 3 yra užpildytas garso izoliavimo įdėklais 5 ir 6, apsaugotas išoriniais tinko sluoksniais 7 ir vidiniais - 8. Esant standžiam išoriniam tinkui 7 jis yra uždengiamas elastingais kampainiais 9, varžtais 10 pritvirtintais prie perdangos.
[0011] Daugiasluoksnė save laikanti atitvara įrengiama sekančiai. Pirmiausiai sumūrijama sienelė 1, paliekant viršuje kompensacinį tarpą 3, kuris kompensuoja perdangos 4 įlinkį eksploatacijos metu. Kompensacinis tarpas 3 užpildomas garso izoliavimo įdėklu 5, kuris iš vidaus dengiamas tinko sluoksniu 8. Prie sienelės 1 priklijuojamos mineralinės vatos plokštės 2, kurios su įvarža standžiai prispaudžiamos prie perdangos 4 apačios. Po to analogišku būdu sumūrijama kita atitvaros sienelė 1, kompensacinis tarpas 3 užpildomas garso izoliavimo įdėklu 6. Garso izoliavimo įdėklai 5 ir 6 iš lauko pusės dengiami tinko sluoksniais 7. Esant standžiam tinkui 7 atitvara iš abiejų pusių uždengiama elastingais kampainiais 9, kurie vienu atveju yra priglaudžiami prie sienelės 1 šono, o jeigu sienelė iš lauko pusės tinkuojama (brėžinyje tinkas neparodytas ), tuomet kampainiai 9 priglaudžiami prie sienelės 1 išorinio tinko.
[0012] Naudojant elastingą tinką 7 apsauginiai kampainiai 9 nereikalingi, o tinką keičiant elastinga sandarinimo juosta galima padengti garso izoliavimo įdėklą 6 iš vidaus juosta 8, sandarinant kompensacinį tarpą 3 kartu su įdėklu 6.
[0013] Aprašyti sprendimai gali būti pritaikomi įvairiai, o daugiasluoksnių save laikančių atitvarų sienelės gali būti išpildytos iš įvairių medžiagų tiek plytų, blokų, tiek iš lakštų, pritvirtintų prie įrėmintos mineralinės vatos karkaso (brėžinyje neparodyto), svarbu, kad kompensacinis tarpas tarp atitvaros viršaus ir perdangos būtų užpildytas garso izoliavimo įdėklais, apsaugotais ir atskirtais vienas nuo kito tinku arba elastingais sandarinimo elementais.
1. Daugiasluoksnė save laikanti atitvara, susidedanti iš mažiausiai dviejų save laikančių sienelių, tarp kurių išdėstytas garso izoliavimo įdėklas - mineralinės vatos plokštė, kompensacinio tarpo, išdėstyto tarp sienelių viršaus ir perdangos apačios, užpildyto garso izoliavimo įdėklais iš lauko pusės apsaugotais tinko sluoksniu, b e s i s k i r i a n t i tuo, kad kompensaciniai garso izoliavimo įdėklai papildomai iš vidaus padengti mažiausiai vienu apsauginiu tinko sluoksniu.
2. Daugiasluoksnė save laikanti atitvara pagal 1 punktą, b e s i s k i r i a n t i tuo, kad kompensaciniai garso izoliavimo įdėklai padengti tinku pagamintu iš elastingos medžiagos arba tinkas pakeistas elastingu sandarinimo elementu - apvalia arba plokščia juosta.
3. Daugiasluoksnė save laikanti atitvara pagal 1 punktą, b e s i s k i r i a n t i tuo, kad iš abiejų atitvaros pusių yra išdėstyti ją gaubiantys elastingi kampainiai, pritvirtinti prie perdangos apačios.
