[LT] Statybinis blokelis (1) sienoms statyti, minėtas statybinis blokelis suformuotas kaip stačiakampis gretasienis, turintis viršutinį pagrindą (2), apatinį pagrindą (3), priešingą viršutiniam pagrindui, pirmąjį fasadinį šoną ir antrąjį fasadinį šoną, priešingą pirmajam fasadiniam šonui, kur minėtas viršutinis pagrindas turi išilginę išėmą (7), o minėtas apatinis pagrindas turi išilginį gūbrį (4, 5), atitinkantį išėmą. Gūbrio (4, 5) plotis atitinka išėmos (7) plotį. Be to, gūbrys suskirstytas į pirmąją gūbrio dalį (4), išsikišančią iš pirmojo fasadinio šono, ir antrąją gūbrio dalį (5), išdėstytą atstumu nuo pirmosios gūbrio dalies ir tam tikru atstumu nuo antrojo fasadinio šono, kur antrosios gūbrio dalies ilgis atitinka išėmos plotį taip, kad viršutinio statybinio blokelio antroji gūbriodalis visiškai gali būti patalpinta į apatinį statybinį blokelį, išdėstytą bent statmenai viršutiniam statybiniam blokeliui.
[EN] A building block for the erection of walls, said building block being substantially as a rectangular parallelepiped having a top side, a bottom side opposite the top side, a first gable side and a second gable side opposite the first gable side, wherein said top side is provided with a longitudinal recess and said bottom side is provided with a longitudinal ridge corresponding to the recess. The width of the ridge corresponds to the width of the recess. Additionally, the ridge is divided into a first ridge portion extending from the first gable side, and a second ridge portion arranged at a distance from the first ridge portion and at a distance from the second gable side, wherein the length of the second ridge portion corresponds to the width of the recess so that the second ridge portion of an upper building block totally can be received in a lowest building block arranged at least perpendicular to the upper building block.
[0001] Išradimo sritis
[0002] Išradimas susijęs su statybiniu blokeliu įvairių tipų sienoms statyti, minėtas statybinis blokelis suformuotas iš esmės kaip stačiakampis gretasienis, turintis viršutinį pagrindą, apatinį pagrindą, priešingą viršutiniam pagrindui, pirmąjį fasadinį šoną, antrąjį fasadinį šoną, priešingą pirmajam fasadiniam šonui, ir du priešingus paviršius, jungiančius fasadinius šonus, kur minėtas viršutinis pagrindas turi išilginę pirmąją išėmą, o minėtas apatinis pagrindas turi išilginį gūbrį, atitinkantį išėmą.
[0003] Technikos lygis
[0004] Statybiniai blokeliai, suformuoti kaip stačiakampis gretasienis, galėtų būti dažniausiai pasitaikantis statybinis elementas. Ši kategorija apima plytas, pagamintas iš molio, didelius arba mažus betono blokelius ir įvairių tipų lengvus izoliacinės medžiagos blokelius. Dauguma statybinių blokelių tipų sujungiami surišimo medžiaga, pavyzdžiui, skiediniu. Vienas bendras šio tipo statybinių blokelių trūkumas yra tas, kad stabilių ir ilgaamžiškų statybinių konstrukcijų surinkimui turi būti naudojama surišimo medžiaga.
[0005] Taip pat žinomi statybiniai blokeliai, turintys priešingus paviršius, suformuotus vieno su kitu sukabinimui. Sukabinimas gali būti toks stiprus, kad galima nenaudoti surišimo medžiagos. Šio tipo statybiniai blokeliai ypač tinkami sodų pertvaroms ir panašioms statybinėms konstrukcijoms.
[0006] Vienas technikos lygio statybinis blokelis, aprašytas SE508736, sudarytas iš priešingų paviršių, turinčių dalis, skirtas sukibimui vienai su kita, kad užfiksuotų statybinius blokelius išilgine kryptimi, kai statybiniai blokeliai išdėstomi vienas ant kito viršaus. Dalys montuojamos išilgai dviejų ilgųjų statybinio blokelio šonų ir su vienu tarpiniu ir išilginiu skiedinio kanalu, skiediniui talpinti, kai statybiniai blokeliai sujungiami. Panašūs skiedinio kanalai taip pat gali būti suformuoti priešinguose trumpuosiuose statybinių blokelių šonuose. Dalių forma sudaro galimybę užfiksuoti statybinius blokelius statmenai vieną kitam, kad sudarytų kampus.
[0007] Viena statybinių blokelių, aprašytų SE508736, problema yra ta, kad leidžiamas sąlyginis skersinis statybinių blokelių pasislinkimas. Taigi dėl tų ir dėl kitų priežasčių būtina taikyti skiedinio kanalus ir gauti statybinių blokelių fiksuotas padėtis.
[0008] GB2060026 aprašyta statybinių blokelių grupė. Statybiniai blokeliai gali būti greitai sumontuoti kartu ir yra mažo svorio, kadangi jie formuojami su vidinėmis ertmėmis ir yra palyginus ploni (40 mm). Skiedinio nereikia, bet reikia klijų arba kitos rišamosios medžiagos. Pagrindinės statybinių blokelių grupės priešingi paviršiai formuojami su nenutrūkstamu išilginiu gūbriu ir atitinkamai su išilgine išėma. Ir gūbriai, ir išėmos turi nuožulnius kraštus. Pagal vieną įgyvendinimo variantą, ypač tinkantį kampams, gūbrys padalintas į dvi dalis, kur viena dalis gali būti patalpinta išėmoje, kai statybiniai blokeliai pakreipiami.
[0009] Vienas trūkumas yra tas, kad grupę sudaro didelis skaičius įvairiai suformuotų statybinių blokelių ir reikalaujama gauti reikiamą lankstumą ir stabilumą ir reikiamą išvaizdą.Vienas konkretus statybinio blokelio įgyvendinimo variantas naudojamas kampams. Problema yra ta, kad šis statybinio blokelio įgyvendinimo variantas negali būti naudojamas niekur kitur, tik kampams, kadangi išėma nesitęsia išilgai viso statybinio blokelio ir tokiu būdu neleidžia nepriklausomai išdėstyti gretimų statybinių blokelių.
[0010] Trumpas išradimo aprašymas
[0011] Vienas išradimo tikslas yra pašalinti aukščiau paminėtą problemą ir trūkumus. Šis tikslas pasiekiamas, formuojant statybinį blokelį su gūbriu ir atitinkama išėma, kur gūbrio plotis atitinka išėmos plotį. Be to, gūbrys padalinamas į mažiausiai vieną pirmąją gūbrio dalį besitęsiančią nuo pirmojo fasadinio šono, ir antrąją gūbrio dalį išdėstytą atstumu nuo pirmosios gūbrio dalies ir atstumu nuo antrojo fasadinio šono, kur antrosios gūbrio dalies ilgis ir padėtis atitinka išėmos plotį taip, kad viršutinio statybinio blokelio antroji gūbrio dalis gali būti visiškai patalpinta į apatinį statybinį blokelį, išdėstytą statmenai viršutiniam statybiniam blokeliui.
[0012] Statybinių blokelių vieno ant kito viršaus sujungimas duoda skersinį sutvirtinimą visiškai be skiedinio arba bet kokios kitos rišamosios medžiagos. Statybinių blokelių sujungimas kampuose duoda sutvirtinimą vien tik sukabinimu. Statybiniai blokeliai gali būti įvairių pločių. Dėl to, kad rišamoji medžiaga nenaudojama, statybinės konstrukcijos gali būti labai greitai pastatomos ir taip pat labai greitai išardomos. Ši galimybė gali būti panaudota, pavyzdžiui, kai skubiai reikia priverstinių būstų arba bet kokių kitų elementarių pastatų.
[0013] Ir gūbrys, ir išėma tęsiasi gana centriškai viršutiniame pagrinde ir atitinkamai apatiniame pagrinde tarp fasadinių šonų. Šio įgyvendinimo varianto vienas privalumas yra tas, kad statybiniai blokeliai gali būti pasukti 180º ir vis dar būti išdėstyti vienas ant kito viršaus, tuo pačiu išlaikant tiksliai horizontalią padėtį. Statybinių blokelių vienas atskiras įgyvendinimo variantas gali būti laisvai naudojamas įvairiose padėtyse, pavyzdžiui, kampuose.
[0014] Pagal vieną išradimo įgyvendinimo variantą išėma suformuojama gylio, viršijančio gūbrio aukštį, paliekant laisvą tarpą tarp išėmos dugno ir gūbrio, kai sudedami du statybiniai blokeliai vienas ant kito viršaus. Laisvas tarpas gali būti naudojamas laidams tiesti ir kitų tipų sujungimų montavimui. Naudojant rišamąją medžiagą, ji taip pat gali būti talpinama šiame laisvame tarpe kartu su armatūra.
[0015] Kad būtų gauti skirtingų konstrukcijų modeliai, pirmosios gūbrio dalies ir antrosios gūbrio dalies ilgiai gali būti parinkti įvairiais deriniais. Pagal vieną įgyvendinimo variantą ilgiai parenkamai taip, kad bendras atstumas tarp pirmosios gūbrio dalies ir antrosios gūbrio dalies, antrosios gūbrio dalies ilgis ir atstumas tarp antrosios gūbrio dalies ir gretimo fasadinio šono yra pastovus, nepriklausomai nuo statybinio blokelio pločio. Pagal šį įgyvendinimo variantą statybiniai blokeliai, turintys įvairius pločius, gali būti sumontuoti vertikaliai nuo standartinių statybinių blokelių sienos, tuo pačiu išlaikant efektyvų sukabinimą.
[0016] Pagal kitą įgyvendinimo variantą ilgiai yra parenkami taip, kad bendras atstumas tarp pirmosios gūbrio dalies ir antrosios gūbrio dalies, antrosios gūbrio dalies ilgis ir atstumas tarp antrosios gūbrio dalies ir gretimo fasadinio šono yra lygus statybinio blokelio pločiui. Pagal šį įgyvendinimo variantą statybiniai blokeliai, turintys specifinį plotį, gali būti sumontuoti įvairiomis formomis, išlaikant efektyvų sukibimą.
[0017] Gali būti gautas automatinis statybinių blokelių sujungimas sienoms ir kitos konstrukcijoms. Kad būtų palengvintas toks automatinis sujungimas, mažiausiai vienas fasadinis šonas gali būti suformuotas su išėma arba išpjova, besitęsiančia nuo viršutinio pagrindo į apatinį pagrindą. Panašiai suformavus tik vieną fasadinį šoną, priekiniai paviršiai surinktų statybinių blokelių kampuose gali būti visiškai lygūs.
[0018] Gūbrys gali būti suformuotas šiek tiek nusmailintas nuo statybinio blokelio apatinio pagrindo. Tai palengvina statybinio blokelio išdėstymą ant kito viršaus, kadangi gūbrys bus nukreipiamas į išėmą. Gūbrio ir išėmos pločiai yra maži, palyginus su statybinio blokelio pločiu. Kai kuriems panaudojimams pageidaujama turėti plokščią apatinį sluoksnį statinio konstrukcijoje. Tai gali būti gauta suformuojant statybinius blokelius, numatytus apatiniam sluoksniui, visiškai be gūbrio ir tokiu būdu gaunant juos su plokščiu apatiniu pagrindu. Atitinkamai už gūbrio ir išėmos lieka palyginus platūs paviršiai viršuje išdėstytų statybinių blokelių apkrovai nešti.
[0019] Šio išradimo apimtyje statybiniai blokeliai gali būti suformuoti iš skirtingų medžiagų, turinčių įvairiais pagrindines charakteristikas. Tinkamos medžiagos yra keramzitbetonis, turintis keramzitinės medžiagos granulių. Granulės sujungtos cementu arba panašia medžiaga. Keramzitas gali būti naudojamas sienų konstrukcijoms, kurios yra ir apkrovą nešančiosios, ir izoliacinės. Šiame kontekste keramzitas yra taip pat homogeninė medžiaga, kurioje nėra terminių tiltelių arba panašiai ir kuri taip pat turi puikių šilumos izoliacinių savybių.
[0020] Taip vadinamasis lengvasis betonas taip pat gali būti naudojamas kaip konstrukcinė medžiaga. Lengvasis betonas turi puikių nešančiųjų savybių, bet esant tam tikroms sąlygoms turi blogesnį izoliavimo efektą. Jei turi būti gautas puikus izoliavimo efektas, nesant reikalavimų nešančiajai gebai, gali būti naudojami įvairių tipų putopIastai. Visos aukščiau paminėtos medžiagos gali būti išlydytos arba apdorotos iki reikiamos formos.
[0021] Kiti įgyvendinimo variantai yra akivaizdūs iš tolesnio detalaus aprašymo ir pridėtų brėžinių.
[0022] Trumpas brėžinių aprašymas
[0023] Dabar išradimas bus detaliau aprašytas pagal įvairius įgyvendinimo variantus ir su nuorodomis į pridedamus brėžinius. Šie brėžiniai yra šios paraiškos dalis.

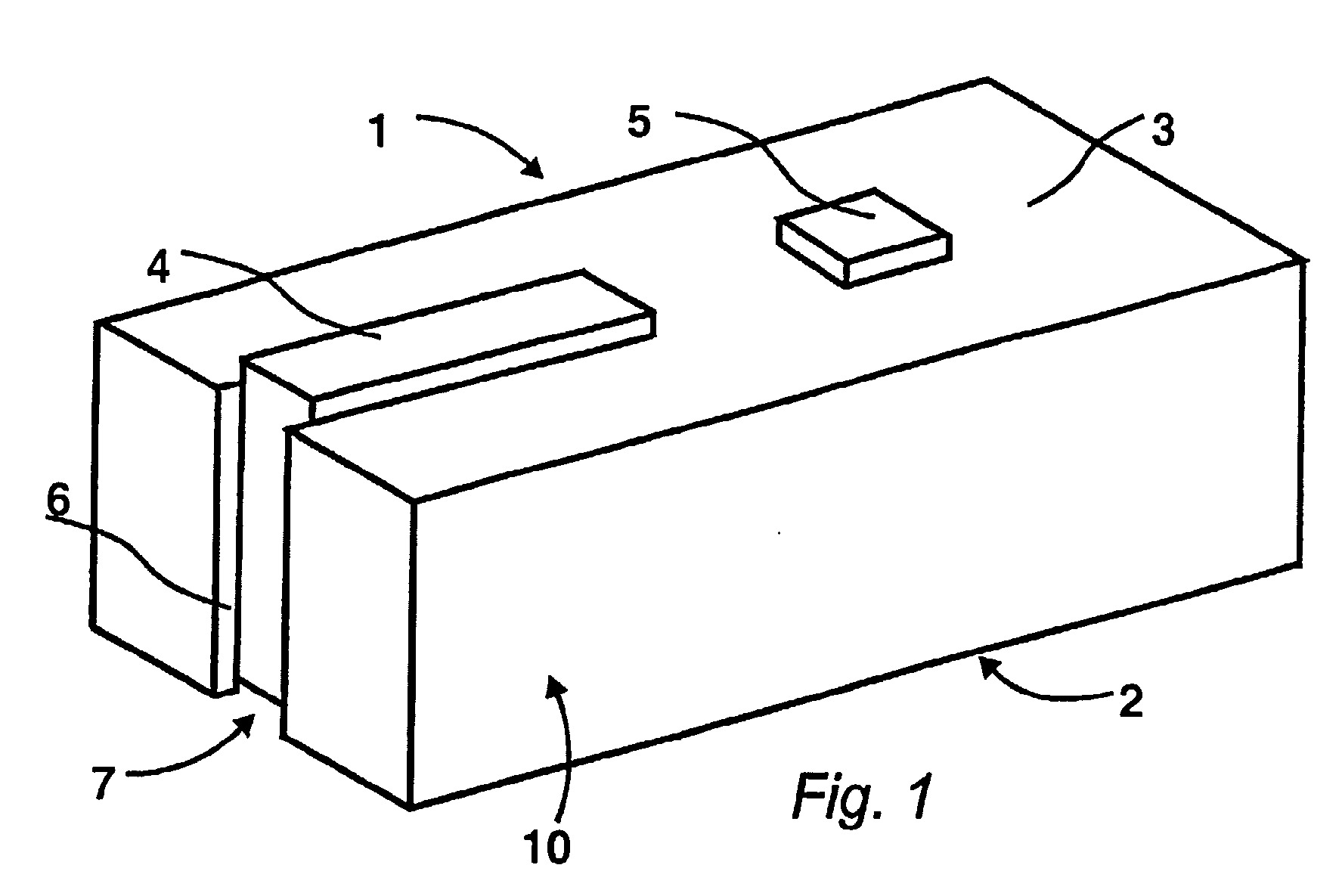

[0024] Fig. 1 yra statybinio blokelio vieno įgyvendinimo varianto pagal šį išradimą perspektyvinis vaizdas, parodytas kampu iš apačios.

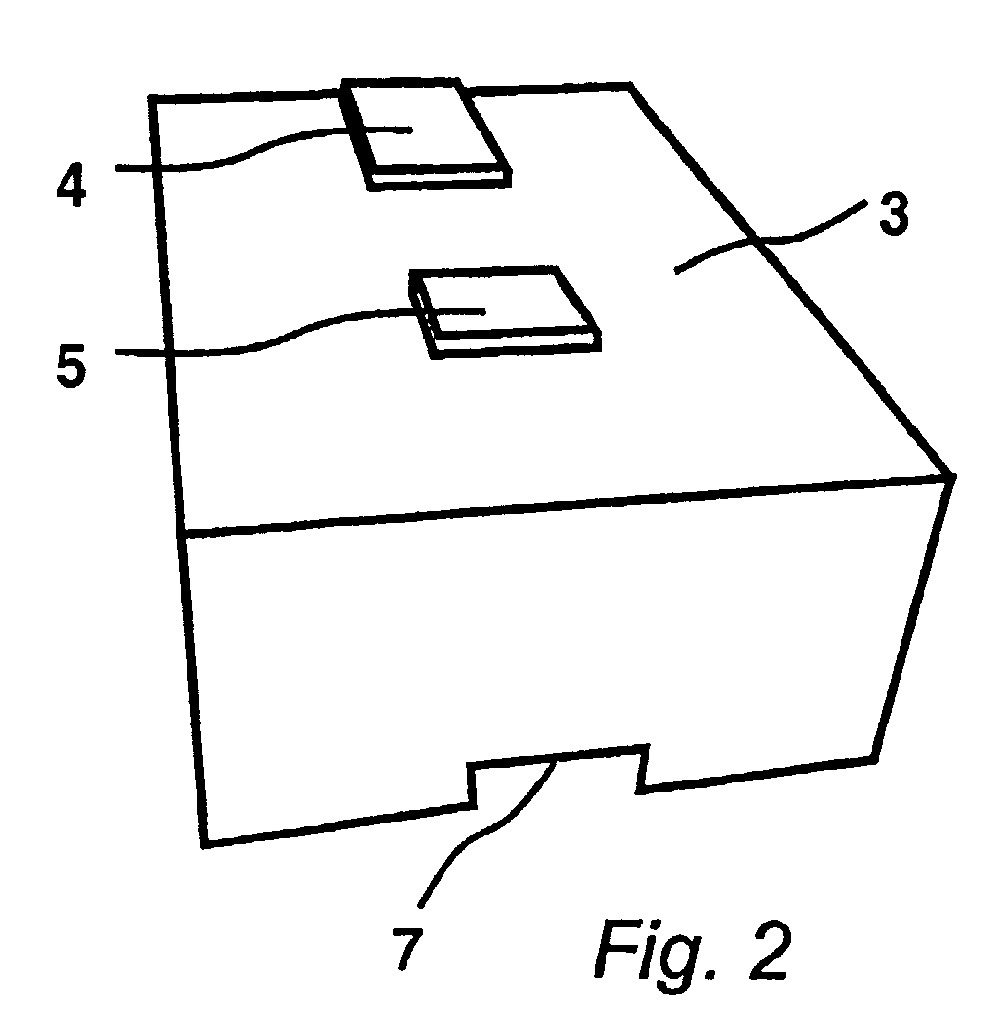

[0025] Fig. 2 yra statybinio blokelio, parodyto kampu iš apačios, pagal Fig. 1 perspektyvinis vaizdas, parodytas kitu kampu.

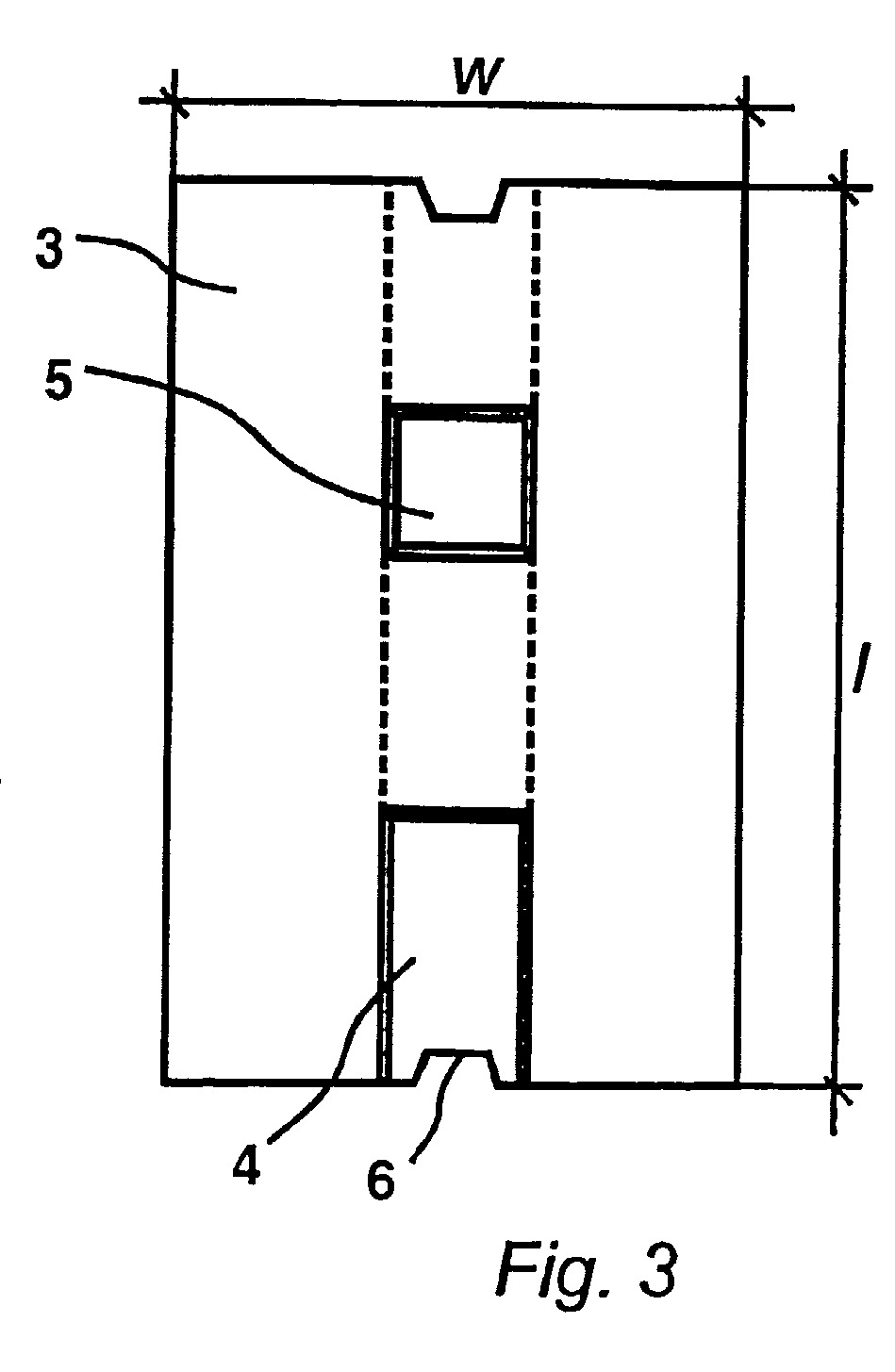

[0026] Fig. 3 yra statybinio blokelio alternatyvaus įgyvendinimo varianto pagal šį išradimą plano vaizdas iš apačios.

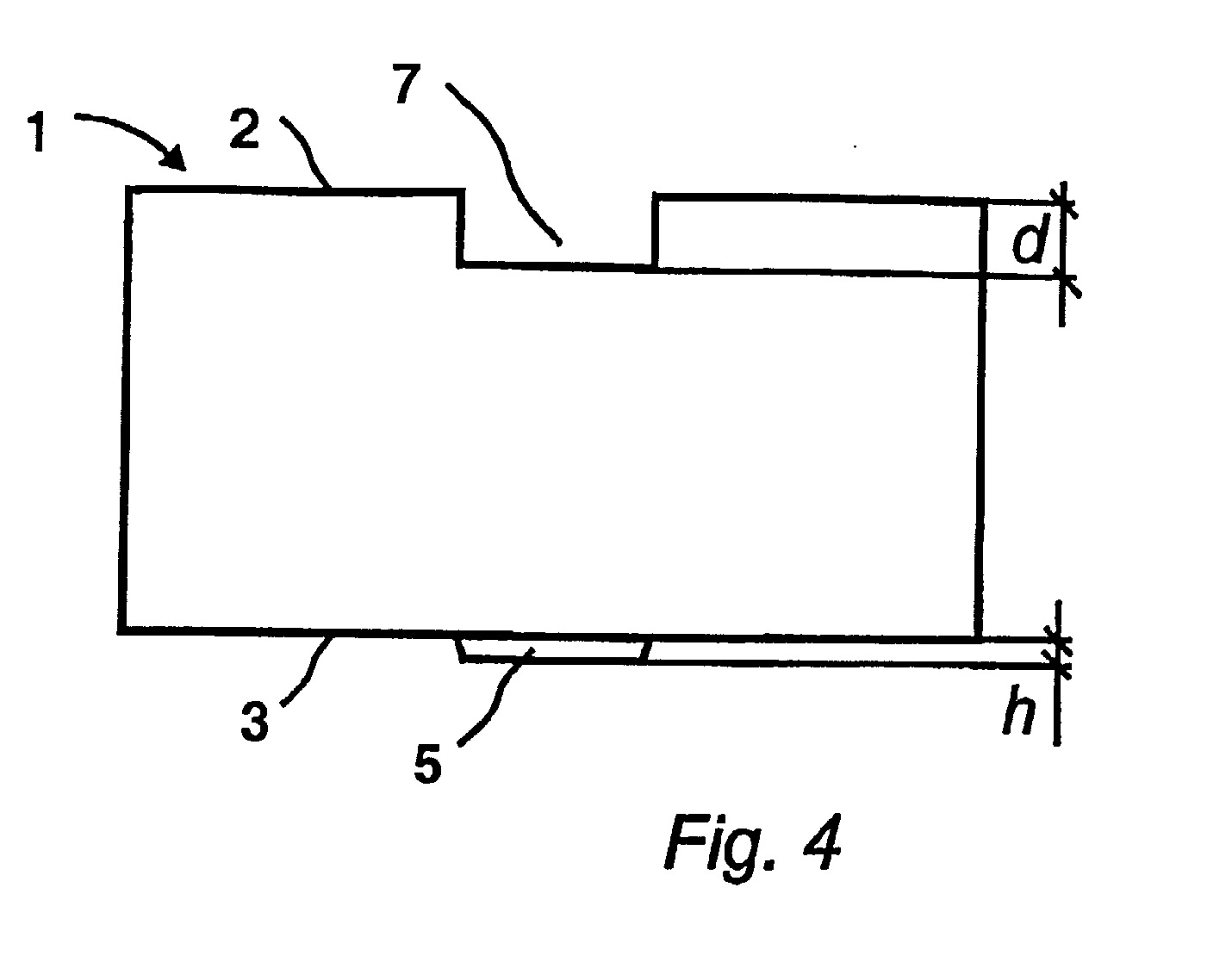

[0027] Fig. 4 yra statybinio blokelio pagal Fig. 1 plano vaizdas iš trumpoj o šono priekinės pusės.

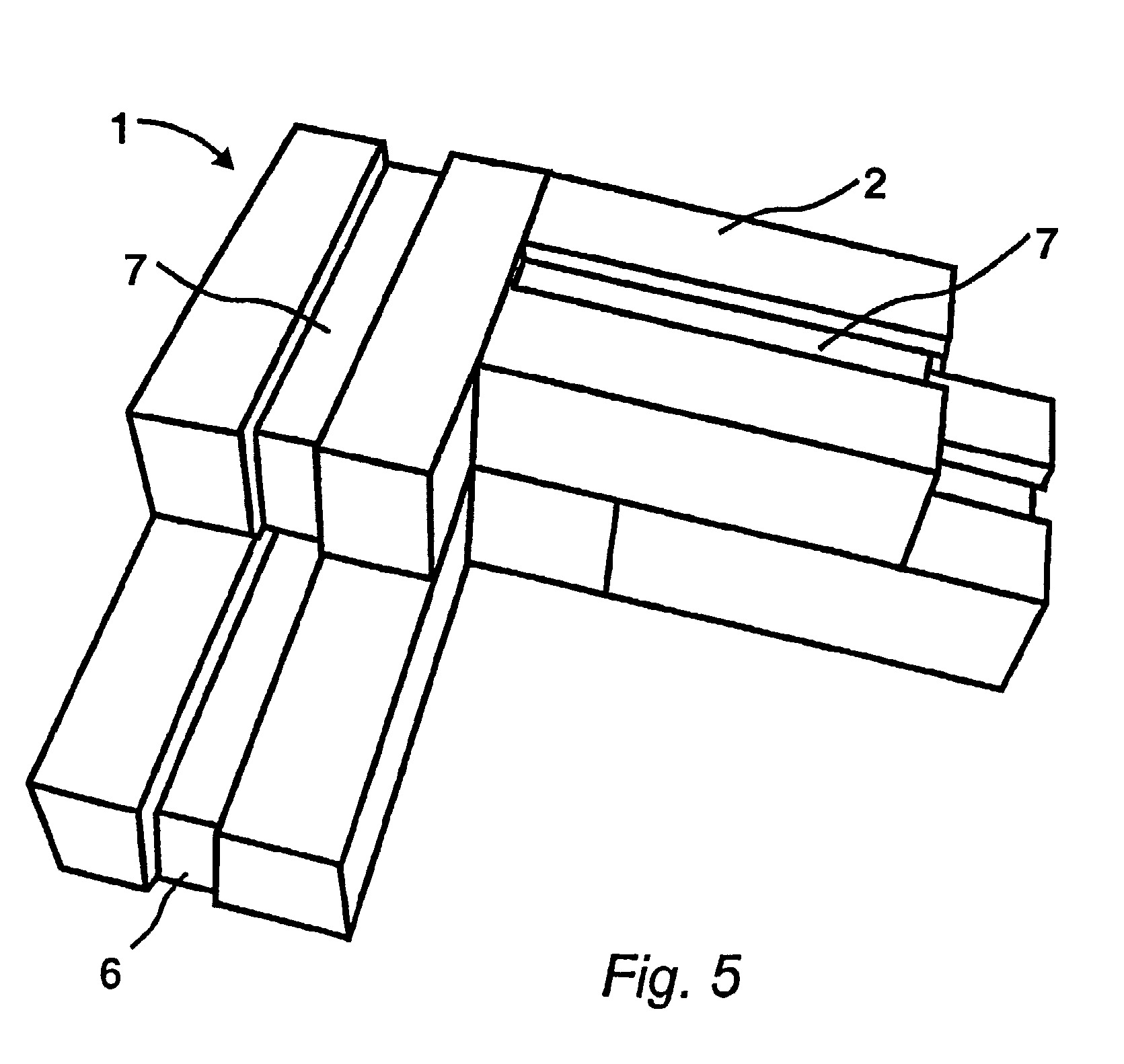

[0028] Fig. 5 yra statybinių blokelių pagal Fig. 1, išdėstytų vienas ant kito viršaus, vienos kampo dalies perspektyvinis vaizdas.

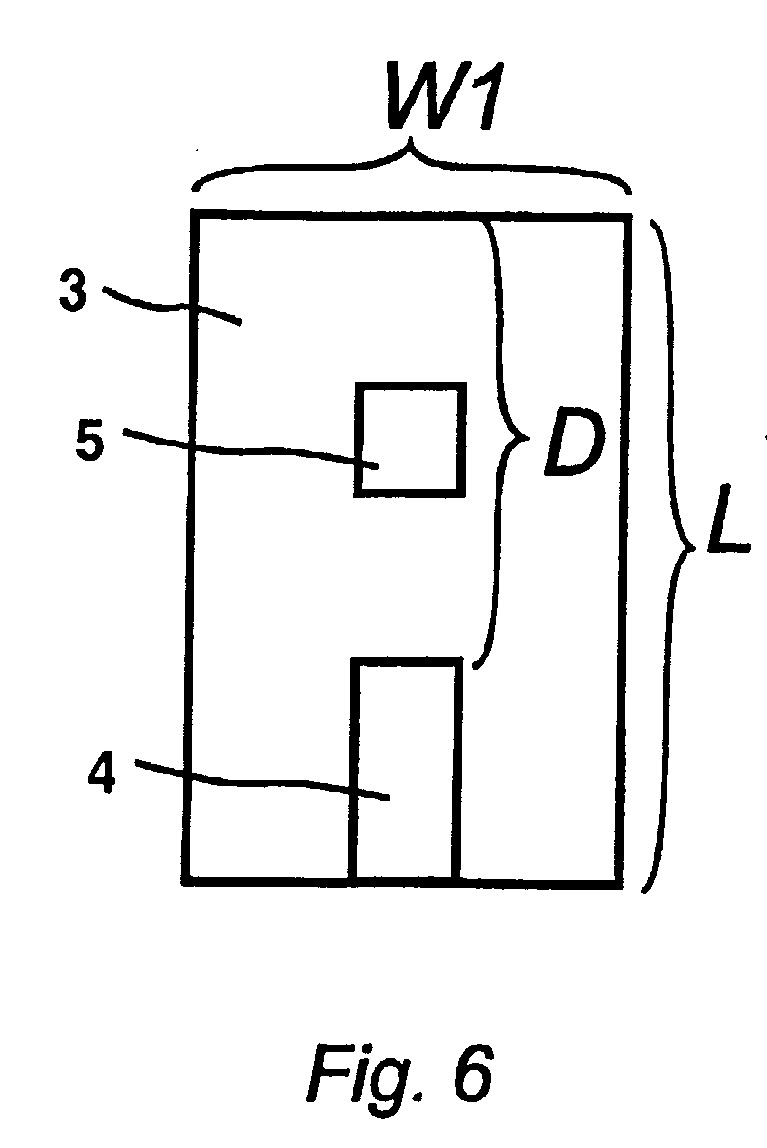

[0029] Fig. 6 yra standartinio pločio statybinio blokelio pagal šį išradimą schematinis vaizdas iš apačios.

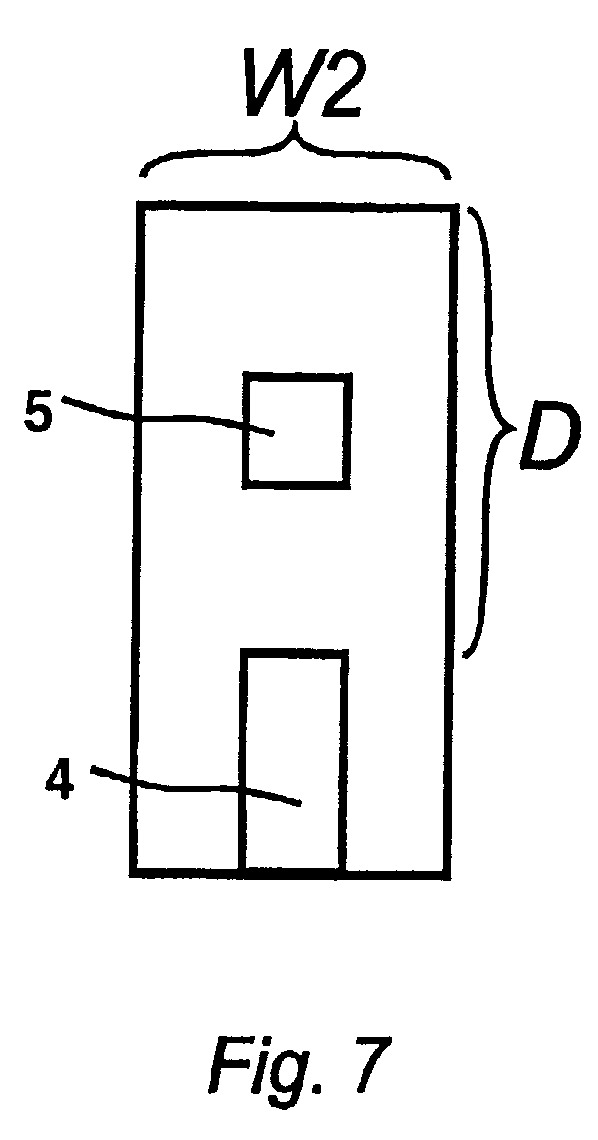

[0030] Fig. 7 yra pirmojo varianto standartinio pločio statybinio blokelio pagal šį išradimą schematinis vaizdas iš apačios.

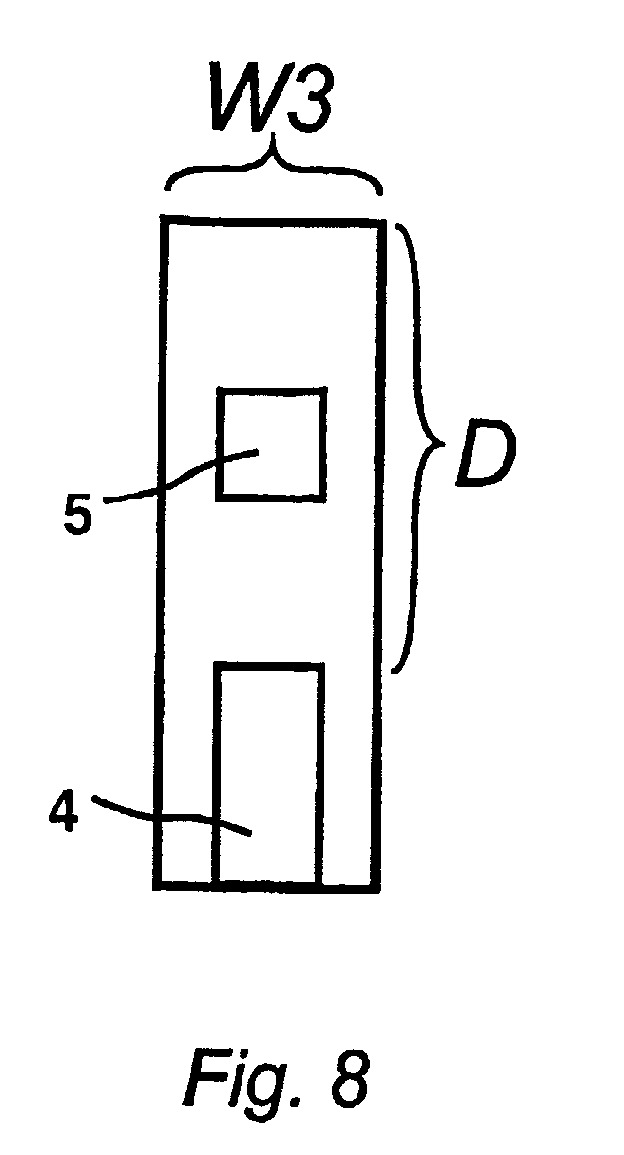

[0031] Fig. 8 yra antrojo varianto standartinio pločio statybinio blokelio pagal šį išradimą schematinis vaizdas iš apačios.

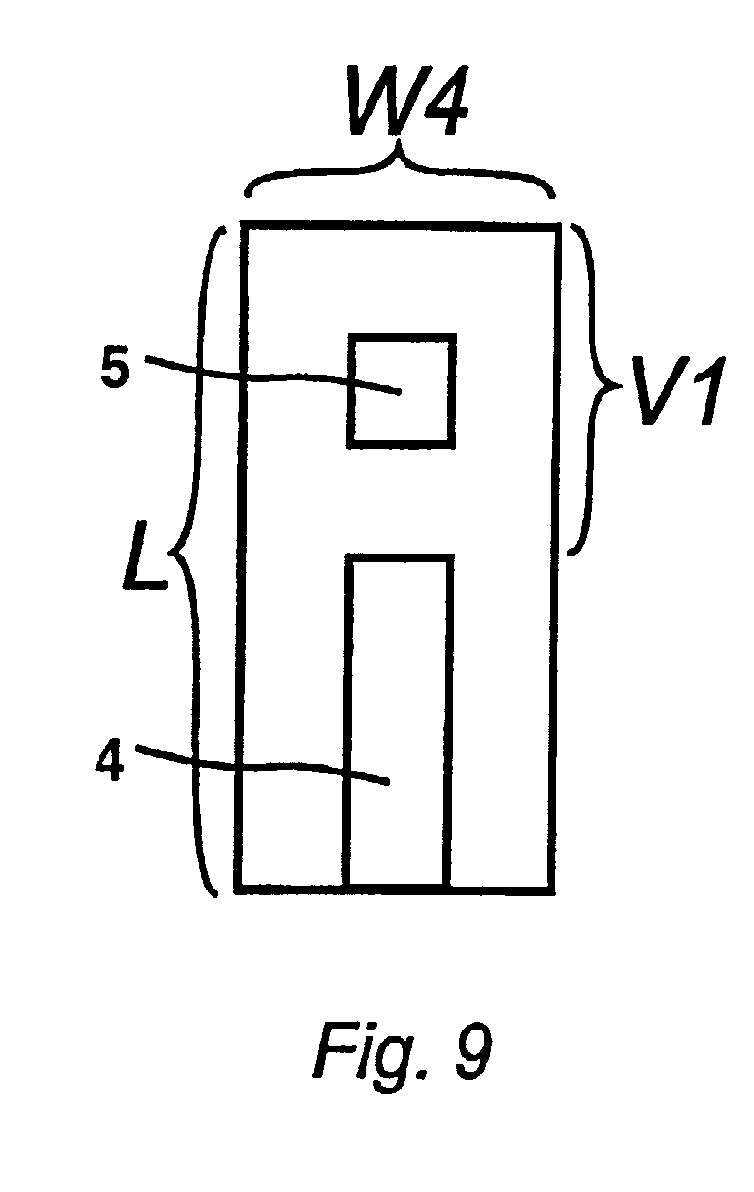

[0032] Fig. 9 yra kitos formos statybinio blokelio pagal šį išradimą schematinis vaizdas iš apačios.

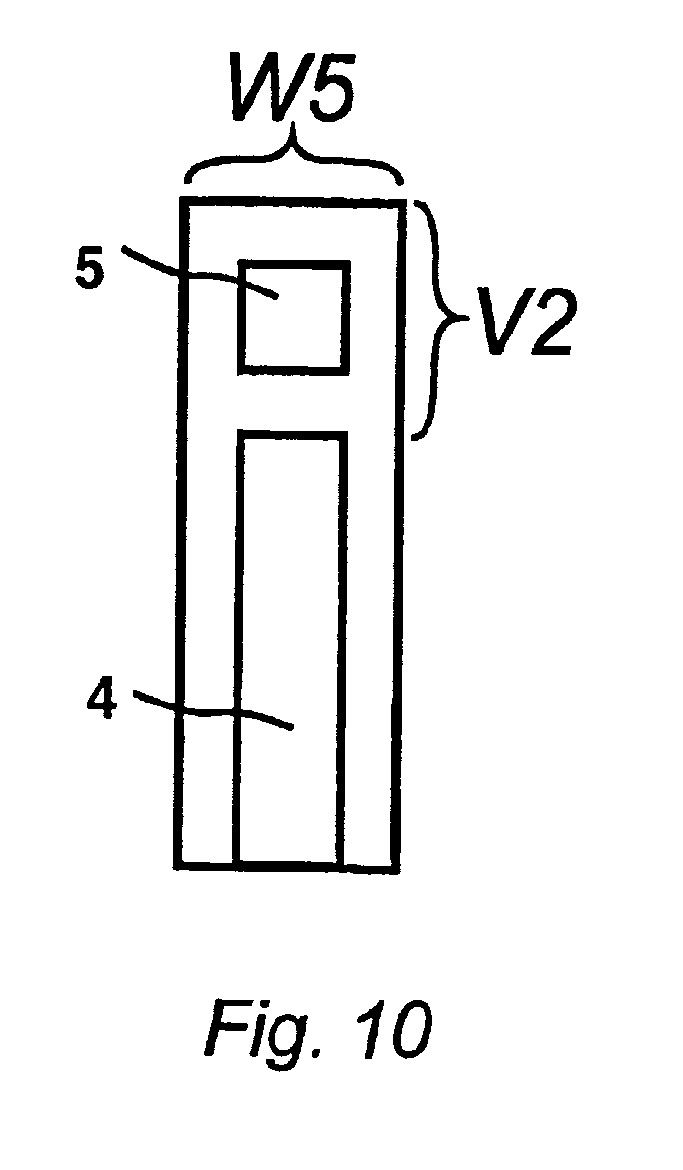

[0033] Fig. 10 yra dar kitos formos statybinio blokelio pagal šį išradimą schematinis vaizdas iš apačios.

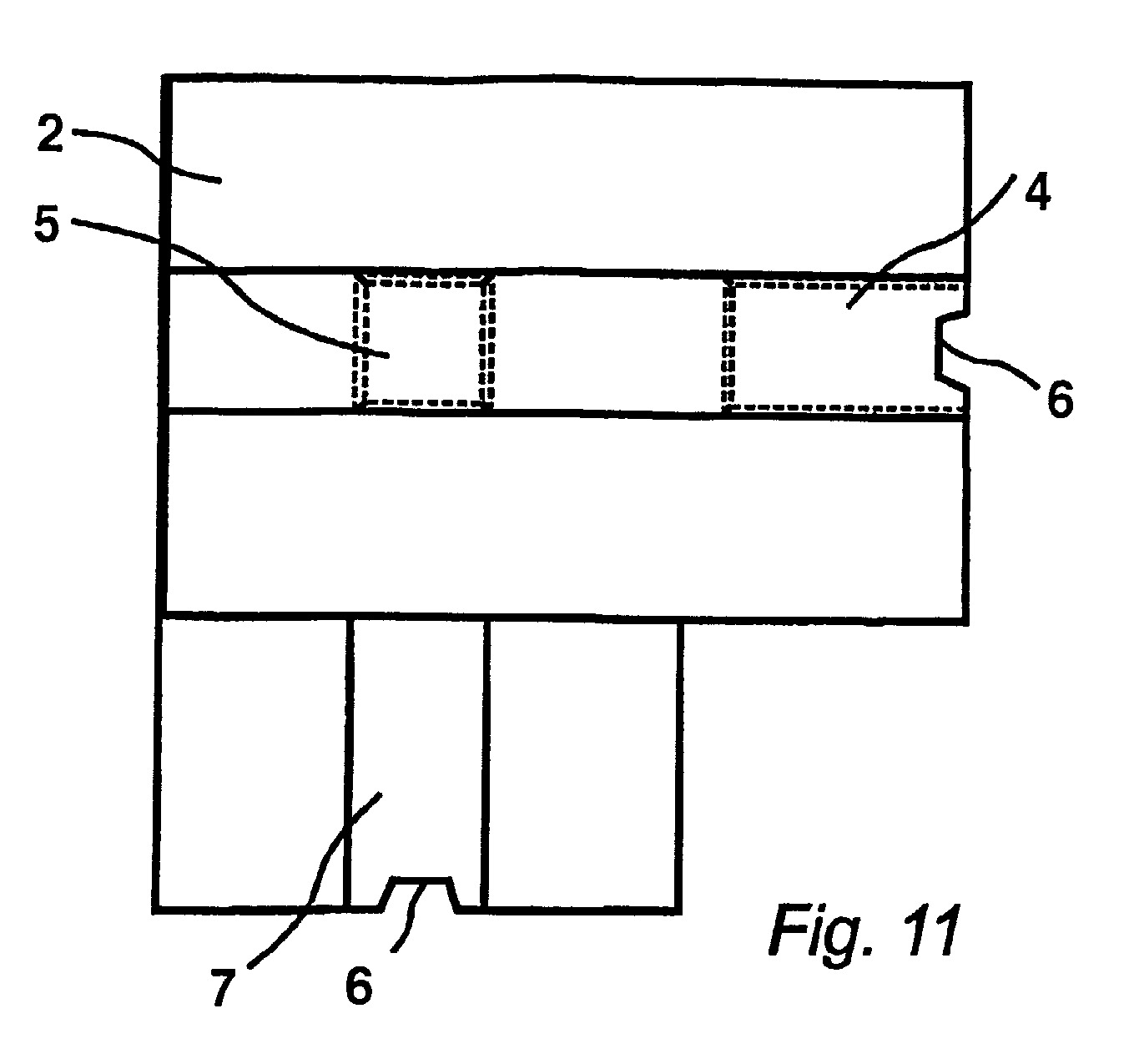

[0034] Fig. 11 yra dviejų statybinių blokelių, suformuotų pagal Fig. 1 ir išdėstytų vertikaliai vienas ant kito viršaus, plano vaizdas iš viršaus.

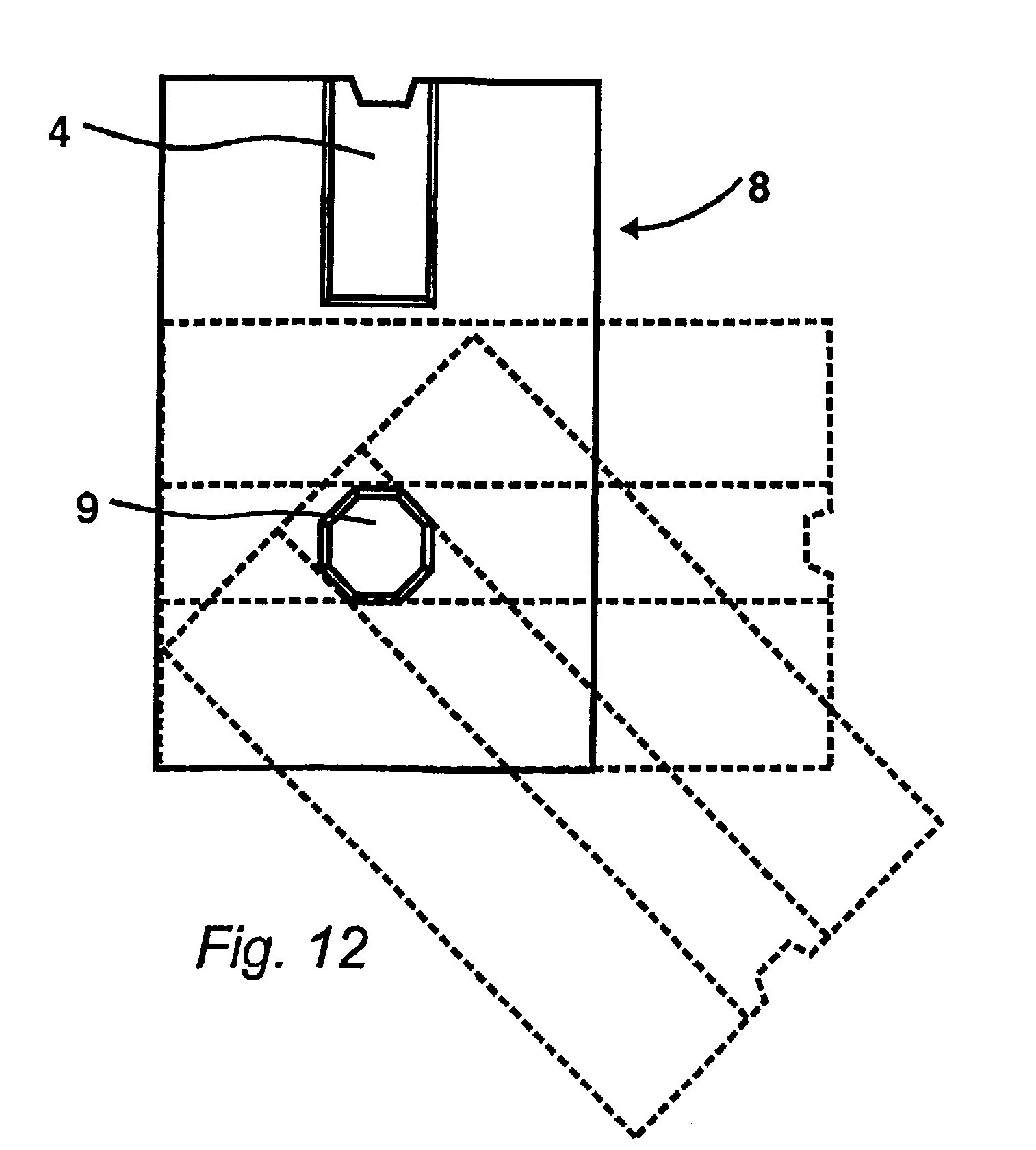

[0035] Fig. 12 yra dviejų statybinių blokelių, išdėstytų vertikaliai vienas ant kito viršaus kampu pagal šio išradimo alternatyvų įgyvendinimo variantą, plano vaizdas iš apačios.
[0036] Išradimo esmė
[0037] Fig. 1 parodytas vienas statybinio blokelio 1 įgyvendinimo variantas pagal šį išradimą taisyklingo stačiakampio gretasienio formos, turintis vieną stačiakampį viršutinį pagrindą 2 (nematomas) ir vieną priešingą stačiakampi apatini pagrindą 3. Viršutinis pagrindas ir apatinis pagrindas sujungti dviem priešingomis trumpųjų šonų priekinėmis pusėmis ir dviem priešingomis ilgųjų šonų priekinėmis pusėmis. Statybinis blokelis pagal Fig. 1 parodytas apverstas numatyto panaudojimo atžvilgiu.
[0038] Apatinis pagrindas suformuotas su ilgu gūbriu, kuris padalintas i pirmąją gūbrio dalį 4 ir i antrąją gūbrio dalį 5. Pirmoji gūbrio dalis 4 tęsiasi nuo pirmojo trumpojo šono, o antroji gūbrio dalis 5 atskirta tarp pirmosios gūbrio dalies 4 antrojo trumpojo šono. Šiame įgyvendinimo variante parodyta, kad išpjova 6 suformuota pirmojo trumpoj o šono priekiniame paviršiuje, išpjova 6 tęsiasi per visą trumpojo šono priekinį paviršių nuo viršutinio pagrindo iki apatinio pagrindo. Kituose įgyvendinimo variantuose, kurie neparodyti, išpjovos tęsiasi tik per trumpojo šono priekinio paviršiaus dalį. Išpjovos funkcija yra visų pirma palengvinti automatini statybinių blokelių susijungimą.
[0039] Ant viršutinio pagrindo 2 tarp trumpųjų šonų tęsiasi ilga išėma 7 (taip pat žiūrėti Fig. 4 ir Fig. 5). Išėma turi plotį, atitinkanti gūbrio dalių ploti. Įgyvendinimo variante parodyta, kad ir gūbrio dalys, ir išėma tęsiasi centriškai išilgai apatinio pagrindo ir atitinkamai viršutinio pagrindo. Statybinis blokelis 1 yra taip pat suformuotas su plokščiais priekiniais paviršiais arba ilgųjų šonų priekiniais paviršiais 10, besi tęsiančiais tarp viršutinio pagrindo 2 ir apatinio pagrindo 3.
[0040] Fig. 2 parodytas statybinis blokelis pagal Fig. 1 kitu kampu. Pirmoji gūbrio dalis 4 ir antroji gūbrio dalis 5 išsikiša iš statybinio blokelio apatinio pagrindo. Išėma 7 nenutrūkstamai tęsiasi nuo trumpojo šono į kitą ir yra suformuota tokio gilumo, kuris viršija gūbrio dalių 4, 5, esančių virš apatinio pagrindo 3, aukštį. Kadangi išėma tęsiasi nenutrūkstamai, statybinis blokelis, išdėstytas ant viršaus, gali laisvai užimti išilginę padėtį statybinio blokelio kryptimi apačioje esančio statybinio blokelio atžvilgiu. Taigi statybinis blokelis tarnauja kaip surenkamas iš blokelis arba modulinis blokelis, kuris gali būti naudojamas bet kurioje padėtyje, taip pat ir kampuose. Taip pat galima nupjauti statybinį blokelį praktiškai iki bet kokio ilgio.
[0041] Fig. 3 parodytas pirmosios gūbrio dalies 4 ir antrosios gūbrio dalies 5 padėčių ant 5 statybinio blokelio apatinio pagrindo 3 įgyvendinimo variantas. Gerai, kai gūbrio dalys išdėstytos centriškai ant apatinio pagrindo, bet taip pat galimi kiti įgyvendinimo variantai. Antroji gūbrio dalis 5 išdėstyta atstumu nuo pirmosios gūbrio dalies 4 ir atitinkamai artimiausio šono krašto taip, kad antrasis statybinis blokelis, išdėstytas visiškai statmenai patalpins antrąją gūbrio dalį 5 išėmoje 7 (taip pat žiūrėti Fig. 11 ir Fig. 12). Kaip yra 10 akivaizdu iš Fig. 3 išpjova 6 gali būti suformuota su nuožulniais arba palenktais šoniniais kraštais. Išpjovos forma tinkamai parenkama mašinos, naudojamos sujungimui, konstrukcijos atžvilgiu.
[0042] Statybiniai blokeliai suformuojami kaip stačiakampiai gretasieniai, turintys ilgį l ir plotį w. Priklausomai nuo panaudojimo ir naudojamų medžiagų, matmenys gali iš esmės keistis. Pagal vieną įgyvendinimo variantą l = 600 mm ir w = 400 mm. Statybinio blokelio matmenys gali daugiau ar mažiau laisvai kisti medžiagos stiprumo ribose.
[0043] Iš Fig. 4 yra akivaizdus centriškas išėmos 7 ir antrosios gūbrio dalies 5 išdėstymas statybiniame blokelyje. Likę viršutinis pagrindas 2 ir apatinis pagrindas 3 suformuoti visiškai plokšti, kad statybiniai blokeliai, sudėti vienas ant kito viršaus, tinkamai susiliestų. Viršutinio pagrindo ir apatinio pagrindo plokščia dalis už gūbrio ir atitinkamai už išėmos suformuota palyginus didesnio paviršiaus, kuris gali išlaikyti dideles vertikaliąsias jėgas. Išėma suformuota gylio d. Tinkamas gylis yra d = 40 mm arba to paties laipsnio dydis, pavyzdžiui, nuo 30 iki 60 mm. Gūbrio dalys 4, 5 suformuotos aukščio h. Tinkamas aukštis h = 15 mm, jei d = 40 mm, tuomet paliekamas tarpas tarp išėmos dugno ir gūbrio dalių viršaus. Išėmos gylis ir gūbrio aukštis gali keistis pagal konkretų panaudojimą.
[0044] Fig. 5 parodyta, kaip gali būti sudėti kampai iš statybinių blokelių pagal šį išradimą. Kampo kraštuose esantys statybiniai blokeliai išdėstyti taip, kad išpjova 6 nukreipiama vidun, tokiu būdu gaunamas visiškai lygus išorinis sienos paviršius. Išėma 7 tęsiasi išilgai viso statybinio blokelio ir yra pakankamai gyli vamzdžių instaliavimui, ir tada, kai ant statybinio blokelio viršaus išdėstytos gūbrio dalys talpinamos joje.
[0045] Fig. 6 iki Fig. 8 parodyta pirmoji statybinių blokelių sistema, suformuota pagal šį išradimą. Fig. 6 parodyti standartiniai matmenys, kur plotis w = W1 ir ilgis l = L. Be to, atstumo tarp pirmosios gūbrio dalies 4 ir antrosios gūbrio dalies 5, antrosios gūbrio dalies 5 ilgio ir atstumo tarp antrosios gūbrio dalies 5 ir gretimo trumpojo šono suma lygi D. Antroji gūbrio dalis išdėstoma centriškai tarp pirmosios gūbrio dalies 4 ir artimiausio trumpoj o šono.
[0046] Pagal Fig. 7 pavaizduotą įgyvendinimo variantą, plotis sumažinamas iki W2, o atstumas D lieka pastovus. Nepakitusi lieka ir antrosios gūbrio dalies 5 padėtis. Pagal Fig. 8 pavaizduotą įgyvendinimo variantą, plotis sumažinamas iki W3, o atstumas D lieka pastovus. Nepakitusi lieka ir antrosios gūbrio dalies 5 padėtis. Pirmosios sistemos įvairūs statybiniai blokeliai gali būti suderinti su standartiniais matmenimis, kai statybiniai blokeliai surenkami į T arba L formą, turėdami sujungiančią sienos dalį, sujungtą statmenai pirmajai sienos daliai. Bet kuriuo atveju L = D + pirmosios gūbrio dalies 4 ilgis.
[0047] Pagal antrąją statybinių blokeIių sistemą, kuri parodyta Fig. 9 ir Fig. 10, skirtingus pločius turinčios skirtingos statybinių blokelių grupės gali būti suderintos viena su kita vienoje grupėje. Pagal Fig. 9 pavaizduotą įgyvendinimo variantą plotis sumažintas iki W4, kur atstumas tarp pirmosios gūbrio dalies 4 ir antrosios gūbrio dalies 5, antrosios gūbrio dalies 5 ilgis ir atstumas tarp antrosios gūbrio dalies 5 ir gretimo trumpojo šono tuo pačiu metu sumažinti iki V1. Be to, pagal šią antrąją sistemą W4 = V1. Pagal šį įgyvendinimo variantą L = V1 + pirmosios gūbrio dalies 4 ilgis, tokiu būdu šis ilgis yra pastovus, priklausomas nuo statybinio blokelio ilgio.
[0048] Kai plotis sumažintas toliau iki W5, kur atstumas tarp pirmosios gūbrio dalies 4 ir antrosios gūbrio dalies 5, antrosios gūbrio dalies 5 ilgis ir atstumas tarp antrosios gūbrio dalies 5 ir gretimo trumpojo šono taip pat yra sumažinti iki V2, kur W5 = V2. Šis įgyvendinimo variantas siekia L = V2 + pirmosios gūbrio dalies 4 ilgis, tokiu būdu šis Ilgis kinta kartu su statybinio blokelio pločiu, ir kai plotis mažinamas, ilgis didėja.
[0049] Fig. 11 schematiškai parodyta, kaip du statybiniai blokeliai gali būti išdėstyti vienas ant kito stačiu kampu. Fig. 11 parodyto viršutinio statybinio blokelio pirmoji gūbrio dalis 4 ir antroji gūbrio dalis 5 įleistos į Fig. 11 parodyto apatinio statybinio blokelio išėmą 7. Abu statybiniai blokeliai išdėstyti taip, kad trumpoj o šono paviršiai, turintys išpjovas 6, pasukti vidun nuo kampo ir todėl yra nematomi.
[0050] Pagal Fig. 12 parodytą įgyvendinimo variantą pateikiamas antrasis statybinio blokelio 8 tipas, kuris turi atskirą gūbrio dalį 9, kuri, susiliesdama su anksčiau aprašyta antrąja gūbrio dalimi 5, suformuojama kaip aštuonkampis. Dėl to galimas statybinių blokelių sujungimas ir statmenai vienas kitam, ir 45° kampu. Fig. 12 punktyrine linija parodytos dviejų kampų padėtys. Pirmoji gūbrio dalis 4 gali būti suformuota panašiai kaip anksčiau aprašyti įgyvendinimo variantai.
[0051] Statybinis blokelis yra kietas ir suformuotas iš keramzito arba bet kokios kitos medžiagos, turinčios atitinkamas šilumos izoliacines savybes. Kanalai arba įvairių medžiagų dalys neveikia statybinio blokelio savybių, nei šilumos izoliacijos ar apkrovos laikomosios gebos požiūriu, nei galimybės nupjauti reikiamo ilgio statybinį blokelį požiūriu.
[0052] Dėl didelių plokščių paviršių ant viršutinio ir apatinio pagrindų atitinkamai už gūbrio ir išėmos, gali būti išlaikomos didelės apkrovos be armatūros. Dideli plokšti paviršiai taip pat sudaro galimybę naudoti sijas arba specialiai sukonstruotus statybinius blokelius virš langų ir durų.
1. Statybinis blokelis (1) sienoms statyti, minėtas statybinis blokelis suformuotas iš esmės kaip stačiakampis gretasienis, turintis viršutinį pagrindą (2), apatinį pagrindą (3), priešingą viršutiniam pagrindui, pirmąjį fasadinį šoną, antrąjį fasadinį šoną, priešingą pirmajam fasadiniam šonui, ir du priešingus paviršius, jungiančius fasadinius šonus, kur minėtas viršutinis pagrindas turi išilginę išėmą (7), o minėtas apatinis pagrindas turi išilginį gūbrį (4, 5), atitinkantį išėmą, ir gūbrio (4, 5) plotis atitinka išėmos (7) plotį, b e s i s k i r i a n t i s tuo, kad išėma (7) nenutrūkstamai tęsiasi tarp pirmojo fasadinio šono ir antrojo fasadinio šono ir yra skirta gūbriui talpinti bet kurioje padėtyje išilgine kryptimi, ir
gūbrys padalintas į pirmąją gūbrio dalį (4), besitęsiančią nuo pirmojo fasadinio šono, ir antrąją gūbrio dalį (5), išdėstytą per atstumą nuo pirmosios gūbrio dalies ir per atstumą nuo antrojo fasadinio šono, kur antrosios gūbrio dalies ilgis atitinka išėmos plotį taip, kad viršutinio statybinio blokelio antroji gūbrio dalis visiškai gali būti patalpinta į apatinį statybinį blokelį, išdėstytą bent statmenai viršutiniam statybiniam blokeliui, kiekvienas statybinis blokelis gali būti panaudotas ir kampams, ir kitoms sienos dalims.
2. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad gūbrys (4, 5) ir išėma (7) centriškai tęsiasi per apatinį pagrindą (3) ir viršutinį pagrindą (2) atitinkamai, kryptimi nuo vieno fasadinio šono link priešingo fasadinio šono.
3. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad išėma (7) suformuota gylio (d), viršijančio gūbrio (4, 5) aukštį (h), sudarant laisvą tarpą tarp gūbrio ir išėmos dugno, kai du statybiniai blokeliai išdėstyti vienas ant kito viršaus.
4. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad bendras atstumas tarp pirmosios gūbrio dalies (4) ir antrosios gūbrio dalies (5), antrosios gūbrio dalies ilgis ir atstumas tarp antrosios gūbrio dalies ir gretimo fasadinio šono yra pastovus, nepriklausomai nuo statybinio blokelio pločio.
5. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad bendras atstumas tarp pirmosios gūbrio dalies (4) ir antrosios gūbrio dalies (5), antrosios gūbrio dalies ilgis ir atstumas tarp antrosios gūbrio dalies ir gretimo fasadinio šono yra lygus statybinio blokelio pločiui.
6. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad gūbrys iš išorės yra smailėjantis.
7. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad išpjova (6) suformuota viename fasadiniame šone, tarp viršutinio pagrindo ir apatinio pagrindo, ir skirta kėlimo įrankiui užkabinti.
8. Statybinis blokelis (1) pagal 7 punktą, b e s i s k i r i a n t i s tuo, kad išpjova (6) suformuota fasadiniame šone, nuo kurio tęsiasi pirmoji gūbrio dalis.
9. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad statybinis blokelis yra iš keramzito.
10. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad statybinis blokelis yra iš lengvoj o betono.
11. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad statybinis blokelis yra iš putplasčio.
12. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad antroji gūbrio dalis (9) suformuota kaip taisyklingas aštuonkampis taip, kad viršutinio statybinio blokelio antroji gūbrio dalis gali visiškai tilpti apatiniame statybiniame blokelyje, išdėstytame statmenai ir 45° kampu viršutiniam statybiniam blokeliui.
13. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad statybinis blokelis suformuotas vientisas.
14. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad viršutinis pagrindas (2) ir apatinis pagrindas (3) sujungti plokščiais ir iš esmės lygiais priekiniais paviršiais (10).
15. Statybinis blokelis (1) pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad statybinis blokelis suformuotas su plokščiais priekiniais paviršiais (10).
