[LT] Išradimas yra iš tekstilės pramonės srities ir susijęs su neaustinėmis medžiagomis bei jų gamybos būdais. Naujos neaustinės putliosios medžiagos gali būti naudojamos rūbams, antklodėms, miegmaišiams siūti, baldams gaminti, filtrams ir abrazyvinėms medžiagoms gaminti.@Patentuojamo išradimo tikslas - gamybos technologijos nekenksmingumas ir supaprastinimas, išsaugant gatavos medžiagos savybes.@Nauja siūloma neaustinė putlioji medžiaga susideda iš poliesterinio pluošto, kurio linijinis tankis 0,17 - 2,0 teks, ir bikomponentinio poliesterinio pluošto, kurio linijinis tankis 0,3 - 1,0 teks, mišinio, esant atitinkamų pluoštų masių santykiui nuo 50 : 50 iki 90 : 10 ir esant pluoštams tarpusavyje surištiems išsilydžiusiu 160-180 °C temperatūroje bikomponentinio poliesterinio pluošto apvalkalu. Neaustinės putliosios medžiagos gamybos būdas apima klodo formavimą iš minėto poliesterinio pluošto ir minėto bikomponentinio poliesterinio pluošto, esant atitinkamų pluoštų masių santykiui nuo 50 : 50 iki 90 : 10, suformuoto klodo džiovinimą 160-180 °C temperatūroje, išlydant bikomponentinio poliesterinio pluošto apvalkalą.
[EN] The invention relates to textile industry, exactly to non-woven fabric and a method for making the same. A new non-woven bulked fabric may be used for making dresses, blankets, sleeping-bags, coverings of furniture, filters and abrasive. The object of the present invention is a harmless and simple technology of manufacture by saving properties of a finished fabric. A new non-woven bulked material consists of a mixture of polyester fibre a linear density of which is 0,17 - 2,0 tex and bicomponent polyester fibre a linear density of which is 0,3 - 1,0 tex when a rate of the fibre mass accordingly is from about 50:50 to about 90:10 and the fabrics are connected together by a coat bicomponent polyester fibre melted at 160 - 180 C temperature. A method of manufacture of non-woven bulked fabric includes a forming of a layer from said polyester fibre and said bicomponent polyester fibre when the rate of the fibre mass accordingly is from about 50:50 to about 90:10, a drying of the formed layer at 160 - 180 C temperature by melting the coat of bicomponent polyester fibre.
[0001] Išradimas yra iš tekstilės pramonės srities ir susijęs su neaustinėmis medžiagomis bei jų gamybos būdais. Naujos neaustinės putliosios medžiagos gali būti naudojamos rūbams, antklodėms, miegmaišiams siūti, baldams gaminti, filtrams ir abrazyvinėms medžiagoms gaminti.
[0002] Žinoma neaustinė medžiaga, kurią sudaro pluoštinis klodas. Klodas turi lokalius supresuotus ruožus, kurie tarp savęs sutvirtinti polimeriniu rišikliu. Šios medžiagos gamybos būdas apima klodo iš termoplastinių pluoštų formavimą, jo lokalinį sutankinimą, veikiant temperatūra ir slėgiu, sodrinimą skystu arba suplaktu rišikliu ir galutinį terminį apdorojimą (SU a. 1. Nr. 1767054, TPKD04H 1/54,1992).
[0003] Žinomas kitos neaustinės medžiagos gavimo būdas, kai demblį iš cheminio pluošto arba cheminio ir natūralaus pluoštų mišinio tam, kad pluoštus suklijuotų, veikia dujiniu aktyvatoriumi, pavyzdžiui, iš grupės, turinčios halogeno vandenilį, boro trifluoridą, sieros trioksidą, po to aktyvatorių šalina (SU patentas Nr. 912049, TPK D04H 1/54,1982).
[0004] Minėtos žinomos medžiagos ar minėtais žinomais būdais pagamintos medžiagos išskiria kenksmingas lakias medžiagas, kurios gali būti įvairių alerginių susirgimų priežastimi, be to, pats medžiagų gamybos procesas apima žmogaus sveikatai ir aplinkai kenksmingas operacijas.
[0005] Taip pat žinoma neaustinė putlioji medžiaga (TS 4463021-06-92), susidedanti iš 100% poliesterinio pluošto, kurio linijinis tankis 0,17 - 2,0 teks arba poliesterinio pluošto skirtingų linijinių tankių mišinio. Šios medžiagos gamybos būdas apima mechaninį arba aerodinaminį klodo formavimą, suformuoto klodo apipurškimą rišamąja medžiaga - polivinilacetatine, akriline arba jų mišinio dispersija ir džiovinimą 90 - 120°C temperatūroje. Be to, šis gamybos būdas apima atitinkamos koncentracijos dispersijos paruošimą.
[0006] Minėta medžiaga, pagaminta panaudojus dispersijas, išskiria formaldehidą, stireną, akrilonitrilą. Minėtos cheminės medžiagos, išsiskirdamos iš putliosios medžiagos ją perdirbant, gali sukelti akių, kvėpavimo takų ir odos alerginius susirgimus, nes praktiškai yra sunku užtikrinti, kad pagaminta medžiaga būtų naudojama praėjus 10-čiai dienų po pagaminimo, kaip to reikalauja vartojimo instrukcija.
[0007] Patentuojamo išradimo tikslas - gamybos technologijos nekenksmingumas ir supaprastinimas, išsaugant gatavos medžiagos savybes.
[0008] Nauja siūloma neaustinė putlioji medžiaga susideda iš poliesterinio pluošto, kurio linijinis tankis 0,17 - 2,0 teks, ir bikomponentinio poliesterinio pluošto, kurio linijinis tankis 0,3 - 1,0 teks, mišinio, esant atitinkamų pluoštų masių santykiui nuo 50 : 50 iki 90 : 10 ir esant pluoštams tarpusavyje surištiems išsilydžiusiu 160-180°C temperatūroje bikomponentinio poliesterinio pluošto apvalkalu. Neaustinės putliosios medžiagos gamybos būdas apima klodo formavimą iš minėto poliesterinio pluošto ir minėto bikomponentinio poliesterinio pluošto, esant atitinkamų pluoštų masių santykiui nuo 50 : 50 iki 90 : 10, suformuoto klodo džiovinimą 160 - 180°C temperatūroje, išlydant bikomponentinio poliesterinio pluošto apvalkalą.

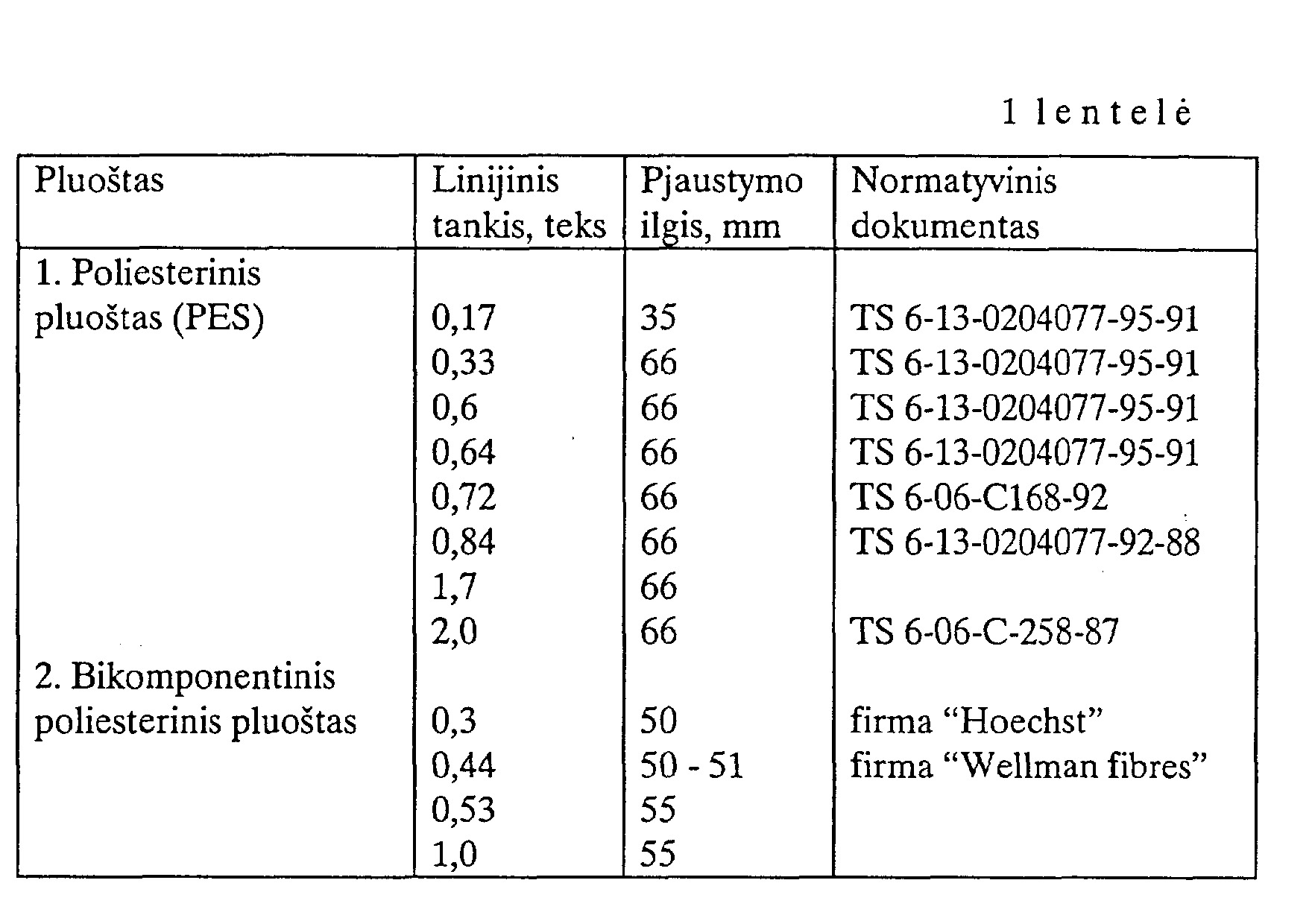

[0009] Pluoštinis klodas gaminamas iš 1 -oje lentelėje nurodytų poliesterinių pluoštų pramoniniais technologiniais įrengimais, kurių pagrindiniai agregatai yra šie: universalus maitintuvas PU - 120Š, kedenimo - emulsavimo mašina ŠČZ - 140 - Š, linija K - 137, kurią sudaro karšimo mašina CU - 321 e, aerodinaminis mazgas, džiovykla.
[0010] Klodas formuojamas taip: paruošiamas žaliavos pluoštas (išardomos kipos, susveriamos mišinio komponentės, pluoštas porcijomis dedamas ant transporterio, kedenamas, emulsuojamas, maišomas) ir pneumotransportu tiekiamas į aruodą. Iš aruodo pluoštas paduodamas į karšimo mašinos automaitintuvą. Iš karšimo mašinoje iškaršto pluošto mechaniniu arba aerodinaminiu klodo formavimo mechanizmu suformuojamas klodas ir praėjęs džiovyklą surišamas mišinyje esančio besilydančio bikomponentinio poliesterio pluošto dėka.

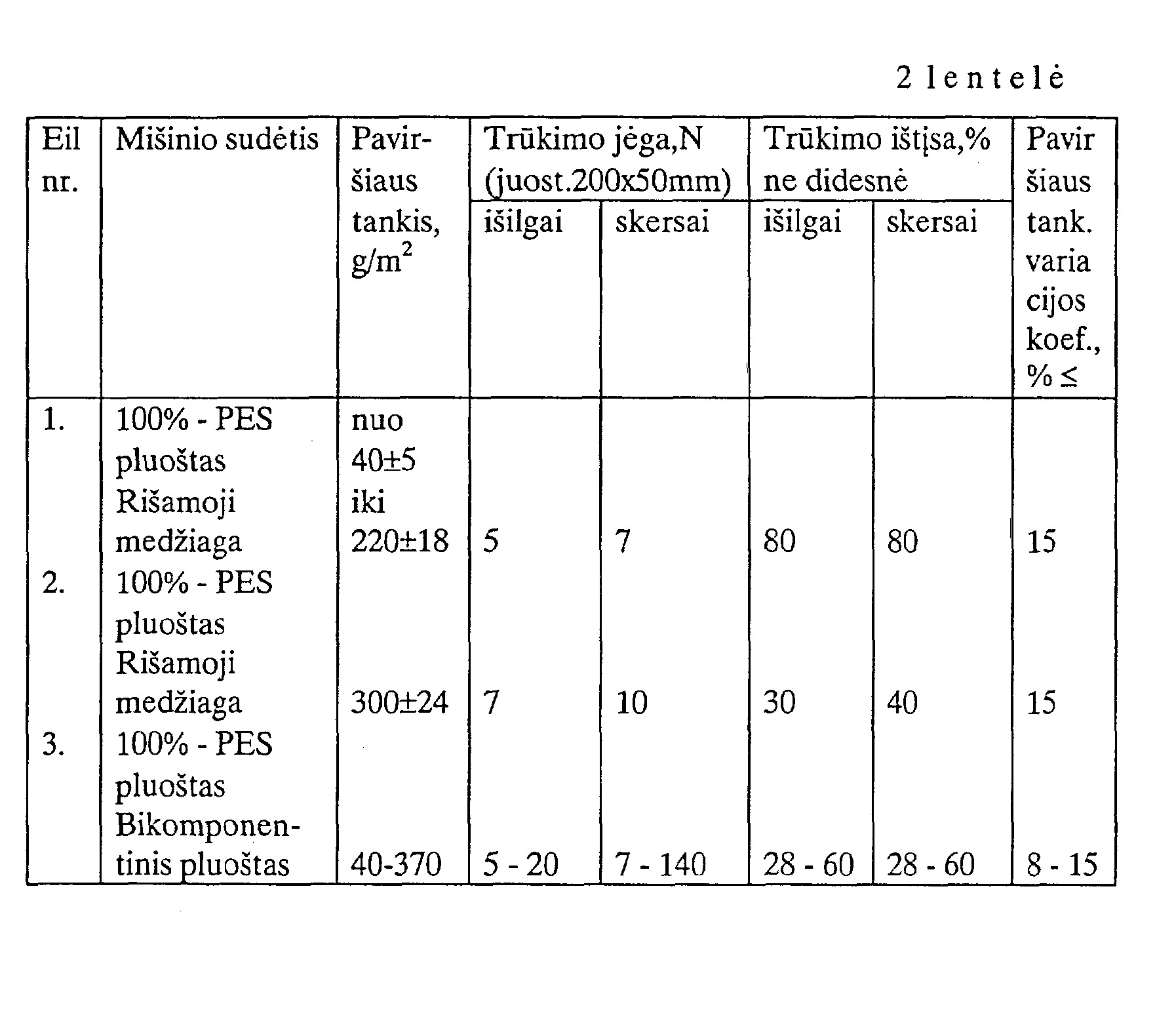

[0011] Tokiu būdu gautos medžiagos paviršiaus tankis yra 40 - 1000 g/m2, oro pralaidumas viršija 2775 dm3/m2s, kiti šios medžiagos fizikiniai ir mechaniniai rodikliai pateikti 2-oje lentelėje. Visi fizikiniai ir mechaniniai putliosios medžiagos rodikliai priklauso nuo mišinio sudėties. Kai mišinio sudėtis yra, pavyzdžiui, 50% PES ir 50% bikomponentinio poliesterinio pluošto, tai pasireiškia didžiausios trūkimo jėgos (didžiausias medžiagos stiprumas), ir kai sudėtis - 90% PES ir 10% bikomponentinio poliesterinio pluošto, atvirkščiai - trūkimo jėgos reikšmės yra mažiausios (mažiausias medžiagos stiprumas). Mažinti bikomponentinio poliesterinio pluošto kiekį mišinyje netikslinga, nes medžiaga nebetenka pritaikymo dėl mažo stiprumo. Didinti bikomponentinio poliesterinio pluošto % mišinyje netikslinga dėl to, kad liekamosios deformacijos rodiklis, baldų pramonei skirtų putliųjų medžiagų, išlieka tas pats, o medžiagos kaina žymiai padidėja.
[0012] 2-oje lentelėje palyginimui greta naujos siūlomos medžiagos rodiklių taip pat pateikiami žinomos putliosios medžiagos fizikiniai ir mechaniniai rodikliai.
[0013]
1. Neaustinė putlioji medžiaga iš cheminių pluoštų, besiskirianti tuo, kad ją sudaro poliesterinio pluošto, kurio linijinis tankis 0,17 - 2,0 teks, ir bikomponentinio poliesterinio pluošto, kurio linijinis tankis 0,3 - 1,0 teks, mišinys, esant atitinkamų pluoštų masių santykiui nuo 50:50 iki 90:10.
2. Neaustinės putliosios medžiagos gamybos būdas, apimantis pluošto klodo formavimą ir džiovinimą, besiskiriantis tuo, kad klodą formuoja iš poliesterinio pluošto, kurio linijinis tankis 0,17 - 2,0 teks, ir bikomponentinio poliesterinio pluošto, kurio linijinis tankis 0,3 - 1,0 teks, mišinio, esant atitinkamų pluoštų masių santykiui nuo 50:50 iki 90:10, suformuotą klodą džiovina 160-180°C temperatūroje, išlydant bikomponentinio poliesterinio pluošto apvalkalą.
