[LT] Išradimas yra iš polimerinių medžiagų perdirbimo srities ir gali būti panaudotas antrinių medžiagų perdirbimo pramonėje smulkinant putų polistireno taros atliekas. Nauja yra tai, kad į trupinimo įrenginį atliekas paduoda veikiant jų sunkio jėgai ir jas trupina periodiškai - žingsniu, o smulkinimo įrenginio dantytų diskinių įrankių dantys išdėstyti vienoje linijoje lygiagrečiai velenų ašims ir prieš dantis yra išpjovos.
[EN] The invention relates to processing of polymeric materials and can be used in waste industry for crushing of polystyrene waste packing. New is that waste is feeded to crushing device by using weight force and crushed periodically - by thread. Teeth of toothed disc tools of crushing device are placed in line in parallel to roller axis and notches are placed opposite teeth.
[0001] Išradimas yra naudojamas polimerinių medžiagų perdirbimui ir gali būti panaudotas antrinių medžiagų perdirbimo pramonėje smulkinant putų polistireno taros atliekas.
[0002] Rusijos patente Nr. 2060828, B02C 13/04 pateiktas antrinių žaliavų perdirbimo būdas pagal kurį atliekos į trupinimo įrenginį paduoda ir trupina nepertraukiamai. Taip trupinti galima tik didesnio tankio medžiagas, kurių svorio pakanka atliekai paduoti į trupinimo zoną. Mažo tankio, lengvos atliekos darbiniu mechanizmu yra keliamos į viršų ir trupinimas nevyksta.
[0003] Yra žinomas polimerinių medžiagų smulkinimo būdas pagal kurį atlieką į smulkinimo įrenginį paduoda specialus įtaisas ir ją trupina nepertraukiamai. Įrenginys skirtas šio būdo įgyvendinimui (Rusijos patentas Nr. 2053852, B02C 18/06, 23/12, B29B 17/00), susidedantis iš korpuso, kuriame sumontuoti du horizontalūs vienas priešais kitą besisukantys velenai su užtvirtintais ant jų dantytais diskiniais įrankiais taip, kad vieno veleno dantyti diskiniai įrankiai įeitų į kito veleno diskinių įrankių tarpą.
[0004] Įrenginiu, įgyvendinančiu nepertraukiamą polimerinių medžiagų smulkinimo būdą, galima smulkinti tik padidinto tamprumo polimerines medžiagas, kai dantyti diskinių peilių dantys įsmigę į polimerinę medžiagą įtraukia atlieką į diskinių peilių darbinę zoną. Lengvų, nedidelio stiprio tempimui, atliekų šiuo įrenginiu smulkinti negalima, dėl mažos atliekų, atsparumo tempimui, jėgos.
[0005] Artimiausias techninis sprendimas mūsų siūlomam yra SU 1742079 A1, B29B 17/00, kuriame atliekos smulkinamos nepertraukiamai ir jas į trupinimo zoną paduoda specialiu įtaisu. Šis būdas netinka lengvų, didelių išmatavimų, polimerinių atliekų smulkinimui. Įrenginys skirtas šio būdo įgyvendinimui susidedantis iš korpuso, kuriame sumontuoti du lygiagretūs vienas priešais kitą besisukantys velenai su užtvirtintais ant jų dantytais diskiniais smulkinimo įrankiais išdėstytais taip, kad vieno veleno dantyti diskiniai įrankiai įeitų į kito veleno dantytų diskinių įrankių tarpą, neužtikrina atliekų smulkinimo dėl nedidelės putų polisireno atsparumo tempimui jėgos. Besisukantys dantyti diskiniai įrankiai "tarkuos" atliekų apačią, kadangi atliekos remiasi į šalia esančių dantų išorinį paviršių ir jų nesmulkins.
[0006] Mūsų siūlomo išradimo tikslas yra užtikrinti lengvų, didelio storio polimerinių putų polistireno taros atliekų trupinimą panaudojant tik atliekų sunkio jėgą jų padavimui į trupinimo zoną.
[0007] Tikslas pasiekiamas tuo, kad į trupinimo įrenginį paduoda atliekas veikiant jų sunkio jėgai ir jas trupina periodiškai - žingsniu.
[0008] Įrenginio, skirto šio būdo įgyvendinimui, dantytų diskinių įrankių dantys išdėstyti vienoje linijoje lygiagrečiai velenų ašims, o prieš dantis yra išpjovos.

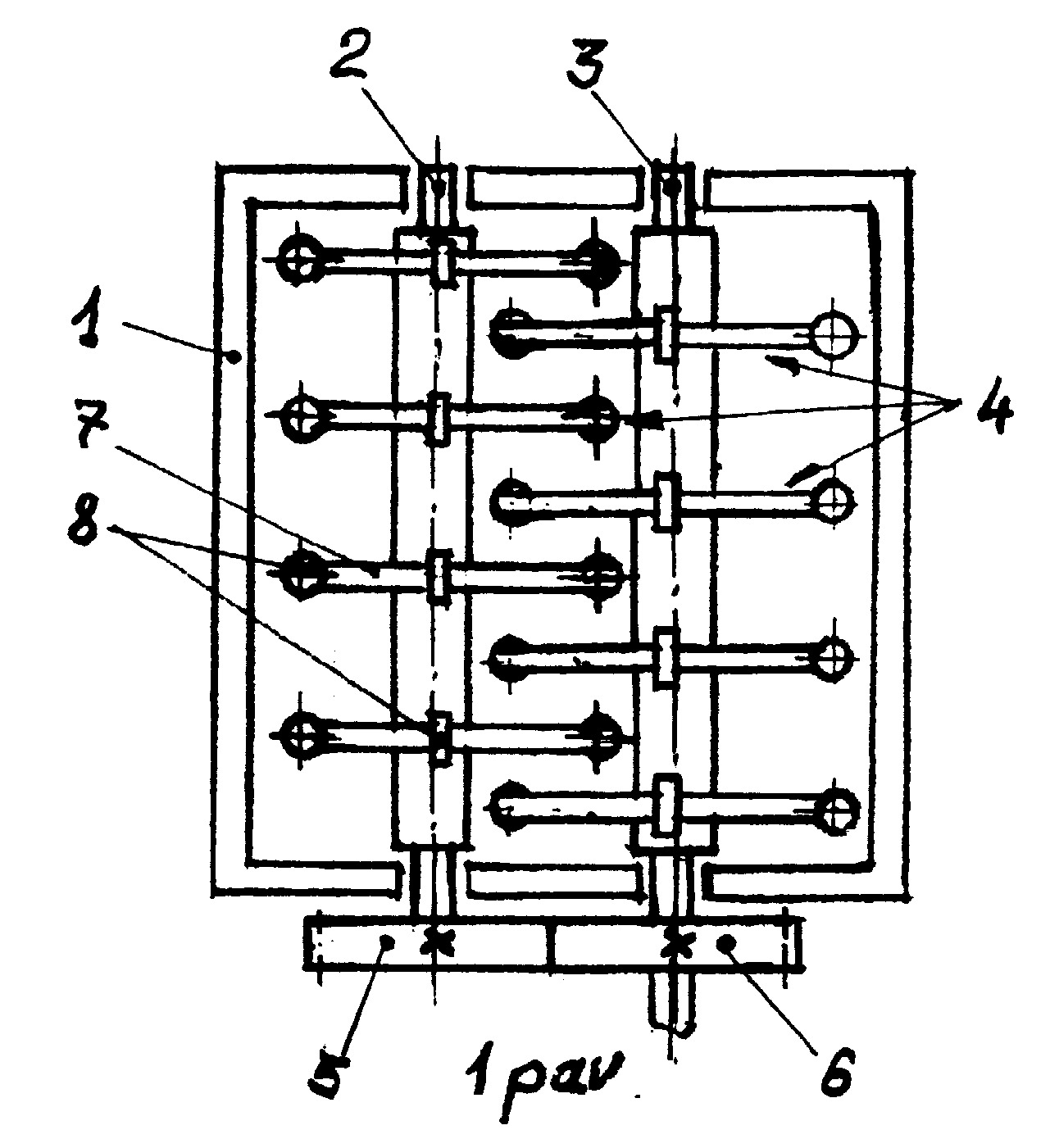

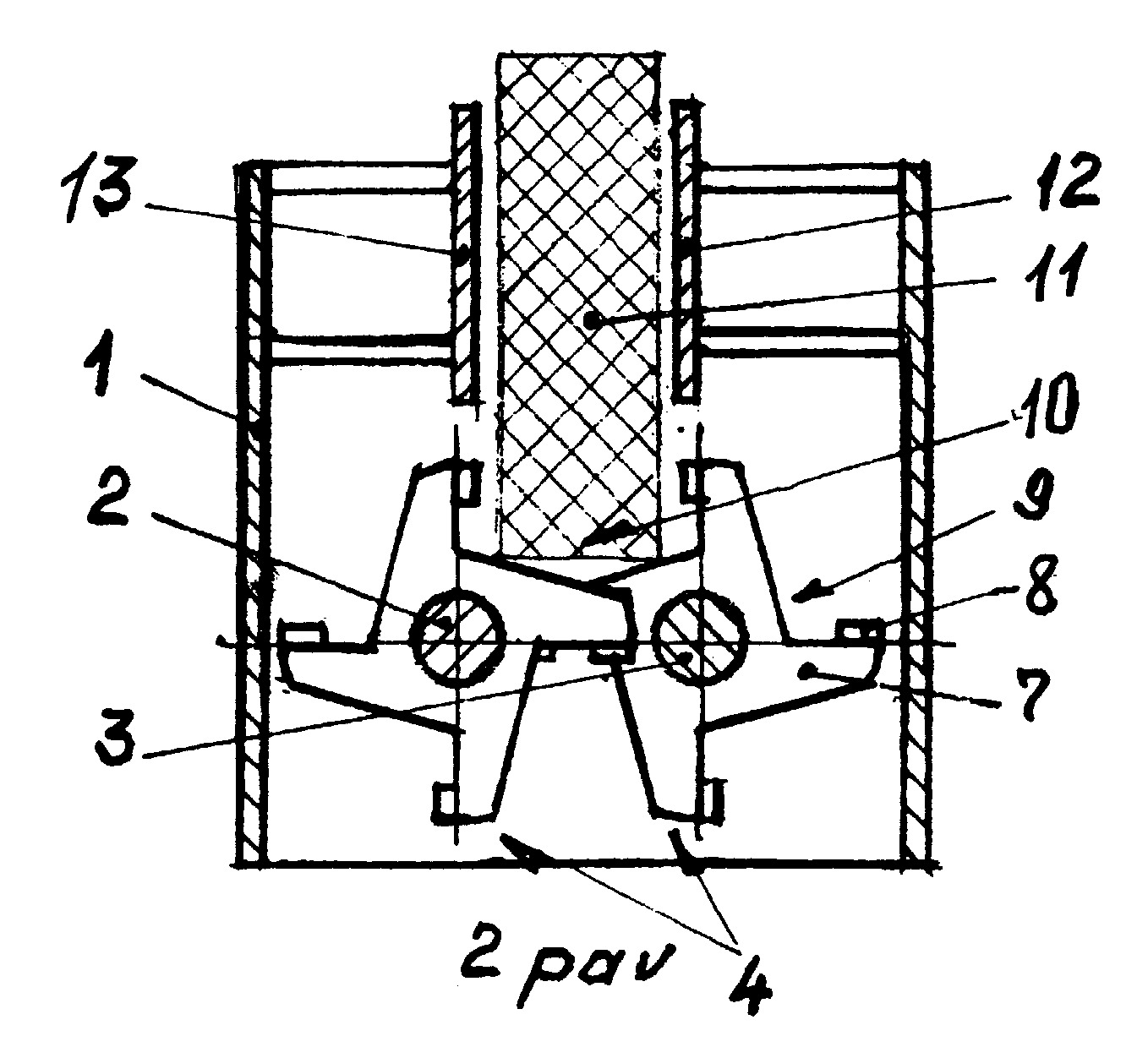

[0009] Putų polistireno atliekų smulkinimo būdas ir įrenginys paaiškinamas brėžiniais. 1 pav. schematiškai pavaizduotas putų polistireno atliekų smulkinimo įrengimo vaizdas, be nukreipiamojo įtaiso, iš viršaus. 2 pav. - įrenginio skersinis pjūvis.
[0010] Įrenginys skirtas putų polistireno atliekų smulkinimo būdui įgyvendinti susideda iš korpuso 1, kuriame sumontuoti du lygiagretūs vienas priešais kitą besisukantys velenai 2 ir 3 su užtvirtintais ant jų dantytais diskiniais smulkinimo įrankiais 4.
[0011] Priešpriešinį judesį velenams suteikia jėginė pavara (neparodyta) ir krumpliaračiai 5 ir 6. Diskiniai smulkinimo įrankiai 4 susidedantys iš korpuso 7 ir pritvirtintų prie jo dantų 8 ant velenų 2 ir 3 nejudamai išdėstyti šachmatine tvarka, t.y. vieno veleno dantyti diskiniai įrankiai įeina į kito veleno dantytų diskinių įrankių tarpą. Be to, dantys 8 išdėstyti vienoje linijoje lygiagrečiai velenų 2 ir 3 ašims.
[0012] Diskinių įrankių korpuse 7 prieš kiekvieną dantį 8 yra išpjovos 9, kurios ant velenų 2 ir 3 esant dantims 8 viršutiniame taške suformuoja prieš dantis 8 įdubą 10, kurios plotis yra didesnis už paruošos 11 storį.
[0013] Korpuse 1 virš smulkinimo įrankių 4 yra sumontuotos, lygiagrečiai velenų 2 ir 3 ašims, kreipiančiosios 12 ir 13. Atstumą tarp kreipiančiųjų galima reguliuoti ir sudaryti nukreipimo lataką paruošai 11.
[0014] Įrenginys dirba sekančiai:
[0015] Putų polistireno atlieka 11 paduodama į tarpą tarp kreipiančiųjų 12 ir 13. Nuo savo svorio atlieka 11 remiasi į smulkinimo įrenginio įrankių 4 išorinį paviršių. Besisukant velenams 2 ir 3 diskinių įrankių dantys 8 periodiškai pakyla vertikalioje plokštumoje į aukščiausią tašką, kuriame išpjovos 9 suformuoja tarpą-įdubą 10 į kurį nuo savo sunkio jėgos įkrenta atlieka 11. Besisukant velenams, dantys 8 iš priešingų pusių sminga į atlieką 11 ir nuskelia jos trupinį. Nuskelto atliekos 11 trupinio dydį lemia išpjovos 9 išmatavimai, t.y. jų suformuotos įdubos gylis. Esant išpjovai 9 didesnei, besisukant velenams 2 ir 3 prieš dantis 8, esant jiems viršutiniame taške, yra suformuojama gilesnė įduba 10 kas užtikrina didesnį trupinio dydį ir atvirkščiai - mažesnės išpjovos 9 suformuoja mažesnio gylio įdubą 10, kuri užtikrina atliekos 11 trupinimą smulkiau į mažesnius trupinius. Trupinių dydžiui turi įtakos ir išpjovų 9 konfigūracija, bei dantų 8 skaičius smulkinimo įrankyje 4. Didėjant dantų 8 skaičiui keičiasi įdubos gylis ir atlieka 11 smulkinama į smulkesnius gabalus.
[0016] Toks konstrukcinis išpildymas užtikrina žingsninį (prieš kiekvieną dantį) stambiagabaritinių putų polistireno atliekų padavimą į darbinę zoną nuo atliekos sunkio jėgos, o išėmų gabaritai bei dantų skaičius diskiniuose peiliuose riboja pastumų, o tuo pačiu ir trupinių dydį.
1. Putų polistireno atliekų smulkinimo būdas, pagal kurį į trupinimo įrenginį paduoda atliekas ir jas trupina, b e s i s k i r i a n t i s tuo, kad į trupinimo įrenginį paduoda atliekas veikiant jų sunkio jėgai ir jas trupina periodiškai - žingsniu.
2. Putų polistireno atliekų smulkinimo įrenginys susidedantis iš korpuso, kuriame sumontuoti du lygiagretūs vienas priešais kitą besisukantys velenai su užtvirtintais ant jų dantytais diskiniais smulkinimo įrankiais, išdėstytais taip, kad vieno veleno dantyti diskiniai įrankiai įeitų į kito veleno dantytų diskinių įrankių tarpą, b e s i s k i r i a n t i s tuo, kad dantytų diskinių įrankių dantys išdėstyti vienoje linijoje lygiagrečiai velenų ašims, o prieš dantis yra išpjovos.
