[LT] Šio išradimo tikslas yra spąstai kurmiams, kuriuose kurmis būtų užmušamas spyruokliniu mechanizmu, kuriame kurmį pribaigia metalinė plokštelė (6), kuri gali judėti vertikaliose rėmo (1) išpjovose (8). Šie spąstai kurmiams pasižymi efektyvumu, požeminiu veikimu, paprasta konstrukcija ir nesudėtingu naudojimu.
[EN] The goal of this mole trap is the trap in which the mole would be killed by the sprung mechanism in which mole is killed by metal plate (6), which can move upright the frame (1) in coulisse (8). This mole traps is characterized by efficiency, ground action, simple construction and easy use.
[0001] TECHNIKOS SRITIS
[0002] Šis išradimas susijęs su spąstais gyvūnams, ypač spąstais kurmiams gaudyti. Kurmis užmušamas, jam sužadinus spyruoklinį mechanizmą.
[0003] TECHNIKOS LYGIS
[0004] Yra žinoma keletas spąstų kurmiams gaudyti rūšių, kurių veikimas pagrįstas spyruokliniu mechanizmu. Tokie spąstai įrengiami kurmio urve taip, kad kurmis, keliaudamas urvu, užkliudytų spąstų saugiklį ir paleistų spyruoklinį mechanizmą. Vienas spyruoklės galas įprastu atveju būna atsirėmęs į rėmą, kuris yra nejudamai įsmeigtas į žemę, o antrasis spyruoklės galas veikia ašmenis arba plokštelę su aštriais virbais, kuriais nužudomas kurmis. Ašmenų judėjimo tiesiaeigiškumui užtikrinti per spyruoklės vidų perkišamas strypas, prie kurio ir tvirtinami ašmenys arba plokštelė su aštriais virbais.
[0005] Žinomas amerikiečių patentas Nr. 2,086,826, publikuotas 1937 m. liepos 13 d. Šiame patente aprašyti spąstai kurmiams gaudyti, veikiantys spyruoklinio užtaiso principu - kurmiui pajudinus saugiklį, paleidžiama suspausta spyruoklė, o spyruoklės tamprumo jėgos stumiama plokštelė su prie jos pritvirtintais virbais sminga į žemę ir persmeigia kurmį. Šių spąstų specifika tokia, kad saugiklis parengties padėtyje būna virš žemės, prie pat jos paviršiaus, o kurmiui rausiantis po žeme ir ją keliant, saugiklis pasislenka vertikaliai į viršų ir paleidžia spyruoklę, Tokių spąstų konstrukcija yra gana sudėtinga, o gamyba reikalauja didelio skaičiaus sudėtingų technologinių operacijų, tokių kaip virbų smailinimas, jų tvirtinimas prie plokštelės ir pan. Tokie spąstai suveikia tik tada kai kurmis kelia žemę, tačiau rausdamas urvą kurmis ne visada sujudina paviršinį žemės sluoksnį, todėl spąstai gali nesuveikti.
[0006] Taip pat žinomas panašus amerikiečių patentas Nr. 3,013,358, publikuotas 1960 m. gruodžio 19 d. Šiame patente aprašomas spąstų mechanizmas, kuriame spyruoklė remiasi ne į U formos rėmą, o į perkišto per spyruoklę strypo atsikišimą, todėl nebūtina spąstų užtaisyti prieš įkišant į žemę. Tai gali būti lengvai padaroma jau įstačius spąstus reikiamoje vietoje arba neištraukus iš žemės užtaisyti spąstus iš naujo jiems klaidingai iššovus, Šių spąstų konstrukcija taip pat gana sudėtinga, o veikimas neefektyvus, kadangi reaguojama netiesiogiai - ne į patį kurmį, o į jo judinamą žemę.
[0007] Žinomas amerikiečių patentas Nr. 1,382,125, publikuotas 1921 m. birželio 21 d. Šiame patente aprašyti gana paprastos konstrukcijos kurmių spąstai, kuriuose naudojama ištemptos spyruoklės jėga. Šio išradimo trūkumai yra antžeminis veikimas ir gana sudėtingas gamybos procesas, kadangi norint užtikrinti virbų judėjimo tiesiaeigiškumą, reikia gana preciziškai apdoroti spąstų sudėtines dalis, nes, priešingu atveju, spąstai užstrigs.
[0008] Visi trys paminėti spąstai kurmi persmeigia aštriais virbais. Toks žudymo būdas yra nepatogus ir neestetiškas, kadangi vėliau suniokotą auką reikia pašalinti iš urvo. Kurmis turi labai gerą uoslę, todėl likęs aukos kraujas gal atbaidyti kitus kurmius ir jie nepaklius i spąstus toje pačioje vietoje, tokiu atveju ir pačius spąstus reikia kruopščiai nuvalyti, kad nebeliktų aukos kraujo.
[0009] IŠRADIMO ESMĖ
[0010] Šiuo išradimu siekiama sukurti spąstus kurmiams, kurie būtų lengvai ir pigiai pagaminami, efektyvūs, nesudarkytų aukos ir būtų lengvai naudojami. Remiantis šiais kriterijais sukurti spąstai kurmiams, kuriuos pastačius, užtaiso saugiklis būtų pačiame kurmio urve. Judėdamas kurmis užkliudo liežuvėlį (2), kuris tiesiogiai aktyvuoja spyruoklinį mechanizmą. Spyruoklinį mechanizmą sudaro tarpusavyje tvirtai sujungti ir rėmo (1) atžvilgiu vertikaliai slankiojantys metalinis strypas (5) ir plokštelė (6) ir ant metalinio strypo (5) uždėta plieninė spyruoklė (7). Spyruoklė (7) vienu galu remiasi į rėmą (1). o kitu - į plokštelę (6). Plokštelės (6) galai išlenda per rėmo išpjovas (8), kurios turi apatinį praplatėjimą (9) šių išpjovų (8) viršutinėje dalyje. Užtaisant spąstus, metalinis strypas (5) traukiamas vertikaliai į viršų; kartu su juo juda ir plokštelė (6), kuri užfiksuojama viršutinėje padėtyje, įstatant ją į išpjovos (8) apatini praplatėjimą (9). Užtaisytoje padėtyje liežuvėlis (2) yra nuleistas. Eidamas urvu kurmis atsitrenkia į liežuvėlį (2) ir jį kilsteli, tuo metu liežuvėlio (2) briauna (12) išstumia plokštelę (6) iš išpjovos (8) apatinio praplatėjimo (9) ir spyruoklinis mechanizmas suveikia - plokštelė (6) smogia kurmiui.
[0011] TRUMPAS BRĖŽINIŲ FIGŪRŲ APRAŠYMAS

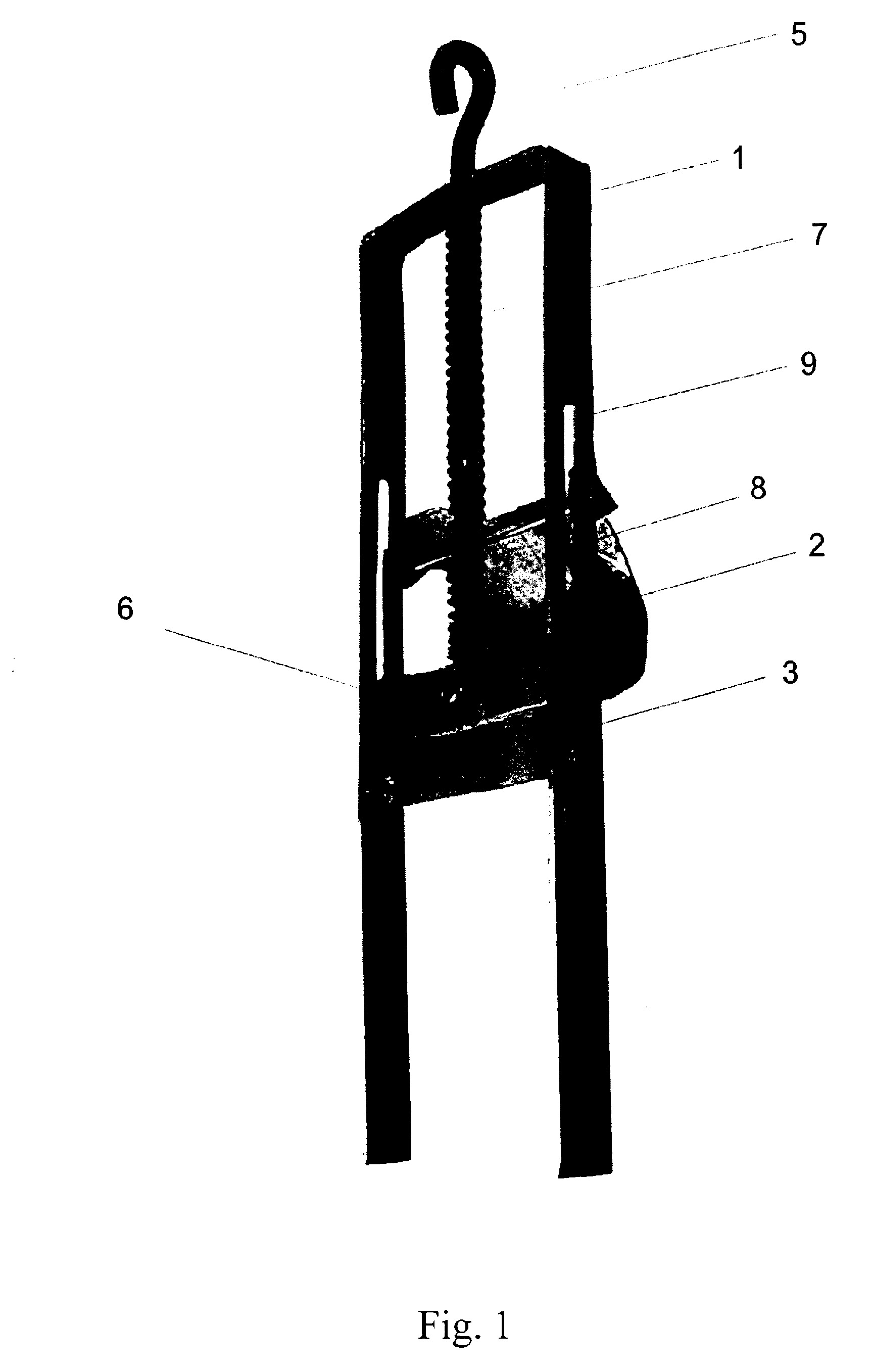

[0012] Fig. 1 - spąstai kurmiams (perspektyvinė projekcija)

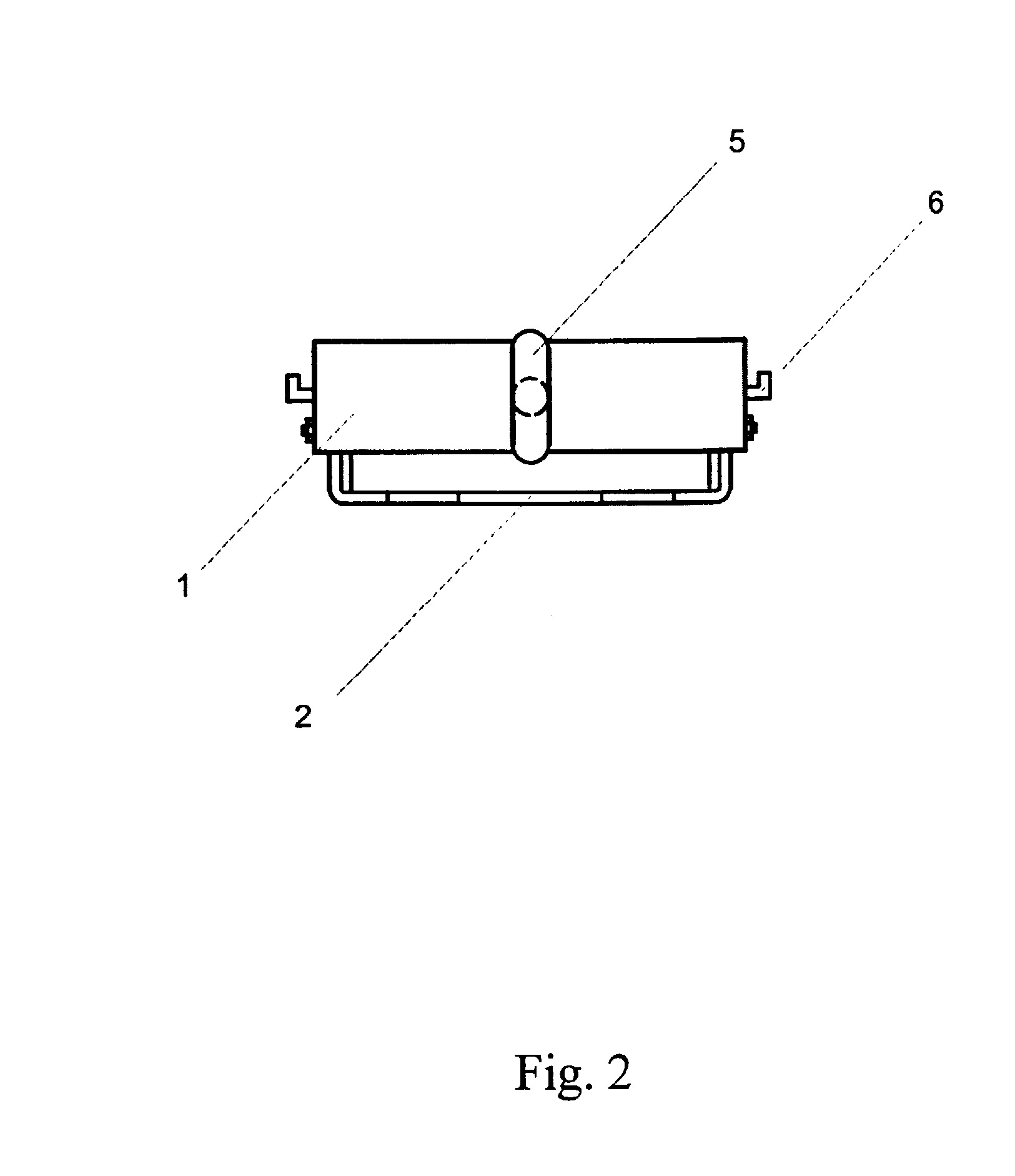

[0013] Fig. 2 - spąstai kurmiams (horizontalioji projekcija)

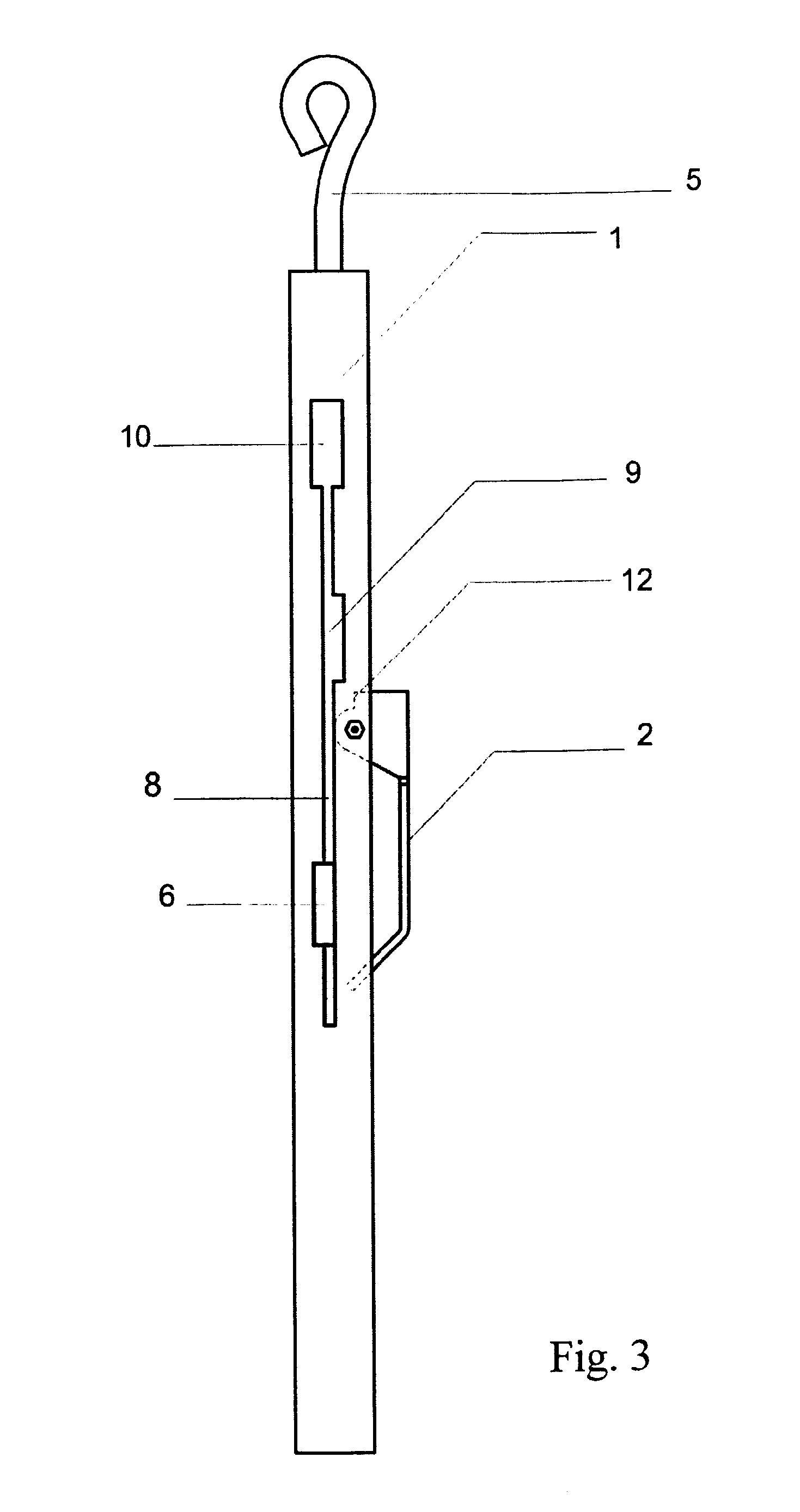

[0014] Fig. 3 - spąstai kurmiams (profilinė projekcija)

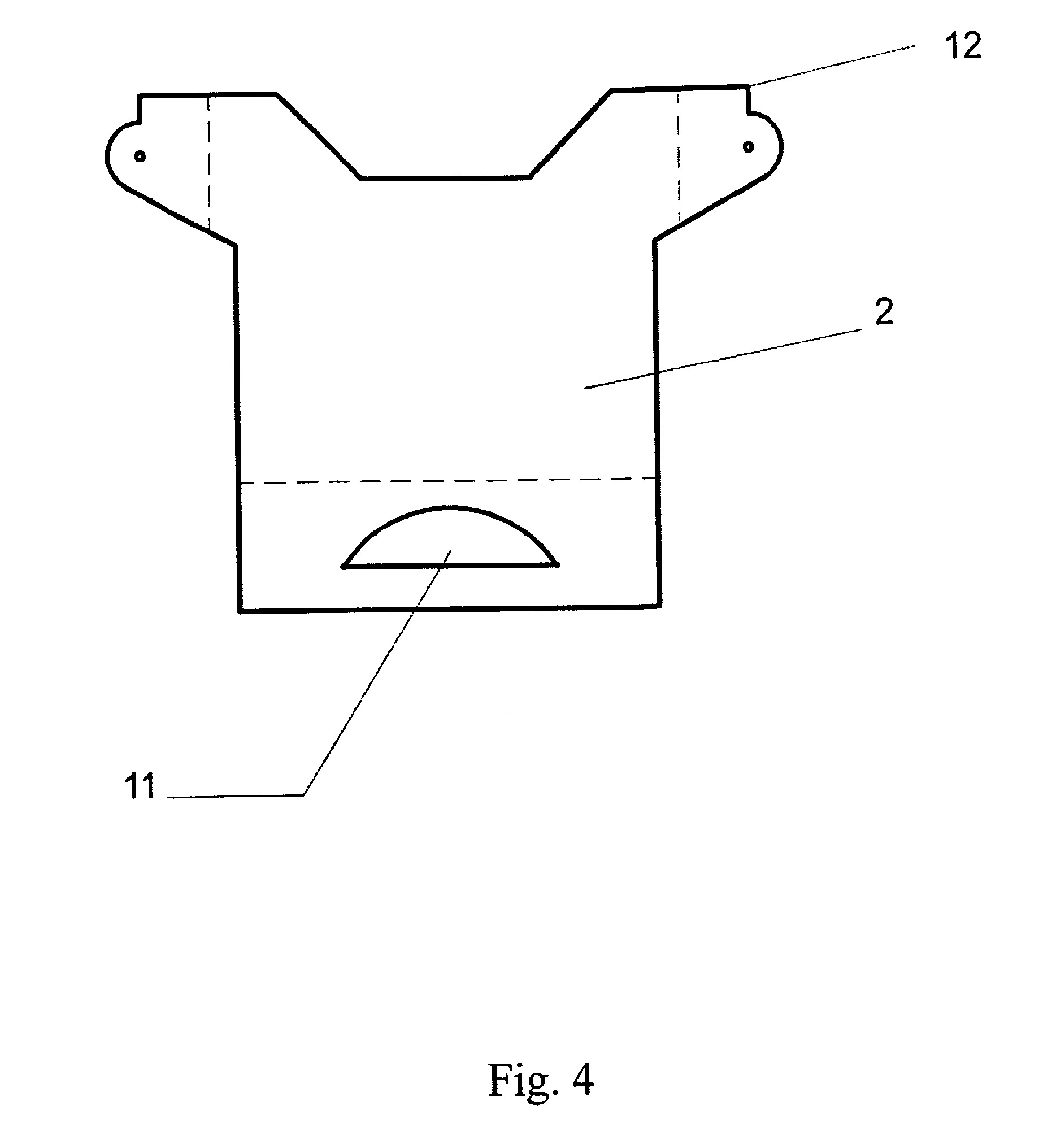

[0015] Fig. 4 - liežuvėlis
[0016] TINKAMIAUSI ĮGYVENDINIMO VARIANTAI
[0017] Tinkamiausias šio išradimo įgyvendinimo variantas yra spąstai kurmiams, pavaizduoti Fig. 1. Spąstų konstrukcija surenkama iš metalinės juostos, kurios storis nuo 1,6 mm iki 2 mm. Juosta sulenkiama į U formą prieš tai abiejuose jos galuose padarius išpjovas (8), o centre - skylę strypui (5). Išpjova (8) gali turėti vieną arba du praplatėjimus (9, 10), kurių apatinis (9) naudojamas užtaisant spąstus, o papildomas viršutinis (10) - spąstų surinkimui ir išardymui - pro šį praplatėjimą įstatoma plokštelė (6). Į rėmo (1) centre esančią skylę (Fig. 2) įstatomas strypas (5) ir ant jo užmaunama spyruoklė (7) taip, kad vienas spyruoklės galas remtųsi į rėmą (1), o antrasis - į plokštelę (6). Strypas (5) varžtu arba kniede sutvirtinamas su plokštele (6). Liežuvėlis (2) pritvirtinamas prie rėmo netoli išpjovų (8) apatinio praplatėjimo (9) taip, kad galėtų būti vertikaliai atlenkiamas ir atsilenkdamas išstumtų plokštelę (6) iš išpjovų (8) apatinio praplatėjimo (9). Plokštelės (6) galai užlenkiami taip, kad plokštelė (6) galėtų judėti išpjovose (8) tik vertikaliai ir nejudėtų į šonus. Plokštelės (6) galai gali būti užlenkiami (Fig. 2) įstačius plokštelę (6) į išpjovas (8) arba iš anksto, prieš įkišant ją pro papildomai suformuotus viršutinius išpjovos (8) praplatėjimus (10), matomus Fig.3.
[0018] Tinkamiausiu atveju naudojama plieninė spyruoklė. Spyruoklę reikia parinkti pagal spąstų konstrukcinius ypatumus - plokštelės (6) ir strypo (5) svorį. Spyruoklė turėtų būti tokio standumo, kad pribaigtų kurmį, tačiau, tinkamiausiu atveju, jo nesutraiškytų. Liežuvėlis (2), pavaizduotas Fig. 4, gaminamas iš plonos (apie 0,6 mm) skardos arba kitos tvirtos, lengvos, bekvapės ir kvapų nesugeriančios medžiagos. Metalinio rėmo (1) galai žemiau sutvirtinimo strypo (3) gali būti pasukami apie savo ašį 90 laipsnių kampu. Tokiu būdu užtikrinamas spąstų stabilumas kai juos įstatome į minkštą dirvožemį. Liežuvėlis (2) gali centre turėti išpjovas (11), tokiu būdu kurmis yra lengviau apgaunamas ir, bandydamas prasibrauti pro plyšį, dar stipriau stumteli liežuvėlį (2)
[0019] Viename kurmio urve statomi dveji spąstai taip, kad liežuvėliai (2) būtų atsukti vienas į kitą, paliekant tarp jų 15 cm - 20 cm tarpą. Spąstai įsmeigiami į žemę taip, kad liežuvėliai (2) atsidurtų laisvi kurmių tako viduryje. Metalines spąstų dalis būtina užmaskuoti žemėmis, iš viršaus pridengiant velėna, kad į urvą nepatektų šviesa.
1. Spąstai kurmiams, turintys U formos rėmą (1) ir spyruoklinį mechanizmą, kurį sudaro spyruoklė (7), per ją perkištas strypas (5) ir antgalis, kuriuo užmušamas kurmis, b e s i s k i r i a n t y s tuo, kad
- kurmį užmušantis antgalis yra į rėmo (1) išpjovas (8) įstatyta plokštelė (6), kur ši plokštelė (6) yra tvirtai sujungta su strypu (5);
- saugiklio funkciją atliekantis liežuvėlis (2), žiūrint kurmio judėjimo kryptimi, yra plokštumoje, esančioje toliau už plokštelės (6) plokštumą, ir tiesiogiai aktyvuoja spyruoklinį mechanizmą.
2. Spąstai pagal 1 punktą, b e s i s k i r i a n t y s tuo, kad liežuvėlis (2) aktyvuoja spyruoklinį mechanizmą išstumdamas plokštelę (6) iš žemesniojo išpjovos (8) praplatėjimo (9).
3. Spąstai pagal 1 arba 2 punktą, b e s i s k i r i a n t y s tuo, kad liežuvėlis yra pagamintas iš bekvapės ir kvapų nesugeriančios medžiagos.
4. Spąstai pagal 3 punktą, b e s i s k i r i a n t y s tuo, kad liežuvėlis yra pagamintas iš skardos.
5. Spąstai pagal bet kurį ankstesnį punktą, b e s i s k i r i a n t y s tuo, kad rėmo (1) galai, esantys žemiau sutvirtinimo strypo (3) gali būti pasukti apie savo ašį 900 kampu.
6. Spąstai pagal bet kurį ankstesnį punktą, b e s i s k i r i a n t y s tuo, kad liežuvėlis (2) gali turėti išpjovas (11).
7. Spąstai pagal bet kurį ankstesnį punktą, b e s i s k i r i a n t y s tuo, kad plokštelė (6) yra įstatoma į rėmo (1) išpjovas (8) ir jos galai išsikiša per šias išpjovas (8) ir yra sutvirtinami rėmo (1) išorėje taip, kad plokštelė (6) galėtų judėti išpjovose (8) vertikalia kryptimi ir nejudėtų horizontaliai.
8. Spąstai pagal 7 punktą, b e s i s k i r i a n t y s tuo, kad plokštelės (6) galai, įstačius plokštelę į išpjovas (8), yra užlenkiami U formos rėmo (1) išorėje, prie pat rėmo (1) sienelių.
9. Spąstai pagal 7 punktą, b e s i s k i r i a n t y s tuo, kad plokštelės (6) galai yra užlenkiami prieš įstatant ją į išpjovas (8), kur plokštelės (6) įstatymui į rėmo (1) išpjovas (8) yra suformuoti papildomi išpjovų (8) viršutiniai praplatėjimai (10), pro kuriuos įkišama plokštelė (6) su iš anksto užlenktais galais.
