[LT] Polietileninių vamzdžių vidinės suvirinimo siūlės pašalinimo įrenginys skirtas plastmasių apdirbimui ir gali būti naudojamas polietileninių vamzdžių, suvirintų sandūriniu būdu, vidinių suvirinimo siūlių pašalinimui. Įrenginį sudaro freza su varikliu, kurie tvirtinami prie korpuso. Korpusas turi tris atramas, pirmoji atrama sumontuota korpuso viduryje ir turi spyruoklę, kitos dvi atramos nukreiptos į priešingą pusę pirmajai atramai, o viena iš jų sumontuota korpuso galinėje dalyje. Atramų galai užsibaigia ritinėliais. Prie korpuso priekinės dalies tvirtinamas suvirinimo siūlės fiksavimo ritinėlis, patalpintas priešais frezą. Įrenginys dar turi drožlių pašalinimo kamštį sujungtą su korpusu, judesio perdavimo strypą, sujungtą su korpusu kardanine jungtimi bei atramą, fiksuojančią judesio perdavimo strypo centrą su vamzdžio centru.
[EN] Polyethylene tubes internal weld joint removing device, is for working the plastic and can be used for removing internal weld joints in polyethylene tubes, which are weld by method of joint. The device consists of mill with mover, which are firmed on corps. The corps has three thrusts; the firs thrust is mounted inside the corps and is with the spring, the other two thrusts are orient to opposite side of the first one. And one of them is mounted in the back part of the corps. The ends of the thrusts are sheaves. There is roll on the front part of the corps, in front of the mill for fixing weld joint. Also the device has filing removing cork combined with corps, motion transmission rod, connected with corps cardan-joint and thrust, for fixing center of motion transmission rod with tubes center.
[0001] Išradimas yra priskiriamas įvairiems technologiniams procesams, o būtent, plastmasių apdirbimui ir naudojamas poletileninių vamzdžių, suvirintų sandūriniu būdu, vidinių suvirinimo siūlių pašalinimui. Vykdant poletileninių vamzdžių suvirinimą sandūriniu būdu, išorinėje ir vidinėje vamzdžio sienelėse susidaro volelio formos siūlė. Vidinę suvirinimo siūlę būtina pašalinti, kadangi ji vamzdžio viduje sudaro kliūtį skysčio tekėjimui.
[0002] Žinomas techninis sprendimas - JAV patentas Nr. US 4 085 505, kuriame pateiktas poletileninių vamzdžių vidinės suvirinimo siūlės pašalinimo įrenginys, kurį sudaro judesio perdavimo strypas su rankena, kurio gale pritvirtintas peilis.
[0003] Šio įrenginio pagalba šalininant vamzdžių vidinę suvirinimo siūlę neužtikrinama vamzdžio kokybė siūlės pašalinimo vietoje be to, sukti judesio perdavimo strypą reikalinga didelė jėga
[0004] Artimiausias analogas siūlomam techniniam sprendimui - įmonės Wilhelm Dommer Sohne GmbH naudojamas poletileninių vamzdžių vidinės suvirinimo siūlės pašalinimo įrenginys WIDOS-INNENWULSTENTFER 300 (Art.Nr. 561 00), kuris susideda iš suvirinimo siūlės išpjovimo mechanizmo su peiliu, jungiamo prie 230 V įtampos, paviršiaus sensorių, nukreipiančių pavažėlių, distancijos detalių, judesio perdavimo strypo (Priedas 1).
[0005] Minėto įrenginio trūkumas yra tas, kad suvirinimo siūlę galima nuimti tik iškart po suvirinimo, kada suvirinimo siūlė karšta, arba siūlei atvėsus reikalingas papildomas jos kaitinimas.
[0006] Siūlomo techninio sprendimo tikslas yra užtikrinti kokybišką suvirinimo siūlės pašalinimą polietileniniuose vamzdžiuose bet kuriuo metu nepriklausomai nuo siūlės temperatūros.
[0007] Tikslas pasiekiamas tuo, kad polietileninių vamzdžių vidinės suvirinimo siūlės pašalinimo įrenginys turi judesio perdavimo strypą, frezą sujungtą su varikliu, kuris pritvirtintas prie korpuso pagrindo, turinčio pirmąją atramą su spyruokle, sumontuotą korpuso viduryje, bei antrąją ir trečiąją atramas, nukreiptas į priešingą pusę pirmajai atramai, viena iš kurių sumontuota korpuso galinėje dalyje, prie korpuso priekinės dalies tvirtinamas suvirinimo siūlės fiksavimo ritinėlis, patalpintas priešais frezą, o minėtas judesio perdavimo strypas kardanine jungtimi sujungtas su korpusu. Taip pat įrenginys turi drožlių pašalinimo kamštį sujungtą su korpusu, judesio perdavimo strypą, sujungtą su korpusu kardanine jungtimi bei atramą, fiksuojančią judesio perdavimo strypo centrą su vamzdžio centru.

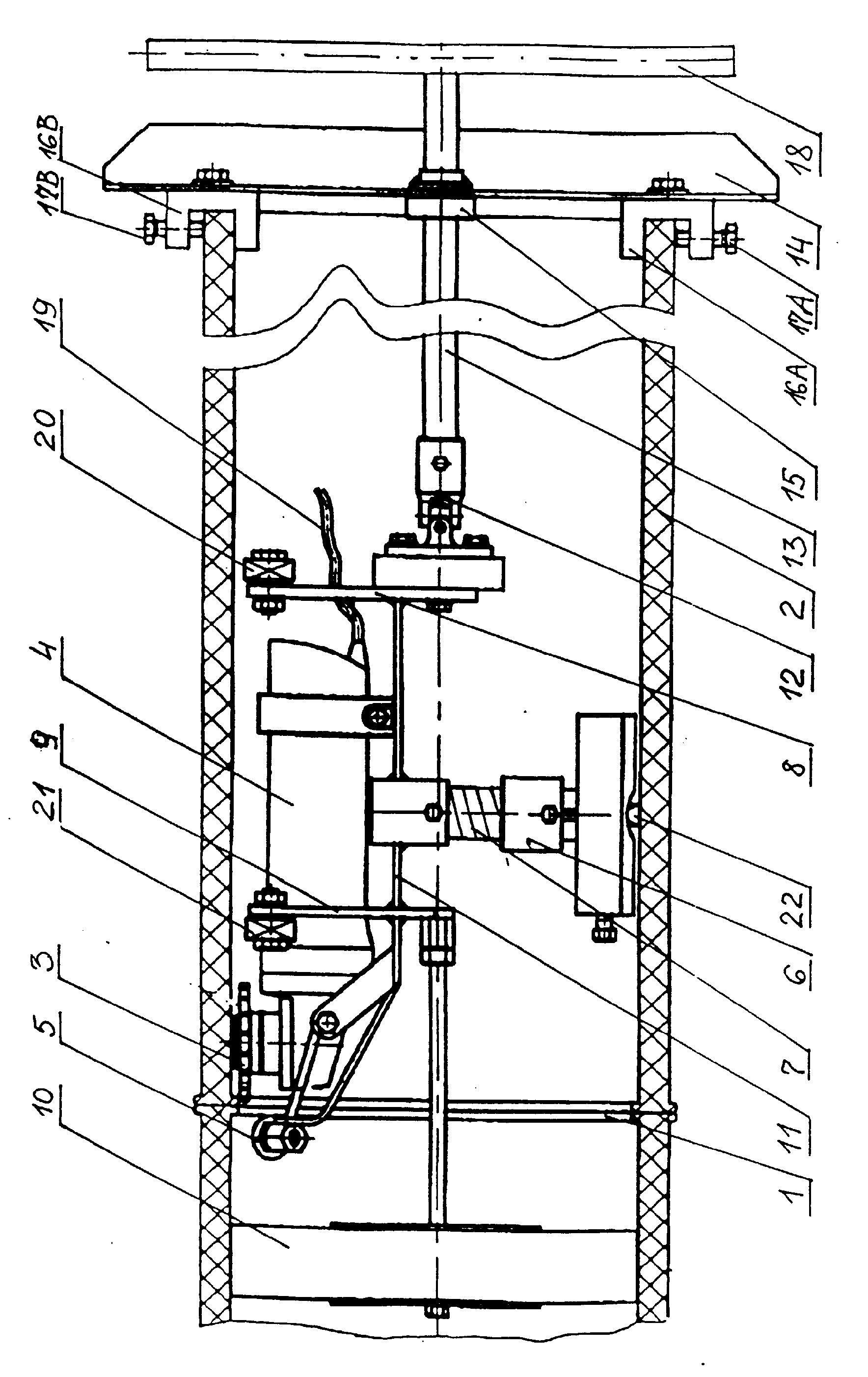

[0008] Brėžiniyje pavaizduotas bendras įrenginio vaizdas.
[0009] Įrenginys suvirinimo siūlei 1 nuimti polietileniniame vamzdyje 2 susideda iš frezos 3 sujungtos su varikliu 4, suvirinimo siūlės fiksavimo ritinėlio 5, atramos 6, turinčios spyruoklę 7, atramos 8 ir 9 poroloninio kamščio 10. Variklis 4 suvirinimo siūlės fiksavimo ritinėlis 5, atrama 6, atrama 8, atrama 9 ir poroloninis kamštis 10 pritvirtinti prie korpuso 11, kuris sujungtas kardanine jungtimi 12 su judesio perdavimo strypu 13. Judesio perdavimo strypas 13 įstatytas į atramos 14 išpjovą 15. Atrama 14, turi fiksuojamuosius elementus 16A ir 16B bei varžtus 17 A ir 17B. Judesio perdavimo strypas 13 gale turi T formos rankeną 18. Elektros variklis 4 jungiamas prie elektros tinklo (220 V įtampos) laidu 19. Atramų 6,8 ir 9 galai užsibaigia ritinėliais 20,21 ir 22.
[0010] Šalinant suvirinimo siūlę 1 polietileniniame vamzdyje 2, kurio skersmuo gali būti nuo 150 iki 500 mm. judesio perdavimo strypas 13 įstatomas į išpjovą 15, esančią atramoje 14, kurioje gali judėti išilgine kryptimi bei atlikti sukamąjį judesį, ir kardanine jungtimi 12 sujungiamas su korpusu 11. Kardaninės jungties 12 pagalba išlaikomas lygiagretumas tarp korpuso 11 ir polietileninio vamzdžio 2 sienelių. Atrama 14 fiksavimo elementų 16A ir 168 pagalba prikabinama prie vamzdžio 2 krašto ir fiksaciniais varžtais 17 A ir 17B nejudamai prie jo pritvirtinama. Judesio perdavimo strypo 13 pagalba įrenginys įstumiamas į vamzdį 2, ir stumiama'tol iki suvirinimo siūlės fiksavimo ritinėlio 5 pasiekia suvirinimo siūlę 1. Tuomet įjungiamas variklis 4, suvirinimo siūlės fiksavimo ritinėlis 5 peršoka siūlę 1, o jo vietoje atsidūrusi freza 3 pradeda smulkinti siūlę 1. Spyruoklės7 dėka atramos 6, 8 ir 9 prisispaudžia prie vamzdžio 2 sienelių. Rankiniu būdu sukant T formos rankeną 18 sukamas judesio perdavimo strypas 13. Ritinėlių 20, 21 ir 22 pagalba įrenginys tolygiai sukasi vamzdyje 2. Naudojant minimalią sukimo jėgą, apsukus įrenginį 1- ą kartą (siūlės l perimetru) frezos 3 pagalba siūlė 1 susmulkinama į drožles. Baigus darbą, elektros variklis 4 išjungiamas iš tinklo. Ištraukiant įrenginį iš vamzdžio 2, įrenginio gale esantis poroloninis kamštis 10 pašalina susmulkintas siūlės drožles.
[0011] Įrenginį suvirinimo vidinei siūlei nuimti polietileniniame vamzdyje numatoma pavadinti BroFeX 150 - 500.
1. Polietileninių vamzdžių vidinės suvirinimo siūlės pašalinimo įrenginys susidedantis iš judesio perdavimo strypo, suvirinimo siūlės išpjovimo mechanizmo b e s i s k i r i a n t i s tuo, kad minėtą suvirinimo siūlės išpjovimo mechanizmą sudaro freza sujungta su varikliu, kuris pritvirtintas prie korpuso pagrindo, turinčio pirmąją atramą su spyruokle, sumontuotą korpuso viduryje, bei antrąją ir trečiąją atramas, nukreiptas į priešingą pusę pirmajai atramai, viena iš kurių sumontuota korpuso galinėje dalyje, prie korpuso priekinės dalies tvirtinamas suvirinimo siūlės fiksavimo ritinėlis, patalpintas priešais frezą, o minėtas judesio perdavimo strypas kardanine jungtimi sujungtas su korpusu.
2. Įrenginys pagal punktą 1 b e s i s k i r i a n t i s tuo, kad minėtų atramų galai užsibaigia ritinėliais.
3. Įrenginys pagal punktą 1 b e s i s k i r i a n t i s tuo, kad turi atramą, fiksuojančią judesio perdavimo strypo centrą su vamzdžio centru.
4. Įrenginys pagal punktą 1 b e s i s k i r i a n t i s tuo, kad turi drožlių pašalinimo kamštį sujungtą su korpusu.
