[LT] Išradimas yra iš užraktų srities ir gali būti panaudotas įvairių seifų užraktuose. Seifo užrakto mechanizmas su vidiniu durų atidarymo blokavimo įtaisu sukonstruotas taip, kad vidinės durų plokštumos pakraštyje (viename ar daugiau) įtaisyta siaura ir ilga blokavimo plokštelė, kuri durų atidarymo metu savo ilgąja briauna yra statmena durų plokštumai, o durų blokavimo padėtyje ji pasukta apie 45° kampu taip, kad būtų statmena prieš jos briauną esančiai specialiai suformuotai plokštumai durų staktoje ar seifo sienelėje.
[EN] The invention relates to locking mechanisms and it can be used for safe locks. Safe locking mechanism with inner door blocking device is designed, that in inner flat edge (in one or more) is mounted slim and long locking plate. When door is on opening position its longer brim is perpendicular to door plane, and when it is on locking position it is turned 45° angle, this way it is perpendicular to in front of this brim specially formed edge which is in the door jamb or safe partition.
[0001] Išradimas yra iš užraktų srities ir gali būti panaudotas įvairių seifų užraktuose.
[0002] Seifo užrakto mechanizmo paskirtis yra išlaikyti duris patikimai uždarytas tol, kol jas blokuoja užrakinta spyna. Paprastai durų užrakinimo mechanizmą sudaro keletas cilindrinių arba plokščių skląsčių, išdėstytų vidinėje durų pusėje ir sujungtų svirčių, traukių ar kitokių įtaisų sistema, valdoma durų rankena iš išorės. Užrakinant duris tie skląsčiai pastumiami pirmyn taip, kad užkabintų už durų staktos briaunų arba įlįstų į tam padarytas išėmas seifo sienose.
[0003] Šios konstrukcijos trūkumas yra toks, kad yra pakankamai sudėtinga valdyti skląsčius, o mėginant išlaužti, jėga gali būti nutaikyta į koncentruotą plotą, esantį prieš skląstį.
[0004] Taip pat žinomas sprendimas, kai vietoje skląsčių mechanizmas kilnoja plokštę, kurios briauna per visą jos ilgį turi keletą kablių, užkabinančių duris iš vidaus. Šiuo atveju kablių formos išsikišimai duryse yra nepageidaujamas kliuvinys vartotojui, be to, šis uždarymo tipas tinka tik siauroms durims, kai nebūtinas durų atidarymo blokavimas iš vidaus palei durų viršutinę ir apatinę briaunas.
[0005] Tokie techniniai sprendimai yra aprašyti patentiniuose šaltiniuose: US5915764, 1999.06.29; US5778708, 1998.07.14; US6679087 (US2003079663, 2003.05.01).
[0006] Šie mechanizmai turi aukščiau nurodytus trūkumus.
[0007] Siekiant išvengti šių trūkumų siūlomas naujas durų blokavimo mechanizmas, kuris remiasi ne užsklendimo ar užkabinimo, bet užrėmimo principu.
[0008] Seifo užrakto mechanizmas su vidiniu durų atidarymo blokavimo įtaisu yra sukonstruotas taip, kad vidinės durų plokštumos pakraštyje (viename ar daugiau) įtaisyta siaura ir ilga blokavimo plokštelė, kuri durų atidarymo metu savo ilgąja briauna yra statmena durų plokštumai, o durų blokavimo padėtyje ji yra pasukta apie 45° kampu taip, kad būtų statmena prieš jos briauną esančiai specialiai suformuotai plokštumai durų staktoje ar seifo sienelėje.

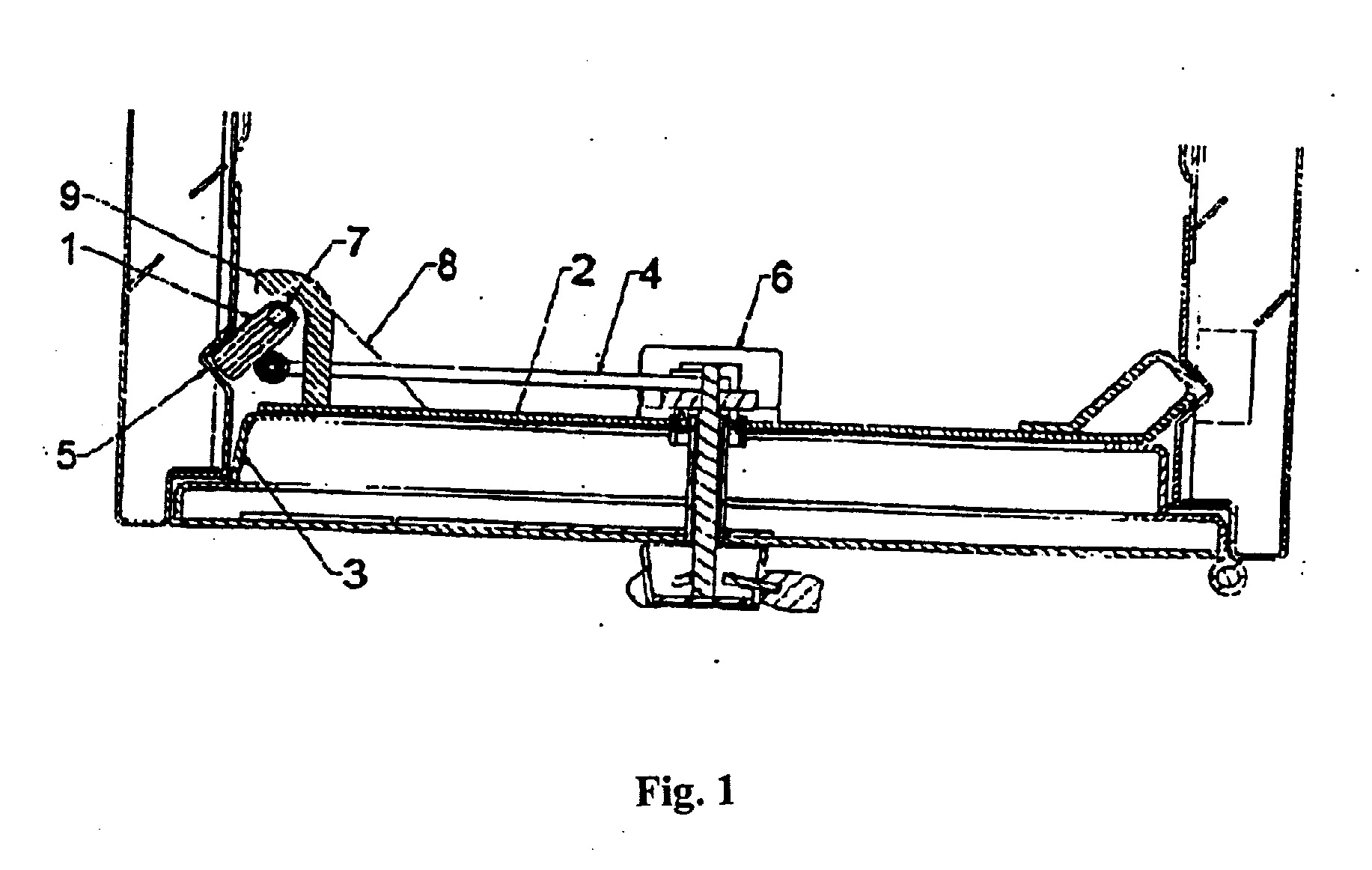

[0009] Seifo užrakto mechanizmas yra pavaizduotas Fig. 1.
[0010] Šiame mechanizme palei vieną ar kelias durų briaunas vidinės durų plokštumos pakraštyje (ar pakraščiuose) įtaisyta siaura ir ilga plokštelė 1 (ar plokštelės), kurios tęsiasi išilgai tos briaunos 3, o jos plokštuma, durims esant uždarytoms, yra statmena durų plokštumai 2. Durų staktoje ar seifo sienelėje yra suformuotas griovelis, į kurio plokštumą 5 remiasi plokštelė 1. Konstrukcijoje yra apsauginis gaubtas, kuris kliudo pašalinti plokštelę išrovimo jėga. Valdymo mechanizmas 4 užrakinamas spyna 6.
[0011] Mechanizmas veikia taip. Seifo užrakto mechanizmas su vidiniu durų atidarymo blokavimo įtaisu yra sukonstruotas taip, kad vidinės durų plokštumos pakraštyje (viename ar daugiau) įtaisyta siaura ir ilga blokavimo plokštelė 1, kuri durų atidarymo metu savo ilgąja briauna yra statmena durų plokštumai, o durų blokavimo padėtyje ji yra pasukta apie 45° kampu taip, kad būtų statmena prieš jos briauną esančiai specialiai suformuotai plokštumai durų staktoje ar seifo sienelėje.
[0012] Uždarius mechanizmą, plokštelė rankenos valdomu mechanizmu 4 yra paverčiama 45° kampu durų plokštumos atžvilgiu taip, kad ji visa savo ilgąja briauna statmenai atsiremtų į priešais esančią specialiai tam suformuoto griovelio durų staktoje ar seifo sienelėje plokštumą. Pašalinti plokštelę išrovimo jėga neleidžia apsauginis gaubtas. Valdymo mechanizmas paprastai užrakinamas spyna 6. Norint išplėšti duris, tektų pašalinti visą plokštelę per visą durų briaunos ilgį, o kelių tokių plokštelių atveju - aplink visą durų perimetrą. Tokiu būdu padidėja seifo atsparumas jį išlaužti, o valdymo mechanizmas tampa paprastesnis ir patikimas.
Seifo užrakto mechanizmas su vidiniu durų atidarymo blokavimo įtaisu b e s i s k i r i a n t i s tuo, kad vidinės durų plokštumos pakraštyje (viename ar daugiau) įtaisyta blokavimo plokštelė, kuri durų atidarymo metu savo ilgąja briauna yra statmena durų plokštumai, o durų blokavimo padėtyje ji yra pasukta apie 45° kampu taip, kad būtų statmena prieš jos briauną esančiai specialiai suformuotai plokštumai durų staktoje ar seifo sienelėje.
