[LT] Mobiliojo rezervuaro, ypač rezervuaro skysčiams, srautinė sienelė, kur ši srautinė sienelė įrengiama skysčių rezervuare taip, kad sudarytų apytiksliai 90° kampą pagrindinės automobilio važiavimo krypties atžvilgiu, ši srautinė sienelė yra pritvirtinta prie dviejų įtvirtinimo elementų taip, kad galėtų suktis, kur įsivaizduojama linija tarp abiejų galinčių suktis įtvirtinimo elementų taškų yra ir srautinės sienelės varstymosi ašis, o srautinė sienelė turi atmušą, kuris yra įrengtas jos varstymosi srityje.
[EN] Mobile reservoir baffle wall, especially designed for liquids, this wall is mounted in the reservoir about 90° angles to the main automobile moving direction. This baffle wall is fastened by the two fastening elements, which can turn. The supposed line between both fastened elements points is a baffle walls swinging axis. Baffle wall has a stop, which is mounted, in the swinging area.
[0001] TECHNIKOS SRITIS
[0002] Įvairiose ūkio srityse, taip pat žemės ir miškų ūkyje, naudojami rezervuarai, skirti skysčiams, tokiems kaip trąšos, augalų apsaugos priemonės, vanduo ir pan. Jie taip pat būna ir mobilūs, t.y., įrengti ant motorinės transporto priemonės arba jos priekabos. Juose talpinami kaip įmanoma didesni tūriai, t.y., tūriai virš 500 litrų.
[0003] TECHNIKOS LYGIS
[0004] Jei šiais rezervuarais transportuojami agresyvūs skysčiai arba įvairios skystos terpės transportuojamos viena po kitos, būtina išvalyti pagrindinį rezervuarą. Tam tikslui kartu gabenamas dar vienas mažesnis skysčio, pavyzdžiui, vandens rezervuaras, kuris panaudojamas valant rezervuaro vidų. Valant rezervuarą, valymo skystis tam tinkamu būdu yra su slėgiu purškiamas į rezervuaro vidų. Tai gali būti atliekama per rezervuare įrengtą purkštukų sistemą arba rankiniu būdu - per rezervuaro angą. Valymo kokybė yra priklausoma nuo įvairių reikalavimų, taikomų transportuojamai terpei.
[0005] Iki šiol rezervuarai, orientuojantis į efektyvią gamybą, gerą stabilumą ir apsaugą nuo išsiliejimo, buvo gaminami vientisi. Dažniausiai jie buvo gaminami iš plastmasės arba sustiprintos plastmasės, kur pirmiausia panaudojami sutvirtinti pluoštai iš įvairiausių medžiagų.
[0006] Taip pat žinomi rezervuarai iš keleto dalių, ypač dviejų pagrindinio kūno dalių, kurios sumontuojamos ir tam tikru būdu, pavyzdžiui, klijavimo arba suvirinimo neperskiriamai tarpusavyje sujungiamos.
[0007] Įprastos pagrindinės rezervuarų formos yra maždaug cilindrinės, dėžės arba rutulio formos, kur galimi kampai arba briaunos yra užapvalinti. Šių išorinių sienelių padalijimas į dvi dalis turėtų būti išdėstytas išilginės rezervuaro ašies srityje.
[0008] Skysčiams skirtas rezervuaras, kuris gali būti panaudojamas ir kieto būvio medžiagų, t.y., kieto agregatinio būvio dalelių, talpinimui, savo viduje turi ir taisyklingai dėl įvairių priežasčių sumontuotus įrenginius. Mobiliems rezervuarams dažnai naudojamos taip vadinamos srautinės sienelės arba pan.
[0009] Tam tikrose rezervuaro pripildymo būsenose ir ypač automobiliui greitėjant, stabdant arba lenkiant, susidaro skysčio srautiniai judėjimai. Srautiniai judėjimai susidaro dėl skysčio masės inertiškumo ir labiausiai sukelia atgalinės jėgos poveikį rezervuaro sienelėms, tai gali neigiamai paveikti automobilio arba priekabos, ant kurios įrengtas šis rezervuaras, važiavimą. Ekstremaliais atvejais tai gali įtakoti nešančiosios priemonės apsivertimą kartu su ant jos pritvirtintu rezervuaru, šito ir reikėtų išvengti.
[0010] Su tuo susijęs kritinis rezervuaro užpildymas yra vidutinis užpildymas, kai pasiekiama apytiksliai nuo 20% iki 80% maksimalaus užpildymo.
[0011] Taip pat tam tikro užpildymo ir siūbavimo galima sulaukti skysčio įsisiūbavimo, kuris gali privesti prie su tuo susijusio srautinio judėjimo.
[0012] Norint išvengti arba sumažinti tokio srautinio judėjimo padarinius, rezervuare įrengiamos pertvaros, orientuotos 90° kampu pagrindinės važiavimo krypties atžvilgiu.
[0013] Šios, taip vadinamos, srautinės sienelės yra žinomos technikos srityje ir naudojamos rezervuaruose, skirtuose didelių tūrių talpinimui, jos įrengiamos pirmiausia vidutinio užpildymo srityje. Šių srautinių sienelių matmenys pirmiausia pritaikomi prie šios vidutinio užpildymo srities.
[0014] Srautinės sienelės įrengiamos taip, kad sudarytų apytiksliai 90° kampą pagrindinės automobilio važiavimo krypties atžvilgiu.
[0015] Įprastinės srautinės sienelės išilginė ašis sumontuotoje būsenoje yra iš esmės horizontali. Vokiečių patente, DE 100 55 660 A 1, aprašytas plastmasinis rezervuaras, turintis judamai įtvirtintą srautinę sienelę, kuri yra pritvirtinta prie vidinių rezervuaro sienelių ir yra sudaryta iš tamprios medžiagos.
[0016] Vokiečių naudingajame modulyje, DE 202 05 971 U1 taip pat aprašomas rezervuaras, turintis srautines sieneles, kurios yra pritvirtintos prie rezervuaro vidinių sienelių.
[0017] Iki šiol buvo labai įprastas srautinės sienelės tvirtinimas prie abiejų išorinių sienelių. Tokiu būdu srautinė sienelė neatskiriamai pritvirtinama prie šoninių išorinių sienelių arba yra kaip, pavyzdžiui, injekcinio liejimo gamybos būdu suformuojama kaip neatskiriama konstrukcijos dalis.
[0018] Šio įtvirtinimo įrengimas turėtų iš esmės pagerinti rezervuaro stabilumą (horizontalus surišimas) ir neįtakoja neigiamai rezervuaro išleidimo galimybių, kai atitinkami išleidimo kanalai yra įrengiami mažiausio pripildymo srityje arba dugno srityje.
[0019] Daugelio dalių arba dviejų dalių išorinę sienelę turintiems rezervuarams yra nepalanku, kad tokiame konstrukcijos tipe srautinės sienelės įrengimas arba jos tvirtinimas neleidžia rezervuaro supakuoti optimaliai, t.y., ypač į kompaktišką transportuojamą pakuotę.
[0020] Taip pat labai apsunkinamas nuodugnus rezervuaro vidinės ertmės valymas, kadangi kaip tik srautinės sienelės sritis, esanti šoninio įtvirtinimo srityje ir pats įtvirtinimas yra sunkiai prieinami per rezervuare įrengtą valymo purkštukų sistemą, per kuriuos gali būti tiekiamas valymo skystis.
[0021] Valymas apsunkinamas ir dėl sudėtingos srautinės sienelės geometrinės formos, kur susidarančios kampinės arba panašios sritys yra sunkiai pasiekiamos per nejudamai įrengtą purkštukų sistemą.
[0022] IŠRADIMO ESMĖ
[0023] Išradimo tikslas - sukurti srautinę sienelę arba iš daugelio dalių susidedantį rezervuarą, turintį tokią srautinę sienelę, kuri turėtų pakankamą apsaugą nuo srautinio judėjimo ir būtų galima paprastai ir nuodugniai išvalyti rezervuaro vidinę ertmę. Kitas aspektas apima paprastą ir saugų įtvirtinimą, kuris būtų realizuojamas per atkabinamą sujungimą.
[0024] Išradimo tikslas realizuojamas požymiais, aprašytais 1 ir 16 apibrėžties punktuose.
[0025] Išradimo esmė yra tai, kad srautinė sienelė yra pritvirtinta taip, kad galėtų varstytis, prie dviejų įtvirtinimo elementų, kur įsivaizduojama linija tarp dviejų galinčių suktis įtvirtinimo elementų taškų yra ir srautinės sienelės varstymosi ašis, o srautinė sienelė turi atmušus, kurie yra įrengti sukamojo judėjimo srityje.
[0026] Remiantis šiuo išradimu, naudojama apie varstymosi ašį atlenkiama arba galinti varstytis srautinė sienelė, kuri pasikeitus užpildymui atitinkamai pakeičia ir savo padėtį vertikalės atžvilgiu. Pagal suderinimą su atmušu, kuris yra įrengtas srautinės sienelės varstymosi srityje, srautinės sienelės atsitrenkimas į atmušą yra kaip srautinės bangos arba bangos susidarymo, skysčio įsisiūbavimo fazėje, pasekmė, kai judanti srautinė sienelė tampa dviejų dalių nejudančia srautine sienele. Taip paprastu būdu pasiekiamas efektyvus galimai atsirandančių srautinių bangų slopinimas.
[0027] Apibrėžtyje pateikiami naudingi išradimo įgyvendinimo variantai, kuriais neapsiribojama.
[0028] Didelės apimties tyrinėjimų metu paaiškėjo, kad srautinę sienelę tvirtinant iš esmės horizontalioje tvirtinimo būsenoje srautinės sienelės išilginės ašies atžvilgiu, ši sienelė nebūtinai turi užimti visą ilgį tarp šoninių išorinių sienelių (grynasis plotis) ir, nepaisant to, atliktų savo funkciją tinkamai.
[0029] Srautinės sienelės ilgis turėtų būti mažesnis nei grynasis plotis tarp abiejų šoninių sienelių, jis galėtų sudaryti nuo apytiksliai 70% iki 90 % grynojo pločio. Dėl to šios santykinai trumpesnės srautinės sienelės yra geriau išvalomos ir per rezervuaro angas prižiūrimos arba pakeičiamos. Rezervuaro konstrukcijos stabilumas dėl to nepakenkiamas. Tvirtinant tokiu būdu sumažėja iš keleto išorinių sienelių susidedančios konstrukcijos transportavimo nesurinkus tūris ir atsiranda naujų tokio rezervuaro konstrukcinių galimybių.
[0030] Kadangi šiame išradime galima įgyvendinti atkabinamą sujungimą, tampa įmanomos papildomos konstrukcinės galimybės, ypač susijusios su srautinės sienelės pakeitimo galimybe ją atnaujinant arba pritaikant kitiems skysčiams, pavyzdžiui, kitokio klampumo skysčiams.
[0031] Apibrėžtyje pateikiami naudingi išradimo įgyvendinimo variantai, kuriais neapsiribojama.
[0032] Išradimas bus atskleistas toliau einančiu įgyvendinimo pavyzdžiu, kuriame nebūtinai įvardintos visos išradimo panaudojimo galimybės.
[0033] TRUMPAS BRĖŽINIŲ FIGŪRŲ APRAŠYMAS

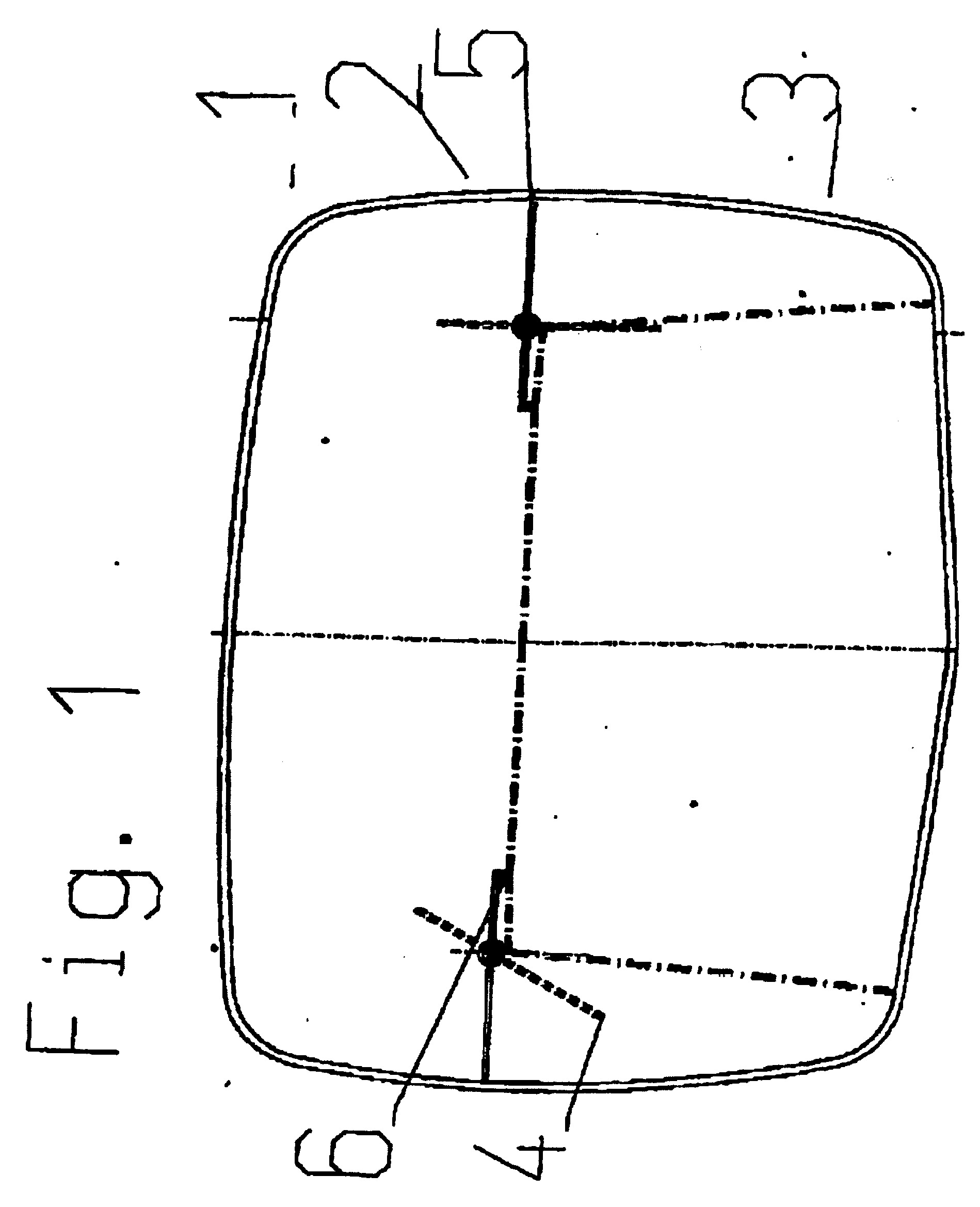

[0034] Fig.1 mobilaus skysčio rezervuaro perspektyvinis vaizdas iš šono.
[0035] TINKAMIAUSI ĮGYVENDINIMO VARIANTAI
[0036] Fig.1 pavaizduotas skysčio rezervuaras (1), turintis viršutinę dalį (2) ir apatinę dalį (3), pavaizduotas pjūvyje perspektyviniame vaizde iš šono.
[0037] Mobilus skysčio rezervuaras turi nominalųjį tūrį apytiksliai lygų 1000 litrų. Skysčio rezervuaras turi pagrindinę dėžės formą, kurios kampai ir briaunos yra užapvalinti.
[0038] Apatinė dalis (3), kaip ir viršutinė dalis (2), yra tam tikru įprastu būdu pagaminta iš plastmasinės rišamosios medžiagos.
[0039] Skysčio rezervuaro horizontalusis atskyrimas viršutinėje ir apatinėje dalyje yra konstrukciškai taip įgyvendintas, kad viršutinė rezervuaro (1) dalis (2) yra mažesnė nei apatinė (3). Transportuojant viršutinė dalis (2) savo išore nukreipiama į vidų ir talpiai įguldoma rezervuaro (1) apatinės dalies (3) vidinės ertmės viršutinėje srityje.
[0040] Abi srautinės sienelės (4) ir (5) tam, kad panaikintų arba sumažintų srautinį judėjimą, įstatomos sudarant apytiksliai 90° kampą automobilio pagrindinės važiavimo krypties atžvilgiu, kuri šiame pavyzdyje atitinka taip pat ir mobilaus skysčių rezervuaro išilginę kryptį ir pritvirtinamos rezervuare (1) naudojant įtvirtinimo elementus.
[0041] Atmušas (6) yra įrengtas srautinės sienelės varstymosi srityje taip, kad srautinei sienelei pasiekus horizontalią padėtį, ji atsimuštų į atmušą ir tolimesnis atsilenkimas yra nebegalimas. Šioje pozicijoje galinti judėti srautinė sienelė yra daugmaž nejudanti. Srautinės sienelės atsilenkimas yra galimas apytiksliai rezervuaro išilginės ašies kryptimi.
[0042] Abi plokštės formos srautinės sienelės yra atitinkamai pritvirtintos prie dviejų įtvirtinimo elementų (Fig.1 nepavaizduota) taip, kad galėtų suktis, kur įsivaizduojama linija tarp dviejų galinčių suktis įtvirtinimo elementų taškų yra ir srautinės sienelės varstymosi ašis, kuri praeina apytiksliai horizontaliai. Srautinės sienelės varstymosi ašis yra lygiagreti abiem didžiausiems plokštiems paviršiams ir nutolusi nuo jų skirtingu atstumu ir dėl to įtvirtinta ekscentriškai. Tokiu būdu pasiekiama tai, kad rezervuare keičiantis skysčio lygiui, srautinė sienelė atsilenkia tam tikra kryptimi.
[0043] Šiuo atveju, srautinė senelė nueina į maksimalų atsilenkimą - iki atmušo viršutinės pusės. Atmušas (6) yra cilindro formos ir jo išilginė ašis yra išdėstyta rezervuare apytiksliai horizontaliai ir lygiagrečiai srautinės sienelės varstymosi ašiai.
[0044] Visos surinkto skysčių rezervuaro vidinės ertmės valymui viršutinėje ir apatinėje dalyse yra įrengti valymo purkštukai (nepavaizduota Fig.1). Dėl pagal išradimą pasirinktos paprastos srautinių sienelių geometrijos, šiuo atveju - plokštelės forma, galimas nesudėtingas valymas.
1. Mobiliojo rezervuaro, ypač skysčių rezervuaro, srautinė sienelė, kur ši srautinė sienelė yra įrengta skysčių rezervuare ir orientuota apytiksliai 90° automobilio pagrindinės važiavimo krypties atžvilgiu, b e s i s k i r i a n t i tuo, kad ši srautinė sienelė yra pritvirtinta prie dviejų įtvirtinimo elementų taip, kad galėtų suktis, kur įsivaizduojama linija tarp abiejų galinčių suktis įtvirtinimo elementų taškų yra ir srautinės sienelės varstymosi ašis, ir srautinė sienelė turi atmušą, kuris yra įrengtas jos varstymosi srityje.
