[LT] Šio išradimo tikslas - higienos priemonių pakuotė su laikikliu, skirta šampūnui, dantų pastai, dušo žėlei ir pan., kurią galima pritvirtinti prie lygaus paviršiaus, tokio kaip lentyna arba siena. Šis pritvirtinimas realizuojamas prie dangtelio (4) pritvirtinta prisisiurbiančia kojele (6). Tokiu būdu tvirtinant pakuotę, dangtelis (4) lieka nuolat prisitvirtinęs prie lygaus paviršiaus, o tūbelė (1) yra išsukama arba ištraukiama iš dangtelio, o panaudojus - įstatoma atgal.
[EN] The aim of this invention is a package for hygiene products, such as shampoo, dental paste, shower gel, etc., that can be fastened to a smooth surface, such as a shelf or a wall. The fastening is achieved by means of a suction foot (6) attached to the cap (4). Thus the cap (4) remains fastened to a smooth surface, while the container (1) is screwed out or pulled out and restored back after use.
[0001] TECHNIKOS SRITIS
[0002] Šis išradimas susijęs su higienos priemonių pakuotėmis ir laikikliais, ypač kompozicijomis, kuriose šie du elementai yra sujungti, kad sudarytų patogiai prie lygaus paviršiaus pritvirtinamą pakuotę.
[0003] TECHNIKOS LYGIS
[0004] Yra žinoma keletas higienos priemonių pakuočių arba jų laikiklių, kuriais pakuotės yra tvirtinamos prie sienos. Dažniausiai laikiklis ir pakuotė yra atskiri ir naudojami taip, kad laikiklis yra tvirtinamas prie atramos (lentynos, sienos ir pan.), o higienos priemonėms skirta pakuotė yra [statoma arba kitaip pritvirtinama prie šio laikiklio. Žinomas amerikiečių patentas Nr. US4938346, publikuotas 1990 m. liepos 03 d. Šiame patente aprašytas muilo laikiklis, tvirtinamas prie sienos prisisiurbiančia kojele.
[0005] Aukščiau aprašytame amerikiečių patente numatomas muilui skirtos lėkštutės pritvirtinimas gana patogiu, tačiau nenumatytas kitokių higienos priemonių pakuočių, tokių, kaip šampūnas ar dušo želė tvirtinimas.
[0006] Taip pat žinomas vokiečių naudingojo modulio patentas Nr. DE202004010419U, publikuotas 2004 m. lapkričio 11 d. Šiame patente aprašomas stovelis, skirtas tūtelės formos higienos priemonių, tokių kaip šampūnas, dantų pasta, burnos skalavimo skystis ir pan. pakuotėms įstatyti. Šis laikiklis vidinėje ertmėje turi elastingas užlenktas briaunas, kurios suspaudžia įstatytą tūbelę.
[0007] Šio išradimo trūkumas yra gana sudėtinga ir brangi gamyba, be to, į šį laikiklį galima įstatyti tik tam tikros formos ir matmenų higienos pakuotes.
[0008] IŠRADIMO ESMĖ
[0009] Šiuo išradimu siekiama sukurti pigiai ir nesudėtingomis technologinėmis operacijomis pagaminamą prie lygaus paviršiaus pritvirtinamą higienos priemonių pakuotę, kur tvirtinimas būtų realizuojamas panaudojant prisisiurbiančią kojelę.
[0010] Taip pat siekiama, kad pakuotės tvirtinimas būtų nesunkiai realizuojamas daugelyje rinkoje esančių ir įvairių formų pakuočių.
[0011] Remiantis šiais kriterijais, sukurta higienos priemonių pakuotė, kurios užsukamas dangtelis yra neatskiriamai sujungtas su prisisiurbiančia kojele. Tokią pakuotę lengva pagaminti, kadangi reikia iš esmės tik papildomai apdoroti užsukamą dangtelį, prie jo priklijuojant arba kitokiu būdu pritvirtinant prisisiurbiančią kojelę. Taip pat kai kurioms standartinėms higienos priemonių pakuočių rūšims, turinčioms vienodų matmenų užsisukančius dangtelius, galima panaudoti specialiai suformuotas prisisiurbiančias kojeles, kurias galima tiesiog užmauti ant dangtelio, tokiu būdu sudarant elastingą ir patvarų dangtelio ir kojelės sujungimą. Toks dangtelis su prisisiurbiančia kojele yra vakuuminiu būdu pritvirtinamas prie lygaus paviršiaus ir nenuimamas naudojant higienos priemonę.
[0012] TRUMPAS BRĖŽINIŲ FIGŪRŲ APRAŠYMAS

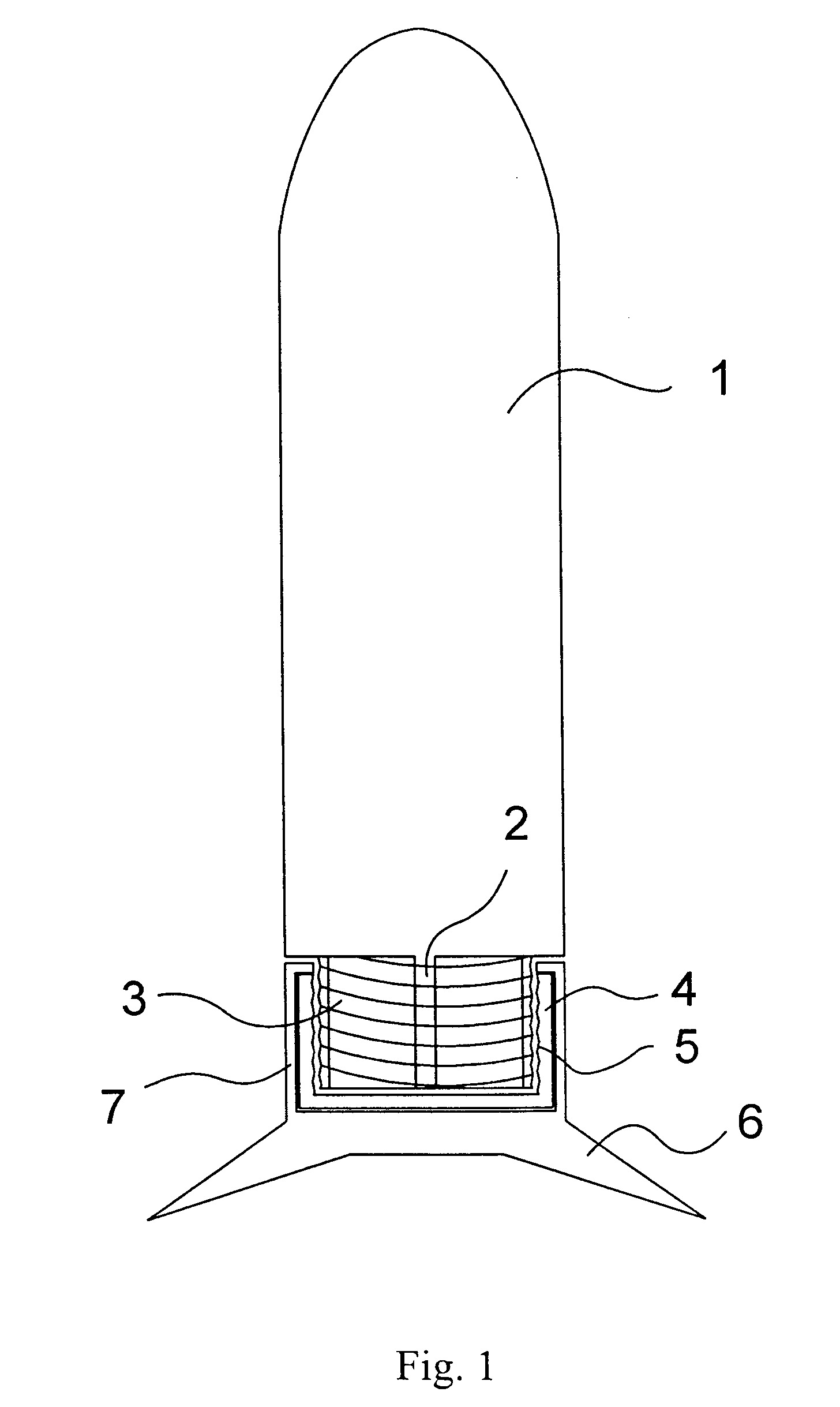

[0013] Fig. 1 - higienos priemonių pakuotės, turinčios prisisiurbiančią kojelę, principinė schema.
[0014] TINKAMIAUSI ĮGYVENDINIMO VARIANTAI
[0015] Fig. 1 pavaizduotas tinkamiausias šio išradimo įgyvendinimo variantas. Pakuotės korpusas (tūbelė) gali būti bet kokios formos. Higienos priemonių, tokių kaip šampūnas, dantų pasta, dušo želė ir pan., tūbelė (1), turi angą (2), skirtą higienos priemonei ištekėti. Angos (2) srityje yra suformuotas cilindrinis paviršius (3), savo išorėje turintis sriegius arba kitokį profiliuotą paviršių. Šis paviršius reikalingas tvirtam užsukamam arba įspaudžiamam tvirtinimui dangtelyje (4). Dangtelis (4) taip pat turi cilindrinį profiliuotą paviršių (5), kuris atitinka tūtelės (1) angos (2) srityje suformuoto paviršiaus (3) nelygumus taip, kad dangtelis (4) būtų tvirtai užsukamas arba užspaudžiamas ant cilindrinio paviršiaus (3). Profiliuoti paviršiai (3, 5) yra suformuoti taip, kad, norint atidaryti pakuotę, reikėtų kuo mažiau judesių, o sujungimas būtų pakankamai tvirtas tiek pakuotei būnant vertikalioje, tiek ir horizontalioje padėtyje.
[0016] Tinkamiausiu atveju, dangtelis (4) yra nejudamai sujungtas su prisisiurbiančia kojele (6) taip, kad šia dangtelio (4) ir prisisiurbiančios kojelės (6) kompoziciją būtų galima pritvirtinti prie lygaus paviršiaus vakuuminiu būdu. Toks pritvirtinimas turėtų būti pakankamai tvirtas, kad, įsukus arba įstačius higienos priemone užpildytą tūtelę (1), dangtelis (4) išliktų prisitvirtinęs prie lygaus paviršiaus. Prireikus išspausti šiek tiek higienos priemonės, tūbelė (1) yra išsukama arba ištraukiama iš dangtelio (4) ir vėliau vėl įstatoma atgal į prie lygaus paviršiaus pritvirtintą dangtelį (4).
[0017] Prisisiurbianti kojelė (6) gali būti neatskiriamai sujungta su dangteliu (4) klijavimo, terminio apdorojimo ar kitokiu būdu. Taip pat, ypač standartinio dydžio dangtelių atveju, prisisiurbianti kojelė (6) gali būti uždedama ir nuimama naudojant elastingą sujungimą, kur iš elastingos medžiagos pagaminta prisisiurbianti kojelė (6) savo cilindrinės dalies (7) vidiniu paviršiumi tampriai apspaudžia dangtelio (4) išorinį paviršių. Tokiu atveju, prisisiurbianti kojelė (6) gali būti parduodama atskirai ir naudojama įvairių higienos priemonių tūbelėms, turinčioms atitinkamo dydžio dangtelius.
1. Higienos priemonių pakuotė, turinti dangtelį (4) ir tūbelę (1), kur dangtelis (4) yra užsukamas arba užspaudžiamas ant tūbelės (1) cilindrinės dalies (3), b e s i s k i r i a n t i tuo, kad dangtelis (4) yra sujungtas su prisisiurbiančia kojele (6), ir gali būti pritvirtinamas prie lygaus paviršiaus vakuuminiu būdu.
2. Pakuotė pagal 1 punktą, b e s i s k i r i a n t i tuo, kad minėta prisisiurbianti kojelė (6) yra pritvirtinta prie dangtelio (4) taip, kad nebegalėtų būti atskirta, klijavimo arba terminio apdorojimo būdu.
3. Pakuotė pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad minėta prisisiurbianti kojelė (6) yra pritvirtinta prie dangtelio (4) taip, kad galėtų būti atskirta, naudojant elastingą sujungimą, kur prisisiurbianti kojelė (6) yra pritaikyta elastingai apspausti dangtelio (4) išorinį paviršių.
