[LT] Išradimas yra iš linijinių dydžių matavimo technikoje srities ir gali būti panaudotas precizinėse ilgio matavimo mašinose, etaloninio ir aukščiausio tikslumo brūkšninių ir galinių matų kalibravimo komparatoriuose. Problemos sprendimo esmę sudaro tai, kad įrenginio karietėlė yra sudaryta iš dviejų sudėtinių karietėlių, kurios viena kitos atžvilgiu yra pasuktos 180° kampu, tam tikslui išdėstant jų guolius lygiašonio trikampio tvarka. Sudėtinės karietėlės su taip išdėstytais guoliais gali būti sumontuotos toje pačioje kreipiamosios atkarpoje ir dar sudaro galimybę kreipiamąją daryti simetriškoskerspjūvio. Tokia kreipiamoji trumpesnė, paprastesnė, stabilesnė ir tikslesnė. Tikslumą padidina ir tai, kad reikalingi jėginiai ir tikslieji įtaisai tvirtinami prie atskirų sudėtinių karietėlių, o jų tarpusavio jungtis su virpesių slopintuvais įrengta taip, kad pavaros jėga perduodama tik matavimo judesio kryptimi ir eina per tų karietėlių masių centrus.
[EN] The invention relates to devices for measuring of linear dimensions and can be used in precision length measuring machines, in calibration comparators of reference and maximum accuracy dash line and measures. A carriage of a device comprises two compound carriages, which are turned in respect of each other at a 180° angle. For that purpose bearings of carriages are arranged in isosceles triangle manner. Compound carriages with bearings can be disposed in the same section of a guide. A guide can be with a symmetric cross – section. Such guide is mere shot, simple, more stable and precise. Power and precise attachments are fixed to separate compound carriages and an interlink with a vibration silencer disposed in that gear power is transmit only in direction of measuring motion and passes over mass center of carriages.
[0001] Išradimas yra susijęs su preciziniais linijinių dydžių matavimo įrenginiais. Konkrečiai jis gali būti taikomas precizinėse ilgio matavimo mašinose, etaloniniuose ir aukščiausio tikslumo komparatoriuose, skirtuose brūkšniniams ir galiniams ilgio matams kalibruoti.
[0002] Yra žinomi vienkoordinatiniai ir daugiakoordinatiniai geometrinių dydžių matavimo įrenginiai, turintys linijinių poslinkių kreipiamąsias, karietėles su guoliais, jų poslinkių pavaras bei matavimo sistemas, sąveikos su matavimo objektu įrenginius. Tokiuose įrenginiuose karietėlės pavaros sukuriama jėga perduodama nuo mazgo, judančio lygiagrečiai karietėlei ir jos veikimo kryptis yra nutolusi nuo karietėlės masės centro (TSRS aut. liud.Nr. 621955, G 01 B 5/02, 1978).
[0003] Šių matavimo įrenginių trūkumas yra tas, kad, veikiant karietėlės perslinkimo jėgoms, susidaro kintamo dydžio ir krypties sukimo momentai, kurie perslinkimo metu kraipo karietėlę ir taip sukelia papildomas matavimo paklaidas. Antras trūkumas yra tas, kad reikalinga papildoma judesio sistema, daranti matavimo įrenginio konstrukciją sudėtingesne ir didesnių matmenų.
[0004] Artimiausiais pagal techninę prasmę yra vienkoordinatiniai ir daugiakoordinatiniai geometrinių dydžių matavimo įrenginiai, turintys linijinių poslinkių kreipiamąsias, karietėles su guoliais, jų poslinkio pavaras bei matavimo sistemas, sąveikos su matavimo objektu įrenginius, kuriuose karietėlės pavaros sukuriama jėga perduodama nuo mazgo, judančio nuosekliai karietėlės judesiui ir jos veikimo kryptis nukreipta į karietėlę. Taip yra sukonstruotos ypač tikslios koordinatinės matavimo mašinos, Vokietijos ilgio vieneto etalono komparatorius (TSRS aut. liud.Nr. 1700353, G 01B 5/03, 1991).
[0005] Šių matavimo įrenginių trūkumas yra tas, kad karietėlės judesiui gauti yra reikalingas papildomas mechanizmas, išdėstytas išilgai matavimo įrenginio, o jo ilgis artimas paties matavimo įrenginio ilgiui. Todėl tokios konstrukcijos matavimo įrenginys yra labai didelių matmenų, lyginant su matavimo ruožu, o didelio matavimo ruožo įrenginių praktiškai realizuoti neįmanoma. Dėl kietos karietėlės ir pavaros jungties pirmajai perduodami pavaros sukeliami virpesiai, didinantys matavimo paklaidą.
[0006] Šio išradimo tikslas yra konstrukcijos supaprastinamas ir tikslumo padidinimas.
[0007] Tikslas yra pasiekiamas tuo, kad preciziniame ilgio matavimo įrenginyje, sudarytame iš kreipiamosios, jos atžvilgiu slankios karietėlės, pastarosios linijinio poslinkio pavaros, šio poslinkio matavimo sistemos, sąveikos su matavimo objektu įrenginio, karietėlė sudaryta iš dviejų tarpusavyje jungtimi sujungtų sudėtinių karietėlių su guoliais, išdėstytais lygiašonio trikampio tvarka, o sudėtinės karietėlės yra pasuktos viena kitos atžvilgiu 180° kampu apie vertikalią ašį ir užima tą pačią, kreipiamosios atkarpą, prie vienos sudėtinės karietėlės prijungta linijinio poslinkio pavara, prie kitos - poslinkio matavimo sistema ir sąveikos su matavimo objektu įrenginys.
[0008] Tikslas taip pat pasiekiamas tuo, kad sudėtinių karietėlių jungties perduodamos jėgos kryptis yra lygiagreti matavimo judesio krypčiai, yra nukreipta per sudėtinių karietėlių masių centrus ir jungtyje yra įrengti virpesių matavimo judesio kryptimi slopintuvai.
[0009] Be to, tikslas pasiekiamas tuo, kad karietėlės kreipiamosios skerspjūvis yra simetriškas vertikaliosios ir horizontaliosios ašių atžvilgiu.

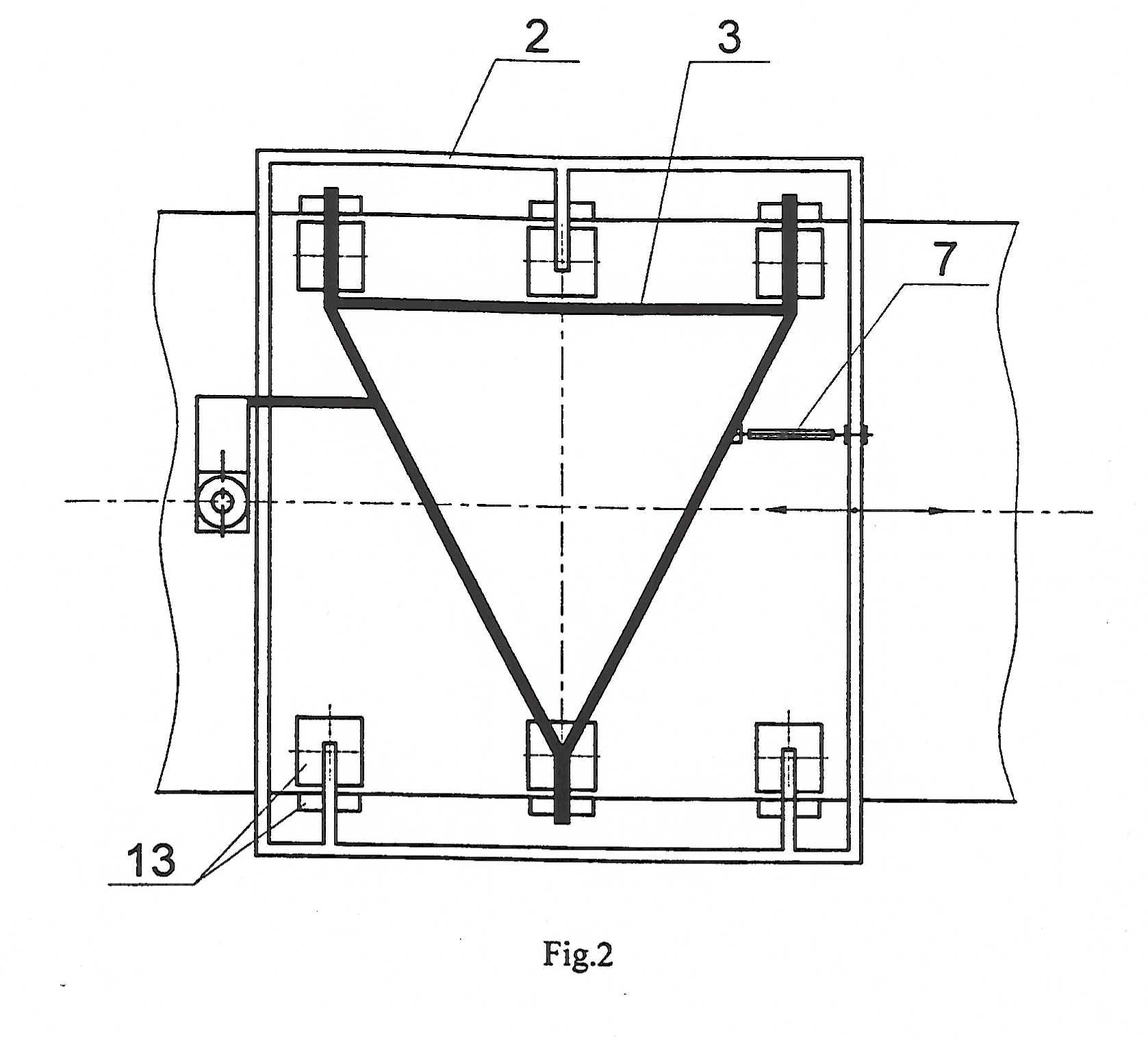

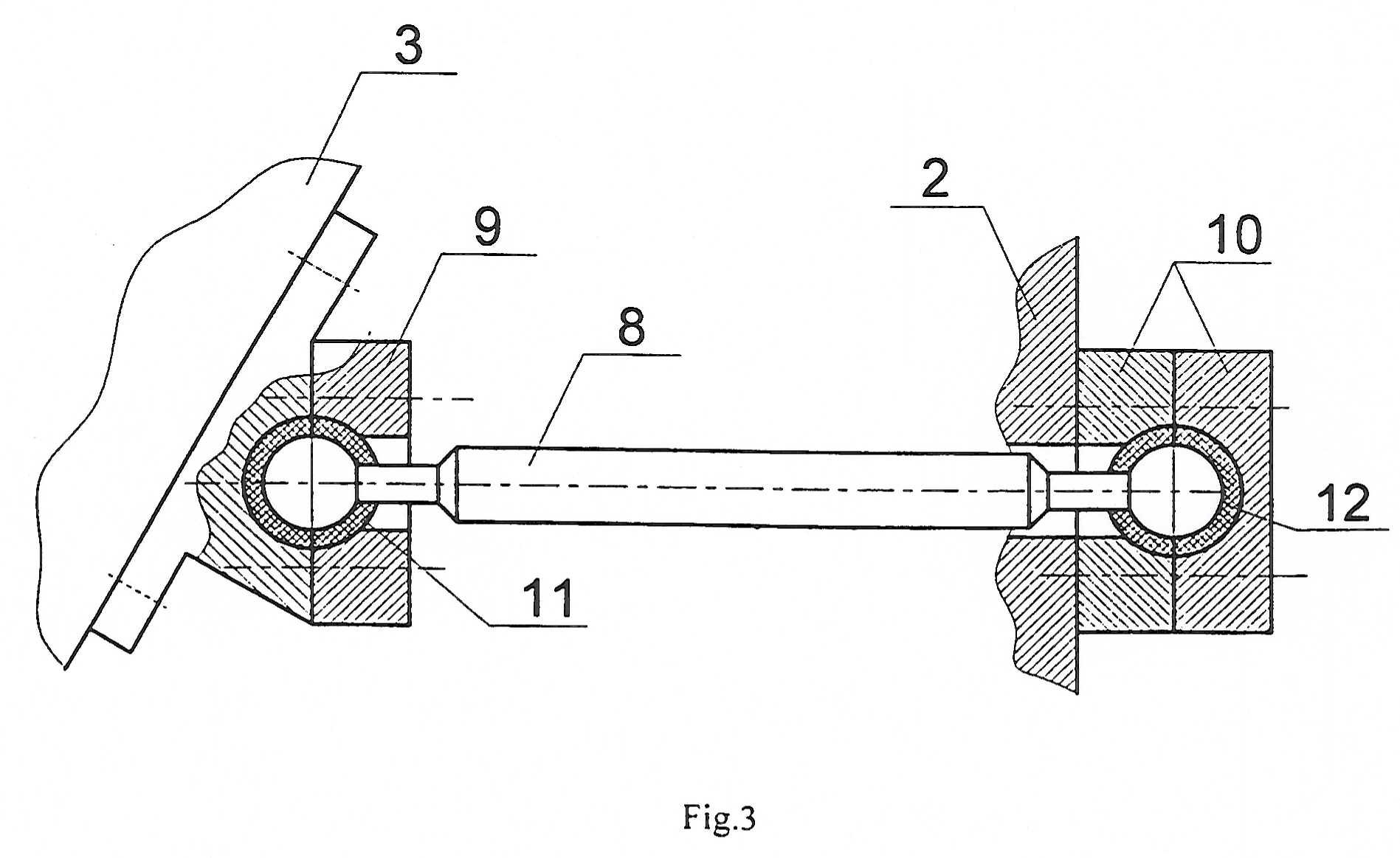

[0010] Išradimas iliustruojamas brėžiniu, kuriame fig.1 parodytas precizinis ilgio matavimo įrenginys, fig.2 - įrenginio slankiosios karietėlės vaizdas iš viršaus, fig.3 - slankiąją karietėlę sudarančių dviejų sudėtinių karietėlių tarpusavio jungtis.
[0011] Precizinis ilgio matavimo įrenginys (fig.1) sudarytas iš kreipiamosios 1, slankiosios karietėlės 2,3 karietėlės linijinio poslinkio pavaros 4, karietėlės poslinkio matavimo sistemos 5, sąveikos su matavimo objektu įrenginio 6.
[0012] Slankioji karietėlė sudaryta iš dviejų sudėtinių karietėlių 2 ir 3. Prie slankiosios karietėlės 2 prijungta linijinio poslinkio pavara 4, o prie slankiosios karietėlės 3 prijungta poslinkio matavimo sistema (retro veidrodžiai 14) ir sąveikos su matavimo objektu įrenginys 6. Abi sudėtinės karietėlės tarpusavyje sujungtos jungtimi 7. Ši jungtis (fig.3) sudaryta iš strypo 8 atraminių lizdų 9, 10 ir virpesius slopinančios medžiagos įdėklų 11,12.
[0013] Sudėtinės karietėlės su savo guoliais 13 (fig.2), išdėstytais lygiašonio trikampio tvarka, pasuktos viena kitos atžvilgiu 180° kampu taip, kad minėti guoliai užimtų laisvus kreipiamosios paviršius toje pačioje jos atkarpoje. Tai leidžia sumažinti kreipiamosios ilgį ir padidinti įrenginio tikslumą.
[0014] Dėl pastarosios priežasties sudėtinių karietėlių judesio kreipiamosios 1 (fig.1) skerspjūvis tampa simetriškas vertikaliosios ašies atžvilgiu, o jos ilgis - trumpesnis. Tai pagerina kreipiamosios geometrinės formos stabilumą, padidina tikslumą.
[0015] Precizinis ilgio matavimo įrenginys veikia taip.
[0016] Pavara 4 (fig.l), pritvirtinta prie slankiosios karietėlės, stumia ją išilgai kreipiamosios 1. Karietėlės poslinkio matavimo sistema 5 ( pavyzdžiui etaloninio lazerinio interferometro - lazerio spinduliais, atsispindinčiais nuo retro veidrodėlių 14, pritvirtintų prie karietėlės) tiksliai nustato karietėlės poslinkius.
[0017] Tuo pat metu sąveikos su matavimo objektu įrenginys 6, pritvirtintas prie precizinės sudėtinės karietėlės 3 ( tai gali būti, pavyzdžiui, mikroskopas su CCD kamera), tiekia informaciją apie matavimo objektą (tai gali būti, pavyzdžiui, brūkšninis ilgio matas 15). Ši informacija yra susiejama su karietėlės poslinkių matavimo sistemos rodmenimis ir taip nustatomi matavimo rezultatai.
[0018] Abi sudėtinės karietėlės tarpusavyje sujungtos jungtimi 7 (fig.2), kuri yra strypo pavidalo su šarnyriniais sujungimais galuose. Tokiu būdu judesio jėga nuo sudėtinės jėginės karietėlės į sudėtinę precizinę karietėlę perduodama tik kryptimi, lygiagrečia kreipiamajai. Jungties vieta parinkta tokia, kad perduodamoji jėga nukreipta per sudėtinių karietėlių masės centrus. Taip nesukuriamas kintamos jėgos sukimo momentas, kuris sukeltų slankiosios karietėlės kampinius svyravimus, o šie matavimo paklaidas. Galimiems pavaros sukeliamiems virpesiams slopinti jungties galuose įrengti virpesių slopintuvai 11,12 (fig.3)
1. Precizinis ilgio matavimo įrenginys, sudarytas iš kreipiamosios, jos atžvilgiu slankios karietėlės, karietėlės linijinio poslinkio pavaros, šio poslinkio matavimo sistemos, sąveikos su matavimo objektu įrenginio, b e s i s k i r i a n t i s tuo, kad įrenginio karietėlė sudaryta iš dviejų tarpusavyje jungtimi sujungtų sudėtinių karietėlių su guoliais, išdėstytais lygiašonio trikampio tvarka, o sudėtinės karietėlės yra pasuktos viena kitos atžvilgiu 180° kampu apie vertikalią ašį ir užima tą pačią kreipiamosios atkarpą, prie vienos sudėtinės karietėlės prijungta linijinio poslinkio pavara, prie kitos - poslinkio matavimo sistema ir sąveikos su matavimo objektu įrenginys.
2. Precizinis ilgio matavimo įrenginys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad sudėtinių karietėlių jungties perduodamos jėgos kryptis yra lygiagreti matavimo judesio krypčiai, yra nukreipta per sudėtinių karietėlių masių centrus ir jungtyje yra įrengti virpesių matavimo judesio kryptimi slopintuvai.
3. Precizinis ilgio matavimo įrenginys pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad karietėlės kreipiamosios skerspjūvis yra simetriškos vertikaliosios ir horizontaliosios ašies atžvilgiu.
