[LT] Šis išradimas skirtas melioracijos sričiai ir naudojamas per drėgnų žemių sausinimui, naudojant uždaro drenažo (vamzdynų) sistemas. Paviršinio vandens nuleistuvas - melioracijos įrenginys, skirtas paviršiniam vandeniui nuleisti į drenažo sistemą. Siūlomas melioracijos įrenginys skirtas paviršinio vandens nuleidimui drenažu nusausintuose plotuose. Požeminis paviršinio vandens nuleistuvas, kurį sudaro rentinys (3), įstatytas į duobę (1) ir sujungtas su drenažo sistema (2) naujas ir naudingas yra tuo, kad duobės (1) gylis parinktas priklausomai nuo drenažo sistemos (2) įgilinimo ir rentinio (3) aukščio taip, kad rentinio prijungimo prie drenažo sistemos šakutė (4) sudarytų kampą su drenažo sistemos vamzdeliu (2) ir turėtų nuolydį į rentinio (3) pusę, be to, prijungimo šakutė (4) prijungta viršutinėje drenažo sistemos vamzdžio (2) dalyje, rentinys uždengtas didesnio skersmens negu rentinio skersmuo dangčiu (5), o viršutinė rentinio briauna turi iškirtimus (6) vandeniui įtekėti į rentinį, likusi duobės dalis apie rentinį ir tuštuma nuo dangčio iki žemės paviršiaus užpildyta smėliu, žvyru arba skalda (7).
[EN] This invention relates with land-reclamation and is used for land, which is too wet, draining, using closed drainage (pipework) system. Surface water chute, land-reclamation device, is used for surface water drawing off to drainage system. Suggested land-reclamation device surface water chute composed of curb (3), put in pit (1) and connected with drainage system (2) new is that the depth of the pit (1) depends of drainage system (2) depth and curb (3) height, this way curb joint (4) with drainage system makes an angle with drainage system pipe (2) and have a gradient to the curb (3) side, also the joint (4) connected in upper drainage system pipe (2) part. The curb is covered with bigger diameter lid (5), and top edge of the curb is with cuts (6) for water flowing in the curb. The rest of the pit to the top of the surface is filed with sand, grit or gravel.
[0001] Šis išradimas skirtas melioracijos sričiai ir naudojamas per drėgnų žemių sausinimui, naudojant uždaro drenažo (vamzdynų) sistemas. Paviršinio vandens nuleistuvas - melioracijos įrenginys, skirtas paviršiniam vandeniui nuleisti į drenažo sistemą.
[0002] Požeminiai paviršinio vandens nuleistuvai rengiami drenažu nusausintų plotų žemiausiose vietose. Neretas atvejis, kai lauko paviršiaus įdubimai būna 15-25 cm gylio, o kartais žymiai didesni lyginant su normaliu dirvos paviršiumi. Po gausingų kritulių (30-50 mm) vanduo nespėja nutekėti į drenažo sistemas. Dirvos paviršiumi teka į žemesnes lauko vietas. Būna, kad esantys lauko maži įdubimai siekia 20-25 cm gylio. Tokiose vietose per trumpą laiką priteka daug vandens, kuris į drenažo sistemas prasiskverbia tik po keleto dienų. Jei gausūs lietūs pasitaiko vėlai rudenį ir pradeda šalti, esančios vandens balos užšąla. Užšąla ir dirvožemis po jomis. Pavasarį vanduo negali prasiskverbti į drenažo sistemas. Jei tose vietose būna žiemojantys pasėliai - jie žūva. Tose vietose, kur pasėlių nėra, nevienodai džiūstantys plotai trukdo ištisiniam žemės dirbimui. Tokiose vietose melioracijos darbuotojai numato įrengti paviršinio vandens nuleistuvus.
[0003] Technikos lygiu žinomi įvairūs paviršinio vandens nuleistuvų konstrukciniai sprendimai. Dažniausiai sprendžiamos vamzdynų sandaraus sujungimo su šuliniais problemos (EP 1 553 229).
[0004] Lietuvos melioruojamų žemių tipiniuose projektuose paprastai naudojami PN-42 tipo plastikiniai paviršinio vandens nuleistuvai. Paviršinio vandens nuleistuvo PN-42 polietileninis rentinys įleidžiamas į iškastą duobę ir sujungiamas su drenažo sistema. Nuleistuvų PN-42 rentinio duobės šlaitų plotas palyginus mažas, tuo pačiu vandens tekėjimo į šulinėlį nuolydžio kampas yra nedidelis, nes šulinėlis į žemę įleistas gana sekliai ir išsikiša virš žemės paviršiaus kaip ir įrengti polietileniniai apsauginiai stulpeliai, kyšantys virš žemės paviršiaus apie 1 m. Tokiu būdu šulinėlis su apsauginiais stulpeliais sudaro kliuvinius žemės ūkio technikos darbams (Melioracijos techninis reglamentas MTR 2.02.01:2006, Valstybės žinios, 2006-01-17, Nr. 6-227).
[0005] Tokiu būdu paviršinio vandens nuleistuvo PN-42 naudojimas neišsprendžia kai kurių problemų, t.y. žemas pralaidumas vandeniui, ypač gausiai lyjant, nepatogumai dirbant žemės ūkio technikai tuose plotuose, kur įrengti nuleistuvai, intensyvios priežiūros reikalavimai.
[0006] Siūlomo požeminio paviršinio vandens nuleistuvo konstrukcija leidžia išspręsti minėtas problemas, t.y. išvengti vandens balų laukuose, nesudaryti papildomų kliūčių žemės ūkio technikos darbui, naudojimo laikotarpiu tampa nereikalingi valymo ir priežiūros darbai.
[0007] Siūlomas melioracijos įrenginys skirtas paviršinio vandens nuleidimui drenažu nusausintuose plotuose. Požeminis paviršinio vandens nuleistuvas, kurį sudaro rentinys, įstatytas į duobę ir sujungtas su drenažo sistema, naujas ir naudingas yra tuo, kad duobės gylis parinktas priklausomai nuo drenažo sistemos įgilinimo ir rentinio aukščio taip, kad rentinio prijungimo prie drenažo sistemos šakutė sudarytų kampą su drenažo sistemos vamzdeliu ir turėtų nuolydį į rentinio pusę, be to, prijungimo šakutė prijungta viršutinėje drenažo sistemos vamzdelio dalyje, rentinys uždengtas didesnio skersmens negu rentinio skersmuo dangčiu, o viršutinė rentinio briauna turi iškirtimus vandeniui įtekėti į rentinį, likusi duobės dalis apie rentinį ir tuštuma nuo dangčio iki žemės paviršiaus užpildyta smėliu, žvyru arba skalda.
[0008] Rentinys uždengtas 50-60 cm didesnio skersmens negu rentinio skersmuo dangčiu, nes didesnis rentinio skersmuo sulėtina vandens tėkmės greitį.
[0009] Siūlomo požeminio paviršinio vandens nuleistuvo privalumai:
[0010] įrengus požeminį paviršinio vandens nuleistuvą, niekados nesusidarys vandens balos laukuose;
[0011] įrengtas nuleistuvas netrukdys laukuose dirbti žemės ūkio technikai; dešimtmečiais nereikės rūpintis nuleistuvų remontu bei valymu;
[0012] į vandens nuleistuvo rentinį, esantį 1,0-1,2 m gylyje labai intensyviai tekės aplinkos vanduo;
[0013] niekados nuleistuvo aplinkoje nesusikaups vanduo, kuris trukdytų žemės ūkio darbams, augantiems pasėliams;
[0014] didelis rentinio duobės šlaitų plotas (5-6 m2) lyginant su nuleistuvų PN-42 4-5 kartus mažesniu plotu, tuo pačiu vandens tekėjimo į šulinėlį nuolydžio kampas žymiai mažesnis, nes šulinėlis į žemę įleistas žymiai sekliau;
[0015] pagrindinė lietaus vandens masė per rentinio duobės užpildo sluoksnį tuoj pat pateks į rentinį, iš jo į drenažo sistemą.
[0016] Tuo šis vandens nuleistuvas nepalyginamai efektyvesnis nei iki šiol priimtas ir naudojamas plastikinis nuleistuvas PN-42.
[0017] Išradimo esmė toliau aiškinama remiantis pridedamu brėžiniu ir konkretaus įrenginio aprašymu.

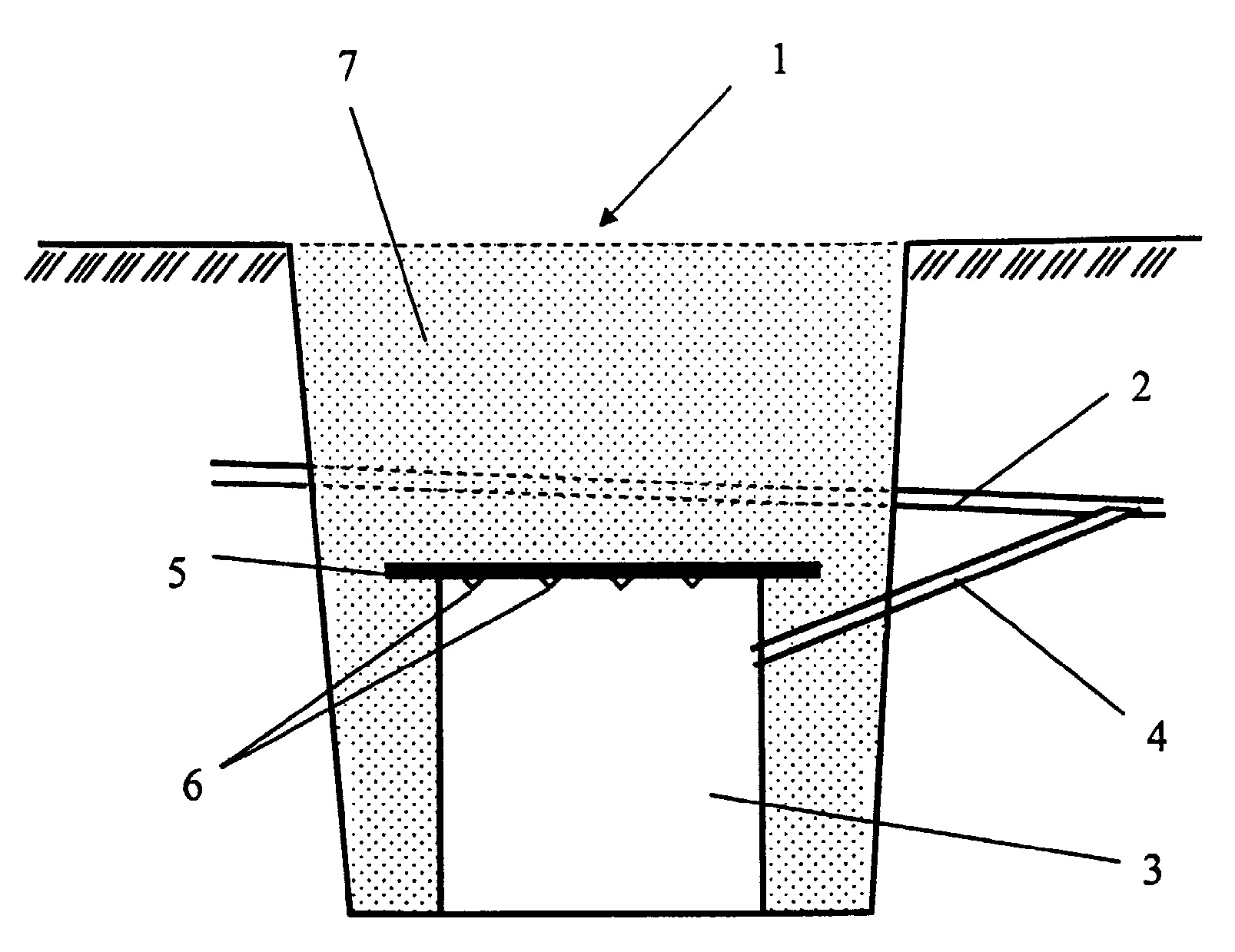

[0018] Brėžinyje pavaizduotas įkasto į žemę paviršinio vandens nuleistuvo išilginis pjūvis.
[0019] Požeminis paviršinio vandens nuleistuvas įrengiamas taip. Reikiamoje vietoje ekskavatoriumi iškasama duobė 1, kurios dugno plotis 1,2-1,5 m. Duobės 1 viršaus plotis 1,5-2,0 m. Duobės 1 gylis kasamas atsižvelgiant į esamą drenažo sistemos 2 gylį. Išlyginus duobės dugną, įleidžiamas 1,0 m skersmens betoninis rentinys 3. Rentinio 3 viršutinėje dalyje padaroma kiaurymė rentinio sujungimui su drenažo sistema 2. Pagrindinis reikalavimas visais atvejais, kad rentinio pajungimo šakutė 4 būtų su nuolydžiu į rentinio 3 pusę. Tai daroma todėl, jei kada nors rentinio 3 vidus užsipildytų nuosėdomis, jos užkimštų rentinio pajungimo šakutės 4 pradžią, ir nuosėdos nepatektų į drenažo sistemą 2. Rentinio pajungimo šakutę 4 visuomet jungti į viršutinę drenažo vamzdelio 2 dalį. Tokiu būdu, jei kada nors drenažo sistemoje 2 rastųsi nuosėdų, jos vandens nešamos niekuomet nepatektų į rentinio pajungimo šakutę 4. Sistemos sujungimai sandarinami mineraline vata. Rentinys 3 uždengiamas gelžbetoniniu dangčiu 5. Jo skersmuo 50-60 cm didesnis negu rentinio skersmuo. Jei rentinio viršutinės briaunos labai lygios, dangtis prie rentinio viršaus priglunda lygiai. Rentinio 3 viršutinėje briaunoje iškertami V formos iškirtimai 6, kurie uždėjus dangtį 5 leistų vandeniui iš rentinio aplinkos laisvai patekti į rentinio vidų. Kai rentinys 3 pajungtas į drenažo sistemą 2, uždedamas dangtis 5. Visa likusi rentinio duobės dalis iki pat žemės paviršiaus užpildoma stambios frakcijos žvyru 7. Tuo ir baigiamas vandens nuleistuvo įrengimas.
Požeminis paviršinio vandens nuleistuvas, kuri sudaro rentinys, įstatytas į duobę ir sujungtas su drenažo sistema, b e s i s k i r i a n t i s tuo, kad duobės (1) gylis parinktas priklausomai nuo drenažo sistemos įgilinimo ir rentinio (3) aukščio taip, kad rentinio prijungimo prie drenažo sistemos šakutė (4) sudarytų kampą su drenažo sistemos vamzdeliu (2) ir turėtų nuolydį į rentinio (3) pusę, be to, prijungimo šakutė (4) prijungta viršutinėje drenažo sistemos vamzdelio (2) dalyje, rentinys uždengtas didesnio skersmens negu rentinio skersmuo dangčiu (5), o viršutinė rentinio briauna turi iškirtimus (6) vandeniui įtekėti į rentinį, likusi duobės dalis apie rentinį ir tuštuma nuo dangčio iki žemės paviršiaus užpildyta smėliu, žvyru arba skalda (7).
