[LT] Išradimas priklauso žemės ūkiui ir gali būti naudojamas kaip terminis piktžolių naikinimo būdas ir įrenginys, apsaugantis kultūrinius augalus nuo terminio sunaikinimo putomis. Išradimo tikslas yra sukurti piktžolių terminį naikinimo būdą ir įrenginį su šaltų putų apsauga, kuri apsaugotų kultūrinius augalus vagutėje nuo terminio sunaikinimo termiškai naikinant piktžoles drėgnuoju vandens garu. Šis tikslas pasiekiamas prie mobilaus piktžolių terminio naikinimo įrenginio papildomai pritvirtinus šaltų putų gamybos generatorių ir kultūrinių augalų padengimo šaltomis putomis įrenginį taip, kad prieš terminį piktžolių naikinimą, šaltos putos būtų paskleistos vagutėse ant kultūrinių augalų taip juos apsaugant nuo terminio sunaikinimo.
[EN] The invention is related to agriculture and can be used as thermal weeds killing method and device, for protecting cultivated plants from thermal killing. The aim of this invention is a weed killing method and device with cold foam protection, which would protect cultivated plants in the furrow from thermal killing while thermal killing of weeds by moist water steam is done. This aim is achieved by additionally fixed cold foam producing generator for cultivated plants coating by cold foam device on the mobile weed thermal killing device. Before thermal weed killing, the cold foam is distributed in the furrow on the cultivated plants and protects it from thermal killing.
[0001] Išradimas priklauso žemės ūkiui ir gali būti naudojamas kaip terminis piktžolių naikinimo būdas ir įrenginys apsaugant kultūrinius augalus nuo terminio sunaikinimo putomis.
[0002] Žinomas augalų naikinimo būdas naudojant karštas putas (US 200510116071). Šis būdas taikomas piktžolėms naikinti geležinkelių bėgių, pėsčiųjų takelių priežiūrai ir kt. sunkiai prieinamose vietose. Šio būdo trūkumas tas, kad tokia piktžolių kontrolė negalima kultūrinių augalų vagutėse, nes naikinant piktžoles sunaikinami ir kultūriniai augalai.
[0003] Žinomas taip pat piktžolių kontrolės ir kenkėjų naikinimo būdas karštomis putomis (US a.l. Nr. 5578111, 1996). Karštos putos, kurių temperatūra artima vandens virimo temperatūrai, paskleidžiamos ant augalų, pažeidžiamas jų vaškinis sluoksnis, tai sukelia augalų dehidrataciją ir jų sunaikinimą. Šio būdo trūkumas tas, kad taip termiškai naikinant piktžoles sunaikinami visi augalai, tame tarpe ir kultūriniai.
[0004] Artimiausias siūlomam būdui ir įrenginiui yra terminis piktžolių naikinimo įrenginys liepsna su kultūrinių augalų apsauga CO2 dujomis. Kultūrinius augalus nuo tiesioginio terminio liepsnos poveikio apsaugo CO2 dujos. Virš kultūrinių augalų vagutės išleistos šaltos CO2 dujos, gesina liepsnos plitimą ir ataušina degimo produktus kultūrinių augalų vagutėje. Šio būdo trūkumas, kad CO2 dujų apsauga neveiksminga piktžoles naikinant drėgnuoju vandens garu. (Tei F., Stagnari F., Granier A. Preliminary results on physical weed control in spinach. European Weed Research Society. 5th EWRS Workshop on Physical and CulturaI Weed Control Pisa, Italy, 11-13 March 2002, p. 164-171).
[0005] Išradimo tikslas yra sukurti piktžolių terminį naikinimo būdą ir įrenginį su šaltų putų apsauga, kuri apsaugotų kultūrinius augalus vagutėje nuo terminio sunaikinimo termiškai naikinant piktžoles drėgnuoju vandens garu.
[0006] Šis tikslas pasiekiamas prie mobilaus piktžolių terminio naikinimo įrenginio papildomai pritvirtinus šaltų putų gamybos generatorių ir augalų padengimo šaltomis putomis putų skleidiklį. Karštos putos naudojamos terminiam piktžolių naikinimui, o šaltos putos paskleistos ant augalų (kultūrinių) juos apsaugo nuo terminio sunaikinimo, tai yra esminis skiriamasis siūlomo terminio piktžolių naikinimo būdo ir įrenginio bruožas, leidžiantis pasiekti išradimo tikslą.

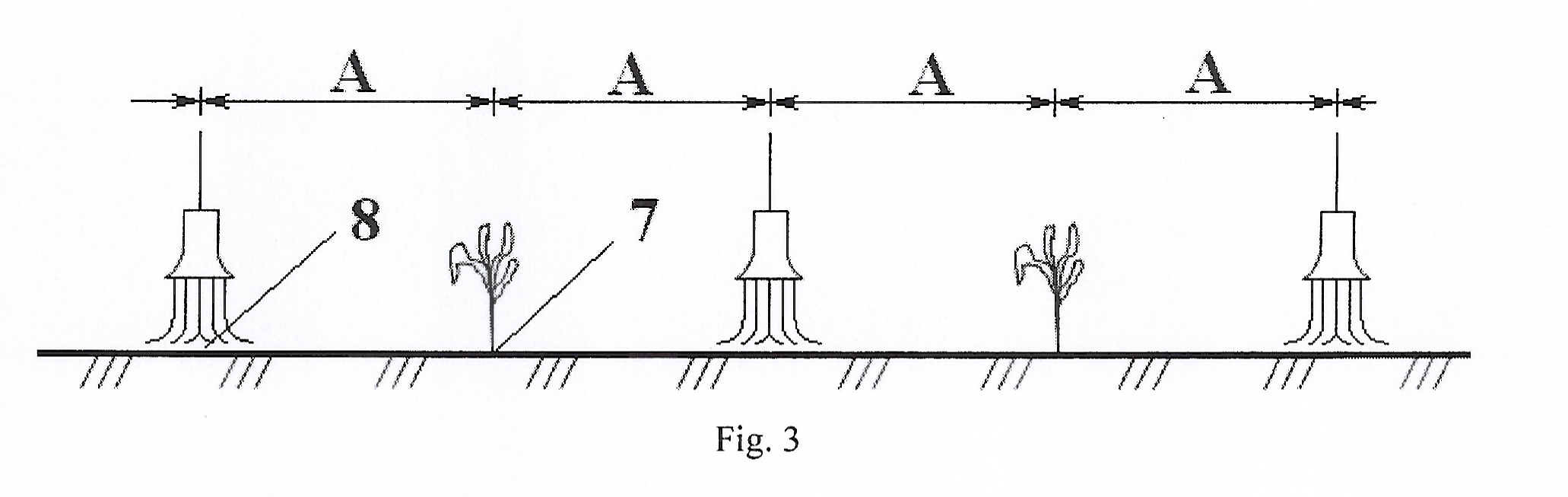

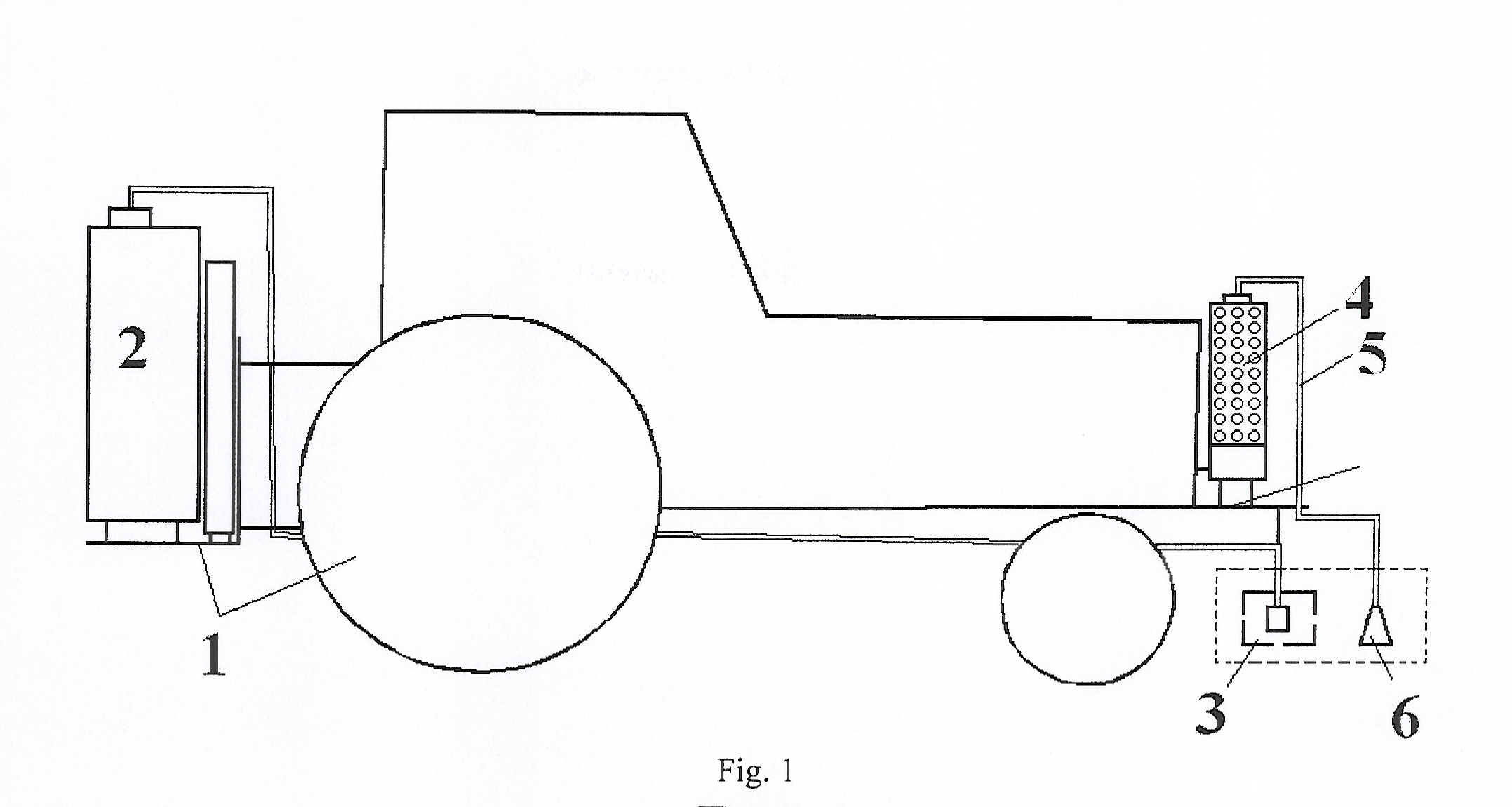

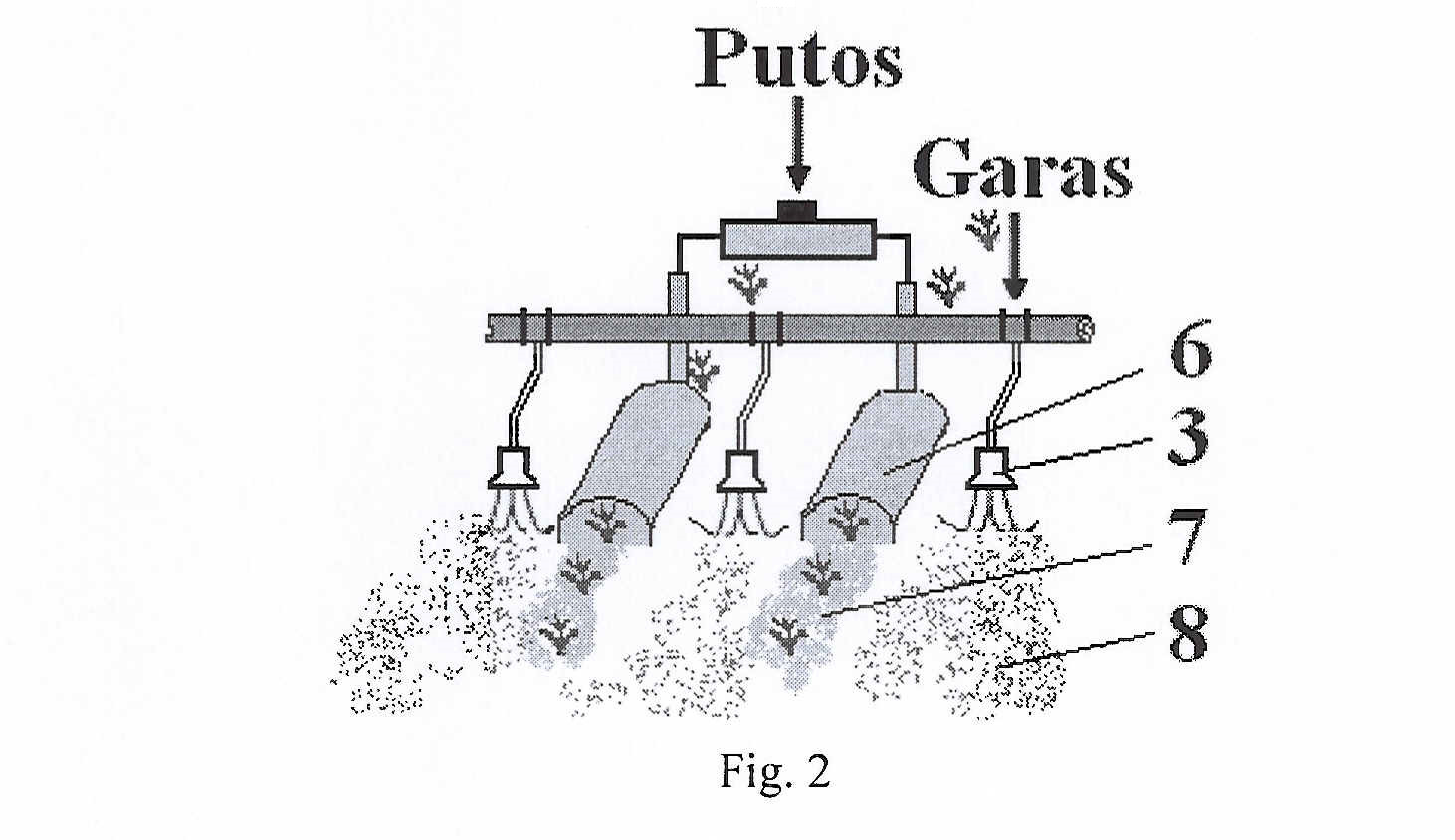

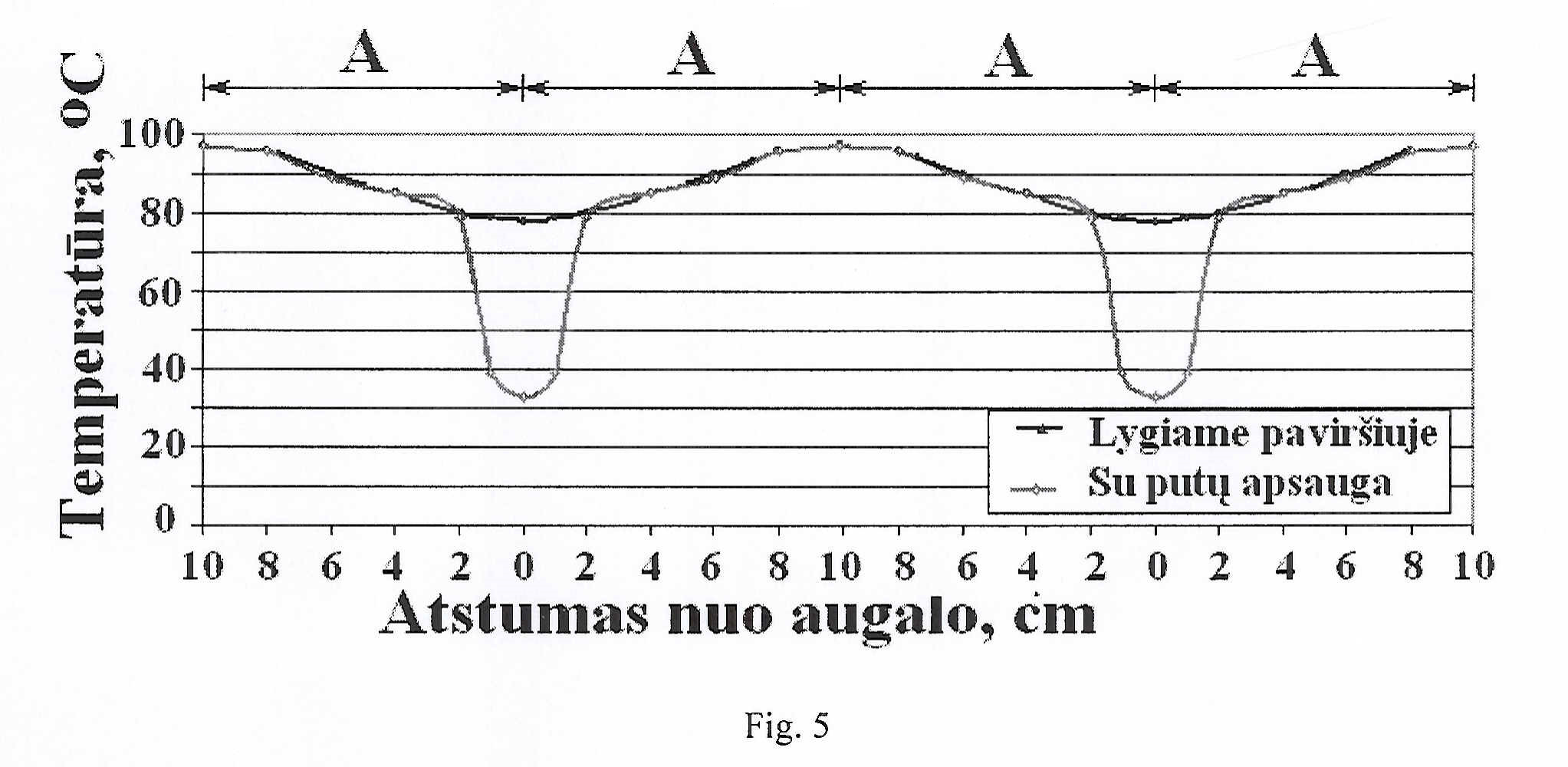

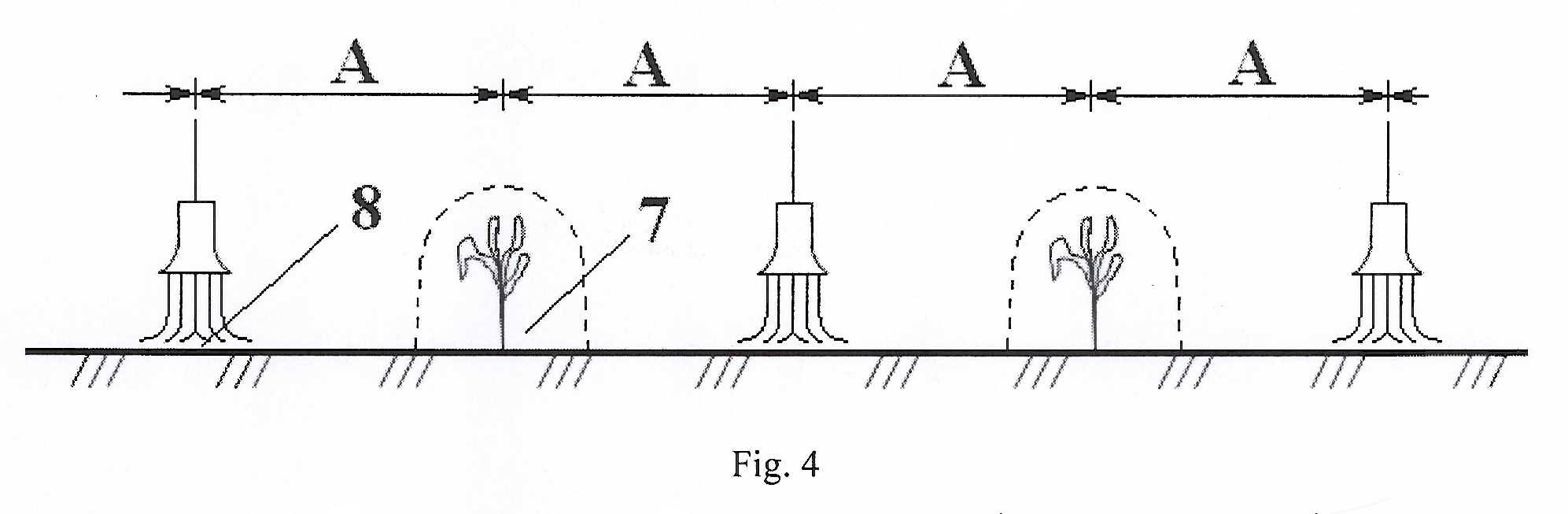

[0007] Brėžiniuose Fig. 1 parodyta principinė piktžolių terminio naikinimo įrenginio schema su šaltų putų generatoriumi ir putų skleidikliu; Fig. 2 - principinė piktžolių terminio naikinimo įrenginio schema, apsaugant kultūrinius augalus vagutėse šaltomis putomis; Fig. 3 - principinė piktžolių terminio naikinimo technologijos schema be kultūrinių augalų apsaugos, esant vienodiems drėgnojo vandens garo išleidimo atstumams A nuo kultūrinio augalo; Fig. 4 - principinė piktžolių terminio naikinimo schema kultūrinių augalų apsaugai naudojant šaltas putas, esant vienodiems drėgnojo vandens garo išleidimo atstumams A nuo kultūrinių augalų padengtų putomis; Fig. 5 - temperatūros kitimas piktžolių terminio naikinimo metu kultūrinių augalų apsaugai naudojant šaltas putas ir be putų apsaugos.
[0008] Terminį piktžolių naikinimo būdą sudaro tokios operacijos: šaltų putų paskleidimas kultūrinių augalų vagutėse, termiškai piktžoles naikinančio šilumnešio paskleidimas tarpueiliuose.
[0009] Terminį piktžolių naikinimo įrenginį sudaro: traktorius su montažine konstrukcija 1, vandens garo katilas 2, vandens garo skleidikliai 3, putų gamybos generatorius 4, putų padavimo kanalas 5, putų skleidiklis 6.
[0010] Įrenginys veikia taip. Judant traktoriui 1, putų generatoriuje 4 pagamintos šaltos putos per putų padavimo kanalą 5 patenka į putų skleidiklius 6 ir paskleidžiamos ant kultūrinių augalų vagutėse 7. Po 2-3 s drėgnas vandens garas pagamintas garo katile 2 tiekiamas garo skleidikliams 3 ir yra išleidžiamas tarpueiliuose 8. Tokiu būdu tarpueiliuose 8 sudygusios piktžolės yra tenniškai sunaikinamos drėgnuoju vandens garu, o sudygusius kultūrinius augalus vagutėse 7 nuo aukštatemperatūrės aplinkos poveikio saugo paskleistos ant kultūrinių augalų šaltos stabilios putos.
[0011] Siūlomo piktžolių terminio naikinimo įrenginio su kultūrinių augalų apsauga šaltomis putomis bandomasis įrenginys pagamintas ir išbandytas Lietuvos žemės ūkio universiteto Šiluminių matavimų laboratorijoje. Buvo matuojama temperatūra piktžolių terminio naikinimo metu garo išleidimo vietoje tarpueiliuose ir kultūrinių augalų augimo vietoje vagutėje, kuri buvo padengta šaltomis putomis. Termiškai naikinant piktžoles drėgnu vandens garu nepaskleidžiant putų ant kultūrinių augalų lygiame dirvos paviršiuje kultūrinių augalų augimo vietoje temperatūra siekė 80°C, tokiu būdu kultūriniai augalai yra termiškai sunaikinami. Paskleidžiant šaltas putas ant kultūrinių augalų temperatūra siekė 30-40°C. Esant tokiai temperatūrai kultūriniai augalai yra apsaugomi šaltomis putomis nuo terminio sunaikinimo ekologiškai naikinant piktžoles lygiame dirvos profilyje. Visos bandymų sąlygos visais atvejais buvo tos pačios.
1. Piktžolių terminio naikinimo būdas ant piktžolių paskleidžiantis piktžoles naikinantį šilumnešį b e s i s k i r i a n t i s tuo, kad papildomai prieš terminį piktžolių naikinimą šaltos putos paskleistos kultūrinių augalų vagutėse juos apsaugo nuo terminio sunaikinimo.
2. Piktžolių terminio naikinimo įrenginys turintis traktorių su montažine konstrukcija, vandens garo katilą, vandens garo skleidiklius, b e s i s k i r i a n t i s tuo, kad papildomai yra putų gamybos generatorius, putų padavimo kanalas, putų skleidiklis.
