[LT] Išradimui buvo iškeltas tikslas pagerinti eksploatacines charakteristikas, būtent prailginti vientiso gaminio saugojimo terminus. Iškelta užduotis sprendžiama tuo, kad kieto įrišimo viršelis savo sudėtyje turi nugarėlę ir įrišimą kietą viršų iš dviejų pusių. Viršelis nuo prototipo skiriasi tuo, kad nugarėlė turi dvi papildomas dalis, einančias išilgai jos galinės dalies pailgų šoninių pusių iš abiejų jos šonų, kur visi viršelio elementai sujungti į vieną konstrukciją, priklijuojant arba prisiuvant tekstilinę juostą. Tarp gretimų viršelio elementų yra 1-5 mm tarpas. Viršelio pusės papildomai gali turėti atlankus.
[EN] The aim of said invention is to improve operational characteristics, i.e. to increase the time of an article integrity preservation. The inventive stiffened cover consists of a shelf back and a book cover. The inventive cover differs from a prototype in that the shelf back is provided with two additional parts extending along the long side edges of the face thereof on both sides of the cover, wherein all cover elements are integrated in the form of a single structure by means of a textile-based strip glued or stitched on. The adjacent elements are positioned in such a way that they are separated by a gap of 1-5 mm. The cover sides can be also provided with flaps.
[0001] Technikos sritis
[0002] Išradimas susijęs su knygų įrišimu, tame tarpe su viršeliais, skirtais archyvinių dokumentų įrišimui.
[0003] Technikos lygis
[0004] Žinomas knygos įrišimas (japonų patentas Nr. JP111800069, publikuotas 1999.07.06). Įrišimą sudaro lanksti nugarėlė, pagaminta iš tekstilinės juostos, klijuojantis sluoksnis, skirtas popieriaus lapų kraštų tvirtinimui prie nugarėlės, ir dvi pusės, pritvirtintos prie nugarėlės.
[0005] Žinomas kietas knygos įrišimas (japonų patentas Nr. JP2004001451, publikuotas 2004.01.08). Įrišimą sudaro nugarėlė, dvi pusės, kietas viršelis, dengiantis nugarėlę iš išorinės pusės ir klijuojantis sluoksnis, skirtas popieriaus lapų kraštų tvirtinimui prie nugarėlės.
[0006] Prototipu buvo išrinktas įrišimas, aprašytas RU patente (RU naudingojo modulio patentas Nr. 47806, publikuotas 2005.09.10). Viršelis sudaro nugarėlė, nugarėlės medžiaga, apvadas ir įrišimo kietas viršus. Nugarėlės medžiaga pagaminta iš sintetinio audinio, savo sudėtyje turinčio ataudų siūlų, kurie leidžia tempti nugarėlę viena kryptimi. Įrišimo kietas viršus gali būti pagamintas, pavyzdžiui, iš popieriaus arba kartono. Prototipo ir jam panašių analogų pagrindinis trūkumas yra mažas popieriaus lapų tvirtinimo prie nugarėlės lankstumas dėl ko greitai susidėvi knyga ir iškrenta lapai.
[0007] Išradimo aprašymas
[0008] Išradimo tikslas buvo pagerinti eksploatacines charakteristikas, o būtent gaminio visumos išlaikymo termino prailginimas.
[0009] Iškeltas uždavinys yra sprendžiamas tuo, kad kieto įrišimo viršelis susideda iš nugarėlės ir dvipusio įrišimo viršelio. Viršelis nuo prototipo skiriasi tuo, kad nugarėlė sudaryta iš dviejų papildomų dalių, einančių išilgai jos galinės dalies pailgų šoninių pusių iš abiejų jos šonų, ir visi viršelio elementai tekstiline juosta sujungti į vieną konstrukciją suklijuojant arba susiuvant. Tarp gretimų viršelio elementų yra 1-5 mm tarpelis. Viršelio pusės papildomai gali turėti atlankus, užlenkiamus į viršelio vidų ir apsaugančius susegtą dokumentų paketą.
[0010] Išradimo įgyvendinimo variantas

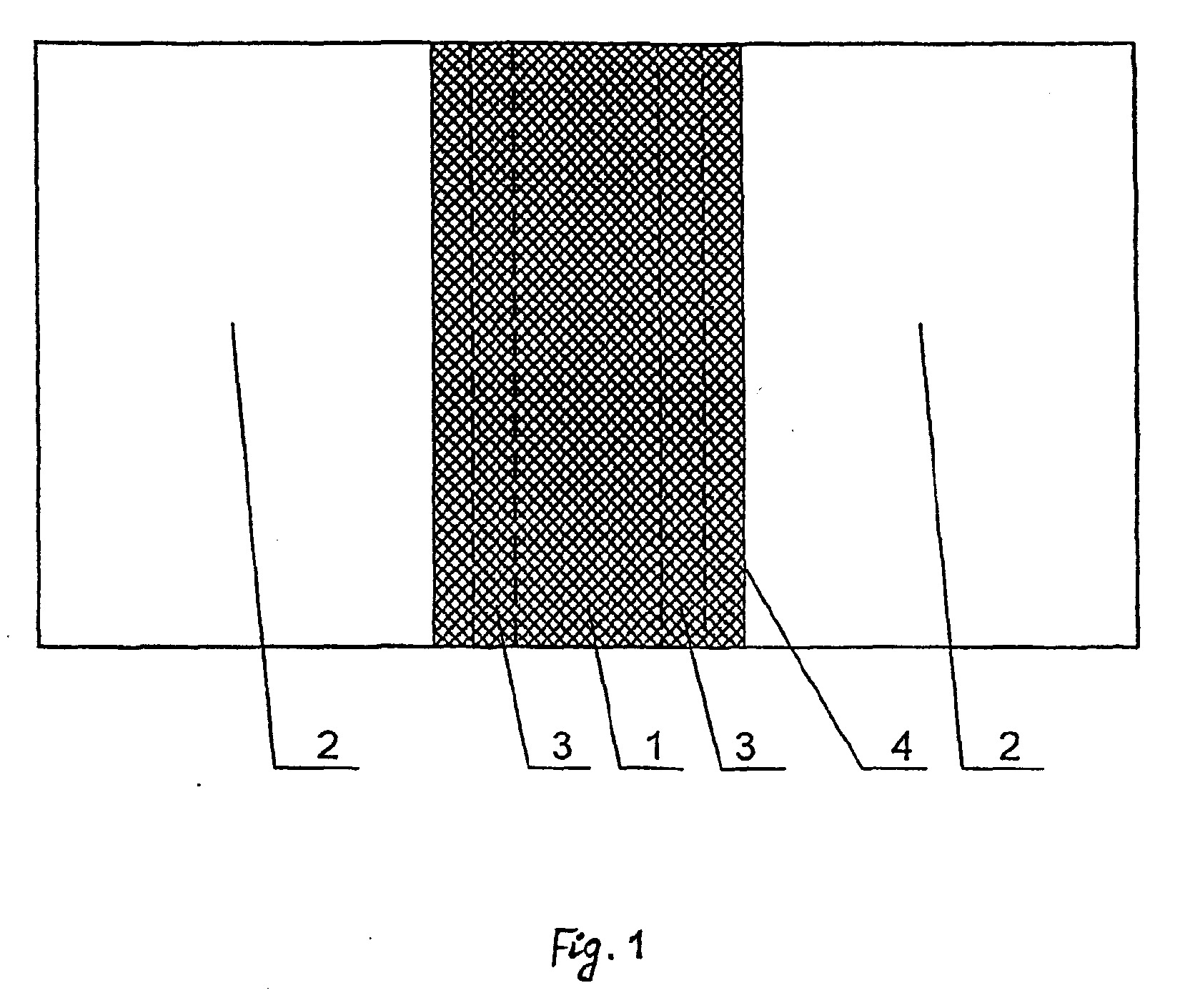

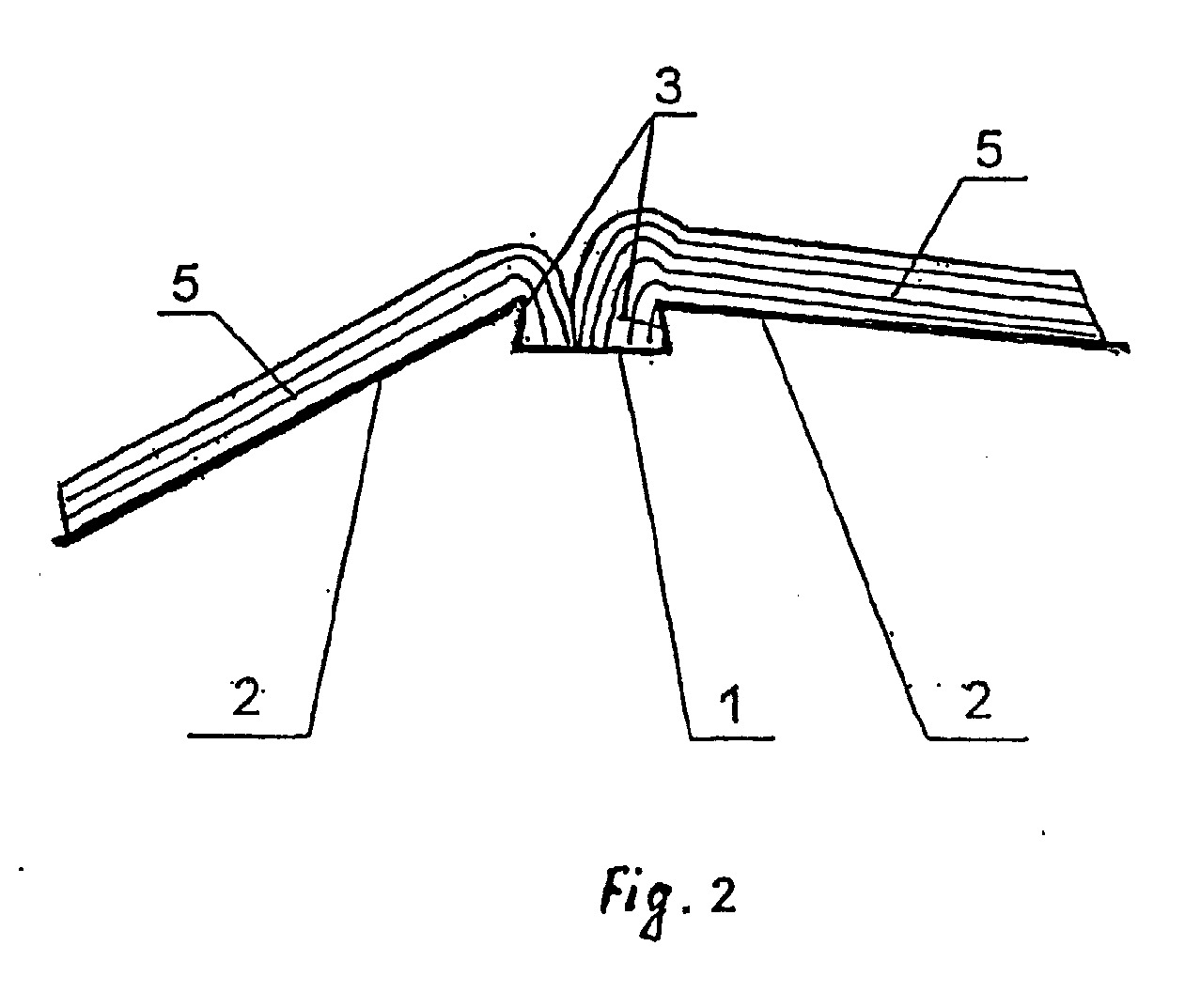

[0011] Išradimo konstrukciją iliustruoja dvi figūros, kuriose pavaizduota: Fig. 1 - viršelio išklotinė ir Fig. 2 - atversto viršelio vaizdas.
[0012] Kieto įrišimo viršelį sudaro nugarėlė 1, dvipusis kietas įrišimo viršus 2 ir dvi papildomos nugarėlės dalys 3. Nurodyti viršelio elementai sujungti į vieną konstrukciją tekstilinės juostos pagalba. Nurodyta juosta 4 arba klijuojasi arba susisiuva su viešelio lementais 1, 2 ir 3. Susegamų dokumentų popieriaus lapai gali būti tvirtinami prie nugarėlės 1 vienu iš sekančių įmanomų būdų:
[0013] - prieš tai tarpusavyje susiūtų dokumentų lapų paketas su klijais tvirtinamas prie nugarėlės 1 ir (arba) prie papildomų dalių 3 vidinių pusių, einančių išilgai jos galinės dalies pailgų šoninių pusių iš abiejų jos šonų;
[0014] - dokumentų lapų paketas susiuvant tvirtinasi prie papildomų dalių 3 vidinių pusių, einančių išilgai galinės nugarėlės dalies 1 pailgų šoninių pusių. Dokumentų lapų 5 patogesniam susiuvimui nurodytos papildomos dalys 3 gali būti atitinkamai perforuotos.
[0015] Kaip buvo pažymėta aukščiau, į viršelio konstrukciją įeina papildomi viršelio elementai, o būtent dvi papildomos nugarėlės dalys, kurios sudaro aštrų arba statų kampą su nugarėlės galinės dalies plokštuma, ir išdėstytos šoninėse pusėse. Tai leidžia tampriai suspausti dokumento lapus netgi tada, kai lapų paketo plotis akivaizdžiai mažesnis už nugarėlės galinės dalies plotį. Tekstilinės juostos, jungiančios viešelio elementus 1-5 mm tarpu, leidžia atversti viršelio puses daugiau, negu 180°, santykinai nuo užversto būvio. Pateikta viršelio konstrukcija pašalina viršelio suplyšimo arba lapų iškritimo tikimybę, maksimaliai atverčiant viršelį didesniu, negu 180° kampu, peržiūrint arba kopijuojant medžiagą. Konkretus tarpo dydis priklauso nuo popierinės medžiagos (kartono) storio. Jis parenkamas remiantis sąlyga, kad atverčiant viršelį jo elementų krašteliai neužkabintų vienas kito ir netrukdytų apsukti puses. Į kieto įrišimo viršelio sudėtį įeinantys sudėtinės dalys nugarėlė. įrišamo kieto viršaus pusės ir dvi papildomos viršelio dalys gali būti pagamintos iš tvirto kartono lapo (pavyzdžiui, 6-BC-1,25 markės atitinkamai ГOCT 7950-77), plastiko ar kitos tvirtos medžiagos. Kaip juosta naudojama, pavyzdžiui, kolenkoras, lederinas, vinilas, kurio pagrindą sudaro audinys TУ 8722-010-00300216-98.
[0016] Kieto įrišimo viršelis papildomai taip pat gali turėti sutvirtinimus, kurie pagaminti iš, pavyzdžiui, metalinių kampelių, pritvirtintų įrišamo kieto viršaus pusių kampuose, arba metalines juostas, pritvirtintas išilgai anksčiau nurodytų papildomų viršelio dalių. Tuo pačiu metu viršelis papildomai gali turėti atlankus, pagamintus iš tos pačios medžiagos, kaip ir likusieji viršelio elementai, leidžiančius popieriaus lapus apsaugoti, pavyzdžiui, nuo dulkių arba nuo kito nepageidaujamo poveikio.
[0017] Aukščiau aprašyta kieto įrišimo viršelio konstrukcija gali būti naudojama įrišant knygas arba aplankus, skirtus archyvinių dokumentų saugojimui. Dviejų papildomų nugarėlės dalių, ant kurių tvirtinasi popieriaus lapai, panaudojimas leidžia žymiai padidinti lapų tvirtinimo patikimumą ir tvirtumą įrišimo vietoje. Tuo pačiu nurodyti papildomi viršelio elementai sutvirtinti su kitais viršelio elementais 1-5 mm tarpu, naudojant tekstilinę juostą, žymiai sumažina viršelio suplyšimo arba lapų iškritimo tikimybę, maksimaliai atverčiant viršelį medžiagos peržiūros arba kopijavimo metu, tokiu būdu pateikiant aukštas eksploatacijos charakteristikas, tame tarpe ilgus terminius, išsaugant gaminio vientisumą.
1. Kieto įrišimo viršelis, apimantis nugarėlę ir įrišamą kietą viršų iš dviejų pusių, b e s i s k i r i a n t i s tuo, kad nugarėlė turi dvi papildomas dalis, einančias išilgai jos galinės dalies pailgų šoninių pusių iš abiejų jos šonų, kur visi viršelio elementai sujungti į vieną konstrukciją, priklijuojant arba prisiuvant tekstilinę juostą, ir tarp gretimų elementų yra 1-5 mm tarpas.
2. Viršelis pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad pusės turi atlankus.
