[LT] Išradimas priklauso navigacinių prietaisų sričiai, skirtų automatiniam ryšiui palaikyti tarp skraidančių objektų ir žemėje esančio operatoriaus bei objekto padėčiai erdvėje koreguoti. Teleskopinę anteną sudaro korpusas (1), kuriame įtvirtinta pavara, sustūmimo-išstūmimo mechanizmas ir antena susidedanti iš n koncentrinių, mažėjančio skerspjūvio vamzdelių (2) su fiksatoriais galuose (3), sustūmimo-išstūmimo mechanizmą sudaro cilindro formos būgnas (4), galuose apribotas diskais (5), ant kurio, vienu galu, įtvirtinta ir susukta metalinė, profiliuota juostelė (6), kurios antrasis galas pritvirtintas prie antenos mažiausio skerspjūvio vamzdelio (2). Pavara yra pjezoelektrinė, kurią sudaro laikiklyje (7) įtvirtintas pjezoelementas (8) su elektrodais, prijungtais prie elektroninio sužadinimo bloko, kuris, per trinčiai atsparų elementą (9), įremtas į vieno iš būgno diskų (5) apskritiminį paviršių ir, per spyruokles (10), į laikiklio (7) horizontalų pagrindą, įtvirtintą korpuse (1). Profiliuota juostelė (6) išgaubta į vidinę susukimo pusę jos forma atitinka koncentrinių, mažėjančio skerspjūvio vamzdelių (2) vidinius matmenis. Būgno diskų (5) skerspjūvis priklauso nuo profiliuotos juostelės ilgio bei koncentrinių, mažėjančio skerspjūvio vamzdelių (2) skaičiaus.
[EN] The invention is related to navigation field, for link between flying objects and on earth being operator and for the position correction of the object in the space. This telescopic antenna consists of corps (1) with a gear, telescoping-extruding mechanism and antenna composed of n concentric narrowing diameter tubes (2) with retainers on the ends (3). The telescoping- extruding mechanism comprise cylindrical form reel (4) with ends clamped by disks (5), on it by one side is fixed and rolled profiled metal strip (6), its other end is fixed to the antennas least diameter tube (2). The gear is piezoelectrical and compose of piezoelement (8) fixed in the holder (7), with electrodes connected to electrodic exciter, which through friction resistant element (9), is grinded into circular surfaces of one of real disks (5) and through springs (10) to the holders (7) horizontal stock fixed in the corps (1). Profiled strip (6) is convex to the rolling side and its form matches concentric narrowing diameter tubes (2) inner measurements. Real disks (5) diameter depends of profiled strips length and the amount of concentric narrowing diameter tubes (2).
[0001] Išradimas priskiriamas navigacinių prietaisų sričiai, skirtų ryšiui tarp skraidančių objektų ir žemėje esančio operatoriaus automatiniam ryšiui palaikyti bei objekto padėčiai erdvėje koreguoti.
[0002] Yra žinoma teleskopinė antena, susidedanti iš korpuso, kuriame įmontuotas elektros variklis, reduktorius su sliekine pavara, sustūmimo-išstūmimo mechanizmas, valdantis anteną, kurią sudaro lankstus trosas ir vienas į kitą susi neriančių skirtingų skerspjūvių tuščiavidurių vamzdelių (žiūr. JAV patentas Nr. 5189435, H01Q 1/10,1993).
[0003] Yra žinoma teleskopinė antena, susidedanti iš tuščiavidurių koncentrinių vamzdelių su sriegiais išoriniame paviršiuje, asimetriškai įtvirtintų ant strypo su sriegiu ( žiūr. JAV patentą Nr.7225694, F16B 1/01, 2000).
[0004] Yra žinoma teleskopinė antena su elektromechanine pavara, susidedanti iš korpuso, kuriame įtvirtintas variklis su sliekine-sraigtine pavara, kuri perduoda judesį reduktoriui, sujungtam su sustūmimo-išstūmimo mechanizmu, kurį sudaro trys skirtingų diametrų krumpliaratiniai būgnai, slopinimo būgno ir dantratinio būgno, tarp dantratinio ir slopinimo būgnų įtaisyta žiedinė spyruoklė, ant dantratinio būgno yra lanksti krumpliastiebė, sujungta su antenos, susidedančios iš n mažėjančio skerspjūvio vienas į kitą susineriančių vamzdelių su fiksatoriais galuose, mažiausio skersmens vamzdeliu (JAV patentas Nr. 4864322, H01Q 1/10, 1989).
[0005] Išradimo trūkumas yra tas, kad teleskopinėje antenoje sustūmimo-išstūmimo mechanizmas yra labai sudėtingas, kuriame krumpliastiebei valdyti reikalingas reduktorius su sliekine pavara bei elektros variklis, kurie sudaro pakankamai sudėtingą, didelių gabaritų ir svorio mechanizmą, sunaudojantį daug energijos.
[0006] Šio išradimo tikslas - supaprastinti konstrukciją, sumažinant gabaritus, svorį bei energijos sąnaudas.
[0007] Išradimo tikslas pasiekiamas tuo, kad teleskopinėje antenoje, kuria sudaro korpusas, kuriame įtvirtinta pavara, sustūmimo-išstūmimo mechanizmas ir antena susidedanti iš n koncentrinių, mažėjančio skerspjūvio vamzdelių su fiksatoriais galuose, sustūmimo-išstūmimo mechanizmą sudaro cilindro formos būgnas, galuose apribotas diskais, ant kurio, vienu galu, įtvirtinta ir susukta metalinė, profiliuota juostelė, kurios antrasis galas pritvirtintas prie antenos mažiausio skerspjūvio vamzdelio, o pavara yra pjezoelektrinė, kurią sudaro laikiklyje įtvirtintas pjezoelementas su elektrodais, prijungtais prie elektroninio sužadinimo bloko, kuris per trinčiai atsparų elementą įremtas į vieno iš būgno diskų apskritiminį paviršių ir per spyruokles į laikiklio horizontalų pagrindą, įtvirtintą korpuse. Be to, profiliuota juostelė išgaubta į vidinę susukimo pusę ir jos forma atitinka mažėjančio skerspjūvio koncentrinių vamzdelių vidinius matmenis, o būgno diskų skerspjūvis priklauso nuo profiliuotos juostelės ilgio bei koncentrinių, mažėjančio skerspjūvio vamzdelių skaičiaus.

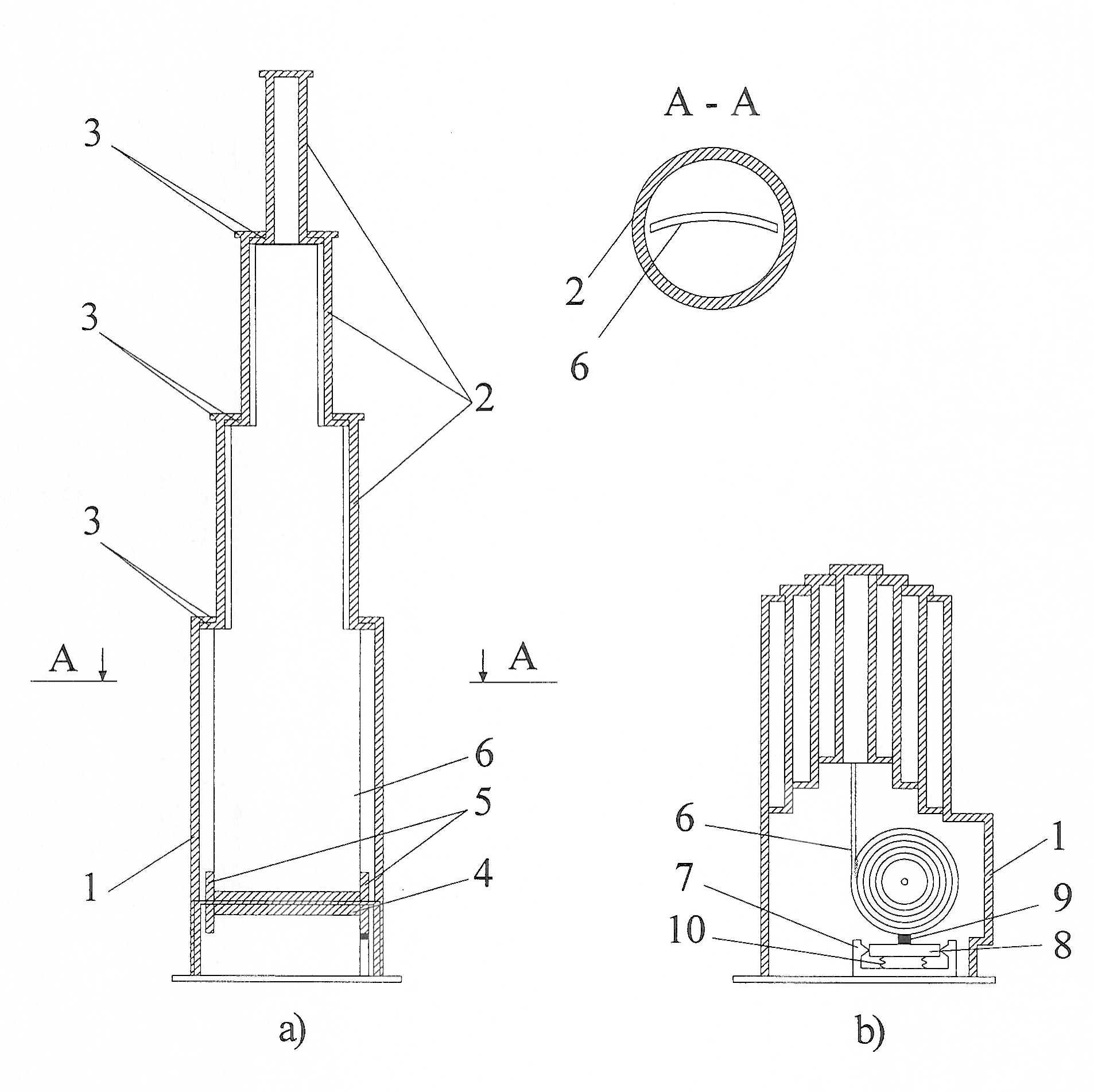

[0008] Išradimo esmė paaiškinta figūroje: figūroje a - pavaizduota bendras išstumtos teleskopinės antenos vaizdo pjūvis, figūroje b - pavaizduota bendras sustumtos teleskopinės antenos vaizdo pjūvis, A-A - pavaizduota vamzdelio, su profiliuota, išgaubta į vidinę susukimo pusę juostele, pjūvis.
[0009] Teleskopinė antena susideda iš korpuso 1, kuriame įtvirtinta pavara, sustūmimo-išstūmimo mechanizmas ir antena susidedanti iš n koncentrinių, mažėjančio skerspjūvio vamzdelių 2 su fiksatoriais 3 galuose. Sustūmimo-išstūmimo mechanizmą sudaro cilindro formos būgnas 4, galuose apribotas diskais 5, ant kurio vienu galu įtvirtinta ir susukta metalinė, profiliuota juostelė 6, kurios antrasis galas pritvirtintas prie antenos mažiausio skerspjūvio vamzdelio 2, o pavara yra pjezoelektrinė ir ją sudaro laikiklyje 7 įtvirtintas pjezoelementas 8 su elektrodais, prijungtais prie elektroninio sužadinimo bloko (figūroje nepavaizduotas), kuris, per trinčiai atsparų elementą 9, įremtas į vieno iš būgno diskų 5 apskritiminį paviršių ir, per spyruokles 10, į laikiklio 7 horizontalų pagrindą.
[0010] Teleskopinė antena veikia taip.
[0011] Į pjezoelemento 8 elektrodus iš elektroninio sužadinimo bloko (figūroje nepavaizduotas) paduodamas rezonansinio dažnio elektros signalas, kuris pjezoelemente 8 sukelia kryptingas mechaninės deformacijas. Mechaninės deformacijos, kontaktinėje zonoje, per trinčiai atsparų elementą 9 suteikia diskui 5, o tuo pačiu ir būgnui 4, kryptingą sukimosi judesį. Besisukdamas cilindro formos būgnas 4 išstumia ant jo susuktą metalinę, profiliuotą, išgaubtą į vidinę pusę juostelę 6. Kryptingai judėdama, metalinė profiliuota juostelė 6, stumia prie jos galo pritvirtintą antenos mažiausio skersmens vamzdelį 2, kuris, pilnai išstūmus, užfiksuoja fiksatorius 3. Vamzdelių fiksatoriai 3 riboja cilindrinių vamzdelių išstūmimo padėtis. Toliau išstumiami sekantys vamzdeliai 2, kurie yra įremti į profiliuotos metalinės, išgaubtos į vidinę pusę juostelės 6, briaunas. Profiliuotos juostelės 6 briaunos remiasi į kiekvieno cilindrinio vamzdelio 2 apatinę apskritiminę dalį ir taip išstumia kiekvieną cilindrinį vamzdelį 2 profiliuotos juostelės 6 judėjimo kryptimi. Juostelės 6 išgaubimas į vidinę pusę padidina juostelės standumą klupdymui, tuo pačiu visos antenos stabilumą erdvėje. Į priešingus pjezoelemento 8 elektrodus padavus elektrinį signalą, gaunamas priešingos krypties judesys, kuris suteikia cilindriniam būgnui 4 reversą. Besisukdamas į priešingą pusę cilindrinis būgnas 4, susuka profiliuotą, išgaubtą į vidinę pusę metalinę juostelę 6 į pirmykštę padėtį, tuo pačiu traukdamas prie galo pritvirtintą mažiausio skerspjūvio vamzdelį 2, kuris sutraukia ir sekančius vamzdelius 2 į pirminę padėtį.
[0012] Palyginus su prototipu nauja konstruktyvinių elementų visuma, panaudojant susuktą metalinę, profiliuotą, išgaubtą į vidinę pusę juostelę ir pjezopavarą, leidžia supaprastinti sustūmimo-išstūmimo mechanizmo konstrukciją, sumažinant jo matmenis ir svorį, bei sumažinti energijos sąnaudas.
1. Teleskopinė antena, susidedanti iš korpuso, kuriame įtvirtinta pavara, sustūmimo-išstūmimo mechanizmas ir antena susidedanti iš n koncentrinių, mažėjančio skerspjūvio vamzdelių su fiksatoriais galuose, b e s i s k i r i a n t i tuo, kad sustūmimo-išstūmimo mechanizmą sudaro cilindro formos būgnas, galuose apribotas diskais, ant kurio, vienu galu įtvirtinta ir susukta metalinė, profiliuota juostelė, kurios antrasis galas pritvirtintas prie antenos mažiausio skerspjūvio vamzdelio, o pavara yra pjezoelektrinė, kurią sudaro laikiklyje įtvirtintas pjezoelementas su elektrodais, prijungtais prie elektroninio sužadinimo bloko, kuris, per trinčiai atsparų elementą, įremtas į vieno iš būgno diskų apskritiminį paviršių ir per spyruokles į laikiklio horizontalų pagrindą, įtvirtintą korpuse.
2. Teleskopinė antena pagal 1 punktą, b e s i s k i r i a n t i tuo, kad profiliuota juostelė išgaubta į vidinę susukimo pusę, o jos forma yra laiptuota ir atitinka koncentrinių, mažėjančio skerspjūvio vamzdelių vidinius matmenis.
3. Teleskopinė antena pagal 1 punktą, b e s i s k i r i a n t i tuo, kad būgną apribojančių diskų skerspjūvis priklauso nuo profiliuotos juostelės ilgio bei koncentrinių, mažėjančio skerspjūvio vamzdelių skaičiaus.
