[LT] Statybos elementas, statinys iš jų ir būdai, panaudojant elementus ir statinius, ši išradimų grupė skirta hidrotechninių statinių surenkamųjų elementų gamybai ir vandens telkinių apsaugos juostų statiniams iš jų. Statybos elementas yra trišakis išilgai ištęstas slankstelis, turintis atraminę, darbinę, nešmenis sulaikančias plokštumas ir komplektuojamąsias detales. Elementą sudaro centre esanti kiaurymė (1), lynui (2) pravesti, abiejose slankstelio galuose yra elementų sukimosi apie savo ašį fiksavimo ertmėmis (3), į kurias, montavimo kryptimi, įstatyti fiksatoriai (4), aukštutinio bjefo elemento šakoje (5) yra fiksavimo prie pagrindo skylės (6), elemento atraminė plokštuma (7) susidedanti iš plokštumų (8, 10, 11), figūrine darbinė plokštuma (12), susidedanti iš plokštumų (13, 15), išgaubto-įgaubto cilindrinio užapvalinimo (16), ir centre įgaubto cilindrinio užapvalinimo (17), aukštutinio bjefo pusėje, nešmenis sulaikančiąja plokštuma (18), sudaro plokštumos (19, 20) apjungtos įgaubtu cilindriniu užapvalinimu (21), viršuje plokštuma užsibaigia įgaubtu-išgaubtu cilindriniu užapvalinimu (22) su jo viršuje pritvirtintu kabliu. Statinys iš statybos elementų sudarytas iš tarpusavyje sujungtų surenkamųjų statybos elementų.
[EN] The construction element, structure of it and methods of using the elements and structures, this invention is a `group` of hydrotechnical structures for prefabricated elements production and structures made of it for water body protection zones. The construction element is tee lengthways elongated vertebrae form, with supporting, operating, silt retention planes and collecting details. Element consists of a central hole (1) for running through the rope (2) in both vertebrae ends there are voids (3) for fixing pivoting axis of the element, in which in mounting direction there are set clampers (4). In the upper pool element arm (5) there are holes (6) for fixing on to the base. The element supporting plane (7) consisting of planes (8, 10, 11), shaped work plane (12), consisting of planes (13, 15), convex-conclave cylindrical curve (16) and in center conclave cylindrical curve (17). On the upper pool side, there is silt retention plane (18) comprised of planes (19, 20) united by conclave cylindrical curve (21), on the top of the plane there is conclave-convex cylindrical curve (22) with fixed hook on the top of it. The structure of construction elements consists of interconnected prefabricated construction elements.
[0001] Statybos elementas, statinys iš jų ir būdai, panaudojant elementus ir statinius.
[0002] Išradimų grupės : sritys
[0003] Elementas: yra iš statybos, surenkamų gaminių srities. Būdai priklauso hidrotechninių statinių įrengimo, demontavimo ir pakartotinių montavimų technologijoms bei rekreacinių resursų panaudojimui, apsaugant ir atstatant vandens telkinių apsaugines juostas, išvystant iki vietovių apsauginių pylimų, imtinai.
[0004] Technikos lygis; statybos: elementas,
[0005] iš surenkamų statiniams naudojamų elementų galima paminėti DE 3540824 hidraulinį - inžinerinį elementą, EP0202552 pateikti hidrotechninio statinio elementai, DE 4112521 uostų vartų dugno fiksuoti elementai, sugeriantys bangų energija, LT 5389 surenkamas blokelis, RU619562 autorinis liudijimas, kur krantų apsaugos statinyje aprašyti surenkami gelžbetoniniai slankstelių tipo elementai. Čia paminėtų surenkamų elementų ir kitų hidrotechniniams statiniams naudojamų elementų pagrindą sudaro gelžbetonines plokštumas turinčių kietai sujungtų elementų deriniai, sumontuoti vandens telkinių apsaugos juostoje,
[0006] Statiniai iš elementų, iš hidrotechninių statinių galima paminėti EPO0747534 dirbtinis rifas, EPO0202552 - pagrindą sutvirtinanti sienele, sumontuota iš surenkamų elementų sąnaromis, sustiprinta strypais ir tinkleliais, DE4221918 liūčių ir audrų vandens reguliavimo statinys ir RU619562 krantų apsaugos statinys iš gelžbetoninių surenkamų slankstelio tipo elementų, sujungtų suvirinant, skirtas krantų apsaugai. Čia paminėtų ir kitų statinių skirtų vandens telkinių pakrančių juostų apsaugai esmę sudaro statiniai, kurie įrengiami vandens telkinių juostų teritorijoje, kad gesintų bangų poveikį ir mažintų krantų išplovimą, bet neišnaudojamos sąnašų,. pylimų gruntų ir medžiagų kaupimo, susistovėjimo ir sutvirtinimo galimybes, startinių demontavimas, kurie šiaip ar taip yra apsaugos zonų svetimkūniai ir neišnaudojamos galimybės juos sumontuoti naujoje, tuo metu galbūt labiausiai reikalingoje vietoje, nes rekreaciniai procesai yra dinamiški ir sunkiai nuspėjami.
[0007] Būdas, panaudojant statybos elementus ir statinius, iš hidrotechninių statinių įrengimo būdų paminėtini Ru4379883- pylimo įrengimo būdas, 4296096 - žemutinių statinių įrengimas sumontuojant, o iš rekreacinių savybių panaudojimo būdų paminėtini Ru 4141803 - įrenginys saugantis pagrindą, nukreipiant povandenines sroves, Ru 4233144 - įrenginys saugantis nuo išplovimo pagrindą, Ru 4381388 - povandenines: sroves ir Ru 4296096 - statinys su užlenkimais panaudojant rekreacines bangų ir srovių savybes apsaugai ir rekreacijai. Nors pastarasis statinys turi užlenkimus povandeninių srovių nukreipimui ir iš dalies yra panaudojamas ne vieną kartą, tačiau nėra susietas su sistema, neturi greit sumontuojamų ir demontuojamų elementų, o elementų parametrai nesusieti su ardos parametrais ir dažniausiai konfrontuoja vieni su kitais, bandant įtakoti jėga.
[0008] ESMĖ ir NAUJUMAS
[0009] Naujasis statybos elementas yra skirtas hidrotechninių statinių surenkamųjų elementų gamybai ir naudotinas statiniams, vandens: telkinių apsauginių juostų; povandeninės: dalies, paplūdimio, kopagūbrio arba krantų saugojimui nuo suardymo, jų atstatymui ir padidinimui. Tam reikalingas surenkamas elementas, galintis ilgą laiką tarnauti agresyvioje aplinkoje; vanduo prisotintas druskų, jodo ir kitų elementų, povandeninės srovės audrų metu neša su savimi smėlio ir kitų nešmenų mases, bangos ir jų mūša, vėjas, šaltis ir karštis veikia fiziškai. Todėl siūlomas atsparus: tokio agresyvumo aplinkai statybos elementas, be to šis elementas lengviau montuojamas; nereikalauja didelio tikslumo ir lengvai demontuojamas, tinka pakartotiniam montavimui.
[0010] Statybos elemento naujumą sudaro jo didesnis: panašumas j slankstelį, gyvo organizmo stuburo slankstelį, išilgai ištemptą, o pagal skersinį pjūvį trišakį, kurio centre yra kiauryme ir slankstelio galuose ašinio sukimosi fiksavimo ertmės, fiksavimo prie pagrindo skylė, Šis surenkamasis statybos elementas turi figūrinę atraminę plokštumą susidedančią iš aukštutinio bjefo slankstelio šakos apatinės plokštumos, kuri, ją pratęsus, susikirstų su žemutinio bjefo elemento slankstelio šakos: žemutine plokštuma, bet pastarąsias plokštumas jungia tarpinė plokštuma, darbinę, figūrinę,·sumoje sudarančią buką kampą, plokštumą: žemutinio bjefo elemento slankstelio šakos viršutinę plokštumą pratęsus, ji susikirstų su viršutines šakos plokštuma, viršūnėje turinčia išgaubtą cilindrinį užapvalinimą, bet šias plokštumas jungia įgaubtas: cilindrinis užapvalinimas, todėl darbine plokštuma švelnina povandeninių srovių ir bangų poveikį, nukreipia vandens nešmenis permetimui per elementą slankstelį, nešmenis sulaikančiąją plokštumą taip pat sudėtinę; aukštutinio bjefo elemento slankstelio šakos viršutinę plokštuma, ją pratęsus, susikirstų su elemento slankstelio viršutines šakos plokštuma, bet šias plokštumas jungia gaubtas cilindrinis užapvalinimas, o viršutines slankstelio šakos plokštuma taip pat baigiasi įgaubtu cilindriniu užapvalinimu, kas, esant truputį smailam kampui, pagerina grįžtančių nešmenų srauto užlenkimą aukštyn ir atspindėjimą, todėl dar labiau sumažina nešmenų nuplovimą į akvatoriją.
[0011] Statinio iš elementų slankstelių naujumą sudaro tai, kad statybos elementai panašūs į slankstelius sujungti per jų, surenkamųjų elementų centre, esančią kiaurymę pravertu lynu, geriau sintetiniu plastiko lynu, aprūpintu lyno įtempimo įtaisu, kuriuo slanksteliai suveržti tarpusavyje, ašinis posūkis tarp atskirų elementų fiksuotas, įstatytais į tam skirtas ertmes, fiksatoriais, slanksteliai kiekvienas arba kas kelintas fiksuoti prie pagrindo vertikaliais fiksatoriais, o esant ypatingai nestabiliam pagrindui, taip pat ir horizontaliaisiais fiksatoriais, kiekvienas statinys susideda iš atskirų dalių, o kiekviena dalis susideda tiesiųjų dalių ir užlenktųjų dalių, statinių dalių galuose, lynas fiksuotas prie pagrindo horizontaliais ir vertikaliais fiksatoriais, kurie aprūpinti demontavimo lynu, kabinamu ant slankstelio viršutinėje dalyje esančio kabliuko, statinys sukomplektuotas su vertikaliaisiais ir horizontaliaisiais fiksatoriais; pastarieji yra iš briaunuotų plokščių formos su kėlimo kilpomis ir fiksavimo skylėmis iš betono armuoto plastiko lynu ir smulkiomis plastiko lyno atkarpėlėmis, jų paviriai termiškai apdoroti, stabilizuotu saules: spinduliams ir druskoms, polietileno tirpalu, horizontalieji fiksatoriai yra būtini lynui 2 fiksuoti, kiekvienos statinio dalies pradžioje ir pabaigoje bei statybos elementų slankstelių fiksavimo prie pagrindo sustiprinimui, didinant statinio pastovumą, esant ypatingai nestabiliam pagrindui, statinio tiesiųjų ir užlenktųjų dalių ilgių santykis sudaro nuo 10:1 iki 20:1 ir užlenkimo kampas 10-30 laipsnių povandeniniams statiniams, tiesiųjų ir užlenktųjų dalių santykis 12:1 iki 24:1 ir užlenkimo kampą 0-30 laipsnių ribiniams statiniams ir kopų statiniams , statinių pagrindinė kryptis - išilgai kranto linijos , bet su atlenkimo kampu 3-12 laipsnių į akvatoriją, priklausančiu nuo vyraujančių ardančiųjų povandeninių srovių krypties, 3-12 laipsnių priklausančių nuo vyraujančių vėjų krypties, kurie sukelia aukščiausias ardančiąsias vandens bangas, povandeninių statinių aukščio santykis: su gyliu iki jų pagrindo 1:3 - 1:2, ribinių statinių aukštis:, iškylantis virš vandens: 0,3-0,5 m., kopų statinių aukštis virš smėlio paviršiaus: 0,2 - 0,4 m., pylimų formavimo statinių aukščių skirtumas: tarp aukštutinio ir žemutinio bjefų 0,6 - 3 m .
[0012] Statinio iš statybos: elementų slankstelių montavimo būdas yra sudėtingas, skirtumai priklauso nuo statinio montavimo charakteringų vietų: po vandeniu, ribinėje kranto ir vandens linijoje, kopose, kopagūbriuose, už kopagūbrių ir vandens telkinių pakrantėse, kuriuose rengiami pylimai, skirtumai liečia technikos panaudojimą ir panaudojimo techniką, bet jiems: yra bendra veiksmų ir operacijų seka sudaranti būdo naujumą: į statybos elementų slankstelių ertmes, montavimo kryptimi įstato slankstelių sukinio fiksatorius, per pirmojo slankstelio kiaurymę, praveria lyną, išlygina statinio dalies pagrindą, statybos elementą slankstelį stato ant paruošto pagrindo, į horizontaliųjų ir vertikaliųjų fiksatorių skyles įveria demontavimo lynus, lyną pritvirtina prie vertikaliojo fiksatoriaus, kurį per horizontalioje fiksatoriaus skylę įkala į pagrindą, demontavimo lyną užkabina ant kabliuko, į antrojo elemento slankstelio ertmes , montavimo kryptimi įstato ašinio sukinio fiksatorius, per slankstelio kiaurymę praveria lyną, elementą slankstelį stato ant paruošto pagrindo, prie pirmojo elemento slankstelio, lygiai taip pat paruošia ir stati trečiąjį elementą slankstelį, montavimo kryptimi ant lyno uždeda įtempimo įtaisą ir elementus slankstelius suveržia tarpusavyje, patikrina elementų slankstelių padėties: atitikimą projektiniams, ir elementus: slankstelius vertikaliais fiksatoriais per skyles, pritvirtina prie pagrindo, fiksatorių demontavimo lynus, pravertus pro fiksatorių skyles užkabina ant kabliukų, esančių slankstelio šakos viršuje ir užpila nedidelį sluoksnį smėlio arba grunto ant aukštutinio bjefo elemento slankstelio šakos, žemsiurbe pila smėlį už sumontuotos statinio dalies taip, kad paduodamo smėlio sroves kryptis: būtų priešinga montavimo krypčiai nukreipta į aukštutinįjį bjefą 45 laipsnių kampu, montuoja sekančius elementus slankstelius:, užbaigus ir priveržus, paskutinį statinio dalies: elementą slankstelį, lyno antrąjį galą fiksuoja prie pagrindo lygiai taip pat, kaip ir pirmąjį.
[0013] Statinio montavimo po vandeniu BŪDAS, panaudojant statybos elementus-slankstelius: yra skirtas: vandens telkimų apsauginių juostų statiniams po vandeniu statyti. Statinio montavimo po vandeniu būdą, iš statybos: elementų- slankstelių sudaro naudojama įranga ir veiksmų seka; numatomo statinio pradžioje, vandens telkinio saugos: juostoje stato du plaustus, sujungia tarpusavyje jungtimis ir aprūpina montavimo įranga: žemsiurbe, ekskavatoriumi arba kranu, pakrauna surenkamuosius montavimo elementus; statybos elementus slankstelius, lyną su įtempimo įtaisu, fiksatorius; ašinio sukinio, vertikaliuosius, horizontaliuosius ir vykdo pagrindinius: veiksmus; į elemento-slankstelio tam skirtas: ertmes, montavimo kryptimi įstato ašinio sukinio fiksatorius ir per elemento slankstelio centre esančią kiaurymę praveria lyną į fiksatorių tam skirtas skyles įveria demontavime lynus, specialiu ekskavatoriaus: kaušu išlygina pagrindą, specialiu griebtuvu suima slankstelį už viršutines šakos: ir stato ant paruošto pagrindo, paduoda horizontalųjį ir vertikalųjį fiksatorius, lyno galą sujungia su vertikaliuoju fiksatoriumi ir per tam skirtas skyles elemente ir horizontaliame fiksatoriuje, įkala į pagrindą, į antrojo slankstelio ertmes, montavimo kryptimi įstato ašinio sukinio fiksatorius, per kiaurymę slankstelio centre praveria lyną ir antrąjį slankstelį stato ant paruošto pagrindo prie pirmojo slankstelio, lygiai taip pat paruošia ir prie antrojo slankstelio stato trečiąjį slankstelį, ant lyno, montavimo kryptimi, uždeda įtempimo įtaisą ir elementus slankstelius suveržia tarpusavyje, patikrina elementų slankstelių padėties atitikimą projektiniams ir slankstelius vertikaliais fiksatoriais pritvirtina prie pagrindo, fiksatorių demontavime lynus užkabina ant kabliukų, esančių slankstelio šakos viršuje ir ekskavatoriaus kaušu užpila nedidelį sluoksnį smėlio arba grunto ant aukštutinio bjefo slankstelio šakos, perstato keltus toliau montavimo kryptimi ir tokiu pat būdu montuoja sekančius elementus slankstelius, įjungia žemsiurbę ir pila smėlis už sumontuotos statinio dalies: taip, kad paduodamo smėlio srovė būtų priešinga montavimo krypčiai. nukreipta į aukštutinį bjefą kampu sudarančiu 45 laipsnius, vykdo tolesnį slankstelių montavimą. kurį užbaigus ir priveržus paskutinį elementą slankstelį, lyno antrąjį galą fiksuoja prie pagrindo lygiai taip pat, kaip ir pirmąjį. Taip užbaigus pirmąją statinio dalį, montuoja antrąją, trečiąją ir taip toliau statinio dalis, kurių visuma yra statinio montavimo po vandeniu būdas.
[0014] Ribinio statinio montavimo kranto linijoje BŪDAS, panaudojant elementus slankstelius yra skirtas vandens telkinių apsaugos juostose statomiems statiniams, paplūdimių,. kopų, krantų ir pylimų apsaugojimui, atstatymui ir išvystymui padidinant pločius, storius, aukščius imtinai iki kopagūbrių ir pylimų įrengimo.
[0015] Linija ir jos aplinka, kur vanduo sueina su krantu yra skirtinga savo statumu tiek į akvatoriją, tiek į kranto arba pylimo pusę; jei nuolydis į akvatorijos pusę viršija 45 laipsnius, ribinis statinys montuojamas kaip ir povandeninis statinys, jei tiek pat laipsnių į kranto arba pylimo pusę, statinys montuojamas klasikiniu, statinių montavimo sausumoje būdu, o esant nedideliam nuolydžiui tiek į paplūdimio, tiek į kopų pusę pateikiamas ribinio statinio montavimo būdas, panaudojant statybos elementus-slankstelius.
[0016] Būdo naujumą sudaro naudojama įranga ir veiksmų seka: į statinio montavimo vietą pristato fiksatorius; ašinio sukinio, horizontaliuosius ir vertikaliuosius, lyną, o geriausiai sintetinį plastiko lyną su įtempimo įtaisu, pristato surenkamuosius statybos elementus slankstelius į kurių tam skirtas ertmes, montavimo kryptimi įstato jų ašinio sukimo fiksatorius, per pirmojo slankstelio tam skirtą skylę praveria lyną, pelkinis ekskavatorius specialiuoju kaušu išlygina pagrindą, griebtuvu suima slankstelį už viršutines: šakos, pakelia, perneša ir stato ant paruošto pagrindo, taip pat paduoda horizontalųjį ir vertikalųjį fiksatorius, per kurių tam skirtas skyles praveria lyną pritvirtina, vertikalųjį fiksatorių per jam skirtas skyles įkala į pagrindą, į antrojo slankstelio tam skirtas ertmes įstato sukinio fiksatorius, per tam skirtą skylę praveria lyną bei stato ant paruošto pagrindo prie pirmojo elemento slankstelio, lygiai taip pat paruošia ir prie antrojo slankstelio stato trečią slankstelį, ant lyno, montavimo kryptimi, uždeda įtempimo įtaisą ir elementus slankstelius suveržia tarpusavyje, patikrina slankstelių padėties atitikimą projektiniams ir slankstelius vertikaliais fiksatoriais, per skyles slanksteliuose pritvirtina prie pagrindo, fiksatorių demontavimo lynus, pravertus pro fiksatorių skyles galvutėse užkabina ant kabliukų, esančių slankstelio šakos viršuje ir ekskavatoriaus kaušu užpila nedidelį sluoksnį smėlio arba grunto ant aukštutinio bjefo slankstelio šakos, pelkinis ekskavatorius pavažiuoja toliau montavimo kryptimi ir tokiu pat būdu montuoja sekančius elementus slenkstelius, jei yra laisva, įjungia žemsiurbę ir pila smėlį už sumontuotos statinio dalies taip, kad paduodamo smėlio srovė būtų priešinga montavimo krypčiai nukreipta į aukštutinį bjefą kampu sudarančiu 45 laipsnius, vykdo tolimesnį slankstelių montavimą, kurį užbaigus ir priveržus paskutinį statinio dalies slankstelį, lyno antrąjį galą fiksuoja prie pagrindo lygiai taip pat, kaip ir pirmąjį, montuoja antrąją, trečiąją ir taip toliau statinio dalis, kurių visuma ir yra ribinio statinio montavimo būdas .
[0017] Vandens telkinio juostos: apsaugos, atstatymo ir išvystymo BŪDAS statiniais iš surenkamųjų statybos elementų.
[0018] Šis būdas yra skirtas rizikos vandens telkinių juostoms; kur buvo, yra arba galima numatyti, spėti, galimą krantų, paplūdimių, pliažų, uostų ardymo, nuplovimo arba užteršimo nešmenimis pavojų, įskaitant apsėmimą dėl klimato atšilimo, Audros, vėjas, liūtys sukelia vandens lygio pakilimą, bangas, galingas sroves, kurios turi didelę kinetinę energiją ir sutiktas savo kelyje kliūtis ardo, tame tarpe ir saugos juostų elementus, paplūdimius, kopas, krantus, pylimus, jų aplinką nenugalima jėga, bet ta pati jėga, tinkamai nukreipus, gali tapti daug kartų švelnesne jėga, net kurti, atstatyti sugriovimus. Tam skirti visi šios grupės išradimai, juos jungia statybos elementas slankstelis.
[0019] Vandens telkinio juostos apsaugos, atstatymo ir išvystymo būdo naujumą sudaro kiekvieno statinio dalių deriniai; jų tiesiųjų ir užlenktų dalių ilgių santykis 20:1 ir užlenkimo kampas 15-45 laipsnių povandeniniams statiniams, 10:1 ir užlenkimo kampas 0-30 laipsnių ribiniams ir kopų statiniams, statinių pagrindinė kryptis: - išilgai kranto linijos, bet su atlenkimo kampu, priklausančiu nuo vyraujančių ardančiųjų povandeninių srovių krypties 3-12 laipsnių, povandeninių statinių aukščio santykis su gyliu iki jų pagrindo 1:3 - 1:2, ribinių statinių aukštis, iškylantis virš vandens yra 03- 0,5 m., kopų statinių aukštis virš smėlio paviršiaus 0,2-0,4 m., pylimų žemutinio ir aukštutinio bjefų skirtumas 0,6-3 m., o taip pat statinių montavimo eiliškumas, montavimo laikas ir montavimo bangas, truputį nukreipia povandenines sroves, kaupia jų nešmenis, saugo žemsiurbės pilamą smėlį ir arba paplūdimių, pliažų nuplaunamą smėlį tol, kol sankaupos pasiekia povandeninio statinio viršų, tuomet yra LAIKAS montuoti sekantį statini atstume TEN, kur jungiasi esamas dugnas su sąnašų ar kitaip sukauptu naujai suformuotu dugnu ir taip toliau, kol sumontuoja visus paplūdimio statinius, ribinį statinį, kopų statinius ir taip toliau, nuo kiekvieno statinio kranto arba pylimo link, susikaupę nešmenys smėlis, žvirgždas, gruntas ir jų priemaišos per laiką sutankėja, kurio pagreitinimui ir atsparumo padidinimui naudoja mechanines sutankinimo priemonės ir arba cheminių medžiagų injekcijas, ilgalaikiam fiksavimui naudoja želdinius, medžių sodinius ir kitus, o statiniai iš statybos elementų slankstelių, atlikę savo vaidmenį, demontuojami; demontavimo lynu ištraukia vertikalius fiksatorius, atlaisvina ir nuima slankstelius suveržusį įtaisą, atkasa gruntą, kuris yra prispaudęs aukštutinio bjefo slankstelio šaką, ekskavatoriaus arba krano griebtuvu suspaudžia viršutinę slankstelio šaką ir slankstelį perslenka, judesiu horizontaliai tolyn nuo statinio, ištraukia lyną ir elementą slankstelį transportuoja į naująją montavimo vietą, tokia veiksmų seka demontuoja visą statinio dalį ir visą statinį.
[0020] Brėžinių figūrų aprašymas
[0021] Fig. 1 - statybos: elementas slankstelis; skersinis pjūvis,

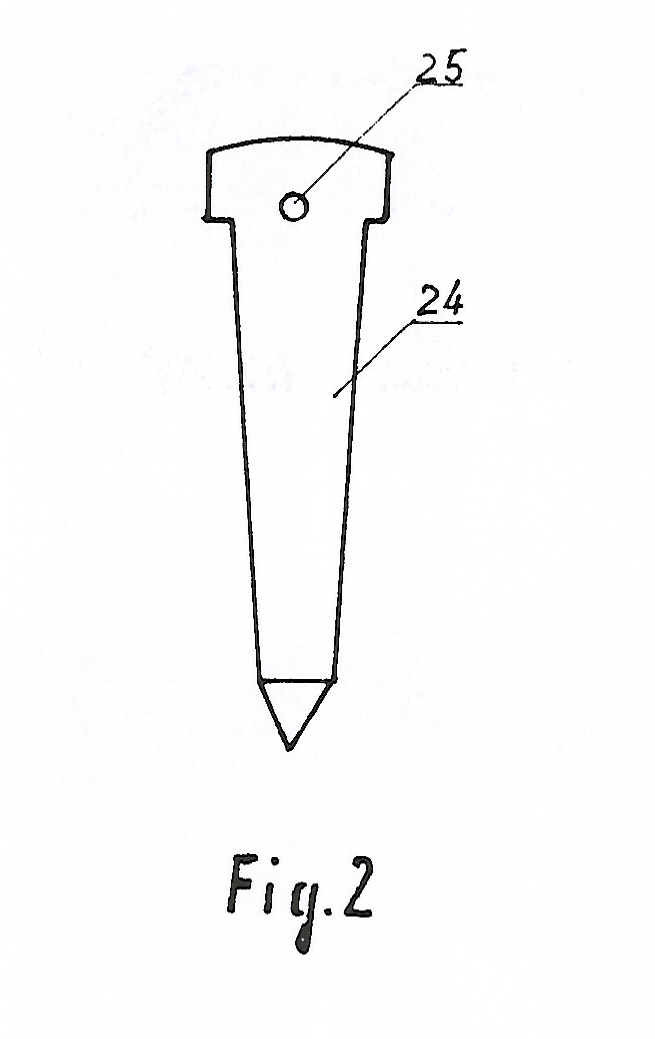

[0022] Fig. 2 - komplektuojamasis su elementu vertikalusis fiksatorius, vertikalus pjūvis,

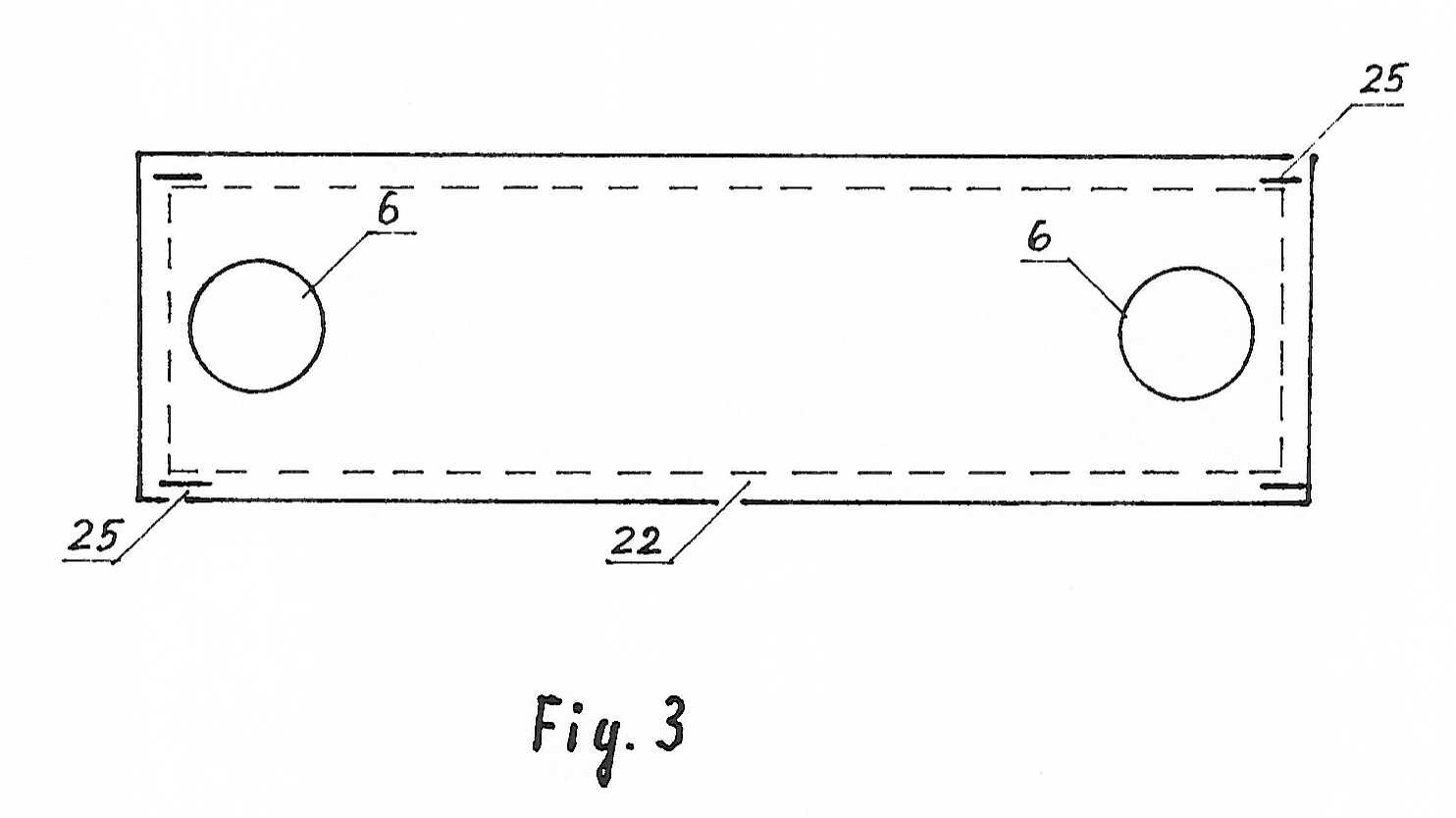

[0023] Fig. 3 - komplektuojamasis horizontalusis fiksatorius-plokšte, vaizdas iš viršaus,

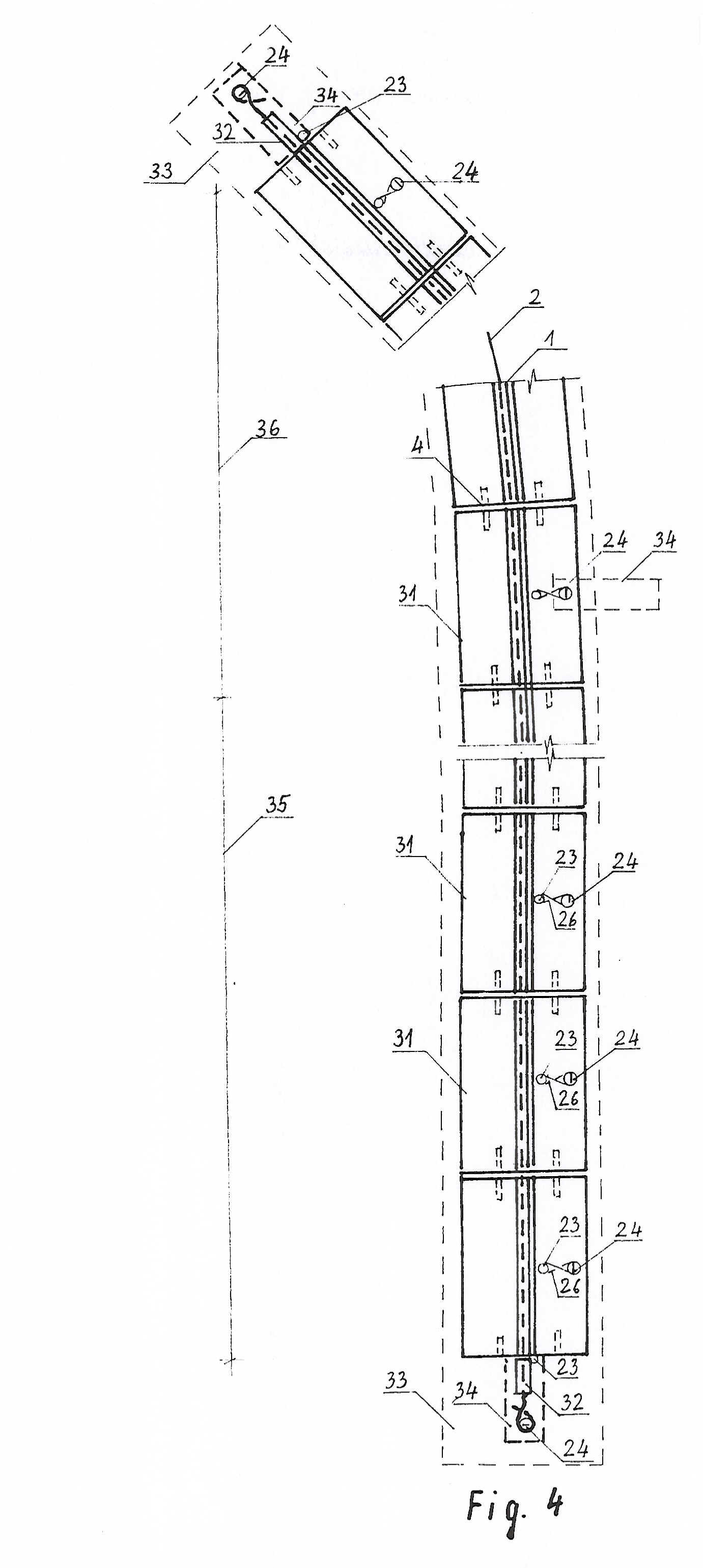

[0024] Fig, 4 - statinys iš naujųjų statybos elementų slankstelių, vaizdas iš: viršaus,

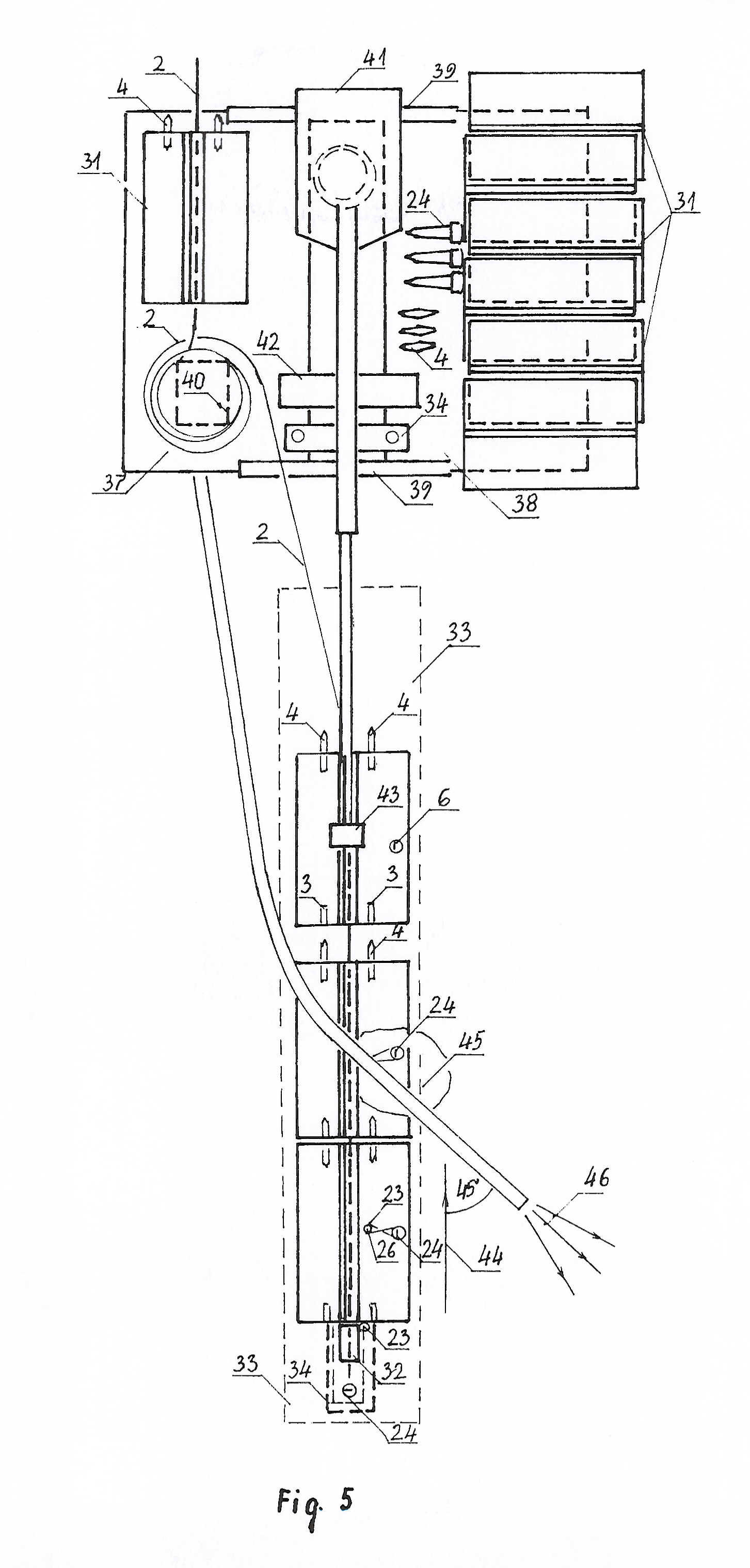

[0025] Fig. 5 - statinio montavimo po vandeniu būdas, vaizdas iš viršaus,

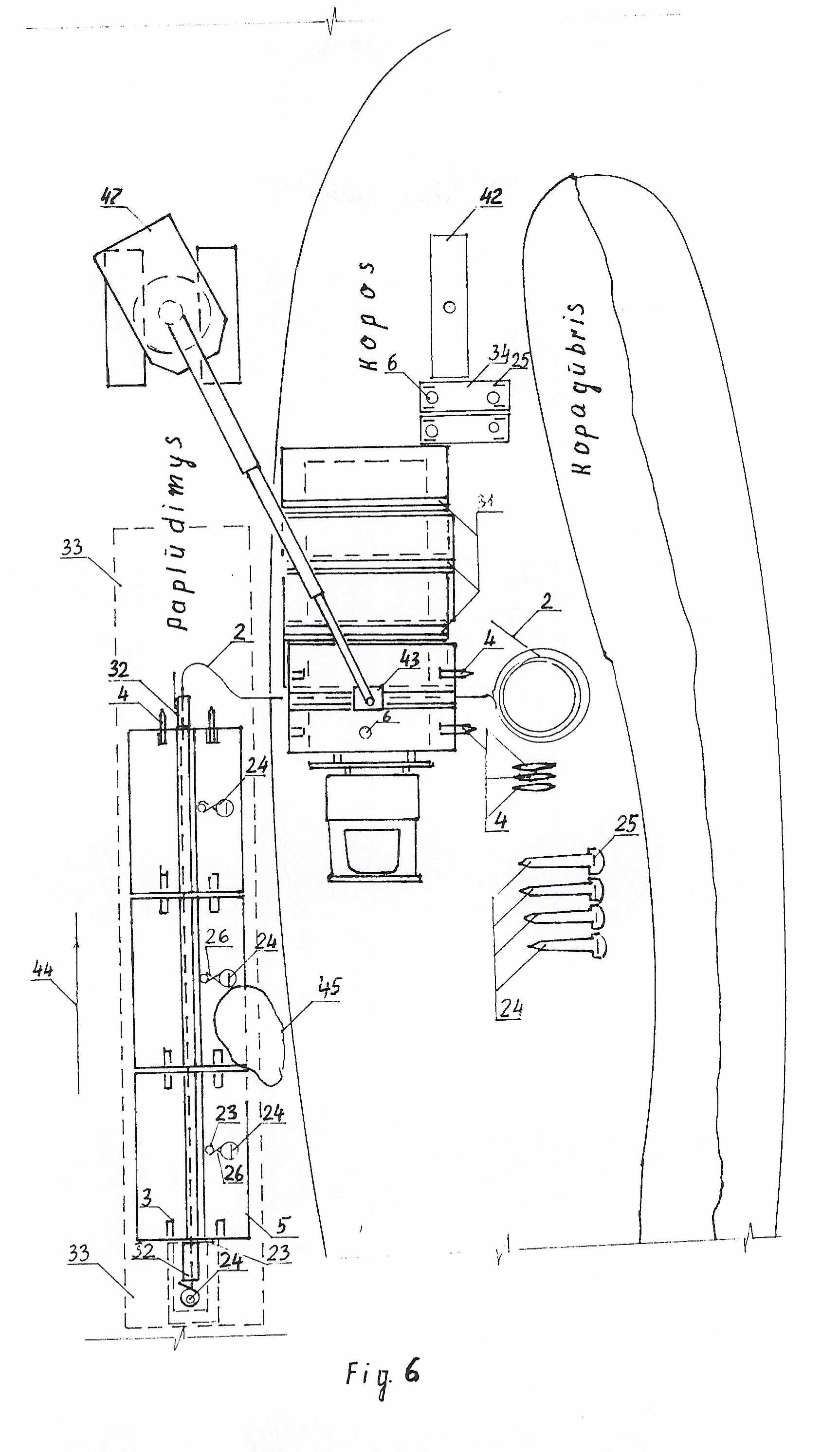

[0026] Fig. 6 - ribinio statinio montavimo būdas, vaizdas iš viršaus,

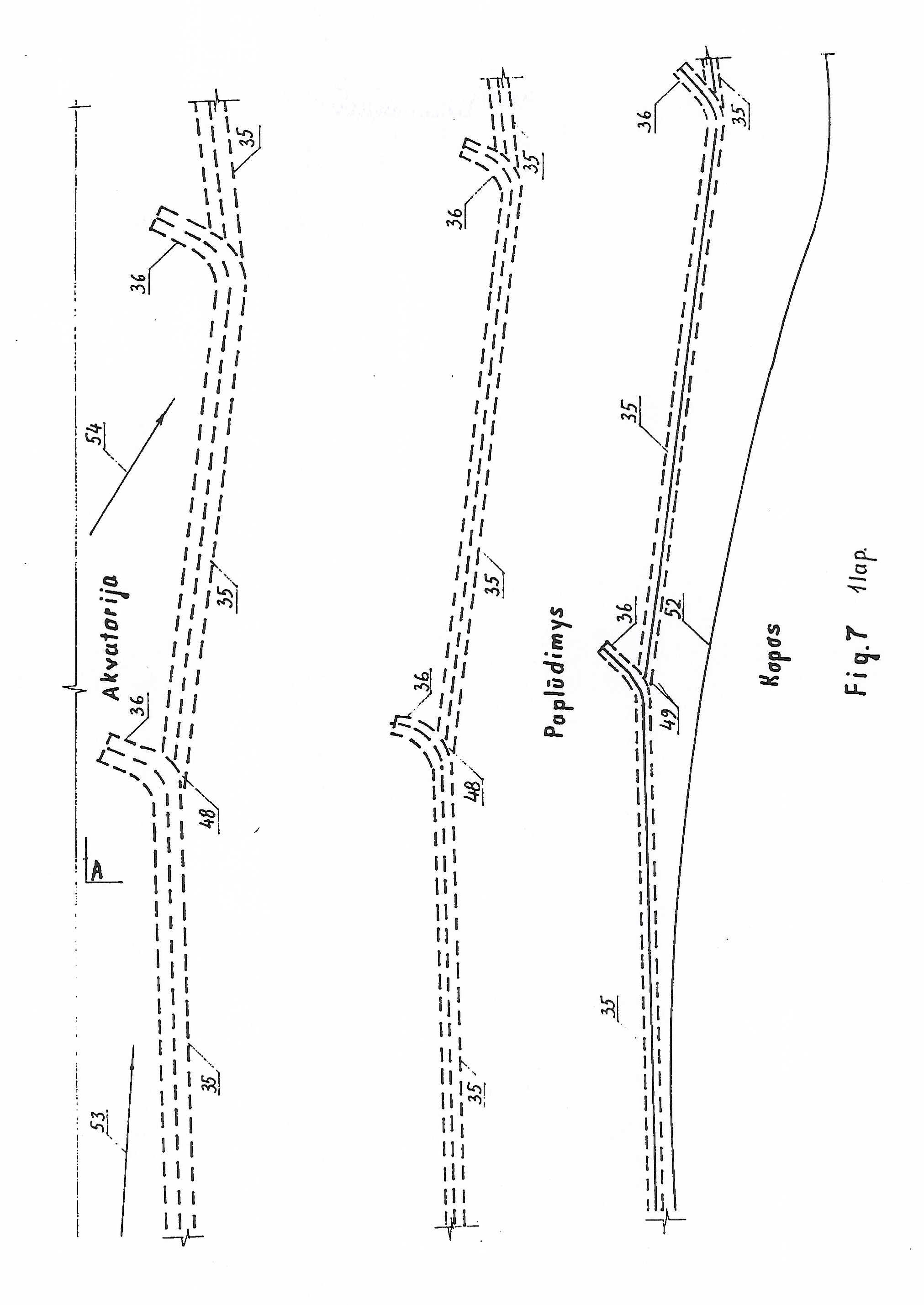

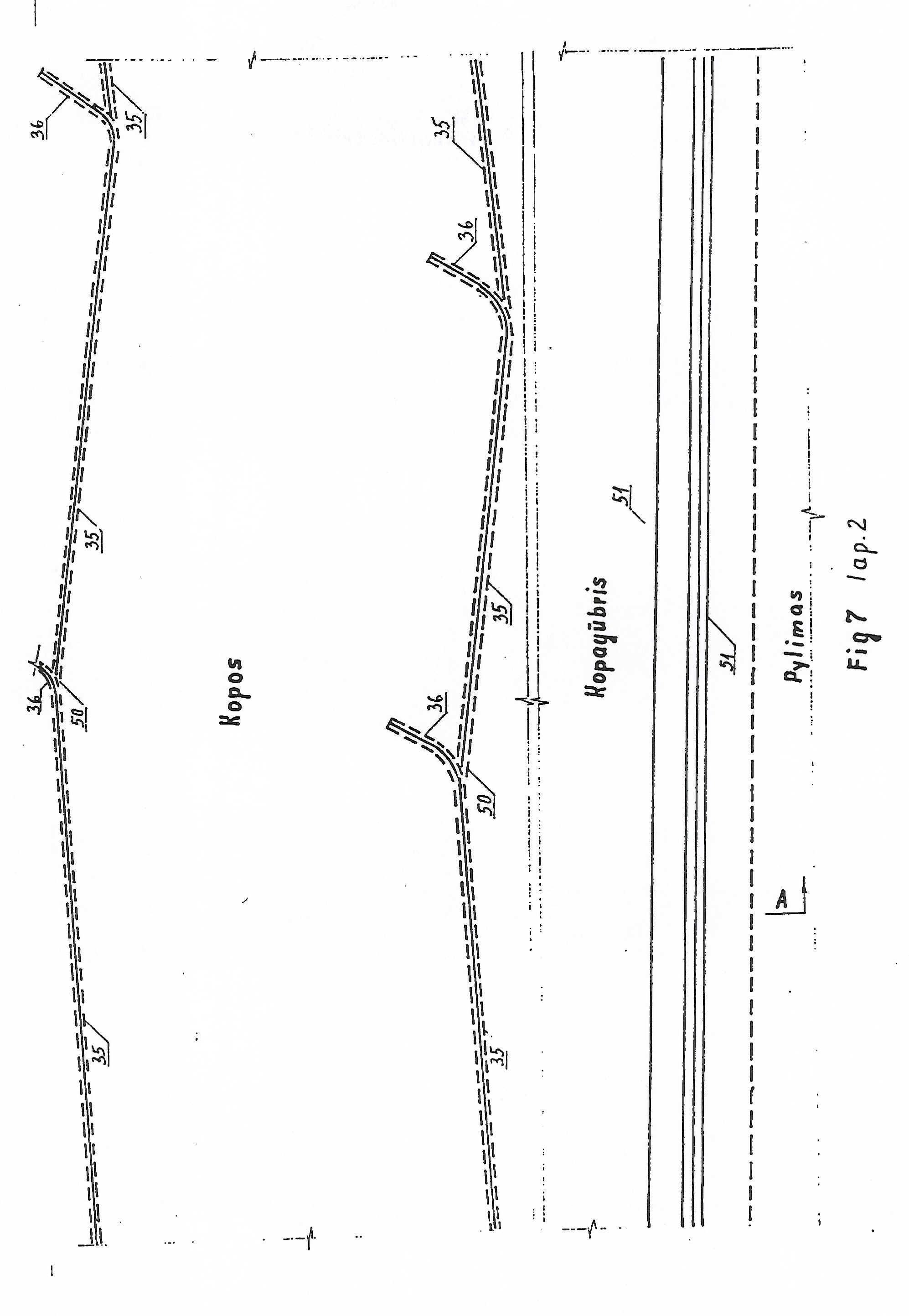

[0027] Fig. 7 - vandens telkinio juostos rekreacijos būdas; statinių išdėstymo planas,

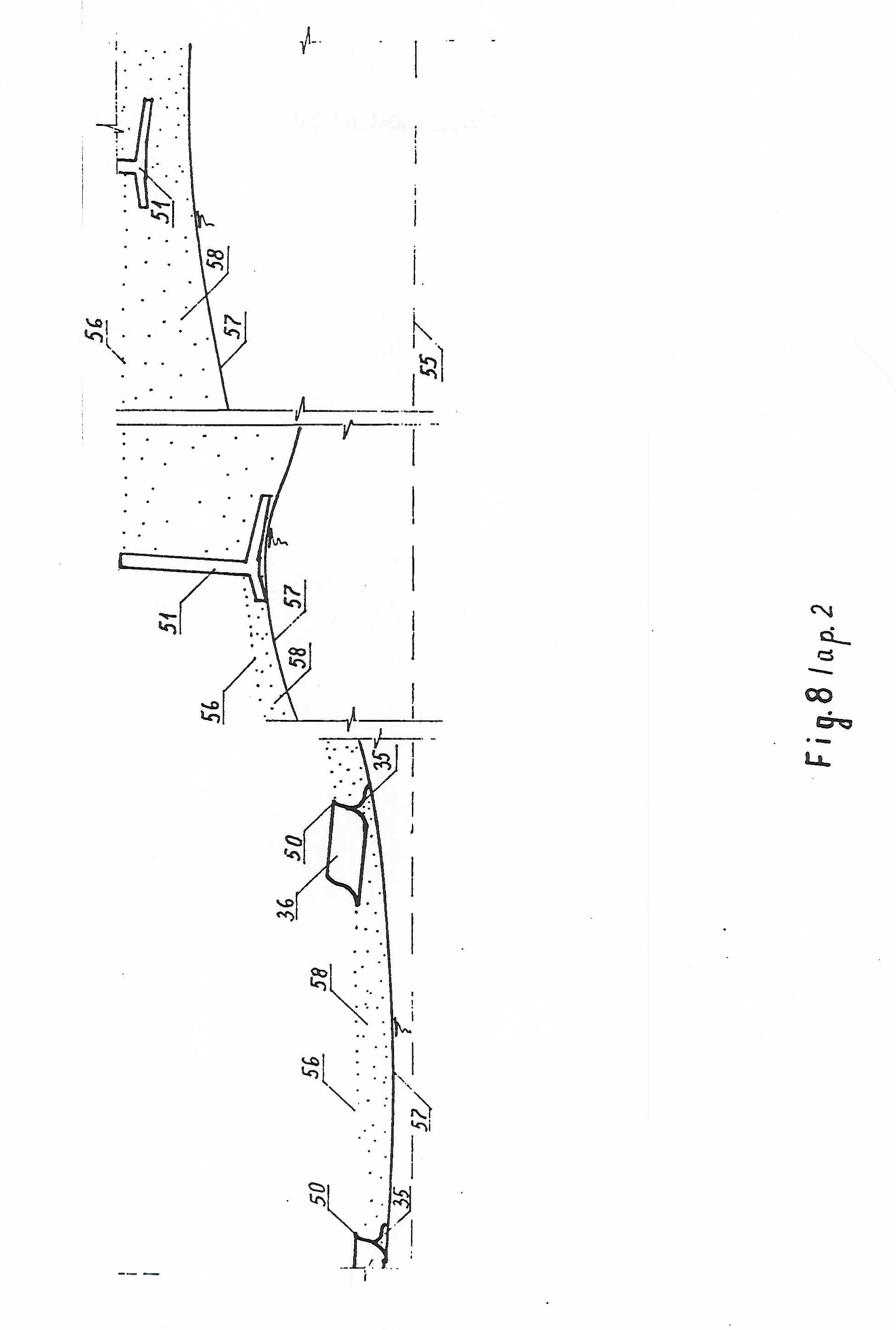

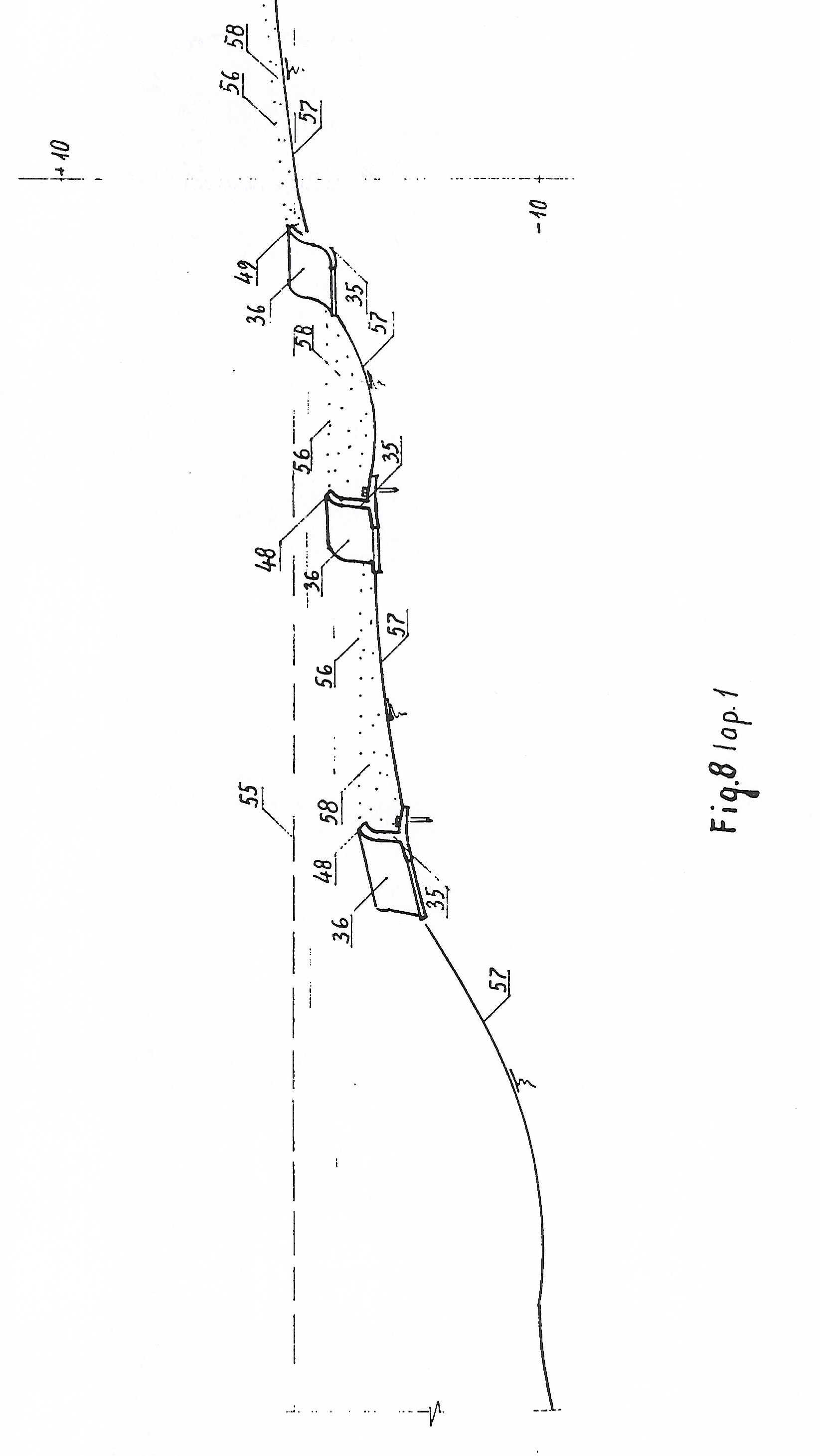

[0028] Fig. 8 - rekreacijos ir išvystymo būdas, skersinis: pjūvis,

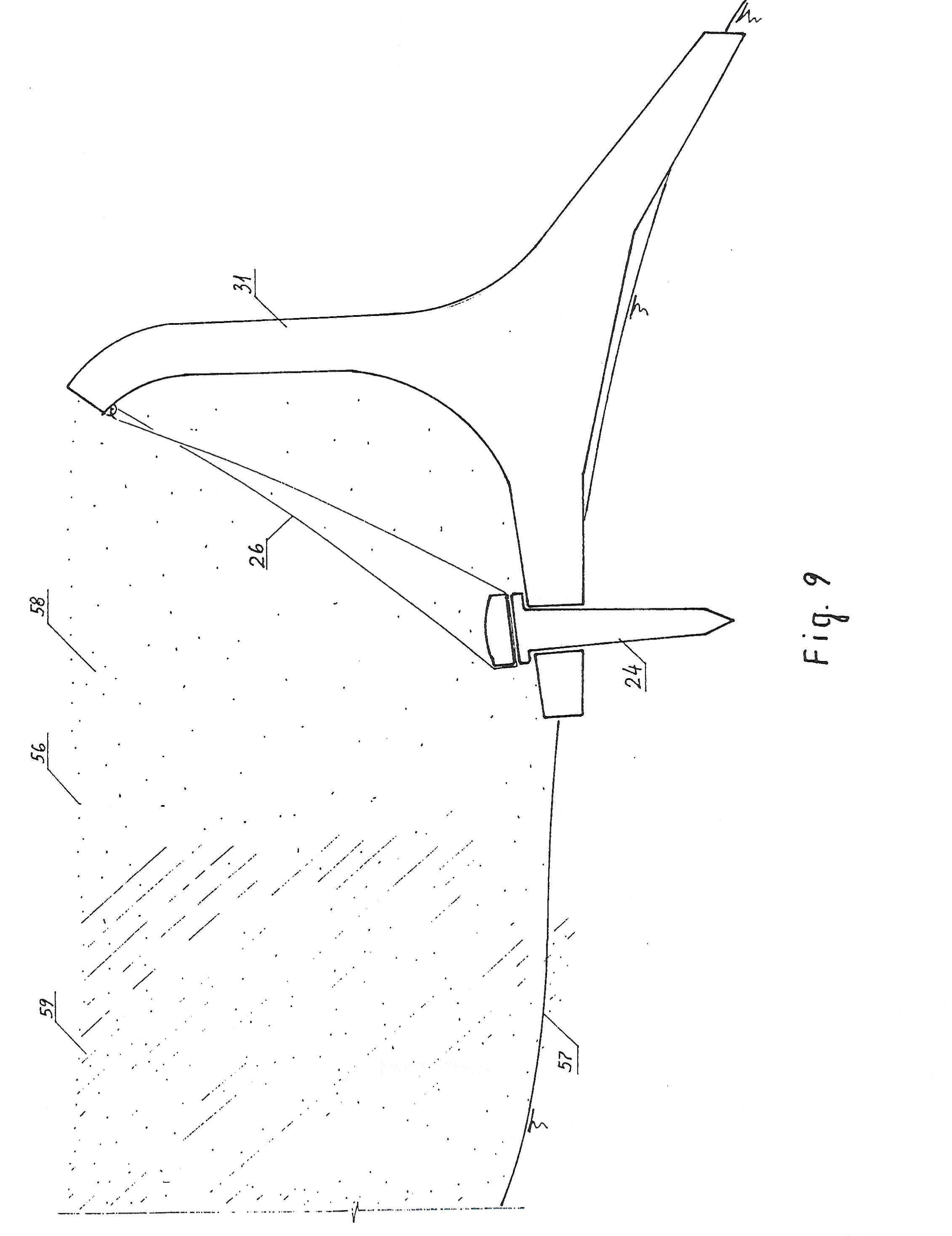

[0029] Fig. 9 - nešmenų sutankinimo užbaigimas prieš statinio demontavimą, skersinis pjūvis.
[0030] IŠRADIMŲ GRUPĖS REALIZAVIMAS
[0031] Statybos elementas,
[0032] Statybos elementą sudaro trijų šakų išilgai ištęstas elementas slankstelis su centre esančia kiauryme 1 skirta lynui 2, praverti, toliau link šakų viršūnių abejuose elemento galuose yra ašinio sukinio apie savo ašį fiksavime ertmės 3, skirtos elementų tarpusavio ašinio pasisukimo apribojimui, įstatytais fiksatoriais 4, aukštutinio bjefo elemento slankstelio šaka 5 padaryta su fiksavimo prie pagrindo skyle 6, šis surenkamasis statybos elementas turi figūrinę atraminę plokštumą 7 susidedančią iš aukštutinio bjefo elemento slankstelio šakos apatines plokštumos 8, kuri, ją pratęsus, susikirstų su žemutinio bjefo šakos 9 žemutine plokštuma 10, pastarąsias plokštumas, ties elemento centru, jungia tarpine plokštuma 11, darbinę, figūrinę, sumoje sudarančią buką kampą, plokštumą 12; žemutinio bjefo elemento slankstelio šakos viršutinę plokštumą 13, pratęsus, ji susikirstų su viršutines šakos 14 plokštuma 15, viršūnėje turinčia išgaubtą-įgaubtą cilindrinį užapvalinimą 16, bet šios plokštumos sujungtos įgaubtu cilindriniu užapvalinamu 17, todėl darbinė plokštuma švelnina povandeninių srovių ir bangų poveikį, nukreipia vandens nešmenis permetimui per elementą slankstelį, nešmenis sulaikančiąją plokštumą 18 taip pat sudėtinę; aukštutinio bjefo elemento slankstelio šakos viršutinę plokštumą 19, pratęsus jį susikirstų su elemento slankstelio viršutinės šakos plokštuma 20, bet šių plokštumų sujungimas sušvelnintas įgaubtu cilindriniu užapvalinimu 21, o viršutinės slankstelio šakos plokštuma taip pat užbaigta įgaubtu-išgaubtu cilindriniu užapvalinimu 22, kas, esant šiek tiek smailam kampui, dar labiau sumažina nešmenų nuplovimą į akvatoriją, juos atspindint į aukštutinio bjefo pusę, elemento slankstelio viršutinės šakos viršuje pritvirtinti kabliukai 23 skirti demontavimo lynui užkabinti, kiekvienas elementas slankstelis komplektuojamas su jų ašinio sukimosi fiksatoriais 4, turinčiais, dviejų nupjautinių kūgių, smailėjančių į galus, formą ir vertikaliuoju fiksatoriumi 24, į viršų nežymiai storėjančio, kūgio formos, kurio viršus yra truputį mažesnio diametro už skyles 6 diametrą, užsibaigiančio galvute, kurioje yra skylė 25, skirta demontavimo lynui 26 įverti, statybos elementas slankstelis ir su juo komplektuojamos detalės; ašinio sukimosi fiksatorius 4 ir vertikalusis fiksatorius 24 pagaminti iš stipraus betono 27, armuoto sintetiniu lynu 28 ir smulkiai karpytomis lyno atkarpėlėmis 29, o paviršius apdorotas termiškai, įgirdant į paviršių, ultravioletiniams spinduliams ir druskoms stabilizuotą polietileno skiedinį, kuris ataušęs sudaro tvirtą, sukibusį su nedideliu betono sluoksniu, slidų paviršių 30, statybos elementas slankstelis papildytas aukščiau minėtais naujumo požymiais yra žymiai atsparesnis agresyviai aplinkai, paprasčiau surenkamas, lengvai demontuojamas ir vėl sumontuojamas.
[0033] Statinys iš statybos elementų, slanksteliai, sujungti per jų centre esančią kiaurymę 1 pravertu lynu 2, geriau sintetiniu plastiko lynu, ir tarpusavyje suveržti lyno įtempimo įtaisu 32, statinio pradžioje lynas fiksuotas prie pagrindo horizontaliu fiksatoriumi 34 kartu su vertikaliu fiksatoriumi 24, įkalant į pagrindą, ašinis posūkis tarp atskirų elementų fiksuotas, įstatytais į tam skirtas slankstelių ertmes 3, fiksatoriais 4, elementai-slanksteliai kiekvienas arba kas kelintas fiksuoti vertikaliaisiais fiksatoriais 24, o esant ypatingai nestabiliam pagrindui, taip pat ir horizontaliaisiais fiksatoriais 34, pro kurių tam skirtas skyles 25 pravertas demontavimo lynas 26, kitas pastarojo galas užkabintas ant slankstelio viršutines šakos 14 kabliuko 23, kiekvienas statinys susideda iš atskirų dalių, o kiekviena dalis susideda iš tiesiųjų dalių 35 ir užlenktųjų dalių 36, statinio dalies pabaigoje, lynas 2 taip pat fiksuotas prie pagrindo horizontaliais ir vertikaliais fiksatoriais, demontavimo lynas 26, užkabintas ant slankstelio viršutinėje dalyje esančio kabliuko 23, statinys sukomplektuotas su horizontaliaisiais fiksatoriais 34, iš briaunuotų plokščių su kėlimo kilpomis 25 ir fiksavimo skylėmis 6, pagamintais iš betono 27 armuoto plastiko lynu 28 ir smulkiomis plastiko lyno atkarpėlėmis, elemento ir fiksatorių paviriai termiškai apdoroti, stabilizuotu saulės spinduliams ir druskoms, polietileno tirpalu, horizontalieji fiksatoriai yra būtini lynui 2 fiksuoti, kiekvienos statinio dalies pradžioje ir pabaigoje bei statybos elementų slankstelių fiksavimo prie pagrindo sustiprinimui, didinant statinio pastovumą, esant ypatingai nestabiliam pagrindui, statinio tiesiųjų ir užlenktųjų dalių ilgių santykis sudaro nuo 10:1 iki 20:1 ir užlenkimo kampas 10-30 laipsnių povandeniniams statiniams 48, tiesiųjų ir užlenktųjų dalių santykis 12:1 iki 24:1 ir užlenkimo kampas 0-30 laipsnių ribiniams statiniams 49 ir kopų statiniams 50, statinių pagrindinė kryptis -išilgai kranto linijos 52, bet su atlenkimo kampu 3-12 laipsnių į akvatoriją, priklausančiu nuo vyraujančių ardančiųjų povandeninių srovių krypties 53, 3-12 laipsnių priklausančiu nuo vyraujančių vėjų krypties 54, kurie sukelia aukščiausias ardančiąsias vandens bangas, povandeninių statinių 48 aukščio santykis su gyliu iki jų pagrindo 1:3 - 1:2, ribinių statinių 49 aukštis, iškylantis virš vandens 0,3-0,5 m., kopų statinių 50 aukštis virš smėlio paviršiaus 0,2 - 0,4 m., pylimų formavimo statinių aukščių skirtumas tarp aukštutinio ir žemutinio bjefų 0,6 - 3 m.
[0034] Statinio iš statybos elementų slankstelių montavimo būdas
[0035] Statinio iš statybos elementų slankstelių montavimo būdas yra sudėtingas, skirtumai priklauso nuo statinio montavimo charakteringų vietų: po vandeniu, ribinėje kranto ir vandens linijoje, kopose, kopagūbriuose, už kopagūbrių ir vandens telkinių pakrantėse, kuriuose rengiami pylimai, skirtumai liečia technikos panaudojimą ir panaudojimo techniką, bet jiems yra bendra veiksmų ir operacijų seka: į statybos elementų slankstelių 31 ertmes 3, montavimo kryptimi 44 įstato elementų slankstelių sukinio fiksatorius 4, per pirmojo slankstelio kiaurymę 1, praveria lyną 2, išlygina statinio dalies pagrindą 33, statybos elementą slankstelį 31 stato ant paruošto pagrindo, į horizontalaus ir vertikalaus fiksatorių skyles 25 įveria demontavimo lynus 26, lyną 2 pritvirtina prie vertikaliojo fiksatoriaus 24, kurį per horizontaliojo fiksatoriaus 34 skylę 6 įkala į pagrindą, demontavimo lyną 26 užkabina ant kabliuko 23, į antrojo elemento slankstelio ertmes 3, montavimo kryptimi 44 įstato elemento slankstelio ašinio sukimosi fiksatorius 4, per antrojo slankstelio kiaurymę 1 praveria lyną 2, statybos elementą slankstelį stato ant paruošto pagrindo 33 prie pirmojo elemento slankstelio, lygiai taip pat paruošia ir stato trečiąjį elementą slankstelį, ant lyno 2, montavimo kryptimi 44 uždeda lyno įtempimo įtaisą 32 ir elementus slankstelius suveržia tarpusavyje, patikrina elementų slankstelių padėties atitikimą projektinei, ir elementus slankstelius vertikaliais fiksatoriais 24 per skyles 6, pritvirtina prie pagrindo 33, fiksatorių demontavimo lynus 26, pravertus pro skyles 25 užkabina ant kabliukų 23, esančių slankstelio šakos 14 viršuje ir užpila nedidelį sluoksnį 45 smėlio arba grunto ant aukštutinio bjefo elemento slankstelio šakos 5, žemsiurbe 40 pila smėlį už sumontuotos statinio dalies taip, kad paduodamo smėlio srovės kryptis 46 būtų priešinga montavimo krypčiai 44 nukreipta į aukštutinįjį bjefą 45 laipsnių kampu, vykdo tolimesnį elementų slankstelių montavimą, kurį užbaigus ir priveržus, paskutinį statinio dalies elementą slankstelį, lyno 2 antrąjį galą fiksuoja prie pagrindo lygiai taip pat, kaip ir pirmąjį.
[0036] Vandens telkinio juostos apsaugos, atstatymo ir išvystymo būdas, panaudojant statinius iš statybos elementų slankstelių,
[0037] Vandens telkinio juostos apsaugos ir atstatymo būdas, panaudojant statinius iš statybos elementų slankstelių realizuojamas sekančiai, nustato statinio tiesiųjų ir užlenktųjų dalių ilgių santykį nuo 10:1 iki 20:1 ir užlenkimo kampą 10-30 laipsnių povandeniniams statiniams 48, tiesiųjų ir užlenktųjų dalių santyki 12:1 iki 24:1 ir užlenkimo kampą 0-30 laipsnių ribiniams statiniams 49 ir kopų statiniams 50, statinių pagrindinę kryptį - išilgai kranto linijos 52, bet su atlenkimo kampu 3-12 laipsnių į akvatoriją, priklausančiu nuo vyraujamų ardančiųjų povandeninių srovių krypties 53, 3-12 laipsnių bei vyraujančių vėjų krypties 54, kurie sukelia aukščiausias ardančiąsias vandens bangas, povandeninių statinių 48 aukščio santykį su gyliu iki jų pagrindo 1:3 - 1:2, ribinių statinių 49 aukštį, iškylantį virš vandens 0,3-0,5 m., kopų statinių 50 aukštį virš smėlio paviršiaus 0,2 - 0,4 m., pylimų formavimo statinių aukščių skirtumą tarp aukštutinio ir žemutinio bjefų 0,6 - 3 m., o taip pat statinių montavimo eiliškumą, montavimo laiką ir montavimo vietą; pirmiausiai montuoja giliausiai numatytą povandenį statinį 48, kuris laužo ir silpnina bangas, truputį nukreipia povandenines sroves ir bangas, kaupia jų nešmenis, saugo žemsiurbės pilamą smėlį ir arba paplūdimių pliažų nuplaunamą smėlį tol, kol sankaupos pasiekia povandeninio statinio viršų, tuomet yra laikas montuoti sekantį statinį atstume ten, kur jungiasi esamas dugnas 53 su sąnašų ar kitaip sukauptu naujai suformuotu dugnu 54 arba anksčiau suformuotu bei sutankintu ir sutvirtintu dugnu 55 ir taip toliau kol sumontuoja visus statinius, kranto arba pylimo link, susikaupę nešmenys; smėlis, žvirgždas, gruntas ir jų priemaišos per laiką sutankėja, tankėjimo pagreitinimui ir atsparumo padidinimui naudoja mechanines sutankinimo priemones ir arba cheminių medžiagų injekcijas, be to kopų smėlį veikia saulė, šiluma ir vėjas, pusto, pasatai tai daro kryptingai, ir nepalankūs, labiausiai ardo ir priverčia migruoti, statiniai iš statybos elementų, pastatyti įvertinus visą kompleksą ardymo faktorių, migraciją nukreipia tikslingai, kuri ilgam fiksuota augalais, želdiniais, medžiais, tuomet statinius iš statybos elementų slankstelių, atlikusius savo vaidmenį, demontuoja; demontavimo lynu 26 ištraukia vertikaliuosius fiksatorius 24, atlaisvina ir nuima lyną 2, įtempusį įtaisą 32, atkasa nuo viršutinės bjefo šakos 5 smėlį ir elementą slankstelį 31, judesiu horizontaliai tolyn nuo statinio, pakelia aukštyn, ištraukia lyną 2, statybos elementą slankstelį panaudoja kitame statinyje.
[0038] Šis būdas yra skirtas rizikos vandens telkinių juostoms; kur buvo, yra arba galima numatyti, spėti, apskaičiuoti tikimybę apie galimą krantų, paplūdimių, pliažų, uostų ardymo, nuplovimo arba užteršimo nešmenimis, įskaitant apsėmimą dėl klimato atšilimo. Audros, vėjas, liūtys sukelia vandens lygio pakilimą, bangas, galingas sroves, kurios turi didelę kinetinę energiją ir sutiktas savo kelyje kliūtis ardo, tame tarpe ir saugos juostų elementus, paplūdimius, kopas, krantus, pylimus, jų aplinką nenugalima jėga, bet ta pati jėga, tinkamai nukreipus, gali tapti daug kartų švelnesne jėga, net kurti, atstatyti sugriovimus. Tam skirti visi šios grupės išradimai, juos jungia statinių elementas slankstelis.
1.Statybos elementas yra trišakis išilgai ištęstas slankstelis, turintis atraminę, darbinę, nešmenis sulaikančias plokštumas ir komplektuojamąsias detales b e s i s k i r i a n t i s elemento centre išilgai praeinančia kiauryme (1), lynui (2) praverti, abiejose slankstelio galuose, esančiomis elementų sukimosi apie savo ašį fiksavimo ertmėmis (3), į kurias, montavimo kryptimi, įskaitytais fiksatoriais (4), aukštutinio bjefo elemento šakoje (5) padarytomis fiksavimo prie pagrindo skylėmis (6), elemento atramine plokštuma (7), susidedančia iš aukštutinio bjefo elemento šakoje esančios apatinė plokštumos (8), kurią tęsiant, susikirstų su žemutinio bjefo šakos (9) apatine plokštuma (10), bet jas jungia tarpine plokštuma (11), figūrine darbine plokštuma (12), sudarančia buką kampą tarp žemutinio bjefo elemento šakos (9) viršutinės plokštumos (13), kurią tęsiant, susikirstų su viršutines elemento šakos (14) plokštuma (15), viršūnėje turinčia išgaubtą-įgaubtą cilindrinį užapvalinimą (16), o centre įgaubtą cilindrinį užapvalinimą (17), aukštutio bjefo pusėje, nešmenis sulaikančiąja plokštuma (18), sudaryta iš šakos viršutinės plokštumos (19), kurią tęsiant, ji susikirstų su viršutinės šakos plokštuma (20), bet šias plokštumas jungia įgaubtas cilindrinis užapvalinimas (21), viršuje plokštuma užsibaigia įgaubtu-išgaubtu cilindriniu užapvalinimu (22) su jo viršuje pritvirtintu kabliuku (23).
2. Statybos elementas: pagal 1 punktą, b e s i s k i r i a n t i s statybos elementą komplektuojančiais; ašinio sukinio fikstorimi (4) dviejų nepjautinių kūgių, smailėjančių į galus, formos ir vertikaliuoju fiksatorium (24) į viršų nežymiai storėjančiu, kūgio formos, kurio viršus turi neigiamą toleranciją, atžvilgiu skylės (6) diametro, viršuje užsibaigiančiu galvute su skyle (25), demontavimo lynui (26) įverti.
3. Statybos elementas pagal 1 ir 2 punktus, b e s i s k i r i a n t i s tuo, kad statybos elementas bei su juo komplektuojami; ašinio sukinio fiksatorius (4) ir vertikalusis fiksatorius (24) pagaminti iš betono (27), armuoto plastiko lynu (28) ir plastiko lyno trumpomis atkarpėlėmis (29), termiškai apdorotais elemento ir fiksatorių paviršiais polietileno skiediniu, stabilizuotu ultravioletiniams spinduliams ir druskoms, įsigeriančiu į betono paviršių ir ataušus stipriai su juo sukimbančiu, sudarančiu tvirtą ir slidų paviršių (30).
4. Statinys iš statybos elementų sudarytas iš tarpusavyje sujungtų surenkamųjų statybos elementų-slankstelių (31) b e s i s k i r i a n t i s tuo, kad į statinį surinkti statybos elementai sujungti per jų centre esančią kiaurymę (4) pravertu lynu (2), tarpusavyje suveržiančiu juos, įtempimo įtaisu (32), statinio pradžioje ir pabaigoje, fiksuotu prie pagrindo (33) horizontaliu fiksatoriumi-plokšte (34), viena paskui kitą pastatytomis statinio dalimis, kurių kiekviena sudaryta iš tiesiųjų dalių (35) ir užlenktųjų dalių (36), jų aukščių santykiai suderinti su statinio vieta ir paskirtimi.
5. Statinys iš statybos elementų pagal 4 punktą, b e s i s k i r i a n t i s plokštės galuose įrengtomis skylėmis (6), vertikaliems fiksatoriams (24), skyle (25), sutapdinta su plokštės kėlimo kilpomis, demontavimo lynui (26) įverti.
6. Statinys iš statybos elementų pagal 4 ir 5 punktus b e s i s k i r i a n t i s tuo, kad esant ypatingai nestabiliam pagrindui, statybos elementai slanksteliai (31) fiksuoti horizontaliaisiais fiksatoriais (34) ir vertikaliaisiais fiksatoriais (24) bet kurioje statinio dalyje, jo pastovumui padidinti.
7. Statinys iš statybos elementų slankstelių pagal 4, 5 ir 6 punktus b e s i s k i r i a n t i s tuo, kad statinio tiesiųjų ir užlenktųjų dalių ilgių santykis: sudaro nuo 10:1 iki 20:1 ir užlenkimo kampas 10-30 laipsnių povandeniniams statiniams (48), tiesiųjų ir užlenktųjų dalių santykis 12:1 iki 24:1 ir užlenkimo kampas 0-30 laipsnių ribiniams statiniams (49) ir kopų statiniams (50), statinių pagrindinė kryptis - išilgai kranto linijos (52), bet su atlenkimo kampu 3-12 laipsnių į akvatoriją,. priklausančiu nuo vyraujančių ardančiųjų povandeninių srovių krypties (53), 3-12 laipsnių priklausančiu nuo vyraujančių vejų krypties (54), kurie sukelia aukščiausias ardančiąsias vandens bangas, povandeninių statinių (48) aukščio santykis su gyliu iki jų pagrindo 1:3 - 1:2, ribinių statinių (49) aukštis, iškylantis virš vandens 0,3-0,5 m., kopų statinių (50) aukštis virš smėlio paviršiaus 0,2-0,4 m., pylimų formavimo statinių aukščių skirtumas tarp aukštutinio ir žemutinio bjefų 0,6 - 3 m.
8. Statinio iš statybos elementų slankstelių montavimo būdas, b e s i s k i r i a n t i s tuo, kad į statybos elementų slankstelių (31) ertmes (3), montavimo kryptimi 44 įstato slankstelių sukinio fiksatorius 4, per pirmojo slankstelio kiaurymę (1), praveria lyną (2), išlygina statinio dalies pagrindą (33), statybos elementą slankstelį (31) stato ant paruošto pagrindo, į horizontalaus ir vertikalaus fiksatorių skyles (25) įveria demontavimo lynus (26), lyną (2) pritvirtina prie vertikalioje fiksatoriaus (24), kurį per horizontaliojo fiksatoriaus (34) skylę (6) įkala į pagrindą, demontavimo lyną (26) užkabina ant kabliuko (23), į antrojo elemento slankstelio ertmes (3), montavimo kryptimi (44) įstato elemento slankstelio ašinio sukinio fiksatorius (4), per antrojo slankstelio kiaurymę (1) praveria lyną (2) ir antrąjį elementą slankstelį stato prie pirmojo elemento slankstelio, lygiai taip pat stato trečiąjį elementą slankstelį, ant lyno (2), montavimo kryptimi (44) uždeda įtempimo įtaisą (32), statybos, elementus slankstelius suveržia tarpusavyje, patikrina jų padėties atitikimą projektiniams, per skyles (6), vertikalius fiksatorius (24) įkala į pagrindą (33), demontavimo lynus, įvertus į skyles (25) užkabina ant kabliukų (23), ant aukštutinio bjefo elemento slankstelio šakos (5) užpila nedidelį sluoksnį smėlio (45) arba grunto ir tokiu pat būdu montuoja sekančius statybos elementus slankstelius, pila smėlio už sumontuotos statinio dalies taip, kad pilamo smėlio srovės kryptis (46) būtų priešinga montavimo krypčiai (44) nukreipta į aukštutinįjį bjefą 45 laipsnių kampu, toliau montuoja elementus, kol užbaigia ir suveržia su anksčiau sumontuotaisiais paskutinį statybos elementą slankstelį, lyno (2) kitą galą fiksuoja prie pagrindo (33) taip, kaip ir prieš pirmąjį elementą slankstelį.
9. Vandens telkinio juostos: apsaugos, atstatymo ir išvystymo būdas, panaudojant statinius iš statybos elementų slankstelių, b e s i s k i r i a n t i s statinių montavimo eiliškumu, montavimo laiku ir montavimo vieta; pirmiausiai montuoja giliausiai numatytą povandeninį statinį (48), kuris laužo ir silpnina bangas, truputį nukreipia povandenines sroves ir bangas, kaupia jų nešmenis, saugo žemsiurbės pilamą smėlį ir arba paplūdimių, pliažų nuplaunamą smėlį tol, kol sankaupos pasiekia povandeninio statinio viršų, tuomet yra laikas montuoti sekantį statinį atstume ten, kur jungiasi esamas dugnas (53) su sąnašų ar kitaip sukauptu naujai suformuoto dugnu (54) arba anksčiau suformuotu bei sutankintu ir sutvirtinto dugnu (55) ir taip toliau kol sumontuoja visus statinius kranto arba pylimo link, susikaupę nešmenys; smėlis, žvirgždas, gruntas ir jų priemaišos per laiką sutankėja, kurio pagreitinimui ir atsparumo padidinimui naudoja mechanines sutankinimo priemones ir arba cheminių medžiagų injekcijas, be to kopų smėlį veikia saulė, šiluma ir vėjas, pusto, pasatai tai daro kryptingai, ir nepalankūs, labiausiai ardo ir priverčia migruoti, statiniai iš statybos elementų, pastatyti įvertinus visą kompleksą ardymo faktorių, migraciją nukreipia tikslingai, o suformuotus paviršius ilgam fiksuoja augalais, želdiniais, medžiais, tuomet statinius, atlikusius savo vaidmenį demontuoja; demontavime lynu (26) ištraukia vertikaliuosius fiksatorius (24), atlaisvina ir nuima lyną (2) įtempusį įtaisą (32), atkasa nuo viršutinės bjefo slankstelio šakos ir horizontalaus fiksatoriaus smėlį ir elementą slankstelį (31), judesiu horizontaliai, tolyn nuo statinio, pakelia, imama lyną (2), statybos elementą slankstelį panaudoja sekančiame statinyje.
