[LT] Išradimas priskiriamas prie sėdėti skirtų baldų, konkrečiai – sulankstomų kėdžių srities. Sulankstoma kėdė sudaryta iš vientisos formos (1) jos šoninės briaunos (3) sujungtos, o vertikaliose dalyse (2) yra papildomas sutvirtinimo elementas (5). Sulankstoma kėdė yra sudaryta iš priekinės ir galinės vertikalių dalių (2) dviejų šoninių dalių (3) ir sėdimosios (4) dalies.
[EN] The invention is attributed to furniture designed for sitting, specifically to the field of folding/convertible chairs. The folding chair is made of integral form (1), the side edges are connected, and an additional fixing element (5) is in vertical components (2). The folding chair contains vertical front and rear components (2), two side components (3) and the sitting part (4).
[0001] Technikos sritis
[0002] Išradimas priskiriamas prie sėdėti skirtų baldų, konkrečiai - sulankstomų, sudedamų ar išardomų kėdžių srities. Skirtas žmonių susibūrimo vietose, kur reikalingos laikinos sėdimos vietos neribotam žmonių skaičiui.
[0003] Technikos lygis
[0004] Yra žinomos panašios kėdės, aprašytos Argentinos patente AR246412, Prancūzijos patente FR2748193 ir Vokietijos naudingojo modelio paraiškoje DE202005008829.3 pareiškėjas Tillmann Verpackungen GmbH.
[0005] Prancūzijos patente FR2748193 aprašytą kėdę sudaro sėdimoji dalis, suformuota iš trikampių paviršių ir atrama nugarai. Ji surenkama iš keleto dalių.
[0006] Tillmann Verpackugen GmbH kėdė yra su ranktūriais su dvejomis šoninėmis dalimis, viena sėdimo ploto dalimi ir viena galine atsirėmimui skirta dalimi, abi šoninės dalys turi apatines kojas ir viršutines ranktūrius atstojančias dalis, šios dalys yra išmontuojamos.
[0007] Visų šių žinomų sprendimų pagrindinis trūkumas yra tas, kad pagaminti produktą reikia daug medžiagos, kėdės yra sudėtingos konstrukcijos, sunku surinkti ir išrinkti. Tam, kad sudėti į kompaktiškesnę būklę reikia išrinkti i atskiras detales.
[0008] Artimiausias analogas siūlomam išradimui yra Tillmann Verpackungen GmbH
[0009] kėdė. Ji turi šiuos trūkumus:
[0010] kėdė negali būti sulankstyta: ją sudėti kompaktiškai galima tik išrinkus; surinkti ir išrinkti užima nemažai laiko;
[0011] išrinkta, užima daug vietos, sudėtinga transportuoti;
[0012] panaudotos plieninės spyruoklės, dėl to sudėtingas ekologiškas kėdės utilizavimas;
[0013] pagaminti reikia daug medžiagos, todėl brangiai kainuoja.
[0014] Išradimo esmė
[0015] Pagal siūlomo išradimo idėją pagaminta kėdė neturi aukščiau nurodytų trūkumų. Tai yra lengvai ir nebrangiai pagaminama kėdė.
[0016] Tai pasiekiama vientisą formą sulanksčius ir suklijavus. Gaunama kėdė turinti sėdimąją dalį ir keturias vertikalias dalis: priekinę, galinę ir dvi šonines. Šią formą galima gaminti iš gofruoto kartono arba kitų panašių savybių turinčių medžiagų.
[0017] Toks sprendimas turi šiuos privalumus:
[0018] konstrukcija sudaryta iš vieno tipo medžiagos, todėl lengva utilizuoti; sulankstyta užima labai mažai vietos, todėl patogu transportuoti;
[0019] apverstą kėdę galima panaudoti kaip talpą, (pvz. iškyloje parnešti maisto
[0020] produktus ir pan. iš automobilio).
[0021] Brėžiniai

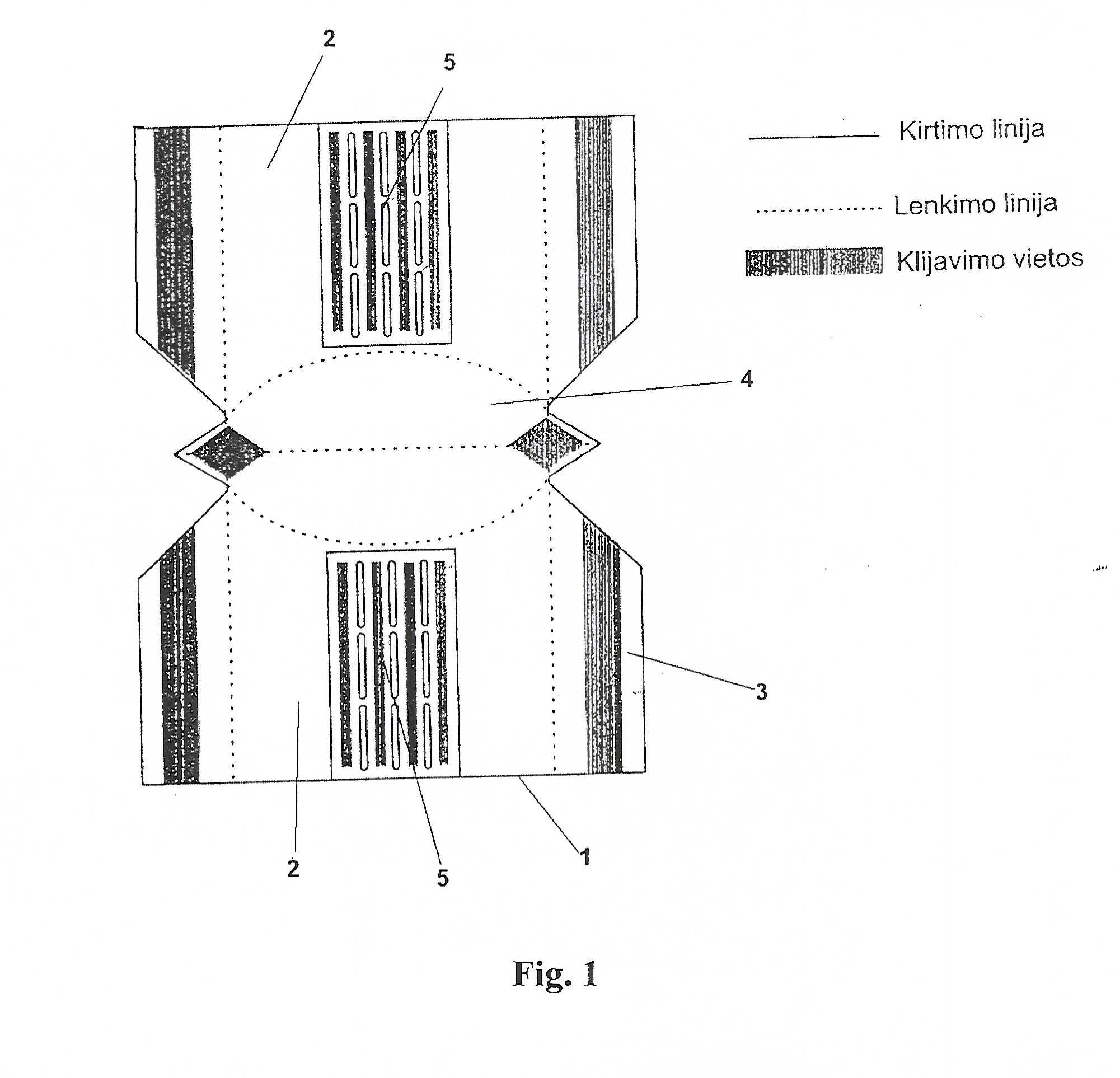

[0022] Fig. 1 - kėdės išklotinės forma.

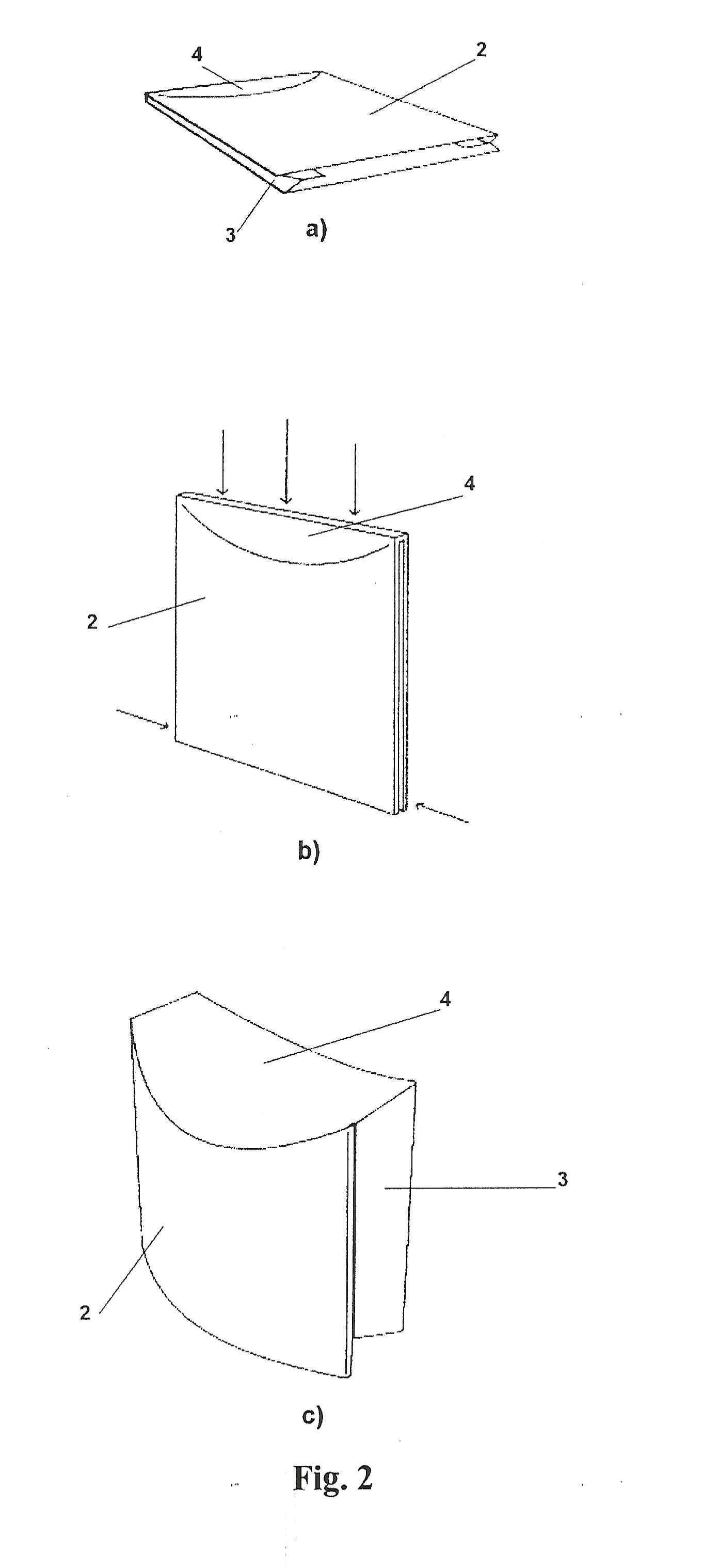

[0023] Fig. 2 - kėdė transportavimo būklėje a) ir jos išskleidimas b) ir c).
[0024] Išradimo realizavimas
[0025] Fig. 1 pavaizduota sulankstomos kėdės išklotinės forma (l). Priekinė ir galinė vertikalios kėdės dalys (2) nuo jų pratęsimo už lenkimo linijos yra šoninės vertikalios dalys (3) ir sėdimoji dalis (4). Ant kėdės išklotinės formos (l) būsimų kėdės vertikalių dalių (2) priklijuoti arba kitokiu būdu pritvirtinti papildomi sutvirtinimo elementai (5).
[0026] Išradimo įgyvendinimas:
[0027] Iš gofruoto arba kitokio kartono arba iš panašių savybių turinčios medžiagos iškirsta kėdės išklotinės forma (1) (fig.1).
[0028] Sulanksčius kėdės išklotinės formą (1) gaunamos priekinė ir galinė vertikalios dalys (2). Kėdės išklotinės formos (1) priekinės ir galinės vertikaliųjų dalių (2) išoriniai kraštai nuo lenkimo linijos yra pratęsti, užlenkti į vidų ir sujungti tarpusavyj e, sudaro vidines dvigubas vertikaliąsias standumo briaunas, fig. 2 c) šonines kėdės dalis (3).
[0029] Kėdė yra suklijuota penkiose vietose. Tokia kėdė transportavimo metu sulankstoma, kaip parodyta fig. 2 a), o prieš naudojant vėl išskleidžiama, kaip parodyta fig. 2 b), c). Šios operacijos užtrunka po keletą sekundžių.
1. Sulankstoma kėdė turinti dvi šonines vertikaliąsias dalis (3) ir sėdimąją dalį (4), b e s i s k i r i a n t i tuo, kad yra sudaryta iš vientisos kėdės formos (1), priekinė ir galinė vertikalios dalys (2) pratęstos ir sujungtos sudaro šonines dalis (3).
2. Sulankstoma kėdė pagal 1 punktą, b e s i s k i r i a n t i tuo, kad kėdės išklotinės formos (1) priekinė ir galinė vertikalios dalys (2) yra pratęstos už lenkimo linijos ir tarpusavyje suklijuotos arba sujungtos kitu būdu sudaro vidines dvigubas vertikaliąsias standumo briaunas, šonines dalis (3).
3. Sulankstoma kėdė pagal 1, 2 punktus, b e s i s k i r i a n t i tuo, kad ant priekinės ir galinės vertikaliųjų dalių (2) vidinės pusės per visą aukštį yra pritvirtinti sutvirtinimo elementai (5), gofruoto kartono arba panašios medžiagos standumo plokštės.
4. Sulankstoma kėdė pagal 1-3 punktus, b e s i s k i r i a n t i tuo, kad ji gali būti pagaminta iš kartono arba kitos panašių savybių turinčios medžiagos.
