[LT] Išradimas yra iš specialios paskirties durų, kurių paskirtis atskirti vieną patalpą nuo kitos ir atlaikyti tam tikrą minimalią temperatūrą tam tikrą laiką, nekeičiant jų formos ir matmenų, srities. Durys susideda iš vienintelio metalo lakšto, patalpinto perimetrinio durų rėmo viduje. Papildomai durys yra sustiprintos groteline konstrukcija, susidedančia iš daugybės horizontaliai ir tolygiai vienas virš kito įrengtų stačiakampio lovelio formos profilių, pritvirtintų simetriškai prie metalo lakšto iš abiejų jo pusių, sujungtų keliomis vertikaliomis metalo juostomis, sujungtomis su durų rėmo viršutiniu ir apatiniu skersiniu ir su kiekvienu lovelio formos profiliu. Ertmės, suformuotos abiejose lakšto pusėse tarp lakšto (3), lovelių (4) ir juostų (5), yra užpildytos termoizoliacine medžiaga.
[EN] The invention relates to doors of specific purposes, differentiate one room from another and sustain the test of defined temperature at defined time. A fire door comprises only one metal sheet which is disposed inside of door case. A door additionally is reinforced with cancellated structure, which comprises rectangular tray shaped profiles. Mentioned profiles are disposed horizontally and gradually one over another and are fixed symmetrically to a metal sheet on either side connected with few vertical metal strips, which are connected with an upper and a lower horizontal bar and with each tray shaped profile. Cavities formed on sides of sheet among a sheet (3), tray (4) and strips (5) are filled with heat insulating material.
[0001] Išradimas skirtas priešgaisrinėms durims, kurių paskirtis - atskirti vieną patalpą nuo kitos ir atlaikyti tam tikrą minimalią temperatūrą tam tikrą laiko tarpą, nekeičiant savo formos ir matmenų.
[0002] Priešgaisrinės durys skirtos patikimai ir sandariai uždaryti durų angą, kilus gaisrui, ir neleisti išplisti gaisrui ir dūmams iš vienos patalpos į kitą, apribojant oro patekimą į ugnies apimtą patalpą. Tokioms durims, priklausomai nuo jų panaudojimo, keliami specialūs reikalavimai: jos turi atitikti tam tikrą atsparumo ugniai klasę, kuri užtikrintų patikimą ugnies barjerą tam tikrą laikotarpį. Daugumos komerciniuose ir gyvenamuose pastatuose naudojamų priešgaisrinių durų konstrukciją sudaro stačiakampis metalo rėmas, padengtas lakštinio metalo lapais, tarp kurių įrengta šilumos ir garso izoliacinė medžiaga. Tokių durų konstrukcija aprašyta JAV patentinėje paraiškoje Nr. 2003/033786.
[0003] Pagrindinis ir esminis tokių priešgaisrinių durų trūkumas yra tai, kad jų varčia, veikiama aukštos temperatūros, deformuojasi. Tai susiję su tuo, kad kaitinamos durų varčios pusės metalo lakštas išsiplečia, tuo tarpu priešinga varčios pusė, kurios neveikia temperatūra, savo matmenų nekeičia. Dėl to durų varčia išsiriečia, suformuodama tarpą per varčios vidurį (jei patalpos, kurioje kilo gaisras, durys atsidaro į vidų) arba varčios viršuje ir apačioje (jei durys atsidaro į išorę). Tokiu būdu durys praranda savo hermetiškumą ir atidaro kelią oro pritekėjimui į gaisro apimtą patalpą bei karščio, dūmų ir gaisro plitimui į gretimas patalpas.
[0004] Šiame išradime atskleistos naujos konstrukcijos priešgaisrinės durys, atsparios temperatūrinėms ir mechaninėms deformacijoms. Skirtingai nei standartinės priešgaisrinės durys, susidedančios iš perimetrinio rėmo ir prie jo pritvirtintų dviejų išorinių metalo lakštų su termoizoliacine medžiaga tarp jų, šiame išradime aprašytosios durys susideda iš vienintelio metalo lakšto, patalpinto perimetrinio durų rėmo viduje. Papildomai durys yra sustiprintos groteline konstrukcija, susidedančia iš daugybės horizontaliai ir tolygiai vienas virš kito įrengtų stačiakampio lovelio formos profilių, pritvirtintų simetriškai prie metalo lakšto iš abiejų jo pusių, sujungtų keliomis vertikaliomis metalo juostomis, sujungtomis su durų rėmo viršutiniu ir apatiniu skersiniu ir su kiekvienu lovelio formos profiliu. Ertmės, suformuotos abiejose lakšto pusėse tarp lakšto, lovelių ir juostų, yra užpildytos termoizoliacinė medžiaga.
[0005] Ši visa konstrukcija yra uždengta iš abiejų pusių bet kokia pasirinkta dekoratyvine danga, pritvirtinta prie durų rėmo.
[0006] Netikėtai buvo atrasta, kad iš pirmo žvilgsnio tokia paprasta durų konstrukcija su vieninteliu metalo lakštu rėmo viduje pasižymi gana dideliu atsparumu temperatūrinėms deformacijoms. Tai pasiekiama tuo, kad tokios konstrukcijos duryse gaisro liepsnos iš bet kurios durų pusės pirmiausia susiduria su apsauginiu termoizoliaciniu sluoksniu, kuris apsaugo už jo esantį konstrukcinį metalo lakštą nuo pernelyg didelio įkaitimo ir, tuo pačiu, temperatūrinės deformacijos. Atlikti bandymai parodė, kad tokios konstrukcijos durys puikiai atlieka savo barjerines funkcijas, kai įprastos priešgaisrinės durys jau prarasdavo hermetiškumą. Be to, papildomai įrengta grotelinė konstrukcija suteikia durims ypatingą mechaninį stiprumą ir padaro jas sunkiai deformuojamomis.
[0007] Toliau išradimas bus išsamiau aprašytas su nuoroda į pridėtus brėžinius, kuriuose:

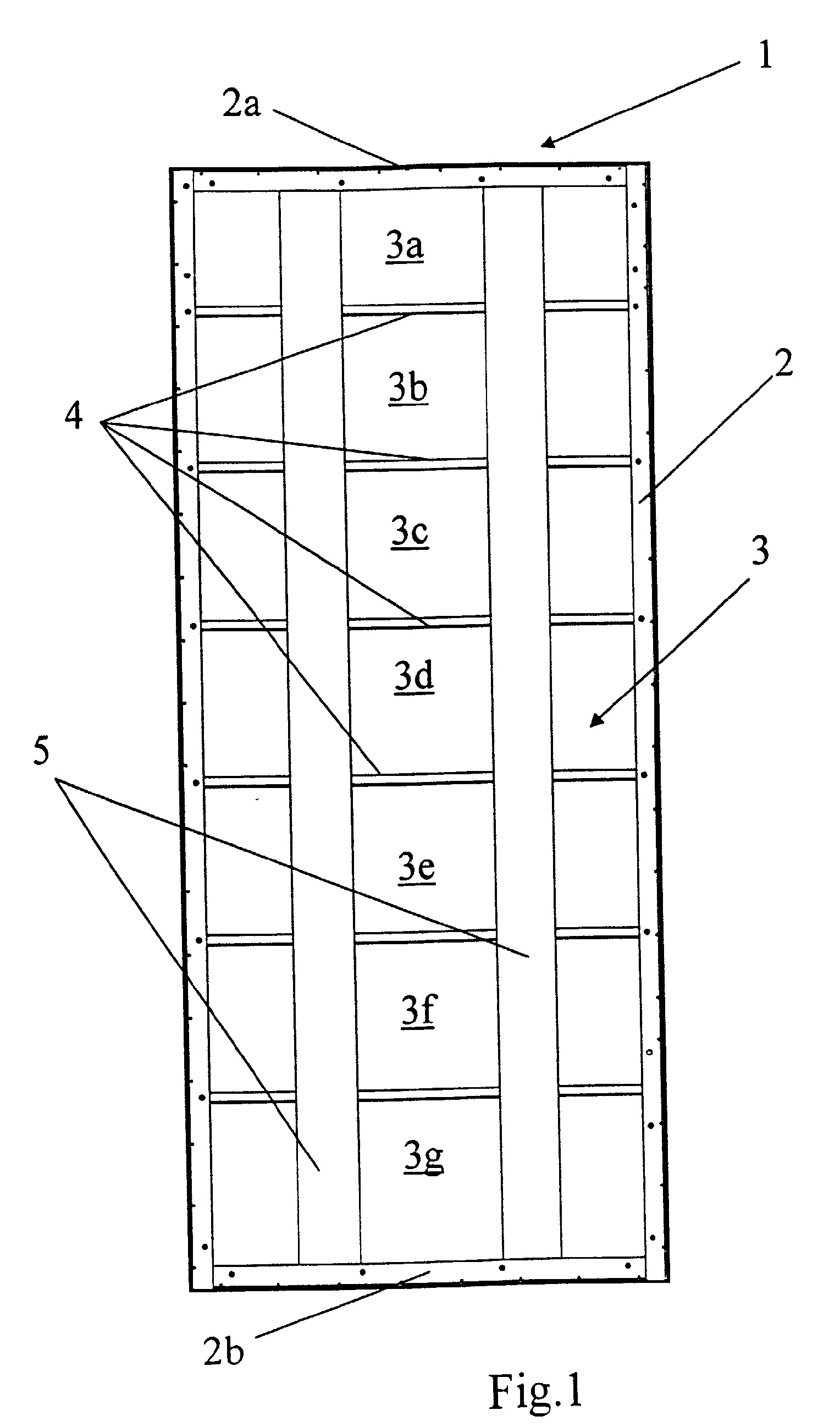

[0008] Fig.1 yra šio išradimo durų konstrukcijos vaizdas iš priekio be dekoratyvines dangos;

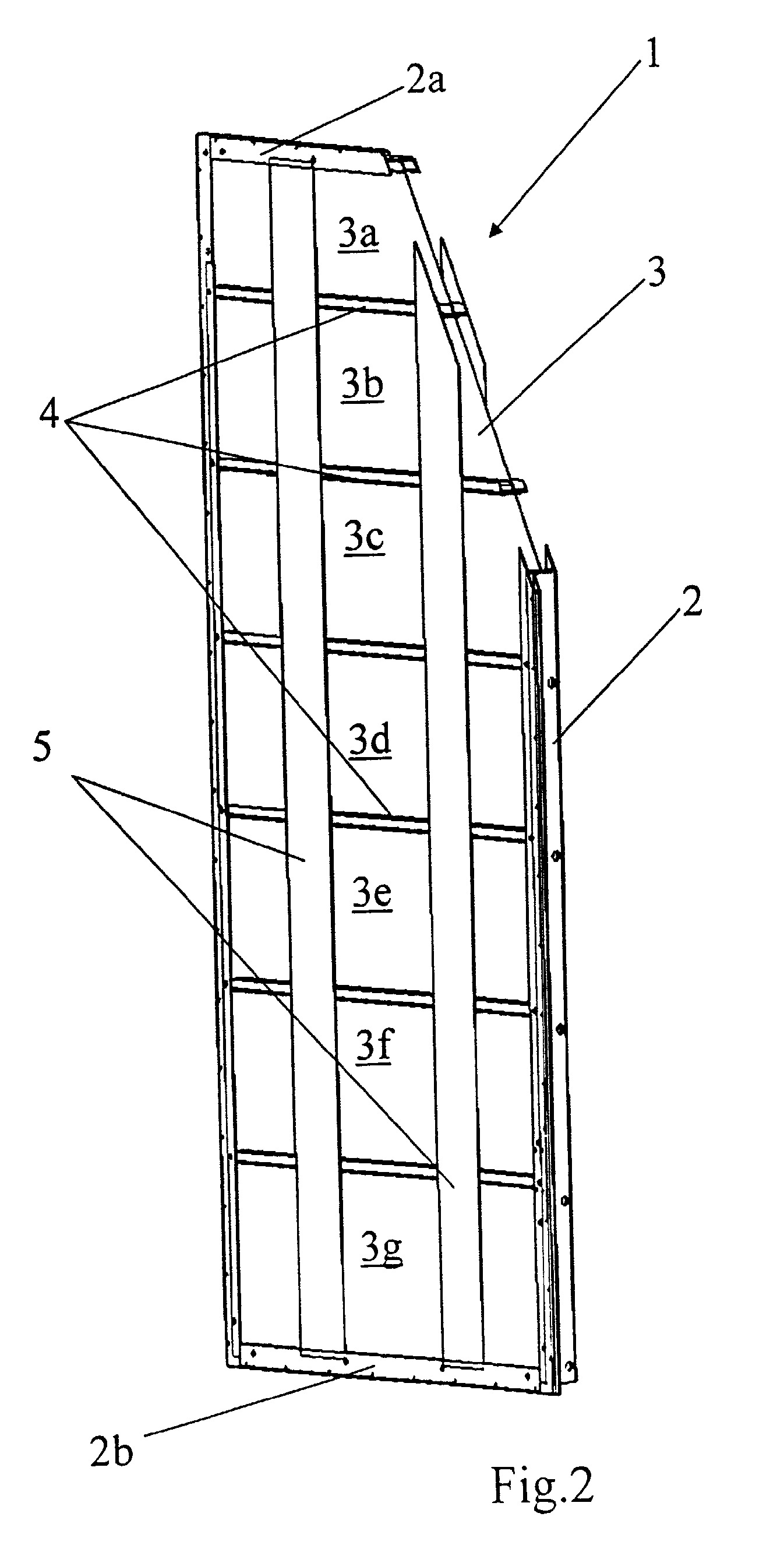

[0009] Fig.2 yra šio išradimo durų perspektyvinis vaizdas su nupjautu durų kampu, išsamiau atskleidžiančiu durų grotelinę konstrukciją;

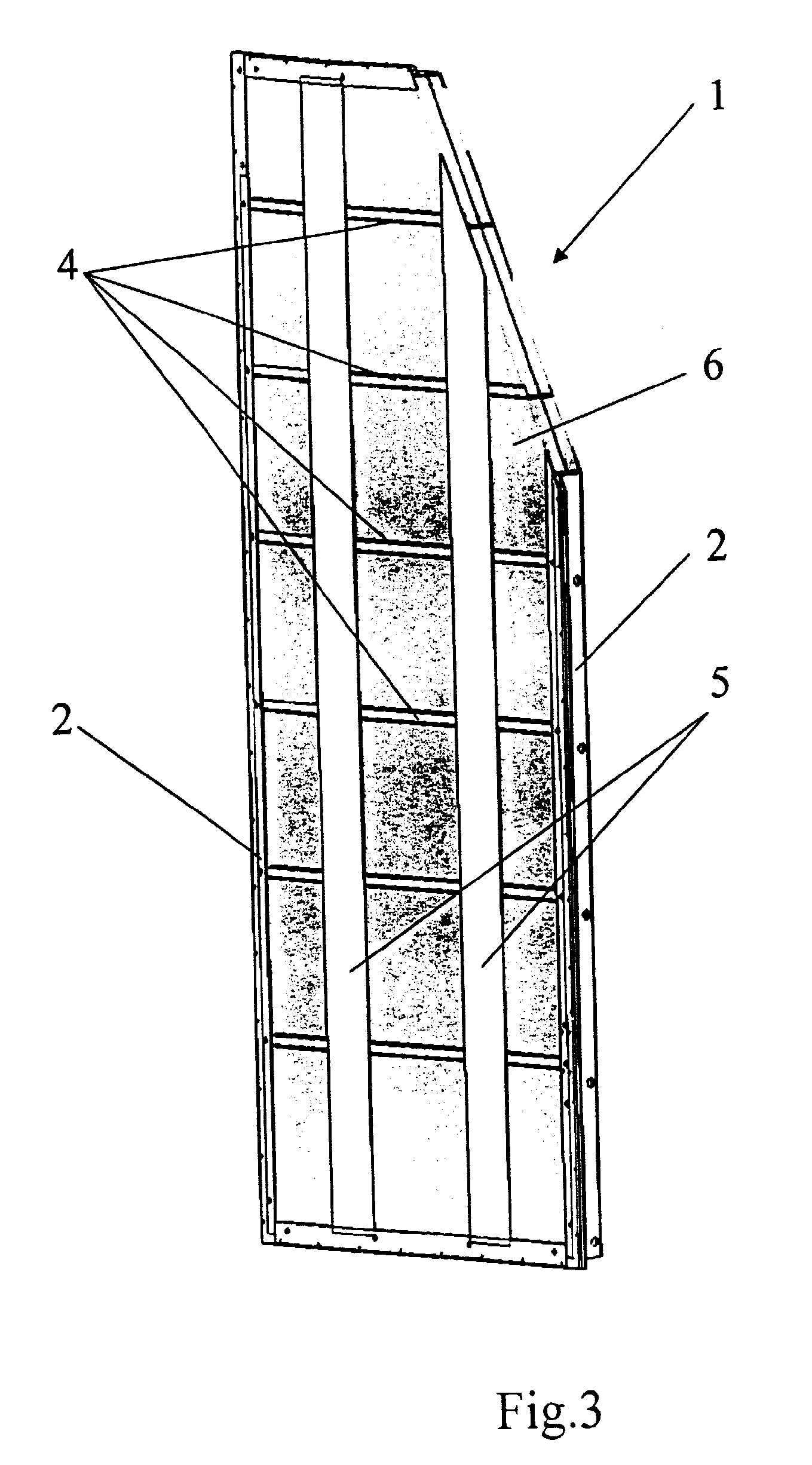

[0010] Fig.3 yra šio išradimo durų su užpildyta termoizoliacine medžiaga perspektyvinis vaizdas.
[0011] Kaip matyti fig.1 ir 2, durys 1 susideda iš stačiakampio rėmo 2, juosiančio jo viduje ir per rėmo 2 vidurį įrengtą stačiakampį metalo lakštą 3. Bendru atveju metalo lakštas 3 yra visu perimetru privirintas prie rėmo 2.
[0012] Tam, kad durys 1 įgautų reikalingą mechaninį stiprumą, jos yra sustiprintos iš abiejų lakšto 3 pusių groteline konstrukcija, susidedančia iš daugybės horizontaliai ir tolygiai vienas virš kito išdėstytų stačiakampio lovelio formos profilių 4, privirintų savo šoniniais paviršiais simetriškai prie abiejų metalo lakšto 3 pusių. Priešingais šoniniais paviršiais profiliai 4 yra sujungti su vertikaliomis metalo juostomis 5, kurios dar yra sujungtos ir su durų rėmo 2 viršutiniu 2a ir apatiniu 2b skersiniais. Tokia grotelinė konstrukcija padaro duris 1 ypač standžiomis ir sunkiai mechaniškai deformuojamomis.
[0013] Vidinės ertmės, suformuotos abiejose lakšto 3 pusėje tarp lakšto 3, profilių 4 ir juostų 5, yra užpildytos tinkama termoizoliacine medžiaga, pavyzdžiui, akmens vata 6, kaip parodyta fig.3. Galiausiai, durų išorinis estetinis vaizdas gali būti suformuotas bet kokios medžiagos dekoratyvinėmis plokštėmis, pritvirtintomis prie rėmo 2 iš abiejų jo pusių (brėžiniuose neparodytos ).
[0014] Kaip jau minėta aukščiau, tokios konstrukcijos durys 1 pasižymi ypač dideliu atsparumu tiek mechaninei deformacijai, tiek šiluminei deformacijai. Kadangi durų lakštas 3 yra iš abiejų pusių uždengtas apsauginiu termoizoliacinės medžiagos 6 sluoksniu, jis išlieka geometriškai nepakitęs laiko tarpą, pakankamą arba užgesinti gaisrą patalpos viduje, arba gaisro šaltiniui išdegti. Atlikti bandymai parodė, kad prie tų pačių temperatūrinių režimų šio išradimo durys išliko, praktiškai, nedeformuotos, kai, tuo tarpu, dvilakštės priešgaisrinės durys su vidiniu termoizoliacijos sluoksniu išsikraipė, atverdamos kelią liepsnai ir dūmams.
[0015] Šio išradimo priešgaisrinės durys gali būti pagamintos, panaudojant arba ištisinį metalo lakštą 3, arba atskirus segmentus 3a, 3b, 3c ir t.t., kurie yra atitinkamomis briaunomis privirinti prie rėmo 2, o tarpusavyje sujungti, privirinant gretimas tarpusavio briaunas prie stačiakampio lovelio formos profilių 4. Tokia durų konstrukcija leidžia žymiai sumažinti durų gamybos sąnaudas, praktiškai nepakeičiant jų priešgaisrinių ir mechaninių savybių.
1. Priešgaisrinės durys, turinčios rėmą, barjerinius metalo lakštus ir termoizoliacinės medžiagos, b e s i s k i r i a n č i o s tuo, kad susideda iš
- grotelinės konstrukcijos, įrengtos iš abiejų lakšto (3) pusių ir pritvirtintos prie kiekvienos lakšto (3) pusės ir rėmo (2);
- termoizoliacinės medžiagos (6), patalpintos iš abiejų lakšto (3) pusių grotelinės konstrukcijos suformuotose ertmėse; ir
- išorinės dekoratyvinės durų dangos, pritvirtintos prie rėmo (2) iš abiejų rėmo (2) pusių.
2. Priešgaisrinės durys pagal 1 punktą, b e s i s k i r i a n č i o s tuo, kad grotelinę konstrukciją sudaro
- daugybė horizontaliai ir tolygiai vienas virš kito įrengtų stačiakampio lovelio formos profilių (4), pritvirtintų simetriškai prie abiejų lakšto (3) pusių;
- daugybės vertikalių juostų (5), pritvirtintų prie kiekvieno profilio (4) ir rėmo (2) viršutinio (2a) ir apatinio (2b) skersinių iš abiejų lakšto (3) pusių.
3. Priešgaisrinės durys pagal1 ir 2 punktus, b e s i s k i r i a n č i o s tuo, kad termoizoIiacinė medžiaga (6) yra patalpinta ertmėse, suformuotose abiejose lakšto (3) pusėse tarp lakšto (3), lovelių (4) ir juostų (5).
4. Priešgaisrinės durys pagal 1 punktą, b e s i s k i r i a n č i o s tuo, kad lakštą (3) sudaro atskiri lakštiniai segmentai (3a, 3b, 3c ... ), pritvirtinti prie rėmo (2) ir profilių (4).
