[LT] Išradimas priklauso medicinos sričiai. Aprašomas skrandžio acidomechaninis daviklis yra sudarytas iš elastinio baliono, esančio ant skrandžio zondo dvikanalio vamzdelio, ir aktyvaus pH elektrodo su pusiau sferiniu paviršiumi iš stibio. Nuo pH elektrodo einantis elektrinis laidas yra patalpintas viename iš skrandžio zondo kanalų, pro kurį atliekama baliono manometrija. Pro kitą skrandžio zondo kanalą atsiurbiamas skrandžio turinys. Skrandžio acidomechaninis daviklis registruoja sinchroniškai iš tos pačios tiriamojo organo vietos jo rūgštingumą ir judrą. Dėl glaudaus kontakto tarp pH elektrodoir organo gleivinės sumažinami elektrinio signalo kontaktiniai artefaktai.
[EN] The invention relates to medical class. Stomach acidomechanical sensor is consists of elestic ballon positioned on two-canal stomach tube and active electrode with half-spherical (semi-spherical) surface made of antymonium. The electric wire from pH electrode is placed in one canal of stomach tube. This canal is used for balloon manometry too. Second canal of stomach tube is used for aspiration of gastric content. Stomach acidomechanical sensor records synchronously acidity and motility of stomach from same place. Close contact between pH electrode and gastric mucosa diminishes the contact artifacts of electric signal.
[0001] Išradimas priklauso medicininei sričiai. Aprašomas skrandžio acidomechaninis daviklis, skirtas sinchroniškai ir iš tos pačios skrandžio vietos registruoti dvi pagrindines organo funkcijas: rūgštingumą (aciditetą) ir judrą (motoriką, motilitetą).
[0002] Žinomas pH-metrinis zondas (K).H. Jlen . pH Merpnn jKejiy^a. Jlemim-pa/i. "Me/iHUHHa", 1987, 144 cTp.) turėjo aktyvuosius pH-elektrodus, patalpintus ant skrandžio zondo vamzdelio. Vykstant organo susitraukimams su po to sekančia relaksacija, skrandžio gleivinė atšokdavo nuo nejudraus ant zondo vamzdelio esančio pH-elektrodo, nutrūkdavo jų kontaktas ir susidarydavo registruojamo pH signalo kontaktiniai artefaktai. Be to, zondas neturėjo atsiurbiamojo kanalo ir jrenginio, registruojančio skrandžio judrą toje pačioje vietoje, kur buvo pH-elektrodas.
[0003] Sukurtame AMA-daviklyje aktyvusis pH-elektrodas yra jmontuotas j ovalo formos elastinio baliono sienelę. Balionas yra patalpintas ant skrandžio zondo vamzdelio distalinės dalies. Zondo vamzdelis yra dvikanalis. Zondo vamzdelio vienas kanalas skirtas atsiurbti turinį (orą ir skyst]), esantj apie balioną. Talpinant pH-elektrodą ant baliono ir atsiurbiant tūrinj, apie balioną susidaro nepertraukiamas kontaktas tarp aktyvaus pH-elektrodo ir tiriamosios organo sienelės dalies.

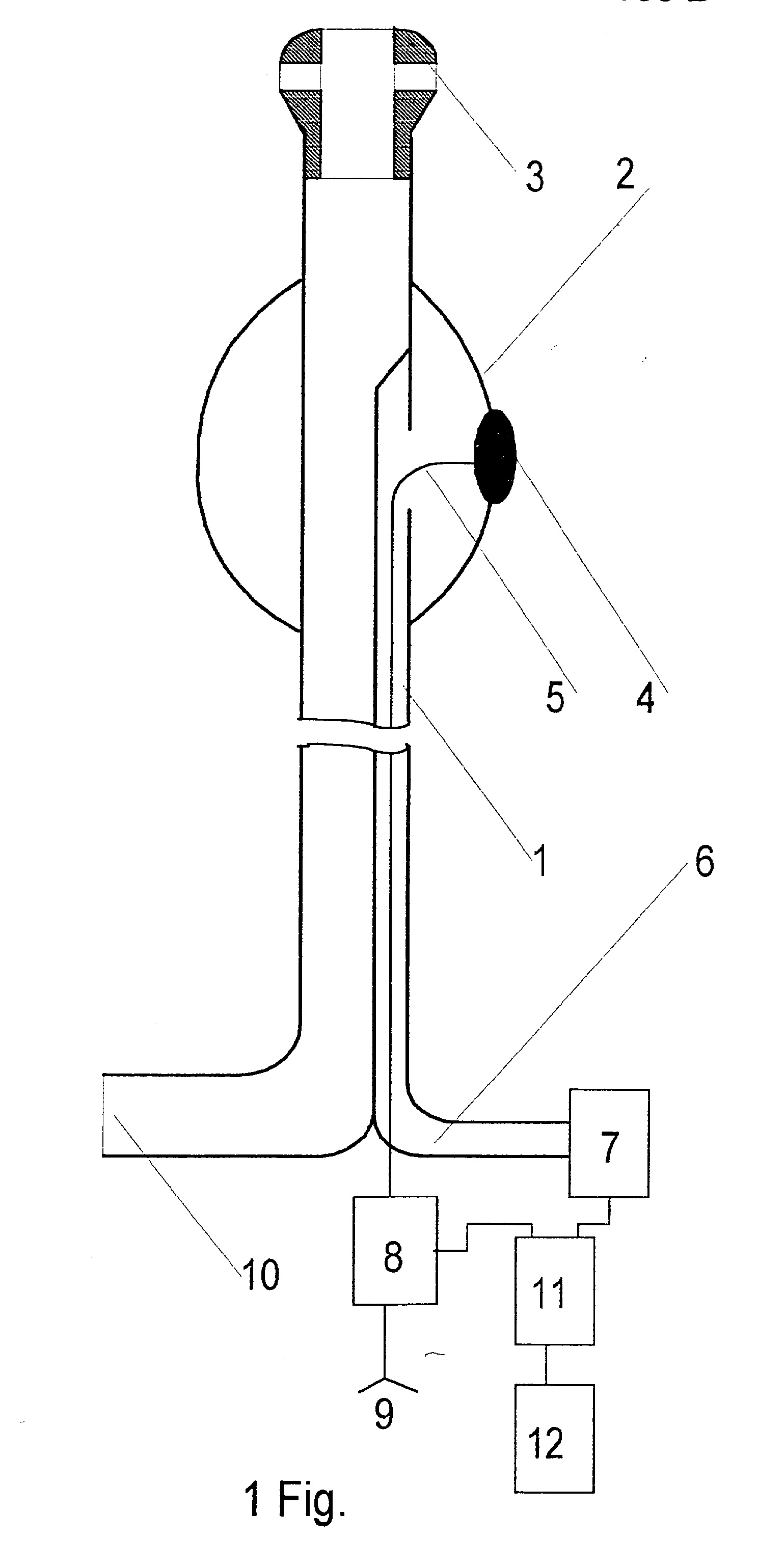

[0004] Kitas AMA-daviklio privalumas - galimybė iš tos pačios tiriamojo organo vietos sinchroniškai registruoti dvi skrandžio funkcijas: rūgštingumą ir judrą. AMA-daviklio principinė struktūra pavaizduota schemoje (1 Fig.): Ant skrandžio zondo vamzdelio (1) distalinės dalies yra patalpintas elastinis ovalo formos plonasienis balionas (2) 5-7ml tūrio. Skrandžio zondo vamzdelis (1) yra dvikanalis, o jo distaliniame gale yra olyvos formos antgalis (3) su keliomis angomis. Elastinio baliono (2) sienelėje yra jmontuotas aktyvusis pH-elektrodas (4), turintis pusiausferinj išorinj paviršių iš stibio. Baliono (2) viduje nuo aktyviojo pH-elektrodo (4) eina elektrinis laidas (5) pro vieną skrandžio zondo vamzdelio kanalą (6). Baliono (2) ertmė yra susijungusi su šiuo kanalu, kuris proksimaliniame zondo gale susisiekia su manometrine aparatūra (7). Elektrinis laidas (5) proksimaliame zondo gale praeina pro kanalo (6) sienelę ir susijungia su pH-metru (8). Be to, j pH-metrą (8) jeina antrasis elektrinis laidas (9) iš atraminio pH-elektrodo, pritvirtinto prie tiriamojo paciento odos. Kitas skrandžio zondo kanalas (10) yra skirtas atsiurbti skrandžio tūrinj. Manometrine aparatūra (7) ir pH-metras (8) per analogas - kodas keitiklj (11) susijungia su kompiuteriu (12).
[0005] AMA- daviklio panaudojimo būdas. Skrandžio zondas su AMA-davikliu (vienu ar keliais) ištepamas glicerinu, iš baliono atsiurbiamas oras ir zondas įvedamas j skrandj. Per atsiurbiamąjj kanalą iš skrandžio yra pašalinamas tūrinys, kurį galima laboratoriškai ištirti. Balionas pripildomas puse savo tūrio oru, prie tiriamojo odos pritvirtinamas atraminis pH-elektrodas ir zondas sujungiamas su matuojama aparatūra: pH-metru ir manometru. Registruojamų signalų konversija, kompiuterinis matematinis apdorojimas ir rezultatų spausdinimas vykdomas žinomais būdais ir metodais.
Skrandžio acidomechaninio aktyvumo daviklis, esantis ant skrandžio zondo, besiskiriantis tuo, kad aktyvusis pH-elektrodas su pusiausferiniu paviršiumi iš stibio yra Įmontuotas j elastinio baliono sienelę, kuris yra patalpintas ant skrandžio zondo dvikanalio vamzdelio ir sujungtas su vienu skrandžio kanalu, kuriame praeina elektrinis laidas nuo aktyviojo pH-elektrodo, kitas zondo kanalas distaliai yra atviras j zondo antgalio angeles, o proksimaliai yra atviras atsiurbimui.
