[LT] Išradimas yra iš medicinos srities ir gali būti panaudotas kraujagyslių vidinių sienelių valymui. Ultragarsinis vidinių kraujagyslių valymo įrenginys sudarytas iš vielos su tolygiai kintamu skerspjūviu ir darbine dalimi - spirale, esančioje distaliniame gale, be to, spiralėje patalpintos nanodalelės sąryšyje su yrančia ultragarsinių virpesių poveikyje kietos ar klampios struktūros medžiaga.
[EN] The invention relates to the medicine and can be used for internal blood-vessel walls cleaning. An ultrasonic device for internal blood-vessel walls cleaning comprises a wire with gradual cross-section and working part – snail, which is placed in distal end, also in mentioned snail are placed naoparts in connection with material of solid or viscous structure, which decomposes from ultrasonic oscillation effect.
[0001] Išradimas priskiriamas medicinos sričiai ir gali būti panaudotas kraujagyslių vidinių sienelių valymui.
[0002] Yra žinomas, ultragarsinis kateteris susidedantis iš ultragarso šaltinio, kurį sudaro aukšto dažnio generatorius su pjezokeitikliu, nuosekliai prijungto mechaninių virpesių koncentratoriaus, metalinės vielos bangolaidžio, kur metalinės vielos bangolaidžio laisvasis galas yra spiralės formos, pagaminti iš vientisos ir tos pačios didelio elastingumo medžiagos, kaip pavyzdžiui nerūdijantis plienas, nikelis, titanas ar jų lydiniai (žiūr. LT patentą Nr. 5248, A61 B 17/20, 2005).
[0003] Nurodytame ultragarsiniame kateteryje metalinės vielos zondo galas yra laisvas, todėl prie tam tikrų spiralės virpesių dažnių galimas spiralinės dalies lūžimas, o kateteriu tiekiami vaistai ir kontrastinės medžiagos padidina perdozavimo tikimybę, o tai komplikuoja invazinės terapijos procesą ir sumažina patikimumą.
[0004] Yra žinomas ultragarsinis kraujagyslių vidinių sienelių valymo įrenginys susidedantis iš bangolaidžio, vibruojančio ultragarsiniu dažniu, kuris sujungtas su plonais, vibruojančiais savo rezonansiniame rėžime, žemo dažnio elementais (DE10146011, A61B17/22, 3-04-2003).
[0005] Nurodytame įrenginyje bangolaidžio konstrukcija neleidžia pasiekti pakankamą darbinio elemento dalies amplitudę ir neapsaugo nuo vidinių kraujagyslių sienelių pažeidimo, be to trombai suskaldomi stambiomis frakcijomis, dėl ko yra galimas kraujagyslių užsikimšimas.
[0006] Išradimo tikslas - kraujagyslių valymo efektyvumo didinimas su mažesnėmis energijos sąnaudomis.
[0007] Nurodytas tikslas yra pasiekiamas tuo, kad ultragarsiniame bangolaidyje vidiniam kraujagyslių valymui, susidedančiame iš vielos su kintamu skerspjūviu ir darbine dalimi, kuri yra spiralės formos ir į kurią patalpinamos vaistų transportavimo nanosistemos: nanodalelės, nanosferos, nanokapsulės ir hidrogeliai.
[0008] Išradimas paaiškintas figūrose.

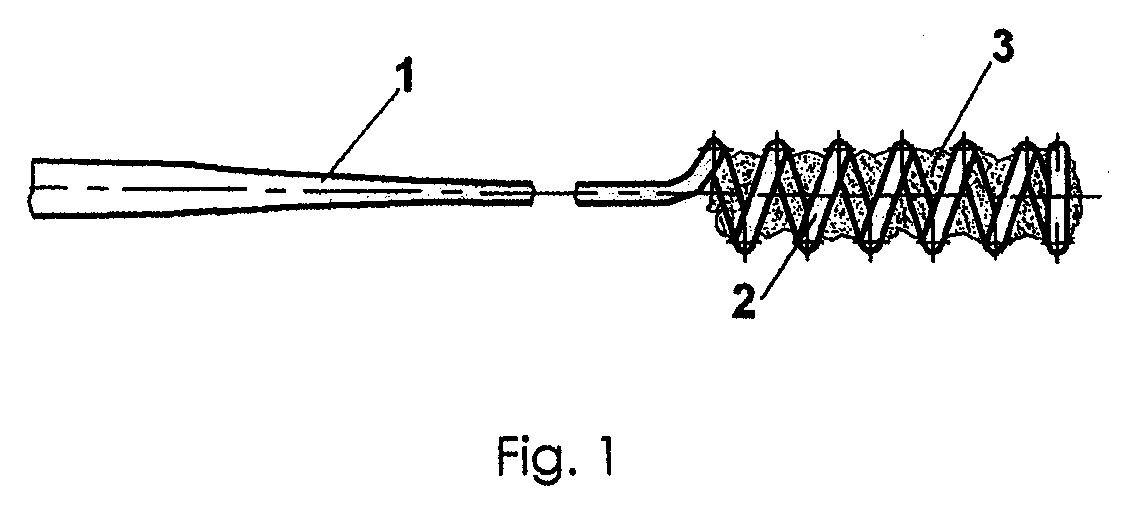

[0009] I figūroje pavaizduota ultragarsinis bangolaidis 1, kurio darbinė dalis yra spiralės formos 2 ir kurios viduje yra patalpintos nanodalelės 3.

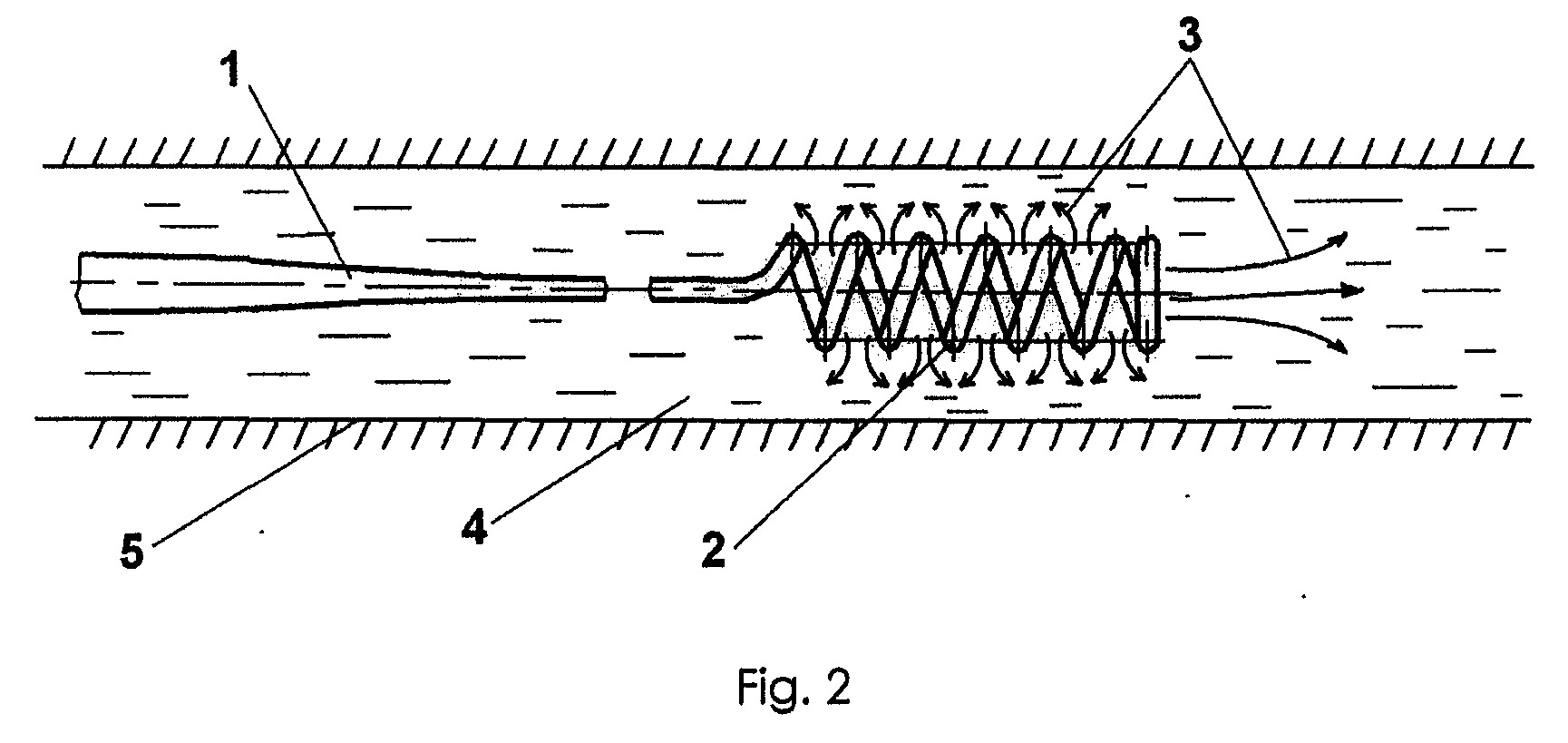

[0010] 2 figūroje pavaizduota ultragarsinis bangolaidis 1, kurio darbinė dalis yra spiralės formos 2 ir kurios viduje patalpintos nanodalelės, įvesto į kraujo 4 indą 5 - veikimas ir kavitacinių srautų susidarymas 3.
[0011] Ultragarsinis kraujagyslių vidinių sienelių valymo įrenginys dirba taip.
[0012] Aukšto dažnio mechaniniai virpesiai iš pjezokeitiklio perduodami į metalinę vielą, kurie sklinda visu jos ilgiu į darbinę dalį, kuri yra spiralės formos. Spiralinis antgalis, dėka savo formos, leidžia į ją patalpinti tam tikrą kiekį vaistų nanodalelių pavidalu (vaistų pemešimo nanosistemomis), kas leistų tiksliai paduoti vaistus į nustatyta (pažeidimo) vietą.
[0013] Prietaisui veikiant mechaninis spiralės darbas, padidėjusi temperatūra ir hidrodinaminiai procesai kraujyje pagreitina nanodalelių pasiskirstymą darbiniam lauke (pažeidimo vietoje). Pasklidusios nanodalelės veikiamos koncentruotos energijos per metalinę vielą ir spiralinį galą sukelia kavitacinius procesus skystyje (t.y. kraujagyslėje esančiame kraujyje). Kavitacinis procesas pasiskirsto per visą spiralės ilgį radialine kryptimi, o spiralės gale - horizontalia kryptimi. Kavitacinio proceso metu skystyje (t.y. kraujyje) susidaro mikroburbuliukai, kurių sprogimo energija ardo ant vidinių kraujagyslės sienelių esančias apnašas ir naikina (pašalina) kraujagyslės užsikimšimą.
[0014] Palyginus su prototipu, šis naujas ultragarsinis kraujagyslių vidinių sienelių valymo įrenginys su vaistų pernešimo nanosistemomis padeda sumažinti kavitacijos slenkstį (energijos kiekis kavitacijai sukelti), susmulkina ir ištirpdo kraujagyslėje esantį trombą, skatina audinių regeneracinius procesus, sumažina vaistų perdozavimo tikimybę, o tai padidina kraujagyslių valymo patikimumą bei efektyvumą.
Ultragarsinis vidinių kraujagyslių valymo įrenginys, susidedantis iš vielos su tolygiai kintamu skerspjūviu ir darbine dalimi - spirale, esančioje distaliniame gale, b e s i s k i r i a n t i s tuo, kad spiralėje patalpintos nanodalelės sąryšyje su yrančia ultragarsinių virpesių poveikyje kietos ar klampios struktūros medžiaga, galinčia turėti ir gydomųjų savybių.
