[LT] Išradimas priklauso prietaisų sričiai ir yra skirtas sunaudoto vandens kiekio ir šilumos kiekio apskaitai uždaro ir atviro tipo termofikacinėse šildymo sistemose.@Siekiant padidinti pratekėjusio vandens ir šilumos kiekio apskaitos tikslumą ultragarsiniame šilumos kiekio skaitiklyje, susidedančiame iš debitomačio (1), temperatūros matavimo bloko (9) ir skaičiavimo bloko (13), debitomatį (1) sudarodebito matavimo ruožas (2) su dviem jame įmontuotais ultragarsiniais keitikliais (3, 4), prijungtais prie signalų komutatoriaus (5), kuris įėjime prijungtas prie siųstuvo (7), o išėjime - prie imtuvo(6), kurio išėjimas prijungtas prie signalo laiko sklidimo matavimo modulio (8), pastarasis įėjime prijungtas prie siųstuvo, temperatūros matavimo bloką (9) sudaro du temperatūros jutikliai (10, 11),prijungti prie temperatūros matavimo kanalo (12), o skaičiavimo bloką (13) sudaro mikroprocesorius (14), kurio išėjimuose prijungti indikatorius (15) ir standartinių signalų blokas (16), o įėjime temperatūros matavimo kanalas (12) ir signalo laiko sklidimo matavimo modulis (8).
[EN] The invention relates to instruments industry and can be used for measuring of used water and heat in close and open thermofication heating systems. Heat quantity meter comprises a flowmeter (1), a block for heat measuring (9) and computational block (13). The flowmeter (1) includes a strip for measuring of a flow (2) with two fastened in it ultrasonic converters (3,4), which are connected to a signal commutator (5), which in an input is connected to a transmitter (7), and in an output is connected to a receiver (6), which an output is connected to a measuring modulus of a time spreading of a signal (8), a latter in an input is connected to the transmitter, a block for heat measuring (9) comprises two temperature sensers (10,11), which are connectet to a canal of a temperature measuring (12), the computational block (13) includes a microprocessor (14) in an inputs of its are connected an indicator (15) and a block of standard signals (16), in an input is connected the canal of a temperature measuring (12) and the measuring modulus of a timespreading of a signal (8).
[0001] Išradimas priklauso prietaisų sričiai ir yra skirtas sunaudoto vandens kiekio ir šilumos kiekio apskaitai uždaro ir atviro tipo termofikacinėse šildymo sistemose.
[0002] Yra žinomas šilumos skaitiklis, kuriame tikslumas pasiekiamas dinaminės paklaidos kompensavimo sąskaita. Jį sudaro du temperatūros jutikliai ir du rezistoriai sujungti tilteliu, kuriuos maitina pastovios srovės šaltinis. Signalas nuo til-telio įstrižainės perduodamas per stiprintuvą i keitiklį įtampa-dažnis ir į diferencijuojantį stiprintuvą. Įtampa iš diferencijuojančio stiprintuvo išėjimo paduodama į integrato-riaus įėjimą, kuriame pakeičiama į laiko intervalą.Impulsų skaičius, užregistruotas šilumos skaitiklyje per tam tikrą laiko tarpą, proporcingas šilumos kiekiui (žiūr. TSRS aut. liud. Nr. 1606878, G0IK 17/08, 1990).
[0003] Taip pat yra žinomas šilumos skaitiklis , kuris susideda iš dviejų varžos termometrų, patalpintų atatinkamai padavimo ir išėjimo vamzdžiuose, ir prijungtų prie stabilios srovės šal-tinio. Pirmojo varžos termometro gnybtas prijungtas prie vieno iš atėmimo bloko įėjimų, ^Drie kurio antro įėjimo -prijungtas antro varžos termometro gnybtas. Atėmimo bloko išėjimas prijungtas prie keitiklio įtampa-dažnis įėjimo, kurio išėji-mas prijungtas prie sutapdinimo schemos įėjimo, kurios išė-jimas per normuojantį skaitiklį-daliklį prijungtas prie su-muojančio kaupiklio. Šilumos skaitiklis taip pat turi debi-tomatį, kurio impulsinis išėjimas per impulsų formiklį pri-jungtas prie komparatoriaus įėjimo. Daugiklio įėjimai pri-jungti prie pirmo -varžos termometro, o išėjimai prijungti prie vieno iš atėmimo bloko įėjimo, prie antro jo įėjimo prijungtas atraminės įtampos šaltinis, atėmimo bloko išėjimas prijungtas prie komparatoriaus antro įėjimo, kurio išėjimas prijungtas prie sutapdinimo scemos įėjimo ( žiūr.TSRS aut. liud. Nr. 1767563 ,G0IK 17/16 , 1992).
[0004] Sis šilumos skaitiklis turi esminių trūkumų. Sįiuaios kiekis šiame techniniame sprendime matuojamas panaudojant matuojamos terpės specifinę šilumą. Specifinės šilumos koeficien-tas nėra pastovus dydis , jis priklauso nuo temperatūros,to-dėl apskaičiuojant šilumos kiekį susidaro didelės paklaidos, turinčios didelę reikšmę prietaiso tikslumui.
[0005] Išradimo tikslas yra pratekėjusio vandens ir šilumos kiekio apskaitos tikslumo padidinimas.
[0006] Nurodytas tikslas pasiekiamas tuo, kad ultragarsiniame šilu-mos kiekio skaitiklyje, susidedančiame iš debitomačio, tempe-ratūros matavimo bloko ir skaičiavimo "bloko, debitomatį sudaro debito matavimo ruožas su dvejais jame įmontuotais ultragarsiniais keitikliais, prijungtais prie signalų komutatoriaus,kuris įėjime prijungtas prie siųstuvo, o išėjime prie imtuvo, kurio išėjimas prijungtas prie signalo laiko sklidimo matavimo modulio, pastarasis įėjime prijungtas prie siųstuvo, temperatūros matavimo bloką sudaro du temperatūros jutikliai, prijungti prie temperatūros matavimo kanalo, o skaičiavimo bloką sudaro mikroprocesorius, kurio išėjimuose prijungti indikatorius ir stan-dartinių signalų blokas, o išėjime temperatūros matavimo kanalas ir signalo sklidimo laiko matavimo modulis.

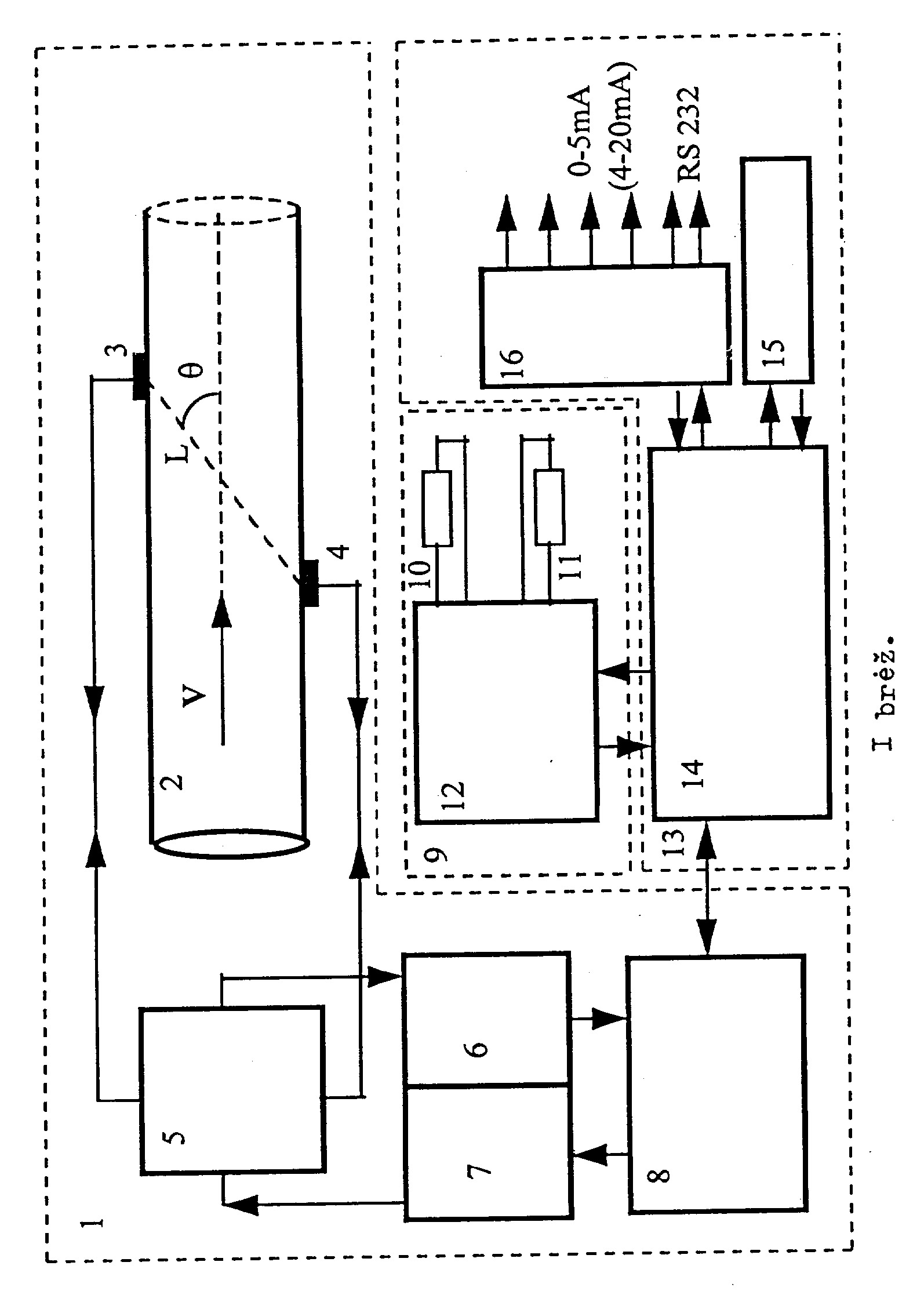

[0007] Išradimo esmė paaiškinta I brėžinyje, kuriame pavaizduota principinė ultragarsinio šilumos skaitiklio schema.
[0008] Ultragarsinis šilumos kiekio skaitiklis susideda iš debito-mačio I, kurį sudaro debito matavimo ruožas 2, Su dviem jame įmontuotais ultragarsiniais keitikliais 5,^, prijungtais prie signalų komutatoriaus 5, kuris įėjime prijungtas prie imtuvo 6, o išėjime prie siųstuvo 7 , kurio išėjimas prijungtas prie signalo sklidimo matavimo modulio 8, pastarasis įėjime prijungtas prie imtuvo 6, temperatūros matavimo bloko 9,kurį sudaro du temperatūros jutikliai 10,II, prijungti prie temperatūros matavimo kanalo 12, skaičiavimo bloko 13, susidedančio iš mikroprocesoriaus I^, kurio išėjimuose prijungti indikatorius 15
[0009] ir standartinių signalų blokas 16. Mikroprocesoriaus 14- įėji-mai sujungti su temperatūros matavimo kanalu 12 ir signalo sklidimo laiko matavimo moduliu 8.
[0010] Ultragarsinis šilumos kiekio skaitiklis dirba sekančiai.
[0011] Siųstuvas 7 per komutatorių 5 trumpu elektriniu signalu su-žadina ultragarsinį keitiklį 3, kuriame šis signalas pakei-čiamas į akustinį signalą. Pastarasis silinda matuojama terpe ir sužadina ultragarsinį keitiklį 4-. Jame akustinis signalas T>akeičiamas į elektrinį signalą, kurį per komutatorių 5 priima imtuvas 6. Sįgnalo sklidimo modulis 8 išmatuoja signalo silidimo laiką t+ iš keitiklio 5 iki keitiklio ^ pagal formu-le :
[0012]
[0013] Mikroprocesoriaus 14 pagalba apskaičiuojame matuojamos ter-pės tekėjimo greitį. Pratekėjusio . vandens kiekį V apskai-čiuojame - oagal formulę:
[0014] ©- kampas tarp matuojamos terpės tekėjimo greičio ir
[0015] ultragarso greičio sklidimo vektorių ;
[0016] * ((s );
[0017] lio 3 ( s ) ;
[0018] Temperatūros matavimo kanale 12 išmatuojame temperatūros jutiklių 10 ir II varžas, kurias mikroprocesorius 14- per-skaičiuoja į paduodamą ir grįžtamą matuojamos terpės tempe-ratūras, taip pat paduodamos ir grįžtamos matuojamos ter-pės entalpijas- Sunaudotos šiluminės energijos kiekis apskai-čiuojamas :
[0019] r - vamzdžio spindulys ( m );
[0020] V - pratekėjusio vandens kiekis ( m^ ) ;
[0021] S - matuojamos terpės tankis ( kg/m'' ) ;
[0022] h - -paduodamos terpės entalpi j a(kcal/kg) ;
[0023] Visi išmatuoti duomenys paduodami į indikatorių 15 taip pat į standartinių signalų bloką 16. Išmatuotas pratekėjęs vandens kiekis, šiluminės energijps kiekis ir darbo laikas yra saugomi mikroprocesoriaus 14- atmintyje.
[0024] Lyginant su prototipu , siūlomame techniniame sprendime, konstruktyvinių priemonių visuma sumažina paklaidas apskai-čiuojant partekėjusio vandens ir Šiluminės energijos kiekį, dėl ko padidėja prietaiso tikslumas.
Ultragarsinis šilumos kiekio skaitiklis, susidedantis iš debitomačio, temperatūros matavimo bloko ir skaičiavimo "bloko besiskiriantis tuo, kad debitomatį sudaro debito matavimo ruožas su dvejais jame įmontuotais ultragarsiniais keitikliais, prijungtais prie signalų komutatoriaus, kuris įėjime prijungtas prie siųstuvo , o išėjime - ■orie imtuvo, kurio išėjimas prijungtas prie signalo laiko sklidimo matavimo modulio, pastarasis įėjime prijungtas prie siųstuvo, temperatūros matavimo bloką sudaro du temperatū-ros jutikliai, prijungti prie temperatūros matavimo kanalo, o skaičiavimo bloką sudaro mikroprocesorius, kurio išėji - muose prijungti indikatorius ir standartinių signalų blokas, o įėjime temperatūros matavimo kanalas ir signalo laiko sklidimo matavimo modulis.
Ultragarsinis šilumos kiekio skaitiklis, susidedantis iš debitomačio, temperatūros matavimo bloko ir skaičiavimo "bloko besiskiriantis tuo, kad debitomatį sudaro debito matavimo ruožas su dvejais jame įmontuotais ultragarsiniais keitikliais, prijungtais prie signalų komutatoriaus, kuris įėjime prijungtas prie siųstuvo , o išėjime - ■orie imtuvo, kurio išėjimas prijungtas prie signalo laiko sklidimo matavimo modulio, pastarasis įėjime prijungtas prie siųstuvo, temperatūros matavimo bloką sudaro du temperatū-ros jutikliai, prijungti prie temperatūros matavimo kanalo, o skaičiavimo bloką sudaro mikroprocesorius, kurio išėji - muose prijungti indikatorius ir standartinių signalų blokas, o įėjime temperatūros matavimo kanalas ir signalo laiko sklidimo matavimo modulis.
