[LT] Išradimas priskiriamas medicinos sričiai ir gali būti panaudotas kraujagyslių vidinių sienelių valymui. Įrenginys kraujagyslių vidiniam valymui sudarytas iš paramagnetinių dalelių (3), kurias gaubia elektromagnetai (7), bei paramagnetinių dalelių įvedimo į uždarą ertmę įtaisas, minėtas įtaisas yra ultragarsinis kateteris (1), kurio darbinė dalis (8) yra spiralės formos su joje patalpintomis paramagnetinėmis dalelėmis (3), kurios yra mažesnės negu 100 nanometrų.
[EN] The invention relates to medicine and can be used for internal cleaning of blood – vessels. A device for internal cleaning of blood – vessels comprises paramagnetic particles (3) which are surrounded by electromagnets (7) and device for placing of paramagnetic particles (3) into closed cavity, mentioned device is ultrasonic catheter (1), working part (8) of which is spiral shaped with placed paramagnetic particles (3), which are less than 100 nanometres.
[0001] Išradimas priskiriamas medicinos sričiai ir gali būti panaudotas kraujagyslių vidinių sienelių valymui.
[0002] Yra žinomas ultragarsinis kateteris, susidedantis iš ultragarso šaltinio, kurį sudaro aukšto dažnio generatorius su pjezokeitikliu, nuosekliai prijungtų mechaninių virpesių koncentratoriaus, metalinės vielos zondo, kur metalinės vielos zondo laisvasis galas yra spiralės formos, o mechaninių virpesių koncentratorius ir metalinės vielos zondas, kurio laisvasis galas yra spiralės formos, pagaminti iš vientisos ir tos pačios didelio elastingumo medžiagos, kaip pavyzdžiui nerūdijantis plienas, nikelis, titanas ar jų lydiniai ( žiūr. LT patentą Nr. 5248, A61 B 17/20, 2005).
[0003] Nurodytas ultragarsinis kateteris generuoja ultragarsinius aukšto dažnio virpesius, kurie skystyje sukelia nevaldomą kavitacinį procesą, kurio dėka prie sienelių susidarę krešuliai ar cholesterolio plokštelės suyra į nevienodo dydžio mikrodaleles. Dalelių judėjimas nėra valdomas ir gali užkišti tolimesnių kraujagyslių sieneles.
[0004] Yra žinomas būdas ir įrenginys kraujagyslių valymui, kurį sudaro paramagnetinės mikrodalelės, kurios sudaro krumpliaratinį siurblį arba peristaltinio tipo siurblį, vožtuvą arba dvipusį vožtuvą, kurių sudėtyje yra polistireno, suleistos į skystą terpę, pavyzdžiui į kraują kraujagyslėje ir kurios yra valdomos išorinio magnetinio lauko (JAV patentas Nr. 10146011 A1, A61B17/22, 2003).
[0005] Nurodytame įrenginyje kraujagyslių valymo procesas atliekamas prieš tai sugrupavus mikrodaleles taip, kad susidarytų bent vienas iš tam tikro skaičiaus, pvz. 3, 7, krumpliaratinis siurblys arba peristaltinio tipo siurblys, vožtuvas arba dvipusis vožtuvas. Įrenginyje yra apribotas apnašų smulkinimas iki mikro dydžio dalelių, taip pat kraujagyslių valymas yra ilgai užtrunkantis procesas.
[0006] Išradimo tikslas - kraujagyslių valymo efektyvumo ir patikimumo padidinimas. Nurodytas tikslas yra pasiekiamas tuo, kad įrenginyje vidiniam kraujagyslių valymui, kurį sudaro paramagnetinės dalelės, kurias gaubia elektromagnetai bei paramagnetinių dalelių įvedimo į uždarą ertmę ( kraujagyslę) įtaisas, paramagnetinių dalelių įvedimo į uždarą ertmę įtaisas yra ultragarsinis kateteris, kurio darbinė dalis yra spiralės formos su joje patai pinamos paramagnetinėmis dalelėmis, kurios yra mažesnės negu 100 nanometrų.
[0007] Išradimas paaiškintas figūrose.

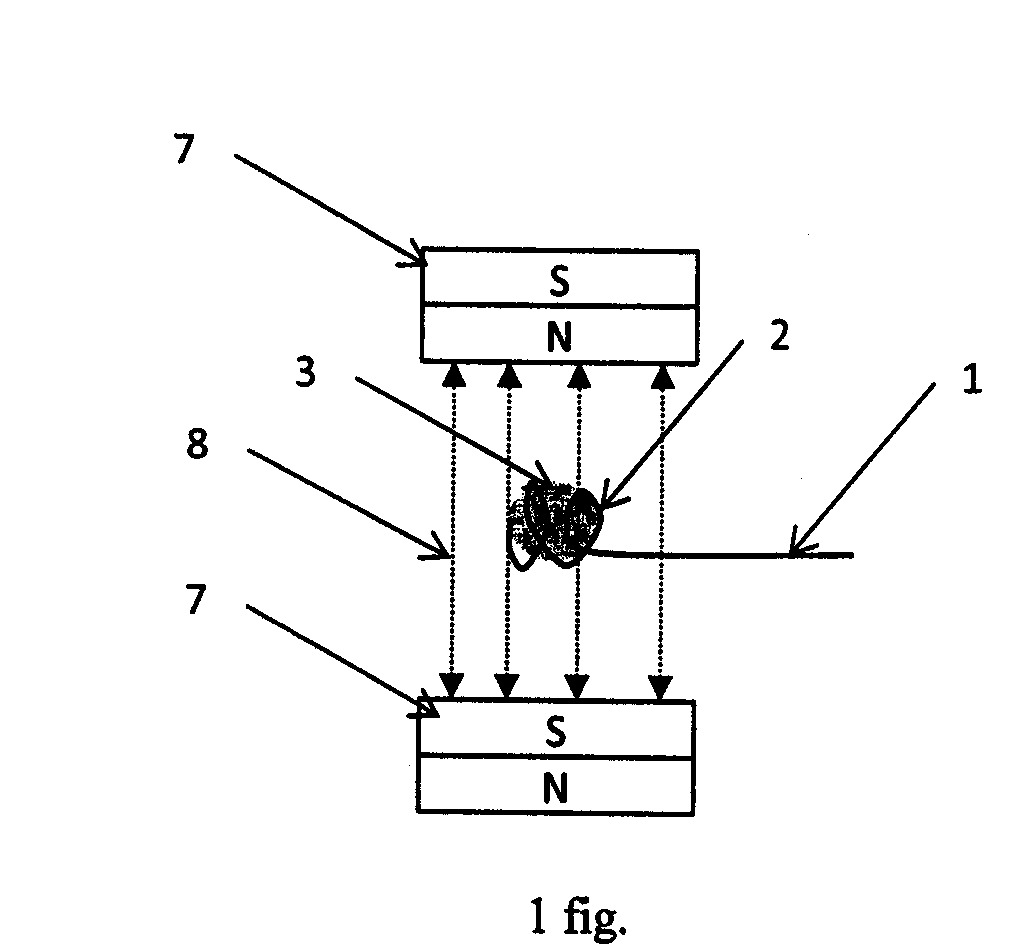

[0008] 1 fig. pavaizduota įrenginys vidiniam kraujagyslių valymui.

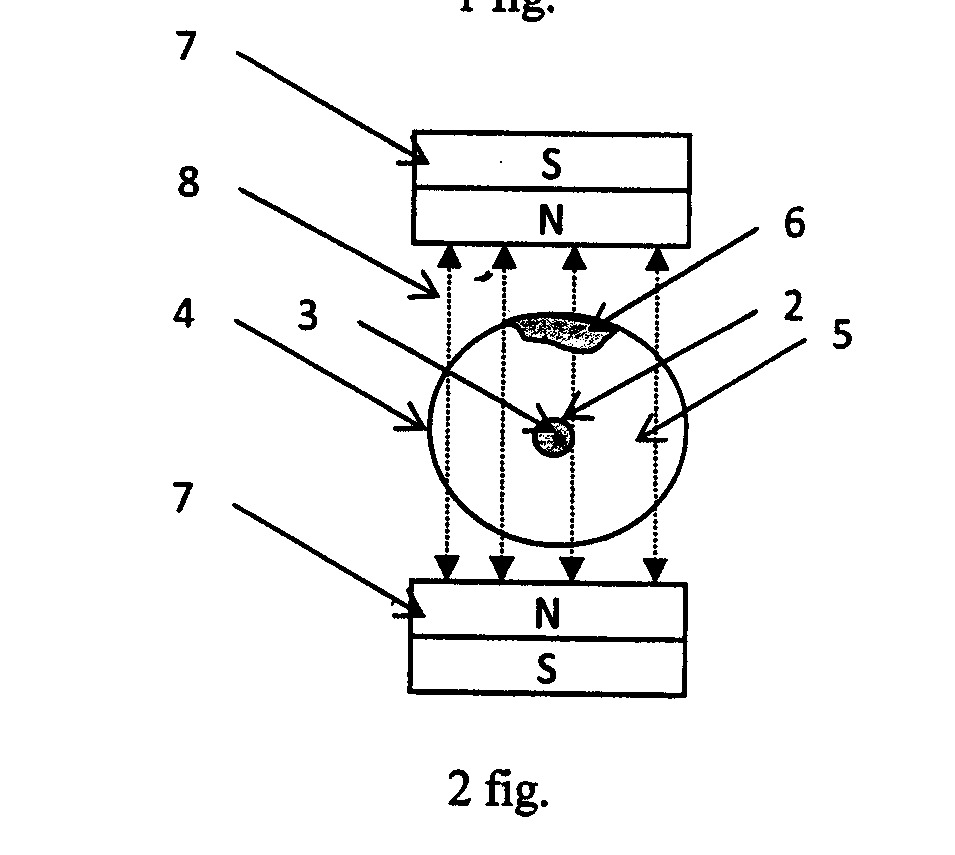

[0009] 2 fig. pavaizduota įrenginio vidiniam kraujagyslių valymui veikimo aplinka.
[0010] Įrenginį sudaro ultragarsinis kateteris 1 su spiralės formos darbine dalimi 2, kurios viduje talpinamos paramagnetinės nano dalelės 3. Kraujagyslės 4 užsikimšimo zonos išorinėje dalyje yra patalpinti elektromagnetai 7 ir generuojamas elektromagnetinis laukas 8.
[0011] Įrenginys veikia taip.
[0012] Ultragarsinis kateteris 1, su spiralės formos darbine dalimi 2, kurios viduje yra patalpintos paramagnetinės nano dalelės 3, įvedamas į uždarą ertmę 4 ( kraujagyslę), kuri yra užpildyta skysta terpe 5 ( krauju). Kateterio 1 spiralės formos darbinė dalis 2 nuvedama iki užsikimšimo vietos kraujagyslėje, kurios išorėje yra išdėstyti elektromagnetai 7 , generuojantys elektromagnetinį lauką 8. Ultragarsinio kateterio 1 spiralės formos darbinė dalis 2, veikiama aukšto dažnio mechaninių virpesių, generuojamų pjezokeitiklio ( brėž. nepavaizduota) sukelia kavitaciją. Kavitacinis procesas pasiskirsto per visą spiralės ilgį radialine kryptimi ir spiralės gale-horizontaliąja kryptimi. Kavitacinio proceso metu skystyje ( kraujyje ) susidaro mikroburbuliukai, kurių sprogimo energija ardo ant vidinių kraujagyslės sienelių esančias apnašas 6 į smulkias, ne vienodo dydžio, mikrodaleles ir dalinai pašalina kraujagyslės užsikimšimą. Paramagnetinės nano dalelės 3, esančios kateterio darbinėje dalyje, kavitacinio proceso atsiradimo metu pasklinda kraujagyslės 4 užsikimšimo vietoje. Tuo pačiu metu paramagnetinės na no dalelės 3, veikiamos elektromagnetų 7 kintamo elektromagnetinio lauko 8, yra sulaikomos elektromagnetinio lauko veikimo zonoje. Elektromagnetiniam laukui 8 veikiant skystoje terpėje (kraujyje) 5 esančias paramagnetines na no daleles 3, padidėja valymo zonos skystos terpės (kraujo) 5 takumas. Dėl padidėjusio takumo atskilusios apnašų frakcijos 6 lieka pasklidusių paramagnetinių nano dalelių 3 ir elektromagnetinio lauko veikimo zonoje. Kintamas elektromagnetinis laukas sukuria pasklidusių paramagnetinių nano dalelių 3 rotacinį judesį, kurios kontaktuodamos tarpusavyje, išorinės trinties poveikyje, glūdina atskilusias atplaišas ir jas susmulkina iki nepavojingo dydžio, kurį organizmas sugeba pašalinti.
[0013] Palyginus su prototipu, nauja konstruktyvinių elementų visuma, panaudojus ultragarsinio kateterio spiralės formos darbinę dalį paramagnetinių na no dalelių įvedimui į kraujagyslės užsikimšimo vietą ir veikiant kintamam elektromagnetiniam laukui, susmulkina atplaišas kraujagyslėje iki nano dydžio, o tai leidžia padidinti kraujagyslių valymo patikimumą bei efektyvumą.
Įrenginys vidiniam kraujagyslių valymui, kurį sudaro paramagnetinės dalelės, kurias gaubia elektromagnetai bei paramagnetinių dalelių įvedimo į uždarą ertmę įtaisas, b e s i s k i r i a n t i s tuo, kad paramagnetinių dalelių įvedimo į uždarą ertmę įtaisas yra ultragarsinis kateteris, kurio darbinė dalis yra spiralės formos su joje patalpintomis paramagnetinėmis dalelėmis, kurios yra mažesnės negu 100 nanometrų.
