[LT] Išradimas priklauso statybos pramonei ir skirtas apkalos lentelių tvirtinimui prie paviršių (fasado, sienų, lubų). Išradimo tikslas - padidinti apkalos lentelių stabilumą, patikimumą, ilgaamžiškumą ir užtikrinti patogų ir nesudėtingą apkalos lentelių montavimą. Pritvirtinus prie paviršiaus vieną tvirtinimo elementų formos profilių, eilę, už profilių laisvųjų galų (3) užkabina pirmą apkalos lentelių eilę, kurios atsiremia į profilių atramines dalis (2), po to į lentelėse išfrezuotus griovelius (įgilinimus) (6) laisvaisiais galais (4) įstato profilius, kurių atraminės dalys (2) atsiremia į griovelių (įgilinimų) (6) briaunas, juos pritvirtina prie paviršiaus, sudarydami antrą profilių eilę, ir, užkabinant lenteles (5) už profilių laisvųjų galų (3), montuoja antrą apkalos lentelių eilę. Be to, taip pat sudaro kiekvieną sekančią profilių eilę ir sumontuoja kiekvieną sekančią apkalos lentelių eilę, prieš tai esančioje lentelių eilėje įstačius profilius, juos pritvirtinus prie paviršiaus ir užkabinus lenteles.
[EN] The invention relates to construction industry and can be used for fixing of ceiling plates to various surfaces. After fixing to surface one row of fixing elements which have ? shaped profile, first row of ceiling plates hang on the free ends (3) of profiles. Mentioned row leans on bearing parts (2) of profiles. Free ends (4) of profiles insert in to milled grooves (recesses) (6) which are placed in plates. Bearing parts (2) of profiles lean on edges of grooves (6). It is fixed to surface and form second row of profiles. Second row of ceiling plates is arrange d by hanging plates (5) on the free ends (3) of profiles. Also form every other row of profiles and arrange every other row of ceiling plates, before inserting profiles in a row of plates, fixing them to a surface and hooking plates.
[0001] Išradimas priklauso statybos pramonei ir skirtas apkalos lentelių tvirtinimui prie paviršių, pavyzdžiui, fasado, sienų, lubų.
[0002] Žinomas sienų ir lubų apkalos lentelių tvirtinimo mazgas, sudarytas iš plastikinio profilio su išilginėmis kiaurymėmis ir dviejų vienodų metalinių kabių, vieną iš kurių tvirtina prie sienos ir plastikinio profilio, o kitą - prie plastikinio profilio ir apkalos lentelės. (žr. LT patentą Nr. 5331, TPK E 04 F 13/00, publ. 2006 m.).
[0003] Panaudojant žinomą tvirtinimo mazgą, apkalos lentelių tvirtinimas nėra pakankamai paprastas, greitas, patogus ir ilgaamžiškas.
[0004] Išradimo tikslas - padidinti apkalos stabilumą, patikimumą, ilgaamžiškumą ir užtikrinti patogų ir nesudėtingą apkalos lentelių montavimą.
[0005] Išradimo esmė yra ta, kad apkalos lentelių tvirtinimo elementas sudarytas iš metalinio ∏ formos profilio su kiauryme centrinėje dalyje, atraminėmis dalimis ir atlenktais į išorę laisvaisiais galais, kurie yra lygūs arba dantyti.
[0006] Išradimo esmė taip pat yra ta, kad pritvirtinus prie paviršiaus vieną tvirtinimo elementų - ∏ formos profilių, eilę, už profilių laisvųjų galų užkabina pirmą apkalos lentelių eilę, kurios atsiremia į profilių atramines dalis, po to į lentelėse išfrezuotus griovelius (įgilinimus) vienais laisvaisiais galais įstato profilius, kurių atraminės dalys atsiremia į griovelių (įgilinimų) briaunas, juos pritvirtina prie paviršiaus, sudarydami antrą profilių eilę, ir, užkabinant lenteles už profilių kitų laisvųjų galų, montuoja antrą apkalos lentelių eilę. Be to, taip pat sudaro kiekvieną sekančią profilių eilę ir sumontuoja kiekvieną sekančią apkalos lentelių eilę, prieš tai esančioje lentelių eilėje įstačius profilius, juos pritvirtinus prie paviršiaus ir užkabinus lenteles.
[0007] Išradimo esmė taip pat yra ta, kad tvirtinimo elementus, ∏ formos profilius, į lentelėse išfrezuotus griovelius (įgilinimus) įstato kas 0,2-1,0 m.
[0008] Išradimo esmė taip pat yra ta, kad profilių atraminės dalys tarp laisvųjų profilių galų ir lentelių sudaro 2-5 mm laisvumą.
[0009] Išradimas iliustruojamas brėžiniais.

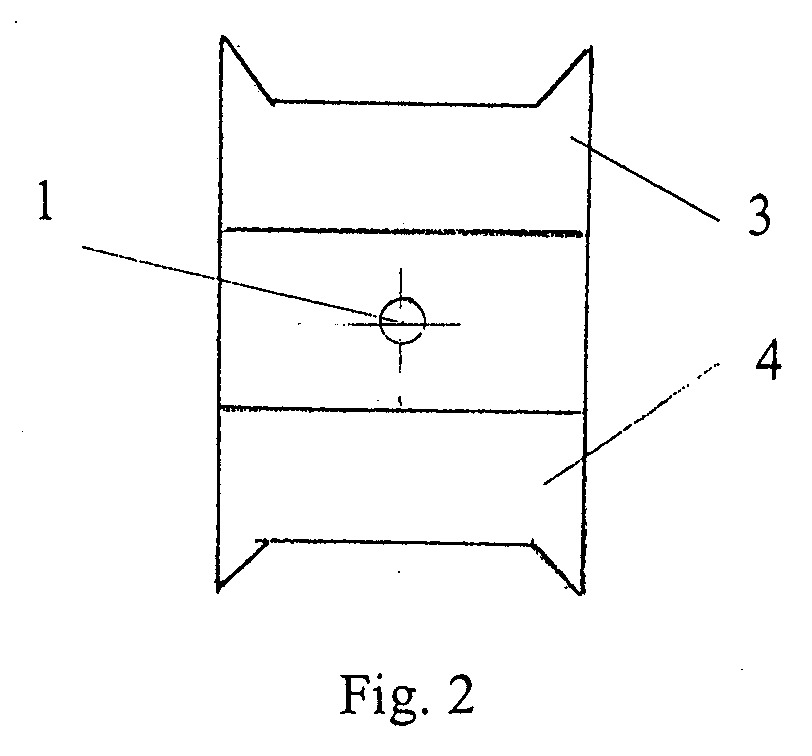

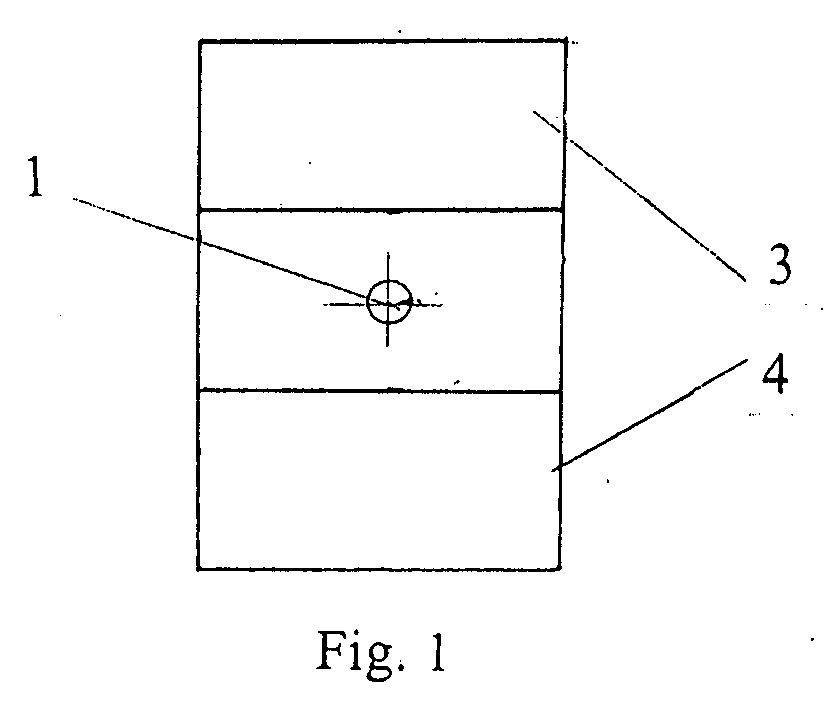

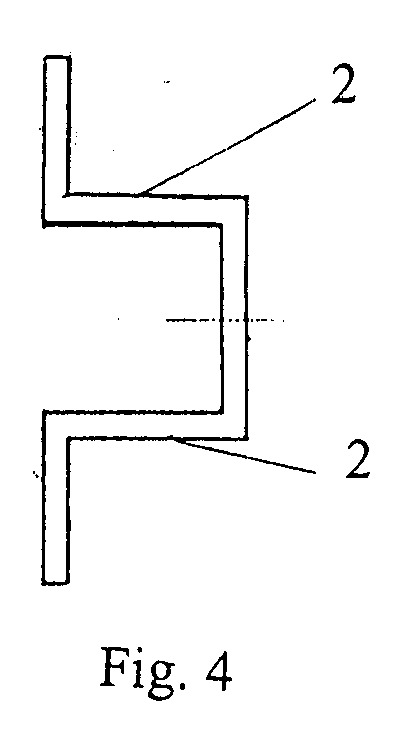

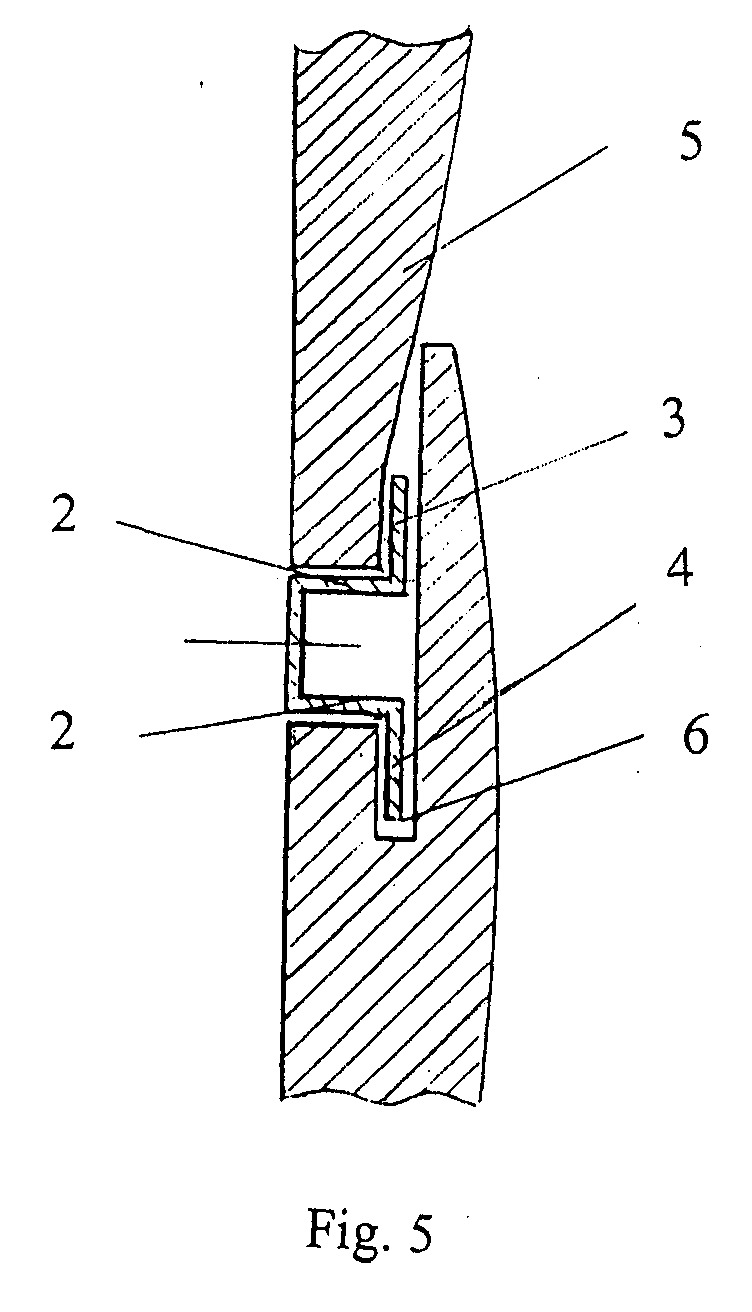

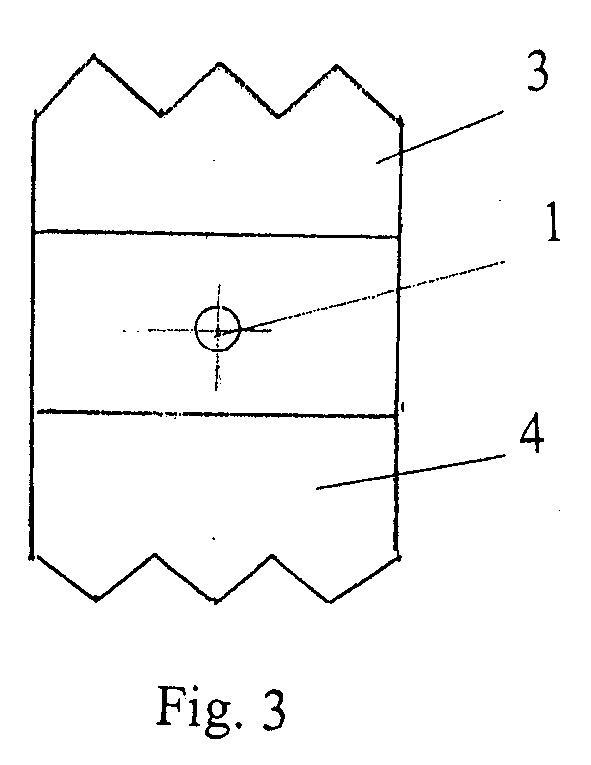

[0010] Fig. 1, 2, 3 - tvirtinimo elementas, vaizdas iš viršaus. Fig. 4 - tvirtinimo elementas, vaizdas iš šono. Fig. 5 - apkalos lentelių montavimo schema.
[0011] Apkalos lentelių tvirtinimo elementas (žr. Fig. 1, 2, 3) yra metalinis. Jis sudarytas iš ∏ formos profilio su centrinėje dalyje išgręžta kiauryme 1 jo pritvirtinimui prie paviršiaus, atraminių dalių 2 ir atlenktųjų į išorę laisvųjų galų 3, 4. Laisvieji profilio galai 3, 4 gali būti lygūs (Fig. 1) ar dantyti (Fig. 2, 3). Jei mediena yra žemesnės kokybės, ji gali skilti, todėl apkalos lentelių montavimui geriau naudoti profilius, kurių laisvieji galai dantyti.
[0012] Apkalos lentelių montavimui tvirtinimo elementus - ∏ formos profilius tvirtina prie paviršiaus (su pasluoksniu ar be pasluoksnio), pavyzdžiui, prie fasado, sienos ar lubų. Jei paviršius nelygus, jį išlygina pasluoksniu, kuriam naudoja medžio tašelius ar plokštes. Profilių padėtis gali būti įvairi: vertikali, kai laisvasis galas 3 nukreiptas į viršų, 4 - į apačią; horizontali, kai laisvasis galas 3 nukreiptas į kairę pusę, 4 - į dešinę pusę. Be to, profiliai gali būti tvirtinami ir pasukti kampu. Nuo profilių padėties priklauso apkalos lentelių išdėstymas (kryptis), sumontavimas.
[0013] Pagal pažymėtą, pavyzdžiui, horizontalią liniją prie paviršiaus kas 0,2-1,0 m per profilių centrinėje dalyje esančią kiaurymę 1 prisuka arba prikala profilius, kurių vieni laisvieji galai 3 nukreipti į viršų, o kiti 4 - į apačią. Tokiu būdu sudaro vieną apatinę horizontalią profilių eilę. Pritvirtinus vieną profilių eilę už jų laisvųjų galų 3, nukreiptų į viršų, užkabinant lenteles 5, montuoja pirmą apkalos lentelių eilę. Patikimai ir tvirtai užkabintos lentelės atsiremia į atramines profilių dalis 2. Po to, sekančios profilių eilės sudarymui, į lentelių 5, sudarančių pirmą apkalos lentelių eilę, išfrezuotus griovelius (įgilinimus) 6 laisvaisiais galais 4, nukreiptais į apačią, įstato profilius ir pritvirtina prie paviršiaus. Profiliai atramine dalimi 2 atsiremia į griovelių (įgilinimų) 6 briaunas. Antrą apkalos lentelių eilę montuoja kaip ir pirmą, taip pat lenteles užkabinant už profilių, sudarančių antrą eilę, laisvųjų galų 3, nukreiptų į viršų. Analogiškai sumontuotom apkalos lentelių pirmoms dviem eilėm, montuoja trečią apkalos lentelių eilę, įstatydami profilių laisvuosius galus 4 į griovelius (įgilinimus) 6, išfrezuotus lentelėse, sudarančio se antrą apkalos lentelių eilę, profilius pritvirtindami prie paviršiaus ir už jų laisvųjų galų 3 užkabindami lenteles. Analogiškai montuoja kiekvieną sekančią apkalos lentelių eilę.
[0014] Užkabintos už profilių laisvųjų galų 3 lentelės atsiremia į profilių atramines dalis 2, dėl ko atraminės profilio dalys 2, tarp profilių laisvųjų lygių ar dantytų galų ir lentelių medienos plėtimuisi ir traukimuisi sudaro 2-5 mm laisvumą.
[0015] Pareikštas techninis sprendimas sudaro galimybę patikimai, tvirtai, nesudėtingai, lengvai ir greitai montuoti apkalos lenteles ant bet kokių paviršių - tinkuotų, medinių, betoninių ar plytinių be didelių materialinių sąnaudų. Materialines sąnaudas žymiai sumažina apkalos lentelių montavimui reikalingas mažas tvirtinimo elementų kiekis, nes lentelės tik užkabinamos, o tvirtinami prie paviršiaus tik tvirtinimo elementai. Panaudojant apkalos lentelių montavimui 11 formos profilius, išvengiama lentelių pažeidimų, taip pat sudaroma galimybė medienai normaliai plėstis bei trauktis, ir tai užtikrina tvirtą, stabilią ir ilgaamžišką paviršiaus (fasado, sienos, lubų) apkalą, nepriklausomai nuo aplinkos temperatūrų kaitos ir drėgmės.
1. Apkalos lentelių tvirtinimo elementas, susidedantis iš profilio, besiskiriantis tuo, kad jis sudarytas iš ∏ formos profilio su kiauryme (1) centrinėje dalyje, atraminėmis dalimis (2) ir atlenktais į išorę laisvaisiais galais (3), (4).
2. Apkalos lentelių tvirtinimo elementas pagal 1 punktą, besiskiriantis tuo, kad profilių laisvieji galai (3), (4) yra lygūs.
3. Apkalos lentelių tvirtinimo elementas pagal 1 punktą, besiskiriantis tuo, kad profilių laisvieji galai (3), (4) yra dantyti.
4. Tvirtinimo elemento panaudojimas būdas, pritvirtinant profili prie paviršiaus, besiskiriantis tuo, kad, pritvirtinus prie paviršiaus vieną tvirtinimo elementų, ∏ formos profilių, eilę, už profilių laisvųjų galų (3) užkabina pirmą apkalos lentelių eilę, kurios atsiremia į profilių atramines dalis (2), po to į lentelėse išfrezuotus griovelius (įgilinimus) (6) laisvaisiais galais (4) įstato profilius, kurių atraminės dalys (2) atsiremia į griovelių (įgilinimų) (6) briaunas, juos pritvirtina prie paviršiaus, sudarydami antrą profilių eilę, ir, užkabinant lenteles už profilių laisvųjų galų (3), montuoja antrą apkalos lentelių eilę; be to, taip pat sudaro kiekvieną sekančią profilių eilę ir sumontuoja kiekvieną sekančią apkalos lentelių eilę, prieš tai esančioje lentelių eilėje įstačius profilius, juos pritvirtinus prie paviršiaus ir užkabinus lenteles.
5. Tvirtinimo elemento panaudojimo būdas pagal 4 punktą, besiskiriantis tuo, kad tvirtinimo elementus, ∏ formos profilius, į lentelėse išfrezuotus griovelius (įgilinimus) (6) įstato kas 0,2-1,0 m.
6. Tvirtinimo elemento panaudojimo būdas pagal 4 punktą, besiskiriantis tuo, kad profilių atraminės dalys (2) tarp laisvųjų profilių galų (3), (4) ir lentelių sudaro 2-5 mm laisvumą.
