[LT] Išradimas priklauso valymo įrenginiams.@Grunto valymo nuo naftos produktų įrenginys, turintis dvi pirmas (7) ir antras (12) plovimo talpų pakopas bei grunto priėmimo talpas (1) su grotelėmis (2). Šios talpos sujungtos su išvalytos naftos priėmimo talpomis (15, 15A), sujungtomis tarpusavyje. Visose talpose sumontuoti oro-garo kolektoriai (19, 19a, 19b, 19c, 19d) su purkštuvais (18, 18a,18b, 18c, 18d), o grunto priėmimo ir vandens kolektorių (3) su purkštuvais (4) talpose (7, 12, 15, 15a) įrengti ežektoriniai siurbliai (9, 23, 23a, 29). Talpas sujungia ežektorinių siurblių vamzdžiai ir oro-garo(21) vandens (10) bei kanalizacijos (25) linijos. Antros pakopos plovimo talpa (12) sujungta su išvalyto grunto priėmimo talpa.
[EN] The invention relates to cleaning devices.@A device for cleaning of ground from petroleum products comprises two first (7) and second (12) stages of washing capacities and capacities (1) for containing the ground with grids (2). These capacities are connected to the containing capacities (15, 15A) for the cleaned petroleum which are interconnected. Air-steam collectors (19, 19a, 19b, 19c, 19d) with sprays (18,18a,18b,18c,18d) are made in all the capacities. Jet pumps (9, 23, 23a, 29) are disposed in the capacities (7, 12, 15, 15a) for containing of the ground and of water drums (3) with sprays (4). The capacities are joined by the pipes of the jet pumps and by the lines of the air-steam (21), water (10) and sewerage system (25). The washing capacity (12) is connected to the containing capacity of the cleaned ground.
[0001] Išradimas priskiriamas prie įrenginių, galinčių atlikti smulkių, granuliuotų bei gabalinių medžiagų valymą šlapiu būdu, o būtent naftos produktų išvalymą vandeniu.
[0002] Tokie įrenginiai nėra plačiai žinomi, bet paminėtinas vokiečių firmos KHD HUMBOLDT WEDAG AG technologinis įrenginys grunto valymui nuo naftos produktų. Šis grunto valymo nuo naftos produktų įrenginys susideda iš apšildomos grunto priėmimo talpos su grotelėmis. Mažiausiai du siurbliai perduoda pašildytą valomą masę į maceratorių, kur vyksta masės homogenižavimas. Naftos produktai su gruntu bei atliekomis perduodami į parengtinio kondensavimo talpą, iš kurios masė teka į spiralinį šilumokaitį, po to į kondensavimo talpą su flokuliantu. Iš šios kondensavimo talpos masė perduodama į trifazę centrifūgą, kurioje vyksta naftos produktų atskyrimas nuo grunto. Dalinai išvalyti naftos
[0003] produktai išteka į sukaupimo rezervuarą, o gruntas šnekiniu transporteriu pašalinamas. Iš sukaupimo'
[0004] rezervuaro dalinai išvalyti naftos produktai perduodami į lėkštinį šilumokaitį, kur atsiskiria kondensatas ir naftos produktai. Naftos produktai dar papildomai perduodami į lėkštinį separatorių, kur vyksta galutinis naftos produktų ir kondensato atsiskyrimas. Išvalyti naftos produktai perduodami iš lėkštinio separatoriaus
[0005] ir trifazės centrifūgos surenkami į talpą. Šis grunto valymo nuo naftos produktų įrenginys yra labai sudėtingos konstrukcijos, susideda iš sudėtingų ir brangių įrengimų i-r labai sudėtinga jo eksploatacija.
[0006] Minėti trūkumai pašalinami šiuo išradimu, kur valymo blokas sudarytas iš pirmos (7) ir antros (12) pakopos plovimo talpų, iš kurių pirmoji talpa (7) vamzdžiu (5) su sklende (6) sujungta su grunto priėmimo talpa (1) su grotelėmis (2), o visos talpos vamzdynas (22, 22a, 22b) sujungtas su mažiausiai dviem išvalytos naftos produktų priėmimo talpomis (15, 15a), kurios sujungtos tarpusavyje vamzdžiu (16) bei turi talpų viršuje išvalytos naftos siurbimo vamdžius (17, 17a), be to visose šiose talpose (1, 7, 12, 17, 17a) apatinėje jų dalyje sumontuoti purkštuvai (18, 18a, 18b, 18c), prijungti prie oro - garo kolektorių (19, 19a, 19b, 19c) , kurie vamzdynais (20, 20a, 20b, 20c) sujungti su oro - garo linija (21), o grunto priėmimo talpoje (1) prieš groteles (2) įrengtas purkštuvas (4) su vandens kolektoriumi (3), kuris vamzdžiu (13) sujungtas su vandens tiekimo linija (10), o talpose (7, 12, 15, -15a) žemiau oro - garo kolektorių (19a, 19b, 19c, 19d) įrengti ežektoriniai siurbliai (9, 23, 23a, 29), kurie nors tiesiogiai nesujungti tarpusavyje, bet būtent ežektorinis siurblys (9) sumontuotas pirmos pakopos plovimo talpoje (7), vamzdžiu (8) sujungtas su antros pakopos plovimo talpa (12), o ežektorinis siurblys (29) sumontuotas antros pakopos plovimo talpoje ( 12) per vamzdį ( 28) sujungtas su išvalyto grunto priėmimo talpa ( 16), ežektoriniai siurbliai ( 23, 23a) įrengti išvalytos naftos produktų priėmimo talpose ( 15, 15a) vamzdžiais ( 24, 24a) sujungti su kanalizacijos linija ( 25), kuri dar vamzdžiu ( 27) sujungta su išvalyto grunto priėmimo talpa ( 26), o išvalytos naftos produktų priėmimo talpos ( 15, 15a) vamzdžiais ( 22, 22a) prijungtais apatinėje talpos dalyje sujungtos su grunto priėmimo talpa ( 1), be to visos talpos ( 1, 7, 12, 15, 15a) viršutinėje jų dalyje sujungtos - su ventiliaciniu vamzdžiu ( 30). Visi naudojami ežektoriniai siurbliai ( 9, 23, 23a, 29) yra skirtingo pajėgumo.

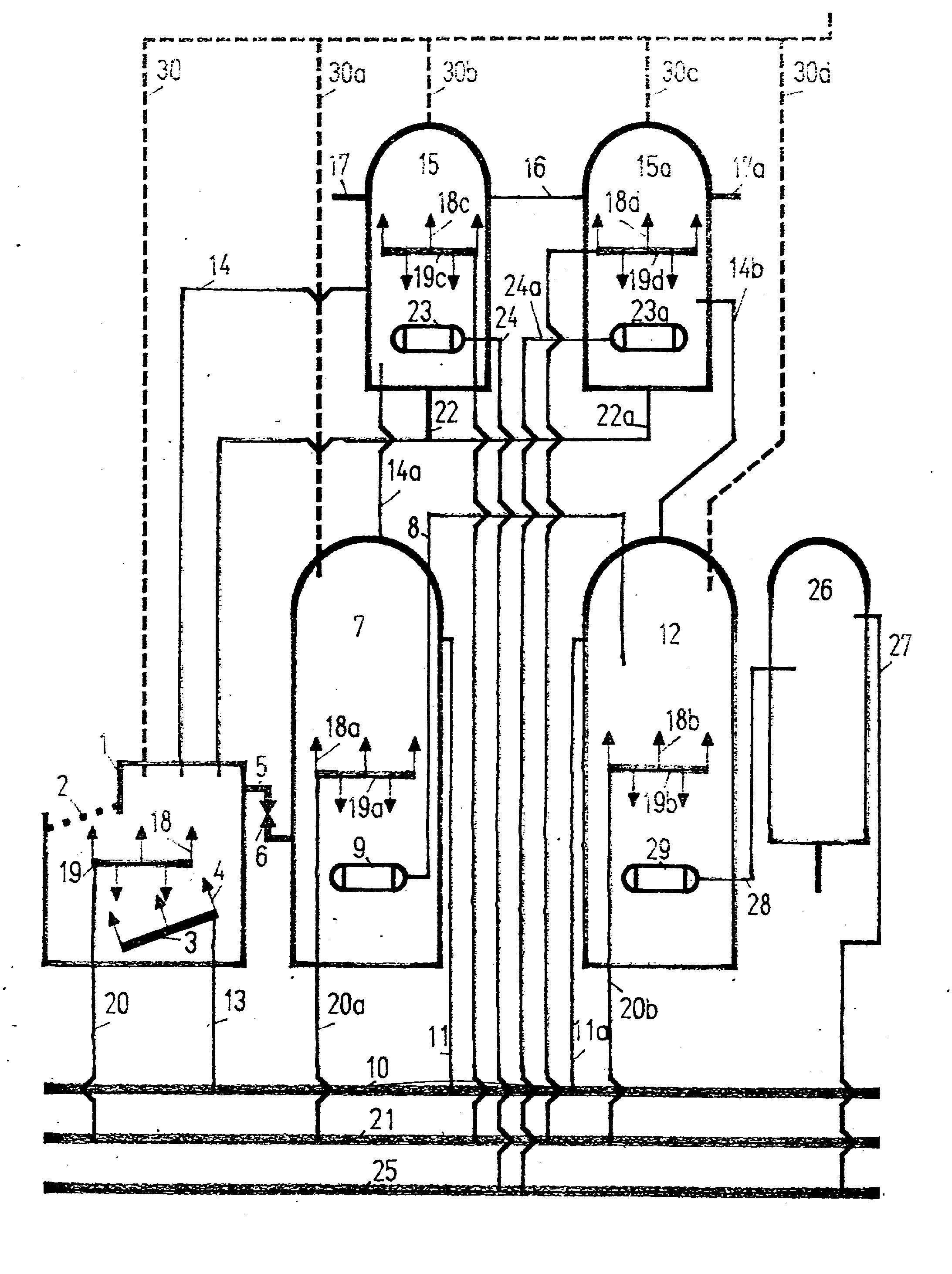

[0007] Tolimesniam grunto valymo nuo naftos produktų įrenginio aprašymo paaiškinimui pridedama technologinė schema.
[0008] Grunto valymo nuo naftos produktų įrenginys sudarytas iš grunto priėmimo talpos ( 1) su grotelėmis ( 2). Jos viduje įrengtas vandens kolektorius ( 3) su purkštuvais ( 4). Ši talpa vamzdžiu ( 5) su sklende ( 6) sujungta su pirmos pakopos plovimo talpa ( 7). Pirmos ( 7) ir antros ( 12) pakopos plovimo talpas jungia vamzdis ( 8) prijungtas ežektorinio siurblio ( 9), kuris įmontuotas pirmos pakopos plovimo talpoje ( 7). Vandens tiekimo linija ( 10) vamzdžiais ( 11, 11a) sujungta su pirmos ( 7) ir antros ( 12) pakopos plovimo talpomis, bei vamzdžių ( 13) su vandens kolektoriumi ( 3) įrengtu priešais groteles ( 2) grunto priėmimo talpoje ( I). Talpos ( 1, 7) vamzdžiais ( 14, 14a) sujungtos su išvalytos naftos priėmimo talpa ( 15), o talpa ( 12), vamzdžiu ( 14b) su talpa ( 15a). Išvalytos naftos priėmimo talpa ( 15) vamzdžiu ( 16) sujungta su antra išvalytus naftos produktus priėmimo talpa ( 15a). Jos abi viršutinėje dalyje turi išvalytos naftos išleidimo vamzdžius ( 17, 17a). Visose minėtose talpose ( 1, 7, 12, 15, 15a) įrengti oro - garo kolektoriai ( 19, 19a, 19b, 19c) su purkštuvais ( 18, 18a, 18b, 18c). Kolektoriai ( 19, 19a, 19b, 19c) vamzdžiais ( 20, 20a, 20b, 20c) prijungti prie oro - garo linijos ( 21). Išvalytos naftos produktų priėmimo talpos ( 15, 15a) vamzdžiais ( 22, 22a) sujungtos su grunto priėmimo talpa ( 1). Ežektoriniai siurbliai ( 23, 23a) įrengti išvalytos naftos priėmimo talpose ( 15, 15a) vamzdžiais ( 24, 24a) sujungti su kanalizacijos linija ( 25), prie kurios vamzdžių ( 27) dar prijungta ir išvalyto grunto priėmimo talpa ( 26). Išvalyto grunto priėmimo talpa ( 26) vamzdžiu ( 28) sujungta su ežektoriniu siurbliu ( 29) įrengtu viduje antros pakopos plovimo talpoje ( 12). Visos talpos ( 1, 7, 12, 15 ir 15a) viršutinėje jų dalyje prijungti ventiliacijos vamzdžiais ( 30, 30a, 30b, 30c, 30d) .
[0009] Grunto valymo nuo naftos produktų įrenginys dirba šiuo būdu. Įjungiami oro - garo ( 19, 19a, 19b, 19c) kolektoriai ir vandens kolektorius ( 3). Iš vandens tiekimo linijos ( 10) paleidžiamas vanduo, o iš oro - garo linijos (21), oras - garas. Vanduo per kolektorių
[0010] (3) ir purkštuvus (4) patenka į talpą (1). Oras - garas per kolektorius (19, 19a, 19b, 19c, 19d) ir purkštuvus
[0011] (18, 18a, 18b, 18c, 18d) į talpas. Pirmos (7) ir antros (19) pakopos plovimo talpos užpildomos 1/3 vandens per vamzdžius (11, 11a) iš vandens tiekimo linijos (10). Valomas gruntas suberiamas ant grotelių (2). Smulkūs grunto gabalai subyra 4 vidų grunto priėmimo talpos (1), o stambūs, nuplovus vandeniu, pašalinami. Oras - garas bei vanduo grunto priėmimo talpoje (1) sukelia stiprų sukimosi procesą, daužo grunto daleles ir ko pasekoje sudūžta kevalas grunto dalelių apsuptų nafta. Atplėštos naftos dalelės nuo grunto kartu su oru pakyla 4 viršų ir vamzdžiu (14) patenka 4 išvalytos naftos priėmimo talpą
[0012] (15), o visa oro - garo, vandens, grunto masė per vamzd4 (5) su sklende (6) patenka 4 pirmos pakopos plovimo talpą (7). Čia vyksta analogiškas procesas. Reikalui esant sklendė (6) gali būti uždaroma, ko pasekoje talpoje (7) pakyla spaudimas ir valymo procesas suaktyvėja. Naftos produktai atskiriami nuo grunto ir vamzdžių (14a) 4 išvalytos naftos produktų priėmimo talpą (15), o visa 'kita. masė ežektoriniu siurbliu (9) per prijungtą prie jo vamzd4 (8) perduodama 4 antros pakopos plovimo talpą (12). Antros pakopos plovimo talpoje (12) vyksta analogiškas procesas, o išvalyti naftos produktai vamzdžiu (14b) suteka 4 kitą išvalytų naftos produktų priėmimo talpą (15a). Likęs talpoje (12) išvalytas gruntas su vandeniu ežektoriniu siurblių (29) per vamzdį ( 28) perpumpuojamas į išvalyto grunto priėmimo talpą ( 26). Nusistovėjus šioje talpoje ( 26) gruntui ir vandeniui, vanduo vamzdžiu ( 27) nuleidžiamas į kanalizacijos liniją ( 25), o gruntas per vamzdį ( 31) išmetamas. Išvalyti naftos produktai susikaupia išvalytų naftos produktų priėmimo talpose ( 15, 15a), nusistovi. Vanduo mažo pajėgumo ežektoriniais siurbliais ( 23, 23a) per vamzdžius ( 24, 24a) pastoviai išsiurbiamas į kanalizacijos liniją ( 25), o išvalyti naftos produktai vamzdžiu ( 16) gali tekėti iš vienos talpos į kitą. Prisipildžius abiems talpoms ( 15, 15a), išvalyti naftos produktai slegia apačioje esantį vandenį, kuris per apačioje prijungtus vamzdžius ( 22, 22a) pradeda tekėti į grunto priėmimo talpą ( 1)/ o tai ir yra signalas išvalytų naftos produktų atsiurbimui per vamzdžius ( 17, 17a). Prie visų talpų ( 1, 7, 12) ir išvalytų naftos produktų surinkimo talpų ( 15, 15a) prijungti ventiliacijos vamzdžiai ( 30, 30a, 30b, 30c, 30d), per kuriuos išmetamas technologiniame procese dalyvavęs oras - garas. Šiltam orui esant naudojamas oras, o atvėsus garas.
[0013] Grunto valymo nuo naftos produktų įrenginys labai paprastos konstrukcijos, kompaktiškas, nesudėtingi įrengimai ir lengva ekslpoatacija, pigus. Technologinis procesas nereikalauja naudoti kitų medžiagų. Gruntas išvalomas nuo naftos iki 1 %.
1. Grunto valymo nuo naftos produktų įrenginys sudarytas iš grunto priėmimo talpos su grotelėmis, valymo bloko bei išvalytos naftos ir grunto priėmimo talpos, tarpusavyje sujungtų vandens, garo bei valomo grunto perdavimo vamzdžiais, besiskiriantis tuo, kad valymo blokas sudarytas iš pirmos ( 7) ir antros ( 12) pakopos plovimo talpų, iš kurių pirmoji talpa ( 7) vamzdžiu ( 5) su sklende ( 6) sujungta su grunto priėmimo talpa ( 1) su grotelėmis ( 2), o visos talpos vamzdynas ( 22, 22a, 22b) sujungtas su mažiausiai dviem išvalytos naftos produktų priėmimo talpomis ( 15, 15a), kurios sujungtos tarpusavyje vamzdžiu ( 16) bei turi talpų viršuje išvalytos naftos siurbimo vamdžius ( 17, 17a), be to visose šiose talpose ( 1, 7, 12, 17, 17a) apatinėje jų dalyje sumontuoti purkštuvai ( 18, 18a, 18b, 18c) prijungti prie oro - garo kolektorių ( 19, 19a, 19b, 19c) , kurie vamzdynais ( 20, 20a, 20b, 20c) sujungti su oro - garo linija ( 21), o grunto priėmimo talpoje ( 1) prieš groteles ( 2) įrengtas purkštuvas ( 4) su vandens kolektoriumi ( 3), kuris vamzdžiu ( 13) sujungtas su vandens tiekimo linija ( 10), o talpose ( 7, 12, 15, 15a) žemiau oro - garo kolektorių ( 19a, 19b, 19c, 19d) įrengti ežėktoriniai siurbliai ( 9, 23, 23a, 29), kurie nors tiesiogiai nesujungti tarpusavyje, bet būtent ežėktorinis siurblys ( 9) sumontuotas pirmos pakopos plovimo talpoje ( 7), vamzdžiu ( 8) sujungtas su antros pakopos plovimo talpa ( 12), o ežektorinis siurblys ( 29) sumontuotas antros pakopos plovimo talpoje ( 12) per vamzdį ( 28) sujungtas su išvalyto grunto priėmimo talpa ( 16), ežektoriniai siurbliai ( 23, 23a) įrengti išvalytos naftos produktų priėmimo talpose ( 15, 15a) vamzdžiais ( 24, 24a) sujungti su kanalizacijos linija ( 25), kuri dar vamzdžiu ( 27) sujungta su išvalyto grunto priėmimo talpa ( 26), o išvalytos naftos produktų priėmimo talpos ( 15, 15a) vamzdžiais ( 22, 22a) prijungtais apatinėje talpos dalyje sujungtos su grunto priėmimo talpa ( 1), be to visos talpos ( 1, 7, 12, 15, 15a) viršutinėje jų dalyje sujungtos su ventiliaciniu vamzdžiu ( 30, 30a, 30b, 30c, 30d).
2. Įrenginys pagal punktą 1, besiskiriantis tuo, kad naudojami ežektoriniai siurbliai ( 9, 23, 23a, 24) yra skirtingo pajėgumo.
