[LT] Būdas ir įranga skirti požeminių ir antžeminių vamzdynų neišardomam jungimui bei izoliavimui nuo drėgmės. Sujungiant vamzdžių atkarpas, jungties ertmę uždengia išoriniu apvalkalu, uždedant movą, kurios galai sandarinami sandarinimo žiedais, o ertmė užpildoma izoliacine medžiaga. Charakteringa tai, kad išorinį movos apvalkalą daro didesniu už jungiamųjų vamzdžių izoliacijos apvalkalų išorinius skersmenis tiek, kad iš abiejų išorinio apvalkalo galų su įvarža įmontuoja po du sandarinančius žiedus ir tarpą tarp jų užpildo sandarinančia medžiaga. Be to, neašiniuose sujungimuose movos apvalkalo galuose padaro mažiausiai po vieną raukšlę, kuri atlieka sandarinančio žiedo funkciją. Tuo atveju galuose montuoja po vieną žiedą. Žiedai gali būti perpjauti įstrižu pjūviu, kuris leidžia glotnų prispaudimą tiek prie vamzdžių paviršių, tiek susispausti pjūvio briaunoms, tuo laiduojamas didesnis sandarumas. Be to, žiedų viename gale yra 2 - 3 mm užuovarta, laiduojanti įvaržą.
[EN] The method and the device are designated to a fixed joint of an overground pipe-line and a moisture insulation. In order to joint parts of a pipe, the joint area is covered with an external cover by fixing a coupling, the ends of which are sealed by seal rings and a cavity of which is filled with an insulate material. According to the invention the external cover of the coupling is formed larger than external diameters of the insulate covers of the connected pipes so that two sealing rings are mounted on the both of ends of the external cover, and the space between the ends is filled with a sealing material. Besides, at least one fold, which acts as seal ring, is made on the ends of the coupling at its nonaxial joint. In this case, by ones ring is mounted in the ends. The rings may be cut across that allows smooth pressing against the pipe surfaces and allows to compress section edges, thus the desired leak-proofness is achieved. Besides, on the one end of the rings there is a projection of 2 - 3 mm.
[0001] drėgmės technikos sričiai ir gali būti taikomas tiek požeminių, tiek antžeminių vamzdynų tiesimo darbuose.
[0002] izoliaciniu sluoksniu ir apvalkalu užmauna movą, po to antikorozinio apvalkalo galą išplečia, įdeda hermetinantj žiedą ir apvalkalą suspaudžia suspaudimo įtaisu [SU 1613778, M. F 16L 13/14].
[0003] Yra žinomas dar vienas būdas, kuriuo vamzdžius deformuoja sandarinančiais antgaliais [RU 2023931, kl. F 16L13/14], bet čia antgaliams tvirtinti reikalinga dar sudėtingesnė jranga, kuri ir energijos daugiau sunaudoja.
[0004] tuo, kad tarp jungiamųjų vamzdžių jdeda tvorę, po to užmauna išorės apvalkalą ir jo galus suspaudžia kūginiais iiedab. Tačiau ir čia kūginiams žiedams užmauti reikia įtaiso.
[0005] Šio išradimo tikslas - padidinti vamzdžių įvairaus diametro sandorų patikimumą, supaprastinti technologinius veiksmus bei jranga,užtikrinti tinkamą montažą ir atsparumą bet kokiam aplinkos poveikiui.
[0006] Tai pasiekiama tuo, kad išorinj movos apvalkalą padaro didesniu už jungiamųjų
[0007] 0
[0008] galų galima /montuoti po du sandarinančius žiedus ir erdvę užpildo izoliacinių užpildu.
[0009] padaro mažiausia: po vienos raukšlės banguotą sritį, ertme tarp raukšlių bei tarp raukšlių ir žiedo užpildo sandarinančia medžiaga ir po to galus uždaro ir sandarina įmontuodami po vieną sandarinanti žiedą.
[0010] Jungiant iš anksto sumontuotus ir suvirintus vamzdžius, pavyzdžiui, remonto metu, išoriniam movos apvalkale padaro įstrižą pjūv) ir pjūvio briaunas paslenka viena kitos atžvilgiu, kol jos glotniai susiglaudžia, po to ertmę užpildo sandarinančia medžiaga ir apgaubia termiškaisusįtraukiančia plėvele.
[0011] Sandarinantys žiedai yra vienodi. Kiekvienas žiedas yra cilindro formos, kurio vienam gale padaryta kūginė nuopjova p= 30 - 45°, kitas galas turi užuovartą 5 = 2- 3mm, tai padidina jvaržą ir montuojant besideformuojanti užuovarta pagerina sandarumą. Be to žiedo Šonas yra perpjautas taip, kad pjūvio plokštuma su plokštuma, einančia per išilginęžiedo ašį sudaro kampą a = 30 - 45°.
[0012] Movos išorinio apvalkalo abejuose galuose yra mažiausiai vienos raukšlės banguota sritis.
[0013] Išorinis movos žiedas perpjautas jstrižu pjūviu, kurio plokštumos, einančios nuo apvalkalo apskritimo centro per galinius pjūvio taškus, sudaro kampą y = 20 -120°.
[0014] 1 lig. pavaizduotas bendras vamzdžių jungimo vaizdas su sandarinančiais žiedais ir išorės apvalkalu, 2 fig. pavaizduota pradinė vamzdžių jungimo padėtis, 3 fig.pavaizdota sandarinančių žiedų montavimo tvarka, 4 fig. pavaizduotas sandarinančiojo žiedo skersinis pjūvis, 5 fig. pavaizduotas išorinis apvalkalo gaio sandarinimassandarinimo iiedais, 6 fig. parodytas movos išorinis apvalkalas su banguotomi sritimis, 7a ir 7b figūrose pavaizduota kalp^sajidarinamas su banguota sritimi apvalkalo galas, 7a figūroje parodytas vamzdžių pjūvis, o 7b figūroje - tų vamzdžių vaizdas iš galo, 8 fig. pavaizduotas išorinio apvalkalo vaizdas su pjūviu šone, 9 fig. pavaizduota mova su perpjautu išorės žiedu ir aptrauktu termiškaisusitraukiančia plėvele.

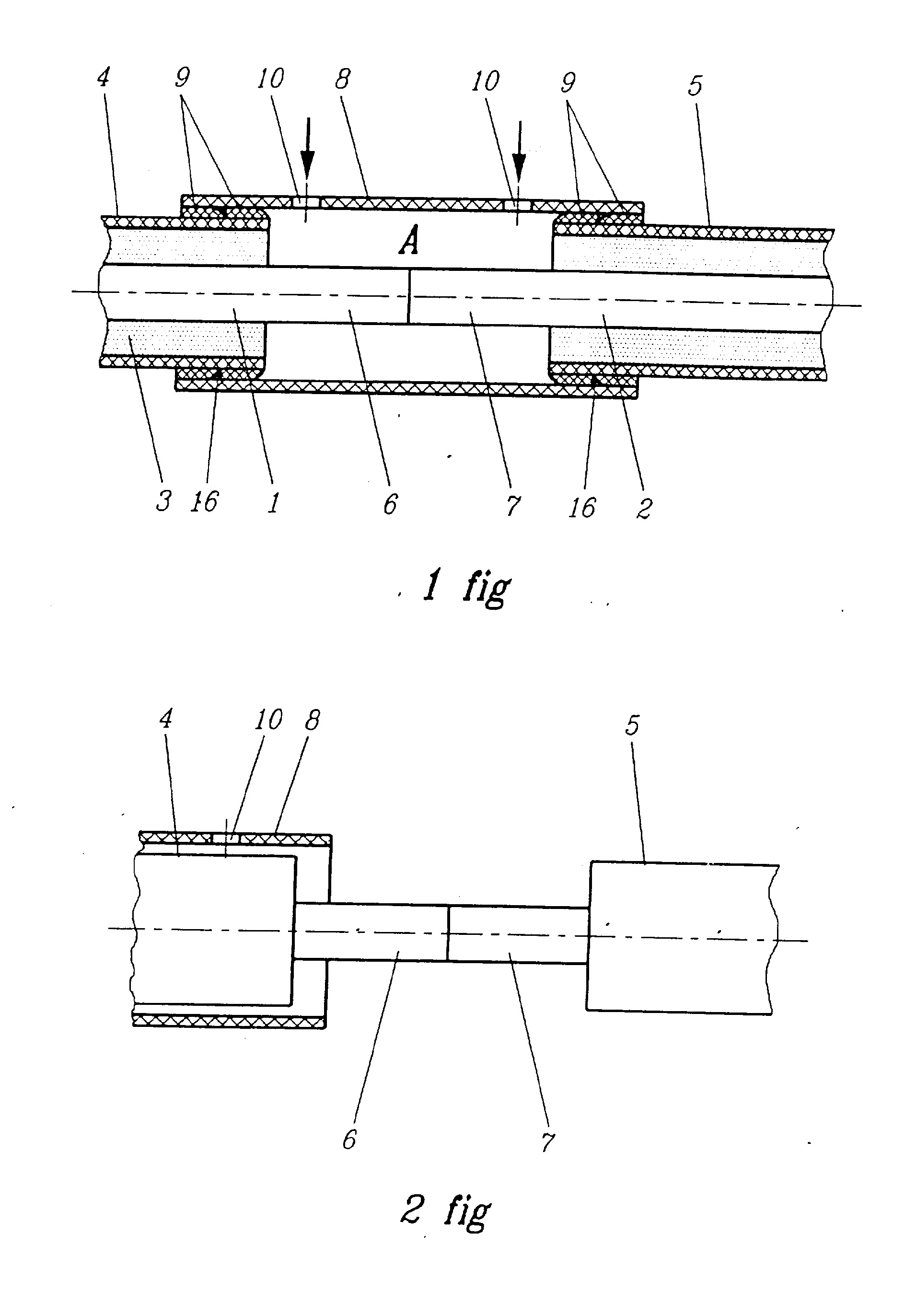

[0015] Būdas įgyvendinamas įranga, kuri pavaizduota 1 figūroje, jranga susideda iš dviejų jungiamųjų vamzdžių atkarpų 1 ir 2, kurie padengti izoliaciniu sluoksniu 3. Izoliacinis sluoksnis 3 uždengtas apvalkalais 4 ir 5. Jungiamųjų vamzdžių galai 6 ir 7 neizoliuoti todėl, kad sudarytų ertmę A jų suvirinimui. Ertmė A izoliuojama mova, kurtą sudaro išorės apvalkalas 6, kurio galuose įmontuoti keturi žiedai 8. Visi žiedai 9 vienodi. Apvalkale 8 yra skylė 10 ertmei A užpildyti izoliacine medžiaga.
[0016] Sandarinimo žiedas 9 yra cilindro formos ir padarytas iš izoliacinės standžios medžiagos kaip ir vamzdžio išorės apvalkalas (žiūr. 4 lig.). Žiedo 9 vienam gale padaryta kūginė nuopjova p= 30 - 45°, kitam gale yra užuovarta 5, kuri 2 - 3 mm didesnė už žiedo išorės skersmenj. Žiedo šonas perpjautas įstrižu pjūviu taip, kad pjūvio plokštuma 11 su plokštuma, einančia per išilginę žiedo ašj, sudaro kampą a = 30 -45°.
[0017] Neašiškiems vamzdžių jungimamas išoriniame movos apvalkale 8 abejuose galuose padarytos mažiausiai vienos raukšlės12 banguotos sritys, suteikiančios apvalkalui galimybę glotniau prigulti prie vamzdžių, esant jų neašiškumui.
[0018] Iš anksto sumontuotų bei skirtingų diametrų vamzdžiams sujungti bei remonto darbams atlikti movos išorinio apvalkalo 8 šone padarytas pjūvis (8 lig.). Čia apvalkalas perpjautas įstrižu pjūviu taip, kad plokštumos, einančios nuo apskritimo centro per galinius 13 ir 14 apvalkalo pjūvio taškus sudaro kampą y » 20 -120°. Šitaip perpjauto apvalkalo pjūvio briaunos 15 yra paslankios viena kitos atžvilgiu rodyklių 16 parodyta kryptimi, kad šonai susiliestų ir kompensuotų jungimo netikslumus bei movos galai standžiai apspaustų vamzdžio galus.

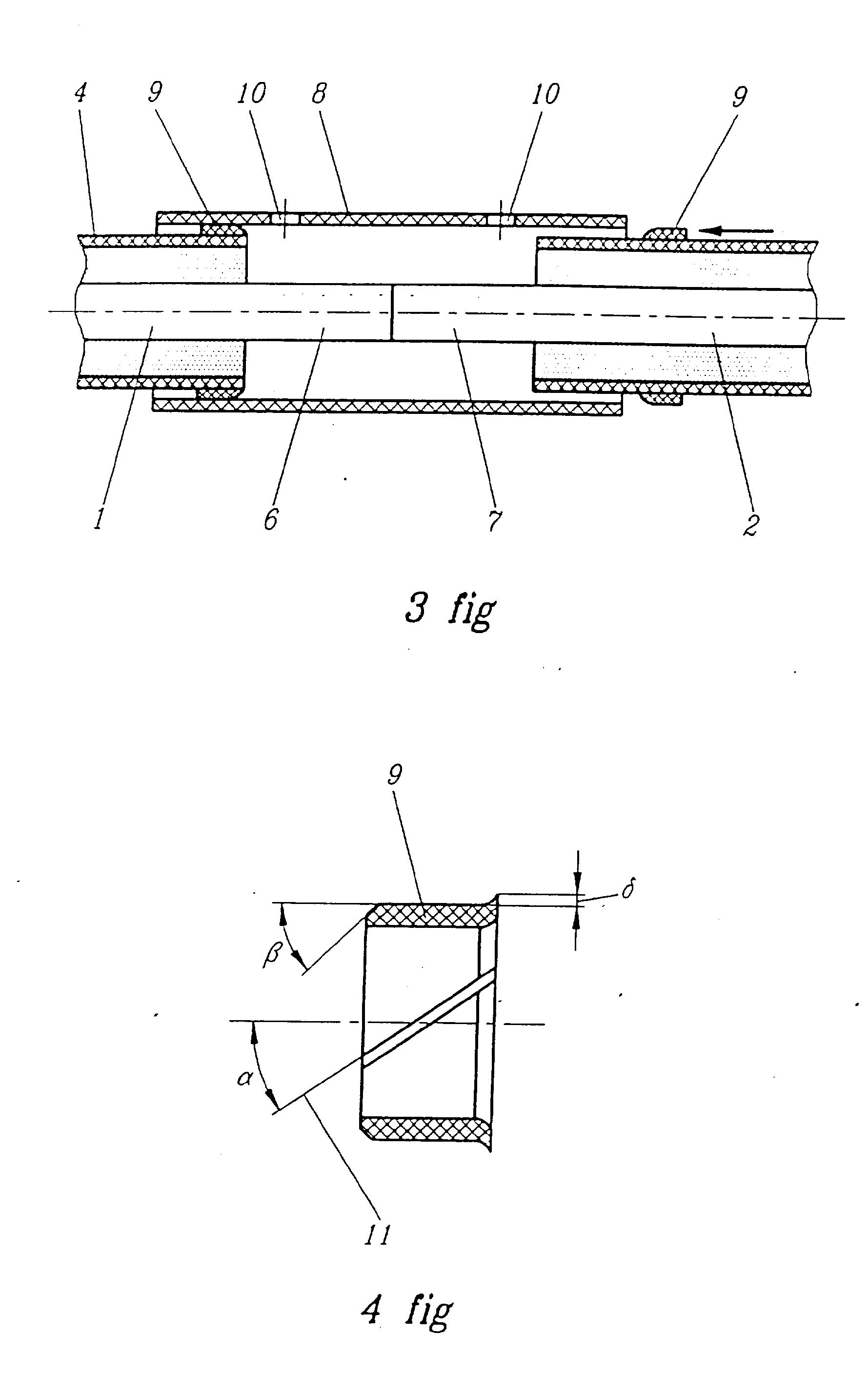

[0019] Prieš suvirinimą neizoliuotų vamzdžių .galų 8 ir 7 ant vienos iš atkarpų 1 arba 2 užmauna sandarinančios movos išorės apvalkalą 8 (2 fig.) Suvirinę galus 6 ir 7 išorinį movos apvalkalą 8 užmauna ant abiejų vamzdžių, kad jie vinodu ilgiu juos dengtų, tuo sudaroma ertmė A izoliacinei medžiagai užpildyti (3 fig.). Movos išorinio apvalkalo 8
[0020] vidinį skersmenį Ir sandarinančiųjų žiedų 9 išorinius skersmenis parenka taip. kad pastarieji būtų įmontuojami su jvarža. {varžą padidina užuovarta 5. Montavimo metu pjūvis 11 suteikia žiedui paslankumą ir laiduoja abiejų žiedo pjūvio briaunų glotnų
[0021] r

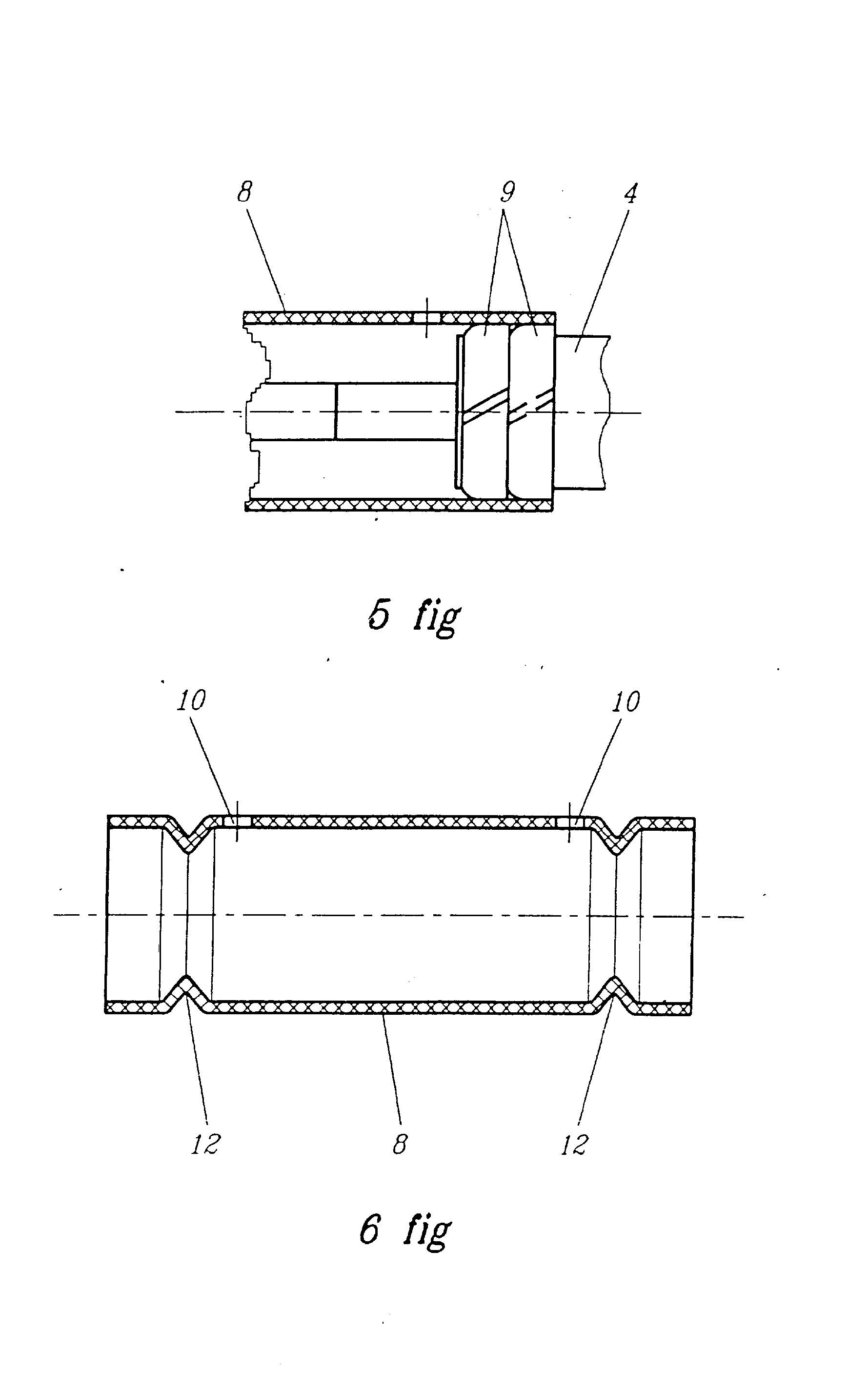

[0022] privalo būti priešinguose to paties skersmens galuose. Pradžioje Įmontuojami vidaus žiedai, įterpiama sandarinanti medžiaga 16, po to pjūviais 11 priešinga kryptimi pirmiesiems, montuojami išorės žiedai (5 fig ). Kai žiedai sumontuoti, per apvalkalo 8 kiaurymes 10, pasirinktu tinkamu būdu, ertmę A užpildo izoliacine medžiaga ir kiaurymes 10 užsandarina, pavyzdžiui, apjuosdami termiškaisusrtraukiančia juosia 18.

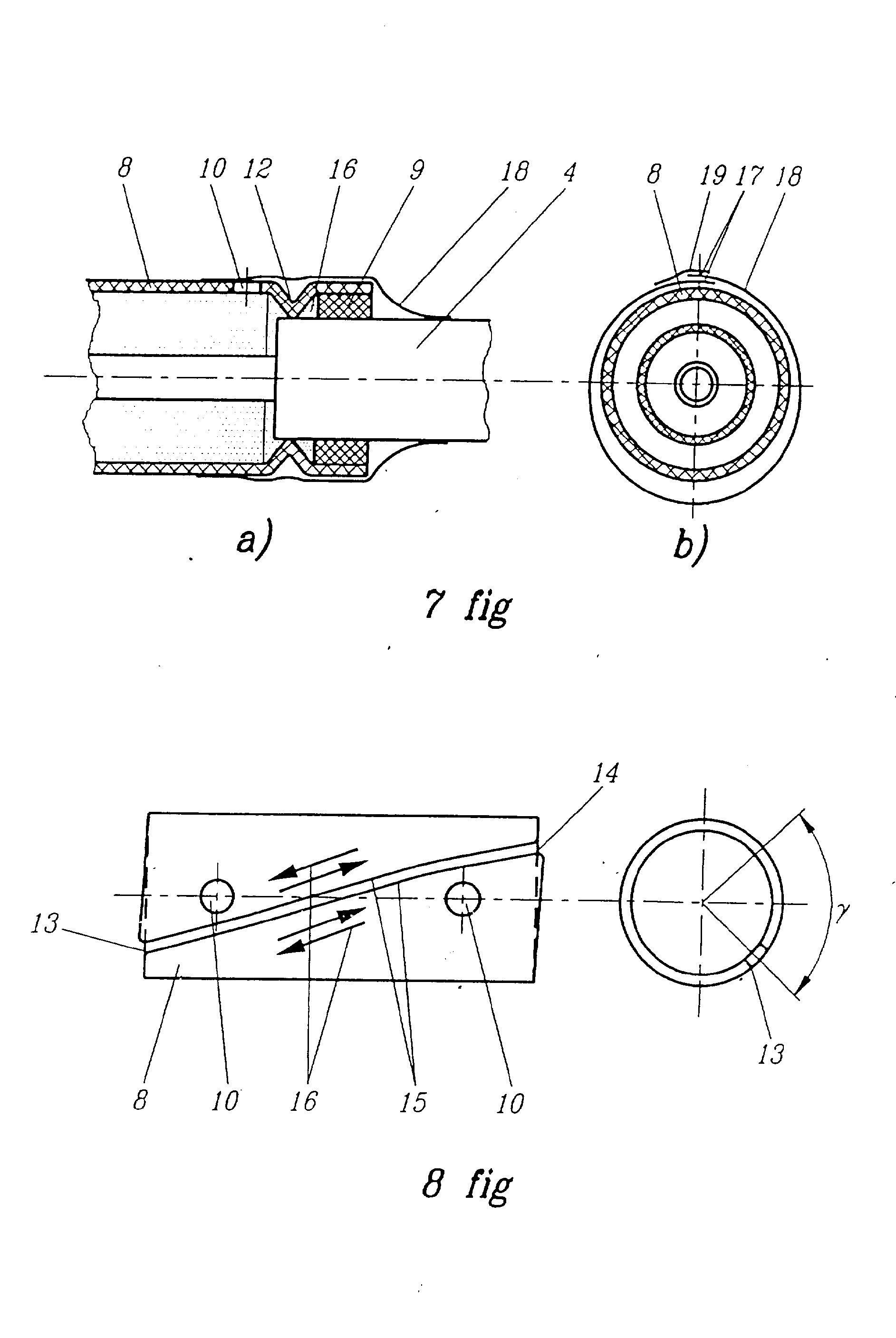

[0023] Sandarinant mova, kurios išorinis apvalkalas 8 galuose turi banguotas sritis 12, pirmiausia erdvę A uždengia išoriniu žiedu 8 su banguotomis sritimis 12, po to j raukšlės sritj 16 tinkamai parinktu būdu užpildo sandarinančia medžiaga ir montuoja žiedą 9 {7a lig.). Banguotos srities raukšlės 12 čia atlieka sandarinančio žiedo funkcijas. Kai galiniai žiedai 9 galutinai sumontuoti, per angas 10 ertmę A užpildo izoliacine medžiaga Ir movos galai bei angos 10 aptraukiami termiškaisusitraukiančia medžiagos plėvele 18. Plėvelė 18 užvyniojama ant apvalkalo 8 galo ir kraštai uždedami vienas ant kito ir iš papildomos plėvelės juostos atkarpos padaromas užraktas 19 (7 lig. b). Po to su atitinkama jranga plėvelė veikiama termiškai. Besitraukdama plėvele 18 jsispaudžia j banguotos srities 15 raukšles ir standžiai užtvirtina movos galus bei užsandarina angą 10.

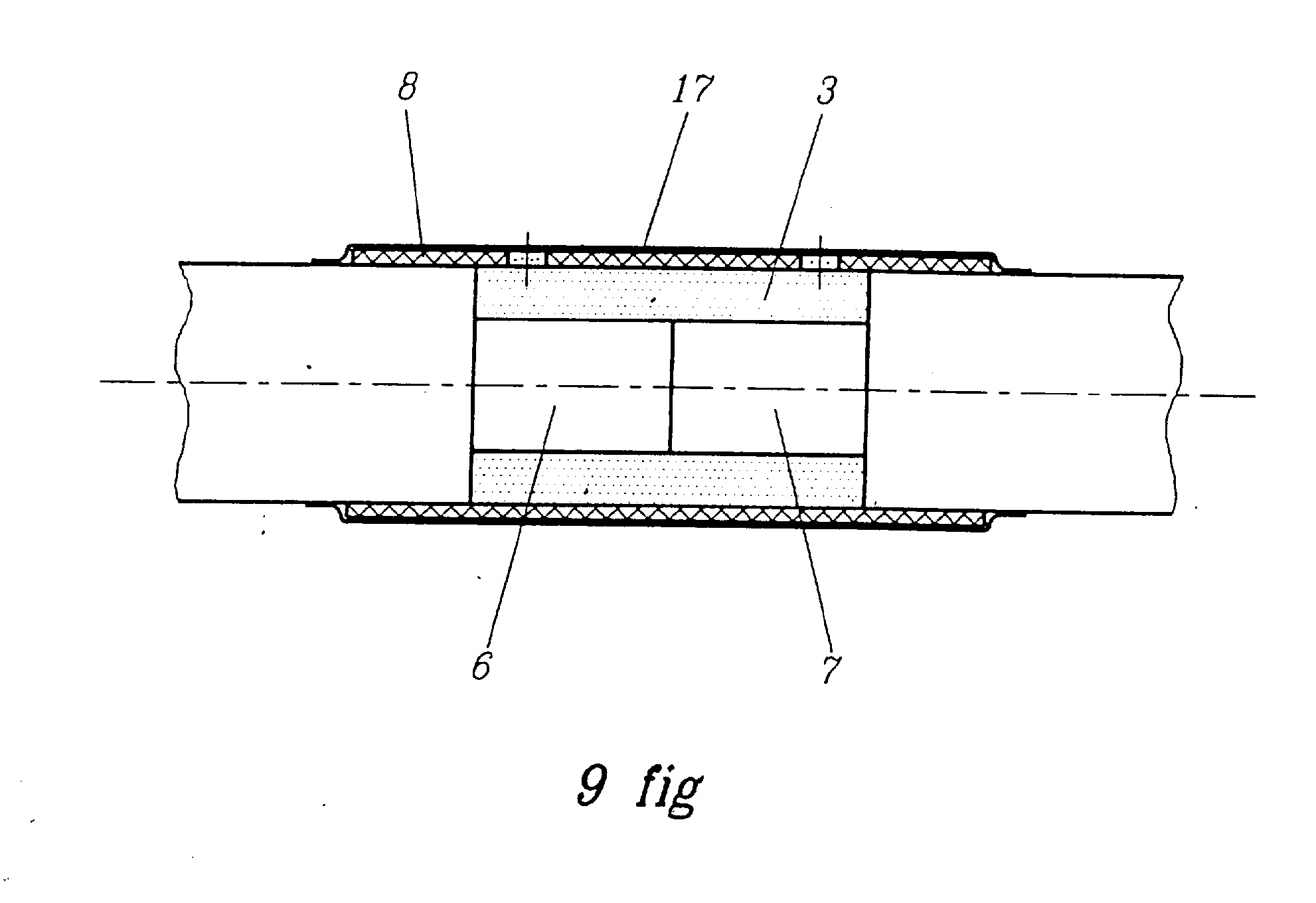

[0024] Perpjautą išorinj apvalkalą 8 montuoja be sandarinančių žiedų. Čia apvalkale padarytas pjūvis leidžia jam pakankamai glotniai prisispausti prire vamzdžių. Apgaubę vamzdžių sandūras pjūvio briaunas 14 perslenka j vieną ar kitą pusę rodiklių 16 kryptimi, kol šonai susiliečia kompensuodami visus jungimo netikslumus ir glotniai prigula prie vamzdžių. Apgaubę vamzdžių sandūras movos etmvę A užpildo izoliacine medžiaga ir per visą /novos ilgj apgaubia termiškaisusrtraukiančia medžiagos plėvele16 su užleidimais, o uždėtus vienas ant kito plėvelės kraštus sutvirtina užraktu 19 bei termiškai ją paveikia(9 fig.). Besitraukdama plėvelė 18 sutvirtina išorės apvalkalą 8 su jungiamaisiais vamzdžiais ir tuo pačiu užsandarina.
1.Būdas vamzdžiams sujungti ir užsandarinti nuo drėgmės, susidedantis iš vamzdžių atkarpų sujungimo, jungties ertmės uždengimu išoriniu apvalkalu, uždedant movą, kurios galai sandarinami sandarinančiais žiedais, o ertmė užpildoma izoliacine medžiaga, besiskiriantis tuo, kad išorinį movos apvalkalą daro didesniu už jungiamųjų vamzdzių izoliacijos apvalkalų išorinius skersmenis tisk, kad is abiejų išorinio apvalkalo galų su jvarža įmontuoja po du sandarinančius žiedus ir tarpą tarp jų užpildo sandarinančia medžiaga.
2. Būdas pagal 1 punktą,besiskiriantis tuo, kad išorinio apvalkalo galuose padaro mažiausiai po vienos raukšlės banguotą sritį, ertmę tarp raukšlių užpildo sandarinančia medžiaga, o galą uždaro vienu sandarinančiu žiedu.
3. Būdas pagal 1 ir 2punktus,besiskiriantis tuo, kad išorinio movos apvalkale padaro įstrižą pjūvį ir pjūvio briaunas perslenka viena kitos atžvilgiu, kol jos glotniai susispaudžia bei prigula prie vamzdžių, sujungtų vamzdžių ertmę užpildo izoliacine medžiaga ir apgaubia termiškai susitraukiančios medžiagos plėvele.
4. Įranga vamzdžiams sujunti ir užsandarinti, susidedanti iš jungiamųju vamzdžiu galus dengiančio išorinio apvalkalo, kurio galaiužsandarinti sandarinančiais žiedais, o ertmė užpildyta izoliacine medžią ga^besiskirianti tuo,kad išoiinio apvalkalo galai užsandarinti dviem sandarinančiais žiedais, kurie yra vienodi ir kiekvienas žiedas yra cilindro formos, kurio vienam gale padaryta kūginė nuopjova, o kitame gale yra užuovarta. žiedo šonas perpjautas taip, kad pjūvio plokštuma su plokštuma, einančia per išilginę žiedo ašį sudaro kampa a = 30 - 45"'.
5. jranga pagal 4 punktą, besiskirianti tuo, kad žiedo užuovarta 5 didesnė nuo 2 iki 3 mm už žiedo išorės skersmenį.
6 Įranga pagal 4 - 5 punktus,besiskirianti tuo, kad išorės apvalkalo jstrižojo pjūvio piokštumos, einančios nuo apvalkalo apskritimo centro per gaiinius apvaikaio pjūvio taškus sudaro kampą y = 20 -120".
