[LT] Išradimas priskiriamas apsauginių dangų, būtent, antikorozinių bitumo-polimero mastikų, skirtų automobilių dugnų apsaugai nuo korozijos, kitų metalinių konstrukcijų apsaugai nuo atmosferinės korozijos bei betono hidroizoliacijai, sričiai.@Siekiant pagerinti antikorozines mastikos savybes, padidinti skvarbumą, į antikorozinę mastiką, kurios sudėtyje yra naftos bitumo, polimero, vaškų, užpildo, antikorozinio priedo, organinio tirpiklio, papildomai įeina naudoti naftos produktai, esant tokiam komponentų santykiui (masės %): @naftos bitumas30 - 50@polimeras 1,5 - 6@naudoti naftos produktai 5 15@vaškai 3 - 6@užpildas 3 - 7@antikorozinis priedas 3 - 6@organinis tirpiklisiki 100.
[EN] The present invention relates to anticorrosive mastics based on bituminous material. To increase the anticorrosive ability and permeability the mastic consisting of bitumen, polymer, waxes, excipient, anticorrosive additive, organic solvent is supplied with used petroleum oil in amount of 5-15 mass %.
[0001] Išradimas priskiriamas apsauginių dangų, būtent antikorozinių bitumo - polimero mastikų, skirtų automobilių dugnų apsaugai nuo korozijos, kitų metalinių konstrukcijų apsaugai nuo atmosferinės korozijos bei betono hidroizoliacijai, sričiai.
[0002] Žinoma apsauginė tepamoji medžiaga, j kurios sudėtį jeina bitumas, divinilstireninis termoelastoplastas, oksiduotas petrolatumas, aliuminio pudra, produktas nitrintos alyvos pagrindu, organinis tirpiklis (žiūr. TSRS Autor. liud. Nr.896908, CIOM 7/02)
[0003] Tačiau ši apsauginė tepamoji medžiaga nepakankamai apsaugo metalinius paviršius nuo korozijos.
[0004] Artimiausias siūlomam sprendimui pagal komponentus yra bitumo - polimero antikorozinė kompozicija, j kurios sudėtj jeina (masės dalimis): naftos bitumas 22,0-32,0; butadieno-stireno termoelastoplastas 40,0-60,0; butilkaučiukas 40,0-60,0; oksiduotas petrolatumas 40,0-60,0; priedas AKOR-1 8,0-12,0; aliuminio pudra 40,0-60,0; akmens anglies ksilenas 16,0-24,0; N-(2,2,2-trichlor-1 -oksietil)-o-nitrobenzensulfenamidas 1,0-5,0. (žiūr. TSRS Autor. liud. Nr. 1657521, C09D 195/00, 5/08)
[0005] Tačiau šios kompozicijos sudėtyje naudojamas priedas AKOR-1 ir oksiduotas petrolatumas turi savybę labai sutirštinti mastiką, o tai sumažina jos plitimą metalo paviršiumi ir pablogina antikorozines savybes.
[0006] Siūlomo išradimo tikslas - pagerinti antikorozines mastikos savybes, padidinant mastikos skvarbumą j sunkiai prieinamas dažomo paviršiaus vietas, plyšius.

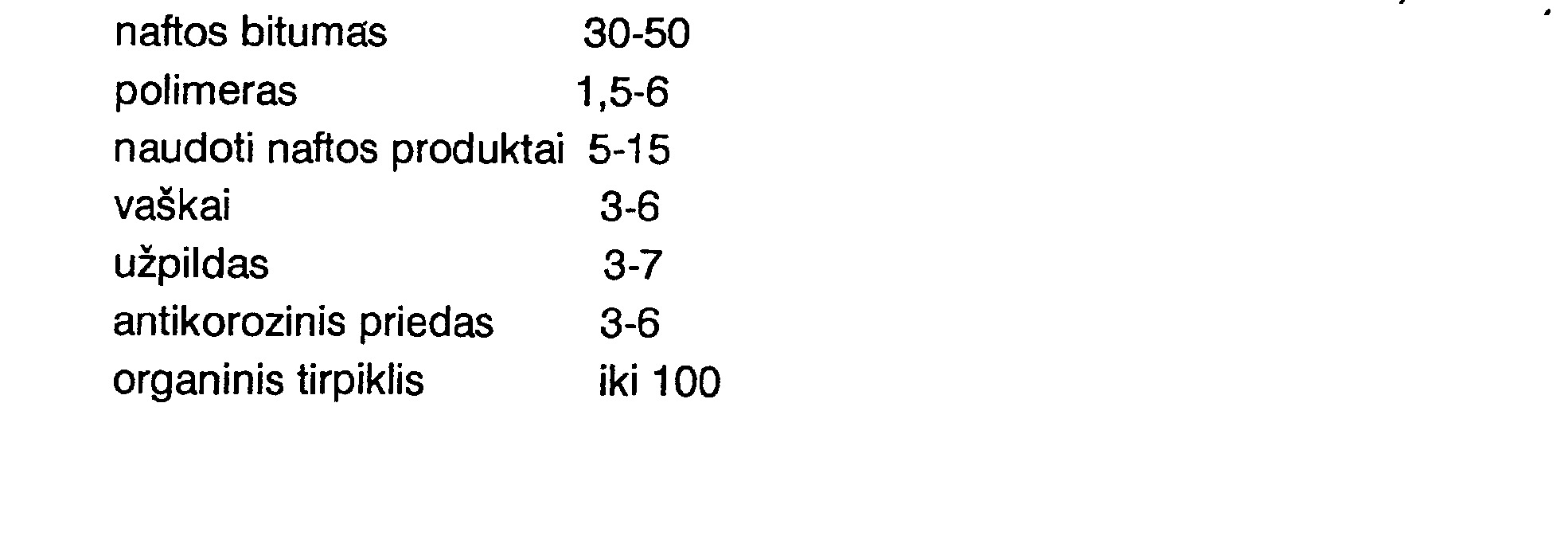

[0007] Tikslas pasiekiams tuo, kad j antikorozinę mastiką, kurios sudėtyje yra naftos bitumo, polimero, vaškų, užpildo, antikorozinio priedo, organinio tirpiklio, papildomai jeina naudoti naftos produktai, esant tokiam komponentų santykiui (masės %):
[0008] Naftos bitumo ima 30-50 masės %. Didesnio kiekio įvedimas - technologiškai neįmanomas, o mažesnio - netikslingas. įvedus mažesnį kiekį (trūkstant filmojaus) - mažėja mastikos dengiamoji galia, t.y. saugomas paviršius užsitepa plonesnių sluoksniu, dėl ko mažėja antikorozinė apsauga, bei pablogėja mastikos garso izoliacinės savybės. • polimerą - divinilstireninį termoelastoplastą DST-30, butilkaučiuką BK-2045T, arba jų mišinį; nairitą (chloropreninį kaučiuką).
[0009] Polimero priedas gerina dangos elastines savybes. Taip pat gerina mastikos atsparumą šalčiui, šilumai, atsparumą smūgiui, nusitrynimui bei kohezines dangos savybes.
[0010] Optimalaus kiekio intervalas 1,5-6 masės %. Esant mažesniam kiekiui - neapčiuopiamas minėtas efektas, o labai didinant polimero kiekį - norimos savybės keičiasi nežymiai, auga gaminio kaina. Geriausias efektas gaunamas naudojant kaučiukų mišinius, t.y. DST-30 su butilkaučiuku arba DST-30 su nairitu. • naudotus naftos produktus - naudotus variklinius, kompresorinius, pramoninius arba vakuuminius tepalus.
[0011] Tepalai plastifikuoja dangą, didina mastikos skvarbumą bei įtakoja geresnę bitumo modifikaciją polimeru (gaunasi homogeniška, nesisluoksniuojanti laike masė). Optimalus kiekio intervalas 5-15 masės %. Esant mažesniam kiekiui - nepasiekiamas norimas efektas, o kiekį didinant - nukenčia atsparumas šilumai.
[0012] Vaškai-tai filmojai, kurie šiek tiek tirština mastiką bei gerina jos apsaugines savybes, plastifikuoja dangą. Optimalus kiekio intervalas 3-6 masės %.
[0013] Užpildų paskirtis - gerinti mechanines dangos savybes: atsparumą smūgiui, šilumai, nusitrynimui. Vienok, labai didinant jo kiekį, pablogėja dangos atsparumas nusitrynimui. Naudojant užpildus optimaliame intervale 3-8 masės % gauna geriausią efektą. Geriausių rezultatų pasiekia naudojant užpildų mišinius: kaoliną su aliuminio pudra, santykiu 0,5:1 1:2; kaoliną su gumos kruopomis, santykiu 1:1 -s-1:2
[0014] • antikorozinį priedą - priedą S-150 (TS-38.101685-84), bitumo-kukersolio komponentą "Kukersol", "IFCHANGAZ-1", technologini mišinj VRPS-150 (TS 38-5901192-91)
[0015] Antikorozinis priedas, išskyrus "Kukersol", yra korozijos inhibitoriaus koncentratas naftos tepaluose. Jų optimalus kiekio intervalas 3-6 masės %.
[0016] Esant mažesniam kiekiui - nepasiekiamas norimas efektas, o labiau didinant - efektas nežymus, brangsta gaminys.
[0017] "Kukersol" yra skalūnų pramonės perdirbimo produktas, kuris be gerų antikorozinių savybių, yra geras antiseptikas, kas svarbu naudojant mastiką betono hidroizoliacijai. • organinius tirpiklius - ksileną arba naftos solventą (GOST 10214-78) mišinyje su vait-spiritu (GOST 3134-78).

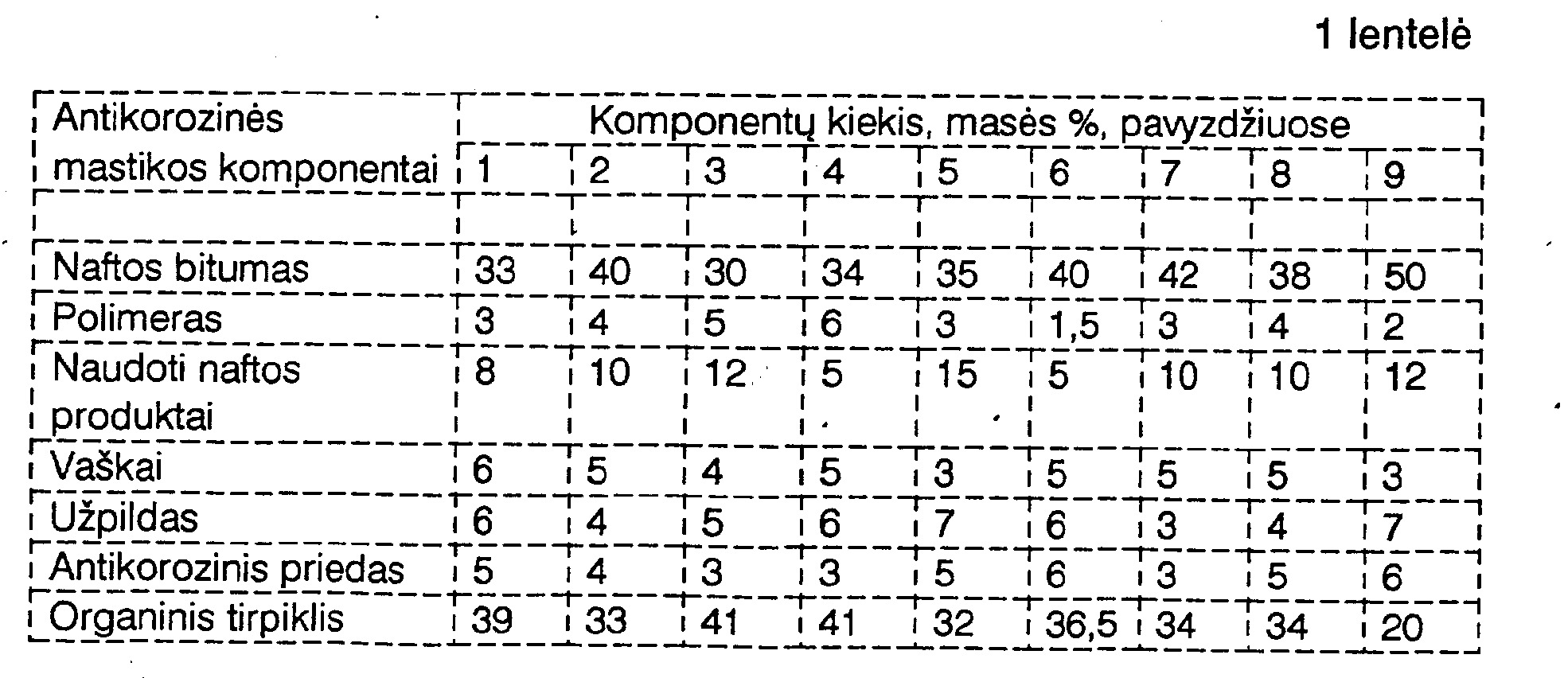

[0018] Solvento ar ksileno mišinys su vait-spiritu pagreitina mastikos džiūvimą, gerėja sukibimas su metalo paviršiumi, mažėja mastikos lipnumas. Antikorozinės mastikos pavyzdžius pateikia 1 lentelėje.
[0019] j reaktorių su maišykle, šildant, supila 22 kg tirpiklio, 10kg tepalo, sudeda 42 kg bitumo ir 5 kg vaško. Komponentus maišo 110°C temperatūroje iki vienalytės masės. Po to sudeda 3 kg užpildo ir 3 kg antikorozinio priedo. Masę, maišant, vėsina iki 70-80°C temperatūros. Po to supila 15 kg iš anksto pagaminto 20 % polimero tirpalo. Masę maišo apie 1 valandą, po to homogenizuoja.
[0020] Antikorozines mastikos savybes nustato bandymais. Kiekvienam mastikos pavyzdžiui ima po 3 metalines plokšteles, jas švariai nuvalo. Adhezijos, atsparumo šilumai ir korozijos S02 kameroje nustatymui, plokšteles užtepa dviem mastikos sluoksniais ir po 14 parų atlieka bandymus. Skvarbumą nustato specialaus prietaiso pagalba. Gebą išstumti elektrolitą nustato taip: švariai nuvalytas plokšteles panardina j 3% NaCI tirpalą, po 2 sekundžių ištraukia ir lašina ant jų mastiką.
[0021] Pastaba: nustatant skvarbumą ir gebą išstumti elektrolitą - 3% NaCI tirpalą, antikorozinę mastiką skiedžia ksilenu 1:1.

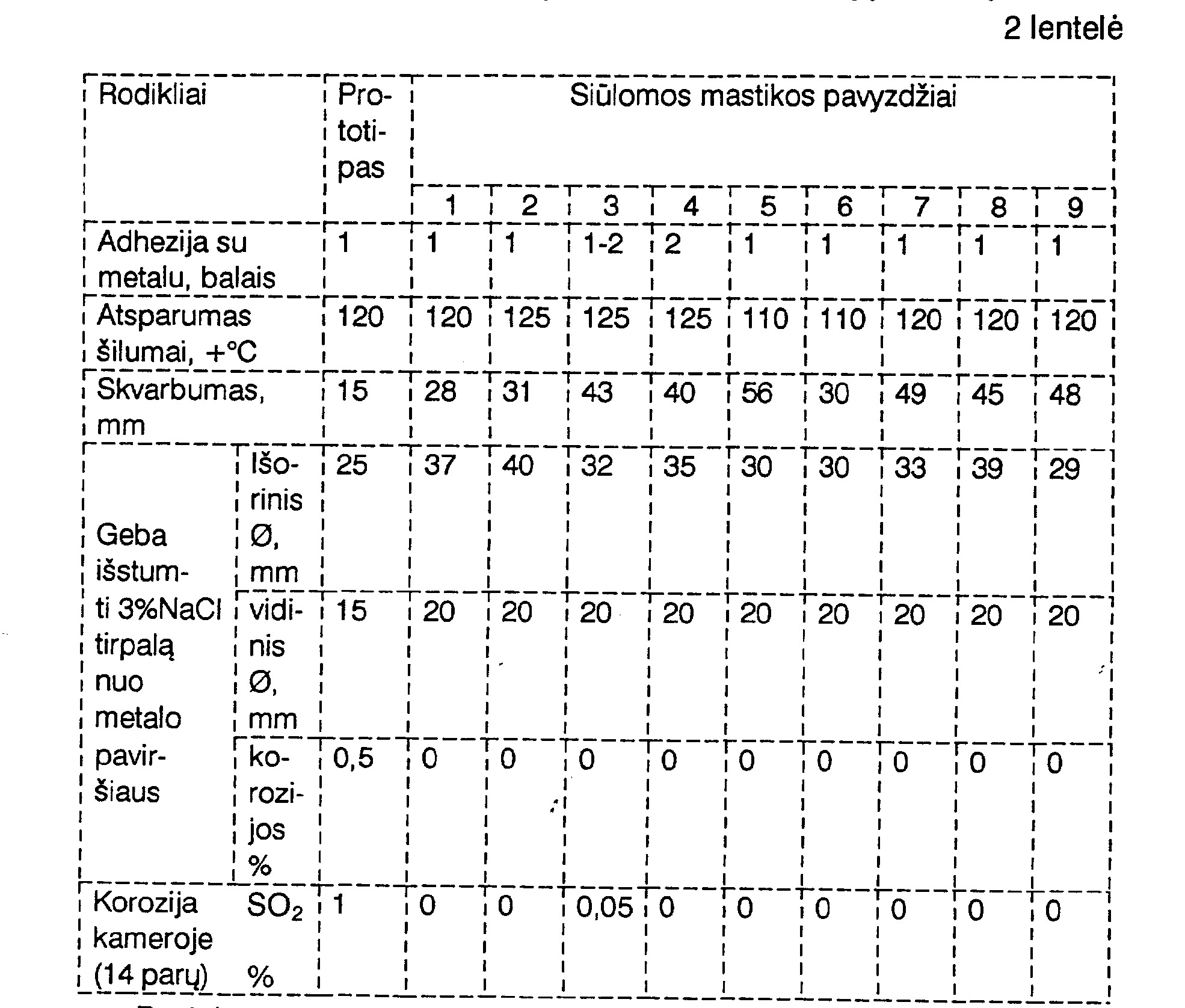

[0022] Iš 2 lentelės matosi, kad išradime siūloma antikorozinė mastika ne tik kad atitinka visais kokybės rodikliais prototipo rodiklius, bet ir viršija juos: atsparumu šilumai, skvarbumu (2,5 karto); geba išstumti 3% NaCI tirpalą (1,5 karto), antikorozinėmis savybėmis.
[0023] Siūlomas išradimas leidžia padidinti ne tik atsparumą korozijai, skvarbumą , gebą išstumti 3% NaCI tirpalą. Šios antikorozinės mastikos gamyba padės išvengti aplinkos užterštumo panaudotų tepalų atliekomis, bei sumažinti gaminio savikainą.

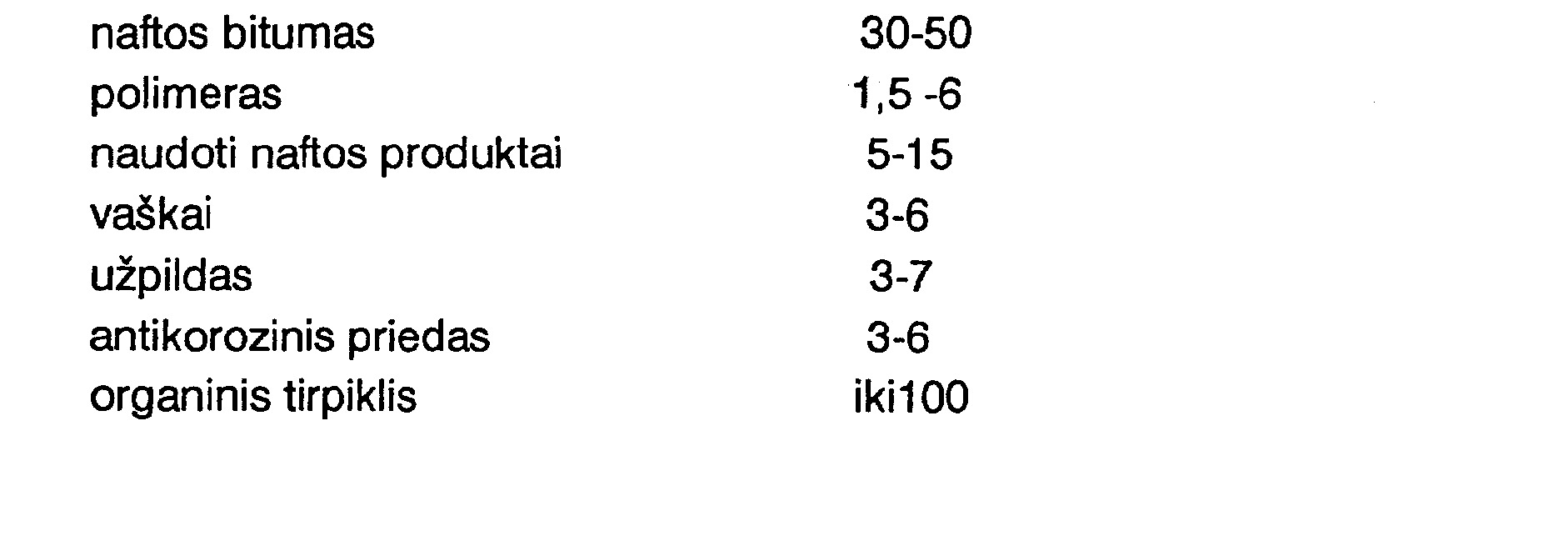

Antikorozinė mastika, kurios sudėtyje yra naftos bitumo, polimero, vaškų, užpildo, antikorozinio priedo, organinio tirpiklio, besiskirianti t u o, kad papildomai j sudėtj jeina naudoti naftos produktai, esant šiam komponentų santykiui (masės %):
