[LT] Išradimas yra iš vėjo energetikos srities, būtent priklauso vėjo jėgainėms su cilindriniu rotoriumi, vėjo ėmikliu ir vėjo atmuštuvu. Pateikta konstrukcija ir vėjo generatoriaus pagrindinių plokštumų matmenų santykis. Pasiūlyta konstrukcija yra efektyvi ir patikima, esant įvairiam vėjo greičiui.
[EN] The invention is related to wind energy, particularly to wind power plants with cylindrical rotor, wind adapter and wind baffler. This construction and wind generator base plates size ratio. The proposed construction is efficient and reliable, at various wind speeds.
[0001] Technikos sritis
[0002] Išradimas yra iš vėjo energetikos srities, būtent, priklauso vėjo jėgainėms su cilindriniu rotoriumi.
[0003] Technikos lygis
[0004] Žinomos jėgainės su cilindriniu rotoriumi, apimančios vėjo ėmikli, vėjo skyriklį ir vėjarodi, pavyzdžiui, aprašytus JAV patentuose Nr. 4 017 204; 500 956; 4 198 280; 10 199; 4260325.
[0005] JAV patente Nr 4 017 204, publikuotame 1977.04.12, aprašytas techninis sprendimas pasižymi tuo, kad
[0006] - vėjo generatoriaus rotoriaus ašis žemės atžvilgiu yra išdėstyta horizontaliai;
[0007] -skirtingas rotoriaus menčių skaičius ir proporcijos;
[0008] - kitas mentės pločio ir rotoriaus diametro santykis;
[0009] - vėjo generatorius talpinamas tiesiogiai ant žemės paviršiaus;
[0010] - vėjo atmuštuvo, vėjo ėmiklio, vėjarodžio konstrukcija, geometrija ir proporcijos taip pat kitokios;
[0011] - nėra atlenkimo ir sparnų.
[0012] Ši jėgainė turi tokius trūkumus:
[0013] - užpakalinis rotoriaus gaubtas sukuria dideli pasipriešinimą oro srautui. Rotorius ir gaubtas tampa neprapučiami, beveik kaip plokščia, kieta kliūtis su nedideliu plyšiu apačioje. Šios prapjovos plotas lygus maksimaliai 1,5 rotoriaus mentės ploto pagal 1 ir 2 figūras, dėlto ši konstrukcija yra mažai efektyvi. Rotorius dirba mentės 1,5 apkrovimu. Likęs vėjo srautas vėjo generatoriaus konstrukciją apeina;
[0014] - vėjo generatoriaus talpinimas ant žemės paviršiaus mažina jo efektyvumą, nes čia vėjo greitis dėl kliūčių (statiniai, miškas) mažesnis negu aukštai. Norint pakelti šį vėjo generatorių į tam tikrą aukšti, reikalingas stiebas, kuriam pagaminti reikia daug medžiagos,
[0015] - neracionali ir daug medžiagos naudojanti vėjo atmuštuvo, vėjo ėmiklio ir vėjarodžio konstrukcija, lyginant su funkcijomis, kurias jie atlieka.
[0016] JAV patente Nr. 5 009 569, publikuotame 1991.04.23, aprašytas techninis sprendimas pasižymi tuo, kad:
[0017] - vėjo generatoriaus rotoriaus ašis žemės atžvilgiu yra išdėstyta horizontaliai;
[0018] -skirtingas rotoriaus menčių skaičius ir proporcijos;
[0019] - kitas mentės pločio ir rotoriaus diametro santykis;
[0020] - vėjo generatorius talpinamas tiesiogiai ant žemės paviršiaus;
[0021] - vėjo atmuštuvo, vėjo ėmiklio, vėjarodžio konstrukcija, geometrija ir proporcijos taip pat kitokios;
[0022] - nėra atlenkimo ir sparnų.
[0023] Ši jėgainė turi ne tik tokius pačius trūkumus, kaip aprašytoji prieš tai, bet ir papildomus:
[0024] - prapučiama tik viena rotoriaus mentė;
[0025] - vėjarodis patalpintas vėjo šešėlyje. Vėjo generatorius būna nestabiliai orientuotas pavėjui, jis svyruos amplitude apie 50°;
[0026] - vėjarodis taip pat patalpintas ant žemės, o tai neleidžia vėjo generatoriaus pakelti virš žemės.
[0027] JAV patente Nr. 4 198 280, publikuotame 1980.02.19, aprašytas vėjo generatorius su cilindriniu rotoriumi, išdėstytas horizontaliai, turi vėjo ėmikli ir vėjo kreiptuvą. Skirtumai ir trūkumai tokie patys, kaip nurodyta anksčiau.
[0028] Be to, tokia konstrukcija negali veikti. Uždarytas vėjo srauto praėjimas kiaurai. Jis negali grįžti sau priešais. Vėjas turės vėjo generatoriaus konstrukciją aptekėti kaip ištisą kliūtį, panašią į sieną. (žiūr. Fig. 1A).
[0029] Žinomas vėjo variklis pagal JAV patentą Nr. 10 199, publikuotą 1929.06.29, yra beveik toks pats - ant vienos mentinio rotoriaus pusės sukuriamas vėjo šešėlis ir oro srauto numetimas ant kitos rotoriaus pusės.
[0030] Ši konstrukcija turi žemiau išvardintus trūkumus.
[0031] Esant vėjo atmuštuvui, kreipiančiam vėjo srautą į aktyvias rotoriaus menčių puses, nėra vėjo ėmiklio, tai paskatino autorių perkelti vertikalią vėjarodžio (vairo) plokštumą nuo rotoriaus sukimosi ašies plokštumos. Bet jis patalpintas rotoriaus vėjo šešėlyje, o tai sudaro sąlygas vėjarodžio (vairo) plokštumai pasisukti žymiu kampu a vėjo srauto krypties atžvilgiu tam, kad išlygintų iškylančią vėjo atmuštuve jėgą (žiūr. Fig. lB).
[0032] Iš šio brėžinio aišku, kad vėjo srauto atakos kampas β vėjo atmuštuvo atžvilgiu yra nenaudingas.
[0033] Kuo didesnis kampas α, tuo didesnis kampas β. Vėjo atmuštuvas kovoja su vėjarodžiu, taip sukurdamas ašies apkrovą ir blogai atlieka savo antrąją paskirtį - oro srauto numetimą ant rotoriaus mentės.
[0034] Svarbiausi šio techninio sprendimo skirtumai.
[0035] - Menčių konstrukcija. Mentės labai komplikuoja rotoriaus konstrukciją, o taip pat ir jo kainą, ir taip pat nepadidina sukimo momento lyginant su tikėtinu rotoriaus menčių išsidėstymu. Menčių pločio santykis rotoriaus diametro atžvilgiu 1/3, o taip pat jų skaičius ir forma yra optimali.
[0036] - Nėra vėjo atmuštuvo.
[0037] - Vėjarodis patalpintas rotoriaus vėjo šešėlyje ir paslinktas nuo vėjo atmuštuvo į priešingą pusę,
[0038] JAV patente Nr. 4260325, publikuotame 1973.07, aprašytas vėjo generatoriaus, kuriame naudojamas vėjo atmuštuvas ir vėjo ėmiklis.
[0039] Konstrukcija turi tokius trūkumus:
[0040] - Tokios konstrukcijos vėjo atmuštuvas negali paimti maždaug 1/3 oro srauto. Dėl to nepalaikoma vėjo ėmiklio pusiausvyra ir gaunamas mažesnis oro srautas į rotoriaus mentes. Dėl to vėjarodis turi išlenktą formą į vėjo atmuštuvo pusę. Esant tokiam vėjo atmuštuvo, vėjo ėmiklio, vėjarodžio išdėstymui, jų formai ir dydžiams sudaromos prielaidos abejoti jų stabilumu vėjo atžvilgiu (žiūr. Fig. lC).
[0041] - Jėgos F1 ir F2 apytikriai lygios, o jų pečiai h, ir h2 aiškiai skirtingi. Išlenktas vėjarodis iš dalies nuo kūginio gaubto yra vėjo šešėlyje.
[0042] - Menčių konstrukcija ir forma yra labai sudėtinga. Kadangi rotoriaus efektyvumas priklauso nuo užgriebiamo oro srauto ir apipučiamų aktyvių menčių ploto, rotoriaus konstrukciją galima supaprastinti.
[0043] - Rutulinio guolio panaudojimas prie rotoriaus pagrindo yra neefektyvus (įprasti guoliai pasižymi mažesniu trinties koeficientu) ir jų darbas esant sniegui ir dulkėms tampa labai komplikuotas.
[0044] - Labai didelių gabaritų ir daug medžiagos sąnaudų reikalaujanti konstrukcija (rotoriaus pagrindas, stiebai, tempikliai).
[0045] Tokiu būdu, žinomos konstrukcijos yra didelių gabaritų ir nestabilios ir turi mažą vėjo energijos keitimo į rotoriaus sukamąjį momentą efektyvumą.
[0046] Išradimo tikslas.
[0047] Išradimo tikslas yra sukurti didelio efektyvumo vėjo generatorių, pasižymintį patikima konstrukcija ir dirbantį plačiame vėjo greičių diapazone.
[0048] Išradimo esmė.
[0049] Tikslas pasiekiamas tokiu būdu.
[0050] Vėjo jėgainė su cilindriniu rotoriumi ir vėją kreipiančiu įrenginiu, apimančiu vėjo ėmiklį vėjo atmuštuvą ir vėjarodį įtaisytus ant sukimo ašies, charakterizuojamas tuo, kad rotorius gali turėti 2 - 10 menčių, esant tokiam elementų dydžių santykiui:
[0051] - mentės pločio santykis su jos ilgiu yra: 1:4 - 1: 8;
[0052] - mentės B pločio santykis su rotoriaus diametru yra lygus 1:2 -1 :5, geriau 1 :3;
[0053] - vėjo atakos kampai A1 ir A2 ant vėjo atmuštuvo C ir vėjo ėmiklio D plokštumų yra 30° - 45°, kampai γ ir ω atitinkamai sudaro 0° - 28° ir 20° - 45°;
[0054] - kampai A1 ir A2 , vėjo atmuštuvo, vėjo ėmiklio dydžiai ir išdėstymas apskaičiuojami taip, kad vėjo spaudimo į juos jėgos būtų pusiausvyroje - maždaug taip, kaip pavaizduota fig. 3.
[0055] Ld x Pd =LcxPc,
[0056] Vėjarodžio dydžiai skaičiuojami taip, kad jie užtikrintų pastovią orientaciją į vėją. Apytikriai taip, kaip pavaizduota figūrose 3, 4.
[0057] Vėjo jėgainė taip pat charakterizuojama tuo, kad vėjo ėmiklio, vėjo atmuštuvo, vėjarodžio dydžiai ir išdėstymo vieta yra susieti tarpusavyje ir apskaičiuojami priklausomai nuo rotoriaus dydžio ir nuo regiono nustatyto vidutinio metinio vėjo greičio.
[0058] Mentės skersinio pjūvio kreivumo forma turi atitikti minimalų oro pasipriešinimą tuo metu, kai ji juda išgaubtumu į prieki.
[0059] Vėjo jėgainė papildomai turi viršutinį ir apatinį sparnus R1 ir R2, be to, sparnai turi tokius matmenis:
[0060] sparno plotis lygus 0,4 - 0,8 rotoriaus mentės pločio,
[0061] sparno ilgis lygus 1 ÷ 2 rotoriaus mentės pločio.
[0062] Sparnai yra išdėstyti užpakalinėje aktyvioje rotoriaus dalyje ir gali būti asimetriški vėjarodžio ašiai.
[0063] Vėjo jėgainė papildomai charakterizuojama tuo, kad vėjarodis sukonstruotas taip, kad galėtų sukiotis sukimosi ašies plokštumoje, statmenoje ir lygiagrečioje sukimosi ašiai padėtyje,
[0064] Techninis sprendimas pavaizduotas brėžiniuose, kur:

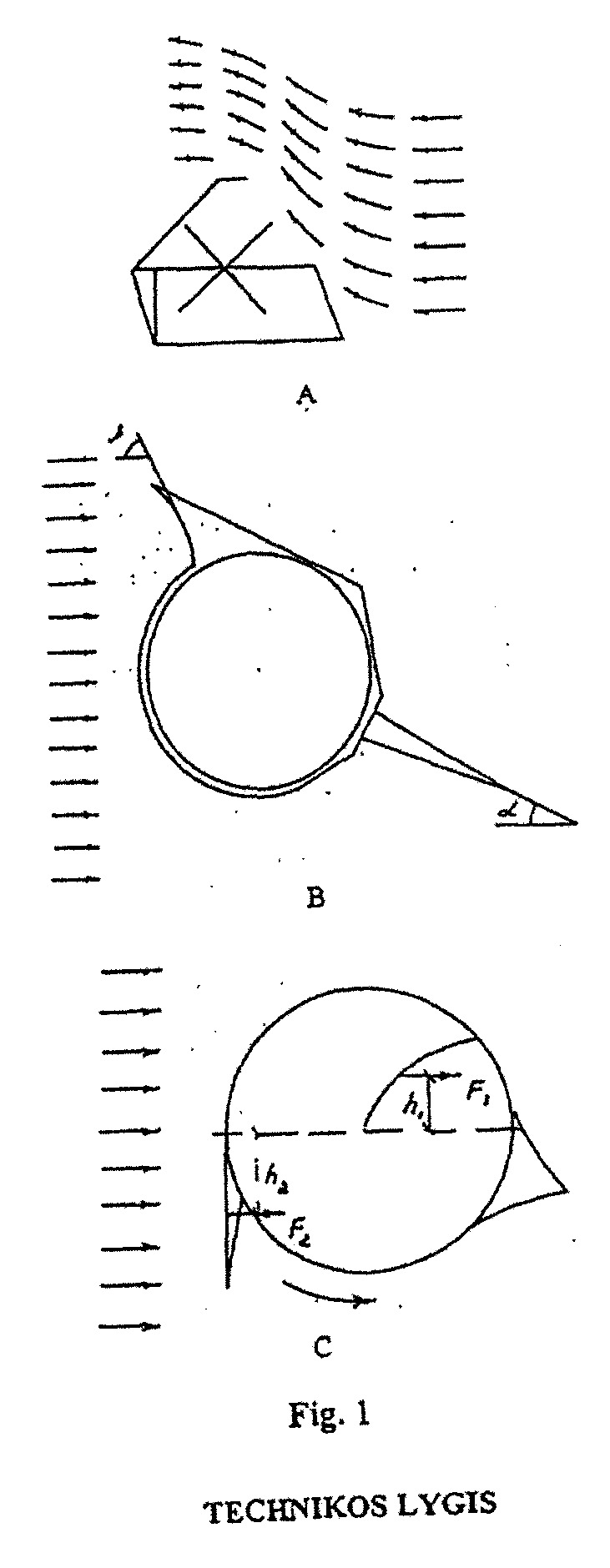

[0065] Fig. I - pavaizduotos vėjo generatorių su cilindriniu rotoriumi schemos iš egzistuojančio technikos lygio.

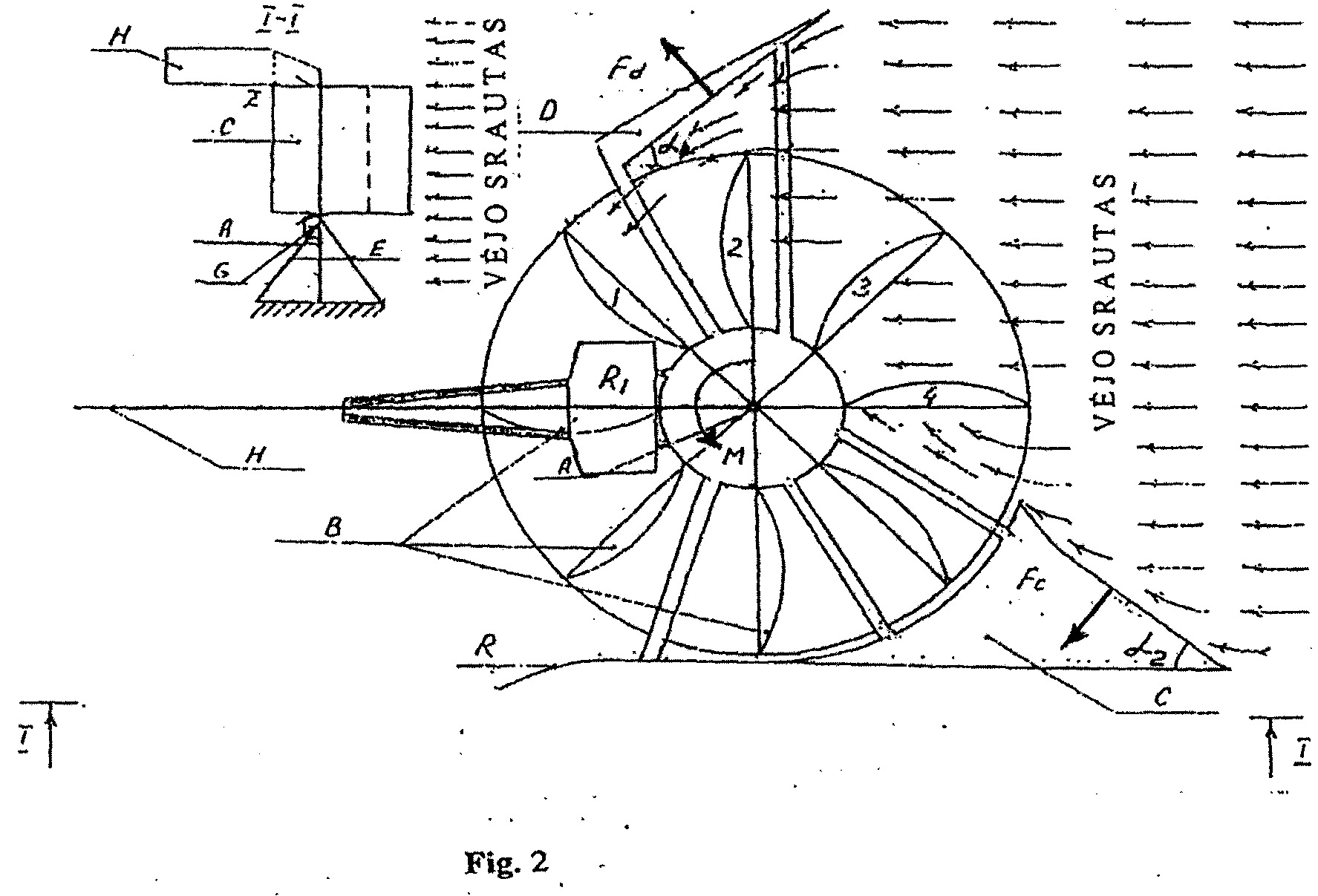

[0066] Fig. 2 - pavaizduota vėjo generatoriaus su cilindriniu rotoriumi pažymint vėjo srautą schema.

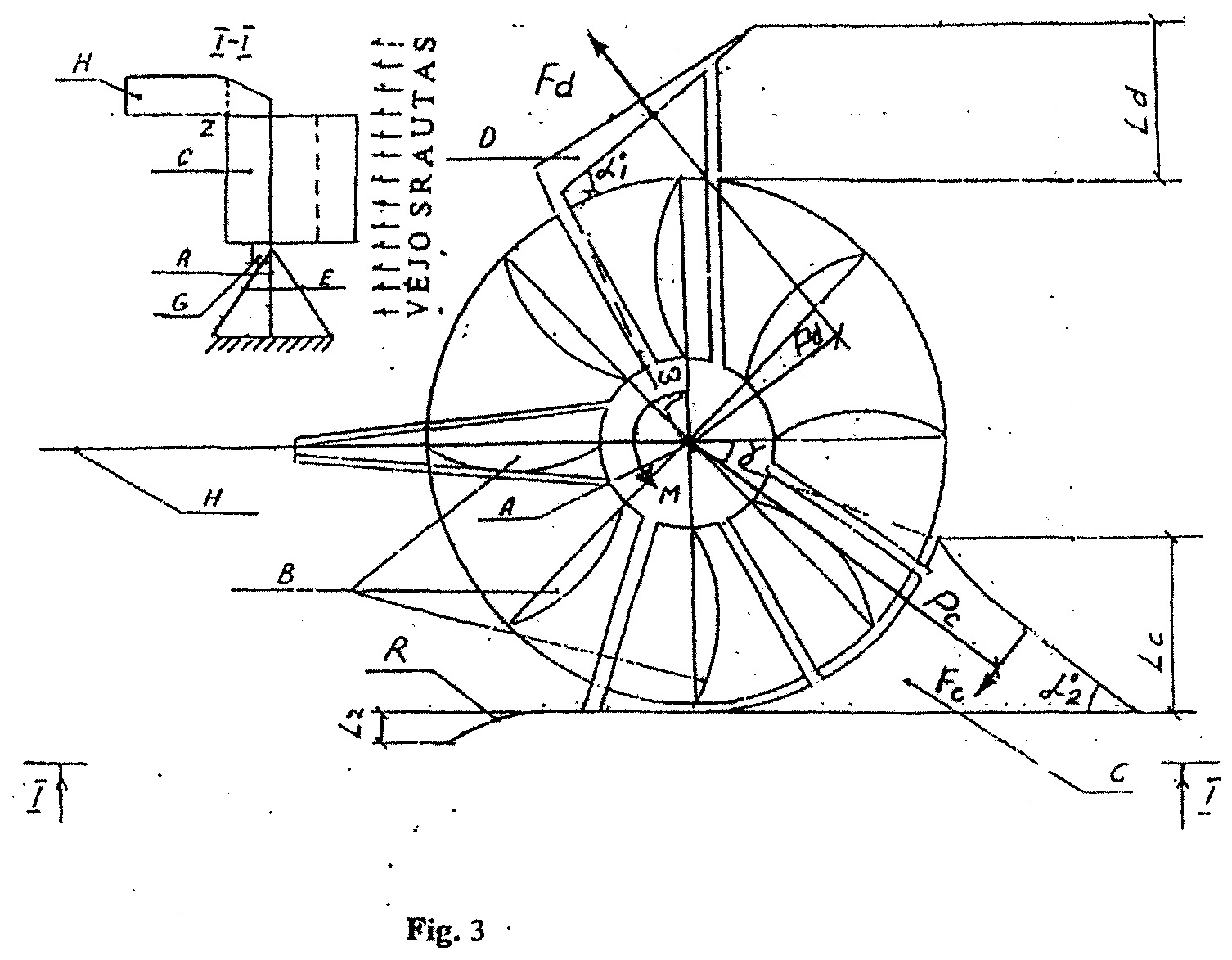

[0067] Fig. 3 - pavaizduota vėjo generatoriaus su cilindriniu rotoriumi su nustatytomis matmenų linijomis schema.

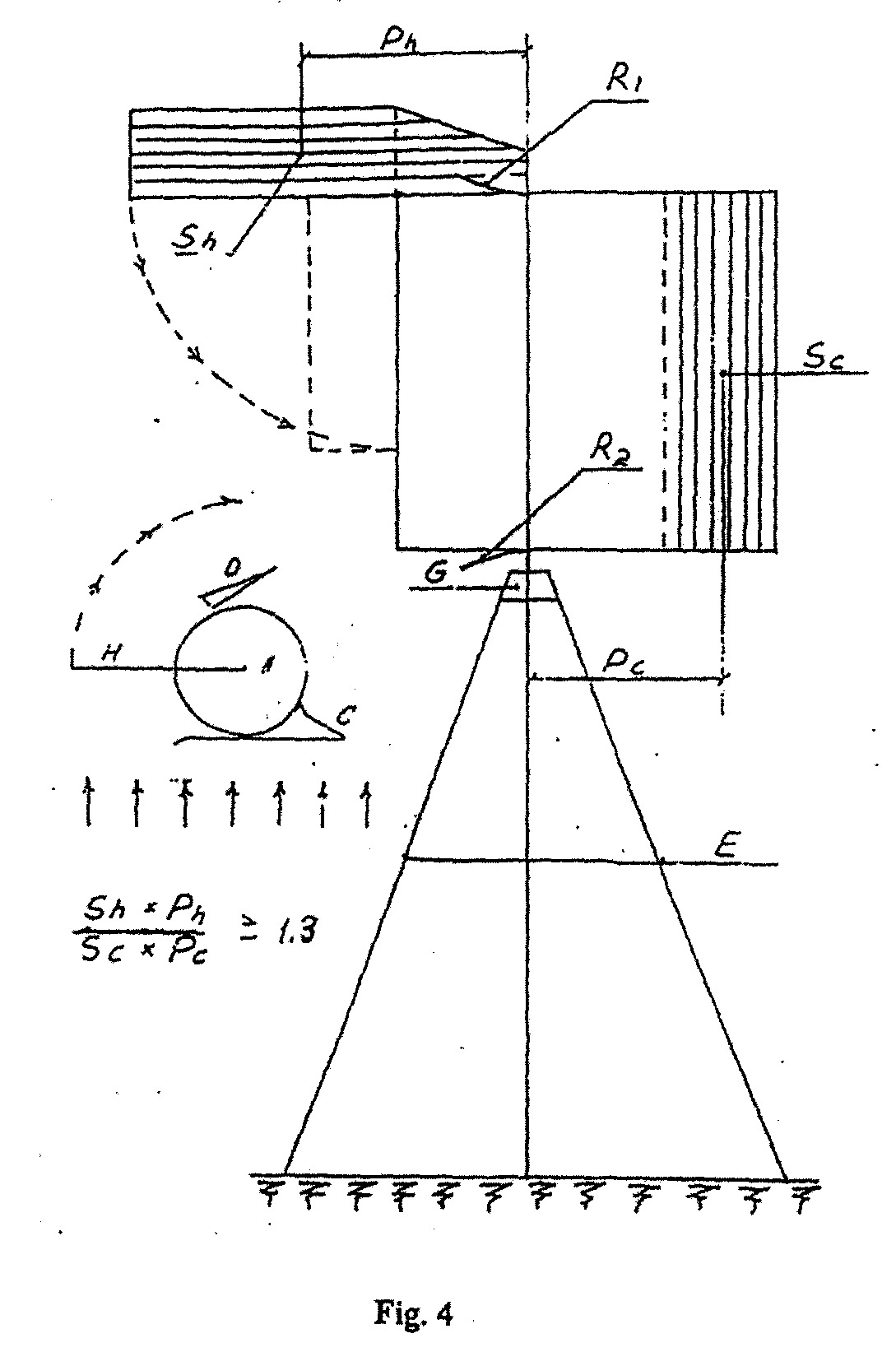

[0068] Fig. 4 - pavaizduota vėjo generatoriaus su cilindriniu rotoriumi su nustatytomis matmenų linijomis schema.

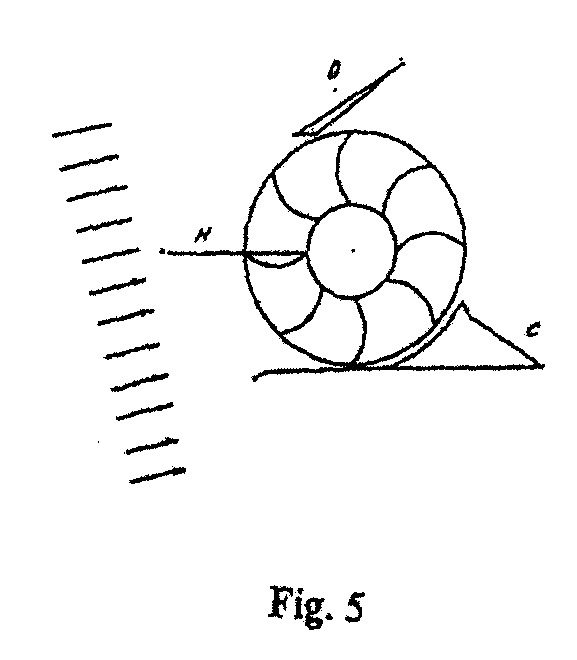

[0069] Fig. 5 - pavaizduota vėjo generatoriaus su cilindriniu rotoriumi padėtyje, kai sudėtas vėjarodis, schema.

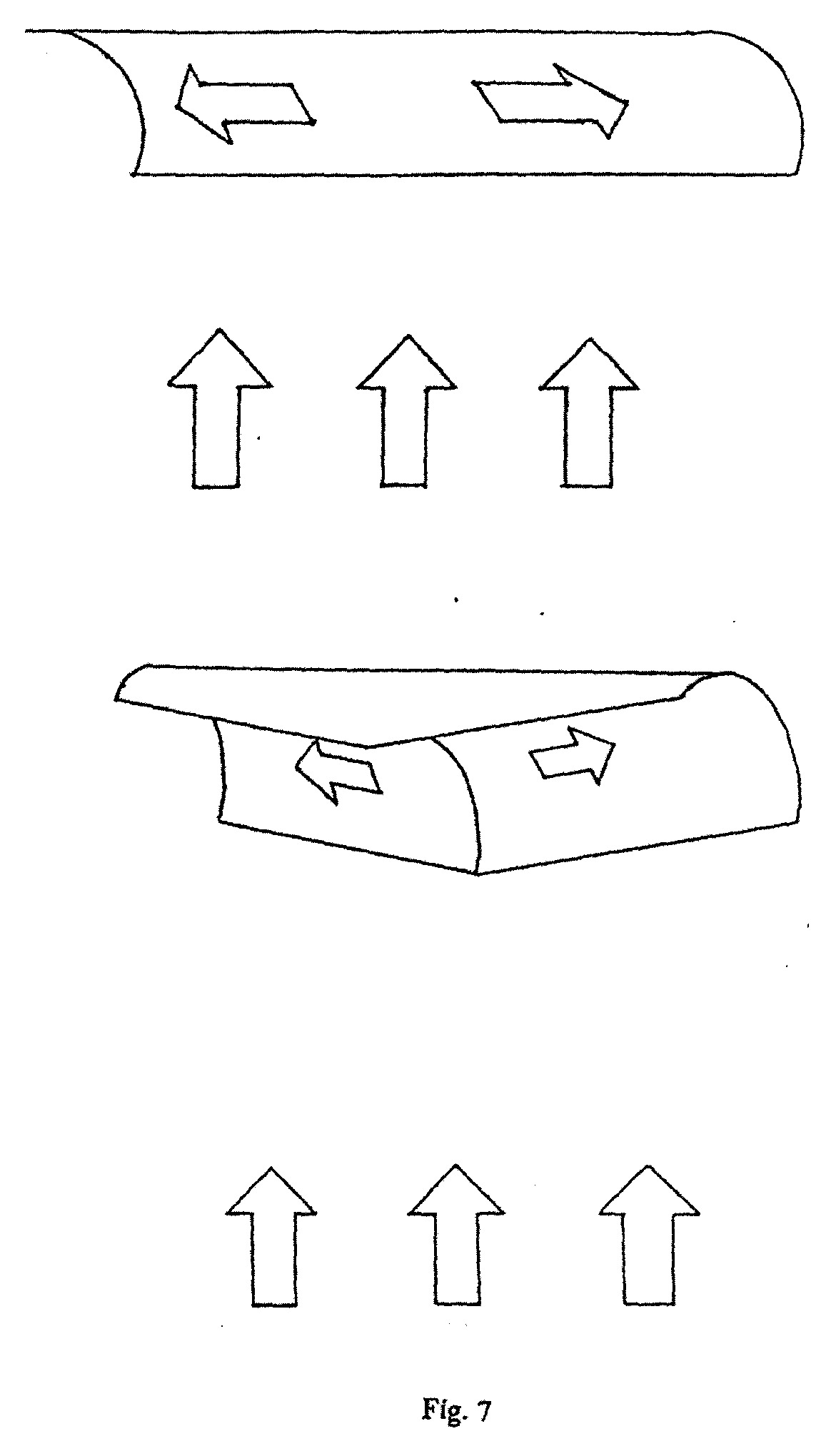

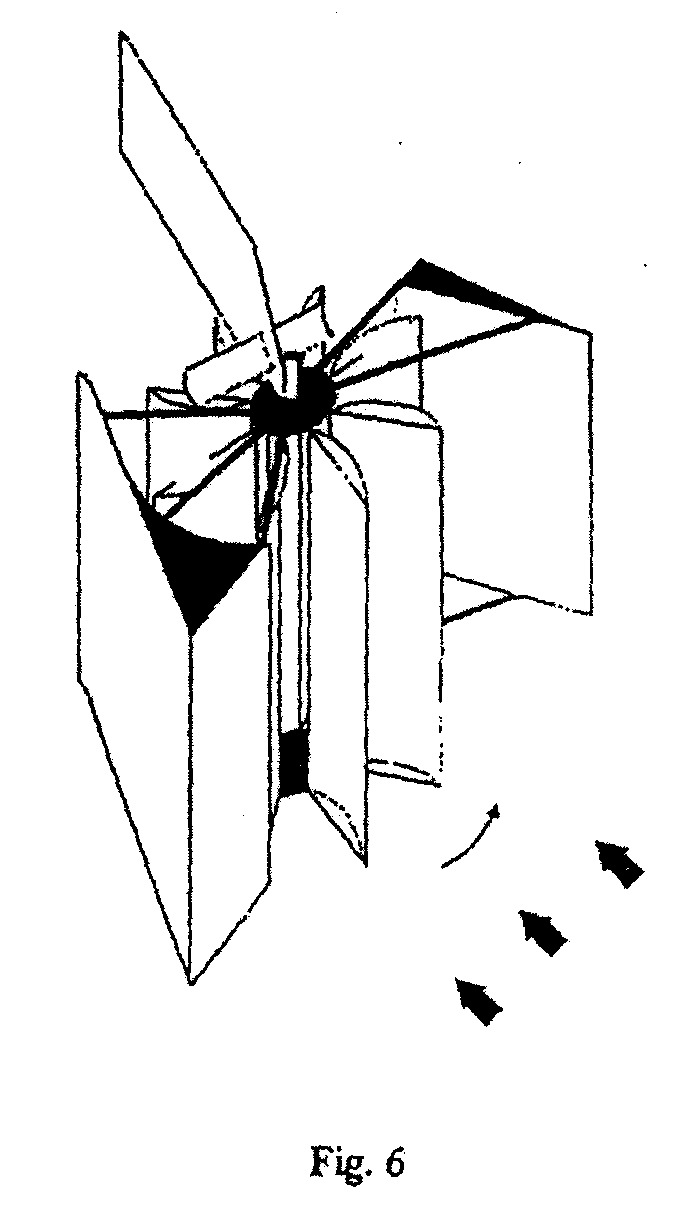

[0070] Fig. 6 - pavaizduotas vėjo generatoriaus su cilindriniu rotoriumi bendras vaizdas. Fig. 7 - pavaizduotos galimos menčių formos.
[0071] Įgyvendinimo pavyzdžių aprašymas
[0072] Pateikta konstrukcija priklauso vėjo generatoriams su cilindriniu rotoriumi. Rotorius sudarytas iš įlenktų menčių (pažymėtos raide B fig. 2-4), pritvirtintų ant sukimosi ašies (pažymėta raide A fig. 2-4). Ant šios ašies A per šarnyrus išdėstyta standi konstrukcija, kurią sudaro:
[0073] - vėjo atmuštuvas (pažymėtas raide C fig. 2 - 4) su atlenkimu (pažymėtas raide R fig. 2 - 4);
[0074] - vėjo ėmiklis (pažymėtas raide D fig. 2-4);
[0075] - vėjarodis (pažymėtas raide H fig. 2-5);
[0076] - sparnai iš rotoriaus viršaus ir iš rotoriaus apačios (pavaizduoti raidėmis R1 ir R2, fig.2- 4).
[0077] Ši konstrukcija ir rotorius gali suktis ant ašies vienas kito atžvilgiu. Apačioje ašies patalpintas elektros generatorius (pažymėtas raide G fig. 2 - 4). Rotoriaus apačioje vėjo generatoriaus stiebas - atrama tvirtinama trimis tempikliais (pažymėti raide E fig. 2 - 4), išdėstytais 120° vienas kito atžvilgiu.
[0078] Proporcijos ir santykiai.
[0079] Mentės (pažymėta raide B fig. 2 - 4) pločio santykis su jos ilgiu apytikriai lygus 1/4.
[0080] Mentės B pločio santykis su rotoriaus diametru apytikriai lygus 1/3.
[0081] Vėjo atakos kampas ant vėjo atmuštuvo C ir vėjo ėmiklio D plokštumos (pažymėtas raide α fig. 1 a) sudaro 30° - 45°.
[0082] Projektuojamos pavėjui jėgos (pažymėtos Fd fig.3) vėjo ėmiklio pločio (pažymėta Ld fig.3) sandauga iš peties (pažymėto Pd fig. 3) lygi projektuojamos pavėjui jėgos (pažymėtos Fc fig.2) vėjo atmuštuvo pločio (pažymėto Le fig.3) iš peties (pažymėto Pc fig.3) sandaugai:
[0083] LdxPd = LcxPc,
[0084] Santykis iš vėjarodžio ploto (pažymėto Sh fig.4) ir peties (pažymėto Ph fig.4) sandaugos sukurtos vėjo jėgos su iš sandaugos vėjo atmuštuvo ploto dalies (pažymėtos Sc figūroje 4) ir peties (pažymėto Pc fig. 4) sukuriamos vėjo jėgos turi būti didesnis už 1,5.
[0085] Vėjo atmuštuvas C per visą plotą užsibaigia atlenkimu (pažymėtas raide R fig. 2), kurio
[0086] projektuojamas pavėjui dydis lygus (0,2÷0,5) Le.
[0087] Viršutinis ir apatinis spamai (R1 ir R2 fig. 2; 4) turi tokius matmenis: - sparno plotis lygus 0,4 - 0,8 rotoriaus mentės pločio,
[0088] - sparno ilgis lygus 1 ÷2 rotoriaus mentės pločio.
[0089] Didžiausias vėjo panaudojimo koeficientas, atitinkamai ir didžiausias vėjo generatoriaus
[0090] galingumas kyla, kai menčių centrai juda tokiu greičiu:
[0091] - 1,1 m/s, kai vėjo greitis 3,5 m/s.
[0092] - 2 m/s, kai vėjo greitis 6 m/s.
[0093] Veikimo principas.
[0094] Vėjo atmuštuvas C (fig. 2) nuo oro srauto saugo išlenktas rotoriaus menčių puses ir nukreipia jį į įlenktas rotoriaus menčių puses. Vėjo ėmiklis D (fig. 2) pagriebia oro srautą ir, taip pat nukreipia į įgaubtas rotoriaus menčių puses. Spaudžiant vėjui į vėjo atmuštuvą ir vėjo ėmiklį iškyla jėgos Fc ir Fd (fig. 2). Vėjo atmuštuvo ir vėjo ėmiklio išdėstymas ir proporcijos leidžia išlaikyti konstrukcijos (vėjo atmuštuvas, vėjo ėmiklis, vėjarodis) pusiausvyrą veikiant vėjui. Vėjarodis H (fig. 2) orientuoja konstrukciją prieš vėjo srautą. Kaip matyti fig. 2, oro srauto spaudimas veikia keturias cilindrinio rotoriaus mentes 1, 2, 3, 4, sukurdamas sukimo momentą į ašį A. Sukimasis per multiplikatorių persiduoda generatoriui G. Vėjo atmuštuvas C (fig. 2) užbaigiamas atlenkimu R (fig. 2), kuris sukuria iškrovą pasyvios rotoriaus zonos menčių srityje. Sparnai R1 ir R2 taip pat sukuria iškrovą pasyvios rotoriaus zonos srityje tam, kad padidėtų vėjo srautas aktyvioje rotoriaus srityje.
[0095] Vėjarodis H (fig. 2, 3) gali nusileisti lygiagrečiai rotoriaus ašiai A, besisukdamas aplink šarnyrą Z (fig. 2, 3), arba pasisukti išilgai apatinės ribos 90°, kad sumažėtų pasipriešinimas oro srautui. Kai pučia uraganinis vėjas, vėjarodis nusileidžia ir pasisuka ir vėjo generatoriaus konstrukcija atsiduria mažiausio pasipriešinimo oro srautui padėtyje, o rotorius gali dirbti toliau lengvesniu režimu (fig. 5).
[0096] Tokia konstrukcijos padėtis (vėjo atmuštuvas, vėjo ėmiklis, vėjarodis) vėjo atžvilgiu mažina apkrovimą atraminiam stiebui, nestabdant elektrogeneratoriaus.
[0097] Tokiu būdu, pateiktas vėjo generatorius su cilindriniu rotoriumi turi esminius skirtumus nuo egzistuojančių ir charakterizuojamas šiais požymiais:
[0098] - Menčių forma, skaičius ir matmenys. Mentės pločio ir rotoriaus diametro optimalus santykis - 1/3, o mentės pločio ir ilgio santykis - 1/4.
[0099] - Vėjo atmuštuvo forma ir išdėstymas.
[0100] - Vėjarodžio forma ir išdėstymas.
[0101] - Atraminė rotoriaus konstrukcija.
[0102] - Atlenkimas ir sparnai.
[0103] Toks požymių rinkinys nežinomas technikos lygiu, kuris turi pakankamai ilgą istoriją.
[0104] Tai, kad nėra duomenų apie tokius įrangos santykius ir parametrus, liudija apie išradimo lygį.
[0105] Pramoninis pritaikomumas akivaizdus dėl konstrukcijos paprastumo.
1. Vėjo jėgainė su cilindriniu rotoriumi su mentėmis ir vėją kreipiančiu įrenginiu, apimančiu vėjo ėmiklį, vėjo atmuštuvą ir vėjarodį, sumontuotu ant sukimo ašies, b e s i s k i r i a n t i tuo, kad turi tokį elementų matmenų santykį:
- mentės pločio ir jos ilgio santykis yra lygus 1:4 - 1 :8;
- mentės B pločio ir rotoriaus diametro santykis yra lygus 1:2 - 1,5, geriau 1 :3;
- vėjo atakos kampai £l ir £2 ant vėjo atmuštuvo C ir vėjo ėmiklio D plokštumos sudaro 30° - 45°, kampas γ sudaro 0° - 28° ir kampas ω sudaro 20° - 45°;
- vėjo atmuštuvo ir vėjo ėmiklio kampai Al ir A2, matmenys ir išdėstymas skaičiuojami taip, kad vėjo spaudimo jėgos į juos būtų subalansuotos:
Ld xPd =LcxPc,
- vėjarodžio matmenys skaičiuojami taip, kad jis užtikrintų pastovią orientaciją į vėją
2. Vėjo jėgainė pagal 1 punktą, b e s i s k i r i a n t i tuo, kad vėjo ėmiklio, vėjo keitiklio, vėjarodžio matmenys ir išdėstymas yra tarp savęs susiję ir apskaičiuoti priklausomai nuo rotoriaus dydžio ir nuo nustatyto regiono vidutinio metinio vėjo greičio.
3. Vėjo jėgainė pagal 1 punktą, b e s i s k i r i a n t i tuo, kad rotoriaus mentės yra sukonstruotos įgaubtos, o kreivumo forma atitinka minimalų oro pasipriešinimą, kai mentės juda iškilimu į priekį.
4. Vėjo jėgainė pagal 1 punktą, b e s i s k i r i a n t i tuo, kad papildomai turi viršutinį ir apatinį sparnus R1 ir R2, kurių matmenys:
- spamo plotis lygus 0,4÷0,8 rotoriaus mentės pločio, o sparno ilgis lygus 1÷2 rotoriaus mentės pločio, be to, sparnai išdėstyti užpakalinėje aktyvioje rotoriaus dalyje ir gali būti asimetriški vėjarodžio ašiai.
5. Vėjo jėgainė pagal 1 punktą, b e s i s k i r i a n t i tuo, kad vėjarodis pagamintas taip, kad galėtų suktis sukimosi ašies plokštumoje, padėtyse statmenoje ir lygiagrečioje sukimosi ašiai.
