[LT] Techninio grynumo silicio, kurį sudaro metalurginis silicis ir separuotas šlamas, valymo būdas, pagrįstas tirpinimu - kristalizacija lydžiųjų metalų lydiniuose, sudarytas iš trijų etapų: du (parengtinis ir baigiamasis) - priemaišų valymas ir vienas metalo - tirpiklio atomų valymas. Parengtiniame etape vykdomas periodinis techninio grynumo silicio įkrovų įvedimas į lydžiojo metalo lydalo paviršių, įkrovų nuleidimas į tiglio dugną, intensyvus lydalo maišymas vakuume, panaudojant impulsinį prapūtimą inertinių dujų pagrindu sudarytu dujų mišiniu, šlako pašalinimas, konvekcinis ištirpusio silicio masės pernešimas skystosios lydžiojo metalo fazės sluoksnyje ir silicio kristalizavimas plokštelinių silicio kristalų pavidalu. Baigiamojo valymo etape vykdomas periodinis įkrovų iš plokštelinių silicio kristalų įvedimas į kito lydžiojo metalo lydalo paviršių, intensyviai maišant, ir siliciu prisotinto lydalo pernešimas iš tirpinimo zonos į kristalizacijos zoną, kur silicis auginamas luito pavidalu ant silicio plokštelės, kurios priekinis paviršius peršaldomas 0,5-3 oC temperatūrų intervale, lydalas, iš kurio pašalintas silicis, grąžinamas atgal į tirpinimo zoną, pašalinami šlakai, išimami luitai. Nepertraukiamas priemaišų šalinimas pagrįstas periodiniu plokštelinių silicio kristalų ištraukimu, plokštelių su užaugintais silicio luitais bei tiglių su daugkartinio naudojimo lydalu keitimu. Lydžiųjų metalų atomų šalinimas vykdomas tiesioginės kristalizacijos metodu, auginant monokristalinį silicį iš silicio luitų, gautų baigiamajame priemaišų šalinimo etape.
[EN] The method for purifying silicon of technical grade consisting of metallurgical silicon and separated mud is based on dissolution - crystallization in fusible metals alloys and comprises three steps, two of them (preliminary and final) being purification from impurities and one step - purification from solvent atoms. The preliminary step comprises periodic loading of technical grade silicon onto the surface of fusible metal melt; transfering the load to the pot's bottom; energetic stirring of melt by means of scavinge of gas mixture composed on the base of inert gas; removing mud; convection transfer of melted silicon mass in the layer of liquid fusible metal phase; and crystallization of silicon in the form of platelet silicon crystals. In the final step periodic loading of platelet silicon crystals onto the surface of another fusible metal melt occurs under energetic stirring. The melt saturated with silicon is transferred from the zone of dissolution to the zone of crystallization where silicon is crystallized on the plate of silicon which front surface is over-cooled at the temperature of 0,5 -3 oC. The melt without silicon is returned back to the zone of dissolution, mud and crystal blocks are removed. The purification from fusible metal atoms is carried out by the method of direct crystallization growing up crystalline monocrystalline silicon from silicon blocks obtained in the final step of purification.
[0001] Technikos sritis
[0002] Techninio grynumo silicio valymo būdas priskiriamas puslaidininkinių medžiagų gavimo technologijai, o būtent - gryno silicio gavimo būdams - techninio grynumo silicio valymui lydžių metalų lydaluose.
[0003] Technikos lygis
[0004] Žinomas metalurginio silicio valymo būdas galio, panaudoto kaip lydusis metalas, lydale (UA patentas Nr. 12665 U). Metalurginis silicis gabalų pavidalu dedamas į tiglio dugną, galio lydalas įkaitinamas iki 800-1000 °C, sudaromas temperatūros gradientas 4-8 °C/cm išilgai tiglio su lydalu, kristalinė silicio plokštelė panardinama į viršutinę, šalčiausią lydalo dalį ir masės pernešimo dėka ištirpęs silicis iš apatinės tiglio dalies natūralios konvekcijos būdu kyla į viršų ir kristalizuojasi ant plokštelės 1 kg per 3,5 val. greičiu.
[0005] Tačiau šis būdas turi trūkumų:
[0006] 1. Išilgai tiglio esantis temperatūros gradientas pablogina silicio kristalo struktūros morfologiją, nes nestabilus kristalizacijos, vykstančios persotintame lydale esant įkaitintai plokštelei, frontas.
[0007] 2. Silicio kiekis, išvalytas tokiu būdu, priklauso nuo silicio įkrovos, pritvirtintos tiglio dugne, o tai apriboja šį būdą realizuojančio įrenginio našumą,
[0008] 3. Ištirpusio silicio masės pernešimas prie plokštelės tiesioginės konvekcijos pagalba apriboja nusodinamo ant plokštelės silicio augimo greitį, nes neįmanoma pasiekti mažesnio kaip 1 mm storio ribinio difuzinio sluoksnio.
[0009] Prototipu pasirinktas metalurginio silicio valymo būdas (UA patentas Nr. 84653 C). Metalurginis silicis nepertraukiamai dedamas į lydžiojo metalo lydalą, esant pastoviai temperatūrai, kurios dydį riboja lydžiojo metalo lakumas. Lydusis metalas pasirenkamas iš Ga, Sn, In, Al, Pb grupės. Metalurginis silicis į lydžiojo metalo lydalą įvedamas paduodant silicį į skystąją fazę. Lydalas priverstinai maišomas, ir taip vyksta ištirpusio silicio masės pernešimas prie kristalizacijos fronto. Išvalytas silicis kristalizuojasi ant kristalinės plokštelės, aušinant jos kitą paviršių pagal programą, leidžiančią pagrindiniame plokštelės paviršiuje (kristalizacijos fronte) pasiekti pastovų peršaldymą ne mažesnį kaip 5 °C. Be to, lydalas maišomas tokiu greičiu, kad būtų užtikrintas ribinio difuzinio sluoksnio formavimasis kristalizacijos fronte. Iš gauto kristalinio silicio Čochralskio ištraukimo būdu gaminamas monokristalinis "saulės" markės silicis pagal standartinę technologiją.
[0010] Šio būdo trūkumams galima priskirti:
[0011] 1. Valomas tik metalurginis silicis.
[0012] 2. Viename technologiniame procese vykdomi išvalyto silicio kristalizacijos ir techninio grynumo silicio priemaišų valymo procesai.
[0013] 3. Metalurginio silicio įvedimas į lydžiojo metalo lydalą vykdomas nepertraukiamai paduodant silicį į skystąją fazę, dėl to jo paviršiuje susidaro sluoksnis, sudarytas iš kietosios fazės susikristalizavusių metalurginio silicio dalelių ir šlako, kliudančio pašalinti lakiąsias priemaišas iš metalurginio silicio tirpalo lydžiojo metalo lydale.
[0014] 4. Lydžiojo metalo pasirinkimas iš Ga, Sn, In, Al, Pb grupės nepakankamas, nes neatsižvelgta į kitų lydžiųjų metalų bei jų grupės lydinių galimybes.
[0015] 5. Lydalas maišomas tik sukant tiglį apie ašį.
[0016] 6. Nepašalinamas šlakas.
[0017] 7. Silicio valymo ir kristalizacijos procesams naudojamas vienas lydusis metalas.
[0018] 8. Nuolatinis peršaldymas 5 °C ir daugiau padeda susidaryti plokšteliniams kristalams šalia luito kristalizacijos fronto.
[0019] 9. Technologinis silicio gavimo procesas baigiasi, ištraukus plokštelę su užaugintu kristalinio silicio luitu, t.y., yra cikliškas.
[0020] Išradimo esmė
[0021] Siūlomas techninio grynumo silicio valymo būdas technologiniais ypatumais užtikrina, kad iš techninio grynumo silicio bus pašalintos lakiosios priemaišos ir aukšto slėgio garų, sudarančių elektriškai aktyvius ir rekombinacinius centrus (Al, B, P, C, Cr, Fe, Mn, Ni, Ti, V), priemaišos nuo 0,1 iki 10 ppm lygio, ir kad valymas bus realizuojamas nepertraukiamame gamybos procese. Toks būdas užtikrina "saulės" markės silicio gavimą saulės elementams gaminti.
[0022] Tai pasiekiama tuo, kad technologiniai metodo ypatumai realizuojami tokiais etapais:
[0023] 1 etapas. Pirminis priemaišų pašalinimas iš techninio grynumo silicio, kurį sudaro silicio ištirpinimas lydžiojo metalo lydale ir plokštelinių kristalų gavimas masinės kristalizacijos procesu.
[0024] 2 etapas. Galutinis priemaišų pašalinimas iš techninio grynumo silicio, kurį sudaro pirmame etape gautų plokštelinių silicio kristalų ištirpinimas lydžiojo metalo lydale ir silicio kristalizavimas ant plokštelės.
[0025] 3 etapas. Lakiųjų metalų atomų pašalinimas iš silicio - monokristalų auginimas kryptinės kristalizacijos būdu iš 2 etape gauto silicio.
[0026] Techninio silicio, kuriame yra metalurginio silicio ir šlamo, valymo būdas, kuriame pirminio priemaišų valymo etape techninio grynumo silicis periodiškai įvedamas įkrovomis į lydžiojo metalo, pasirinkto iš galio, alavo, indžio, švino, aliuminio, bismuto, cinko ir jų lydinių grupės lydalo paviršių, įkrovos nuleidžiamos į tiglio dugną, neleidžiant joms išplaukti. Lydalas intensyviai maišomas vakuume, panaudojant impulsinį jo prapūtimą inertinių dujų pagrindu sudarytu mišiniu, pašalinamas susidaręs šlakas. Toliau vyksta konvekcinis ištirpusio silicio masės pernešimas lydžiojo metalo skystosios fazės sluoksnyje, silicis kristalizuojasi plokštelinių kristalų pavidalu. Kristalai išimami. Galutinio priemaišų valymo etape vykdomas periodinis plokštelinių silicio kristalų įvedimas įkrovomis į lydžiojo metalo lydalo paviršių, intensyviai maišoma. Siliciu prisotintas lydalas perkeliamas iš tirpinimo srities į kristalizacijos sritį, kur silicis auginamas luito pavidalu ant silicio pokštelės, kurios kitas paviršius peršaldomas 0,5-3 °C temperatūrų intervale. Lydalas be silicio grąžinamas atgal į tirpinimo zoną, pašalinamas šlakas ir išimami silicio luitai. Nepertraukiamas procesas pagrįstas periodiniais silicio plokštelinių kristalų išėmimais, plokštelių su užaugintais silicio luitais bei tiglių su daug kartų naudojamais lydalais keitimais. Lydžiųjų metalų atomai pašalinami monokristalinio silicio auginimo procese iš silicio luitų, gautų baigiamajame priemaišų valymo etape, kryptinės kristalizacijos būdais.
[0027] Nuo žinomo technologinio sprendimo siūlomas metodas skiriasi šiais pagrindiniais požymiais:
[0028] 1. Siūlomu metodu galima ne tik išvalyti metalurginį silicį, bet ir pašalinti šlamą, gautą atskyrus atliekas, susidarančias pjaustant silicio luitus į plokšteles. Tai įmanoma, nes techninio silicio valymo procesai lydžiojo metalo lydale siūlomu būdu padalinti į du priemaišų šalinimo etapus - pirmą, pirminio valymo, ir antrą - galutinio valymo. Pirminis valymas naudojamas lakiosioms priemaišoms pašalinti valant metalurginį silicį bei elementiniam siliciui ištraukti iš šlamo į lydaus metalo lydalą, vėliau pašalinant šlakus, kuriuose yra silicio karbido, silicio dioksido ir kitų priemaišų. Galutinis valymas leidžia sumažinti pašalinamų priemaišų kiekį gautame silicio luite iki 1-10 ppm.
[0029] 2. Kitaip nei prototipe, kuriame iš metalurginio silicio šalinamos priemaišos ir išvalyto silicio monokristalas auginamas dviem etapais, siūlomame metode šie procesai atliekami trimis etapais, dviejuose pirmuosiuose iš techninio švarumo silicio pašalinamos priemaišos, o trečiame - iš silicio kristalų pašalinami lydžiųjų metalų atomai. Metalurginio silicio priemaišų valymo proceso padalinimą į du etapus sąlygojo tai, kad neįmanoma suderinti efektyvaus lakiųjų priemaišų šalinimo ir išvalytų silicio kristalų kristalizacijos viename technologiniame režime dėl esminių šių procesų optimalių temperatūrų skirtumo. Lakiųjų priemaišų išgarinimo temperatūros (l lentelė) turi būti kuo didesnės, kad susidarytų kuo didesnis šių priemaišų slėgis, o silicio kristalų kristalizavimui temperatūra turi būti kuo mažesnė, kadangi sumažinus proceso temperatūrą augantys silicio kristalai sugriebtų mažiau priemaišų atomų. Priemaišos, perėjusios su valomąja medžiaga į lydalą, jame būna mažomis koncentracijomis, toli nuo prisotinimo, todėl nesikristalizuoja likdamos lydale. Pirmasis etapas užbaigiamas plokštelinių silicio kristalų auginimu masinės kristalizacijos, kurią sąlygoja konvekcinis silicio pernešimas į lydalo paviršių dėl esminių silicio ir lydžiojo metalo tankių skirtumo, procese. Antras etapas baigiamas silicio luito formavimu ant aušinamos silicio plokštelės.
[0030] 3. Kitaip nei prototipe, kuriame metalurginis silicis nepertraukiamai paduodamas į lydžiojo metalo lydalą, siūlomame metode silicio įkrovos į lydalą įvedamos periodinėmis įkrovomis, o tai neleidžia lydalo paviršiuje susidaryti sluoksniui iš kietosios susikristalizavusių metalurginio silicio ir šlako dalelių, kuris kliudo lakiųjų priemaišų pašalinimui iš lydžiojo metalo lydalo. Periodiškai įvedant plokštelinių silicio kristalų įkrovas, gautas pirmajame valymo etape, į tirpinimo zoną ir perkeliant siliciu prisotintą lydalą į kristalizacijos zoną, vėliau perkeliant lydalą, iš kurio pašalintas silicis, atgal, galima valdyti išlydyto silicio masės patekimą prie plokštelės, optimizuojant luito augimą ant plokštelės.
[0031] 4. Kitaip nei prototipe, kuriame pasirinktas lydusis metalas iš grupės Ga, Sn, In, Al, Pb, pateiktame metode panaudoti šios grupės lydieji metalai, o taip pat Bi ir Zn. Panaudojus lydžiųjų metalų lydinius, galima pasiekti kontroliuojamą silicio tirpumo kitimą, esant duotai valymo proceso temperatūrai, o Bi ir Zn leidžia gauti plokštelinius silicio kristalus su mažu tų metalų atomų kiekiu, kai jie naudojami kaip tirpikliai.
[0032] 5. Kitaip nei prototipe, kuriame lydalas maišomas sukant tiglį apie ašį, pareikštame metode intensyvus lydalo maišymas vyksta sukant tiglį ir maišytuvą (arba silicio plokštelę) priešingomis kryptimis, o taip pat impulsais prapučiant lydalą inertinėmis dujomis arba jų pagrindu sudarytu mišiniu, o tai leidžia sumažinti lakiųjų priemaišų koncentraciją lydale ir sukurti įvairius junginius su priemaišomis, kurios šlako pavidalu pašalinamos iš lydalo.
[0033] 6. Kitaip nei prototipe, kuriame nėra šlakų pašalinimo, siūlomame metode šlakai nuo lydalo paviršiaus pašalinami nusiurbiant vakuumu, o tai leidžia lydųjį metalą panaudoti daug kartų.
[0034] 7. Kitaip nei prototipe, kuriame naudojamas vienas lydusis metalas, valymo procese bei silicio kristalizacijos procese, pareikštame metode šiems procesams siūloma naudoti įvairius lydžiuosius metalus. Tai sąlygota tuo, kad pirmame etape būtina panaudoti mažo lakumo lydųjį metalą, o tai leidžia efektyviai pašalinti lakiąsias priemaišas, esant aukštoms valymo proceso temperatūroms (T1 ≤ 1500 K). Antrame etape, atliekant silicio kristalizaciją, būtina vykdyti auginimo procesą, esant žemoms temperatūroms, o tai leidžia panaudoti lakiuosius lydžiuosius metalus.
[0035] 8. Kitaip nei prototipe, kuriame nuolatinis peršaldymas ant plokštelės ne mažiau kaip 5 °C, pareikštame metode nuolatinis peršaldymas vykdomas priekiniame plokštelės paviršiuje 0,5-3 °C temperatūrų intervale, tai padeda siliciui kristalizuotis ant plokštelės ir neleidžia susidaryti plokšteliniams silicio kristalams lydale prie plokštelės. Kadangi šaldoma tik plokštelė, kristalizacija vyksta tik jos paviršiuje ir nevyksta lydale, esančiame aplink plokštelę, kur temperatūra žymiai aukštesnė už plokštelės. Dėl išcentrinių jėgų lydalo sraute, kurios susidaro sukantis tigliui, tiglio centre, kur yra plokštelė, formuojasi lengvosios lydalo frakcijos, prisotintos silicio, ir tai padeda efektyviai augti silicio luitui. Luito kristalizacijos greičio padidinimas, lyginant su prototipu, sąlygotas taip pat tuo, kad plokštelei ir tigliui sukantis priešingomis kryptimis ribiniame sluoksnyje vyksta turbulentinis judėjimas.
[0036] 9. Kitaip nei prototipe, kuriame technologinis silicio gavybos procesas baigiamas ištraukiant išauginto kristalinio silicio luito plokštelę, pareikštame metode techninio grynumo silicio valymo procesas nesustoja. Pirmas ir antras etapas vyksta nepertraukiamu procesu, ištraukiant silicio plokštelinius kristalus ir luitus bei periodiškai pakeičiant silicio plokšteles ir tiglius su daugkartinio naudojimo lydalais.

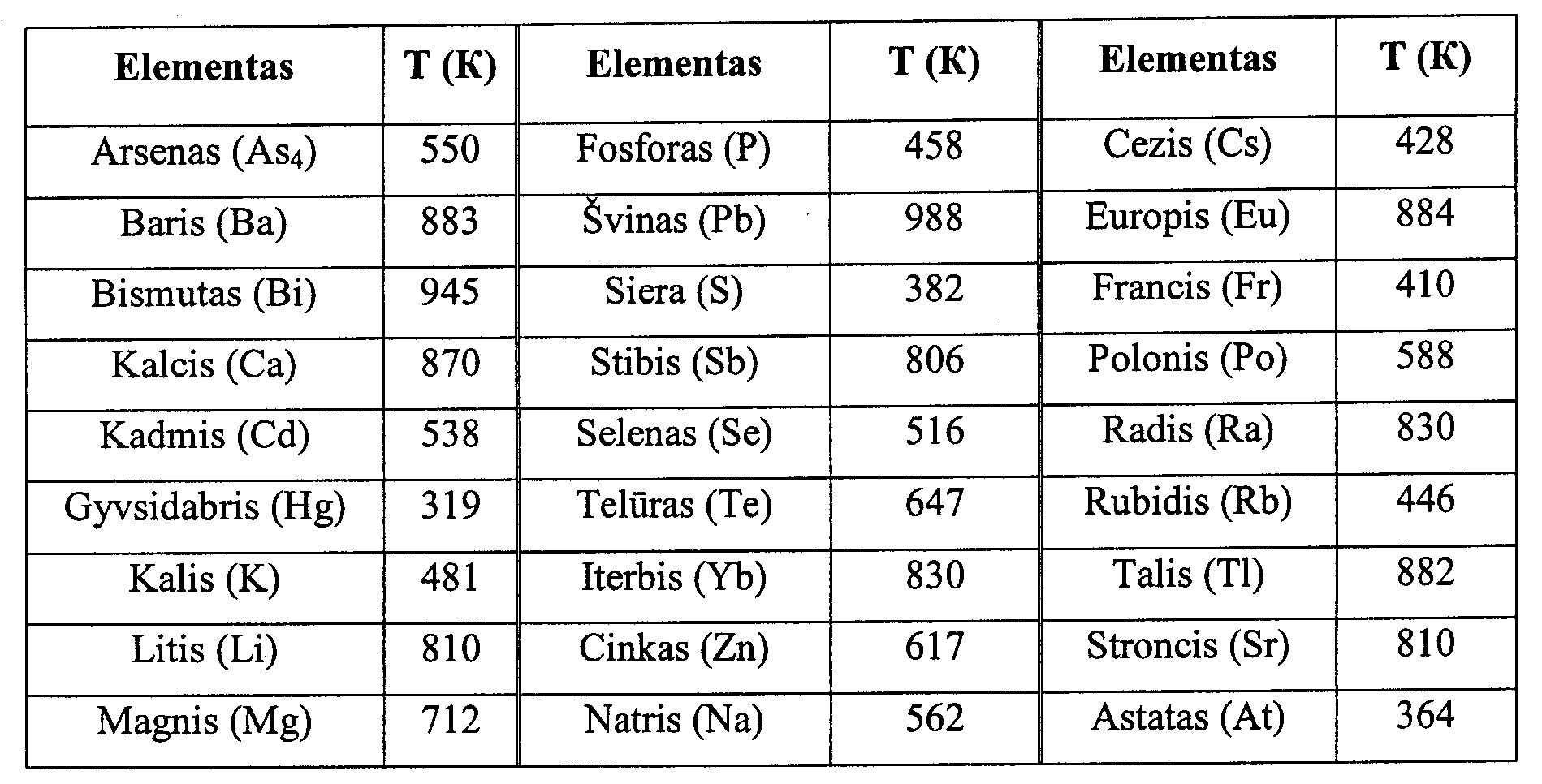

[0037] 1 lentelė. Lakiųjų priemaišų išgarinimo temperatūrų reikšmės (K), esant garų slėgiui 10-2 mmHg
[0038]
[0039] Išradimo įgyvendinimo aprašymas
[0040] Pavyzdys.
[0041] Saulės markės p laidumo tipo silicio gavimas.
[0042] Metalurginis silicis valomas trimis etapais. Pirmajame etape naudotas silicis, kuriame buvo 98,5 masės % Si, ir SN-0000 markės alavas. Antrajame etape buvo naudojami išvalyti plokšteliniai silicio kristalai ir galis GA-0000, trečiame etape daugiausia iš silicio buvo valomi metalų-tirpiklių, naudojamų pirmame ir antrame etape, atomai. Kvarcinis 180 mm skersmens, 250 mm aukščio tiglis buvo pripildomas kambario temperatūros 25 kg masės alavo. Išsiurbus orą kameroje iki 10-2 mmHg, tiglis buvo kaitinamas iki 1150 °C temperatūros. Kvarcinio tiglio kaitinimo procese pro šliuzo kamerą į alavo lydinį buvo įvedama metalurginio silicio įkrova, kurios masė - 1 kg ir kuri grotelėmis patalpinama tiglio dugne. Metalurginio silicio tirpinimas vyko impulsais prapučiant argonu kelias minutes, dujas įvedant per tuščiavidurį grotelių vamzdelį tuo pat metu sukant tiglį dėl to lydalas buvo intensyviai maišomas. Alavo paviršiuje susidarantis šlakas iš tiglio buvo pašalinamas, išsiurbiant vakuumu. Ištirpintas atominis silicis konvekciniu masės pernešimu skystoje alavo lydalo fazėje kilo aukštyn pro grotelių angas ir kristalizavosi paviršiuje plokštelinių silicio kristalų pavidalu, stambios silicio dalelės buvo atrūšiuojamos grotelių angomis. Plokšteliniai silicio kristalai, gauti iš vienos įkrovos, buvo 2-5 mm linijinio dydžio, iš lydinio buvo atskiriami ir iškeliami grotelėmis. Tiglyje, viename alavo lydale, silicis buvo valomas periodiškai įvedant 40-50 įkrovų, po to tiglis buvo keičiamas nauju su SN-0000 markės alavu, dėl to technologinis priemaišų iš silicio valymo procesas vyko nepertraukiamai. Gaunami plokšteliniai silicio kristalai grotelėmis buvo traukiami iš tiglio, kaupiami ir sandėliuojami antro etapo valymui.
[0043] Antrame etape kambario temperatūroje kvarcinis 180 mm skersmens, 250 mm aukščio tiglis buvo pripildomas 25 kg masės galio. Į tiglį buvo dedamas įtaisas plokštelinio silicio įkrovoms įkrauti. Kvarcinio tiglio kaitinimo iki 1000 °C procese į įkrovimo įtaisą buvo įvedama 100 g plokštelinių silicio kristalų įkrova, kuri buvo tirpdoma intensyviai maišomame galio lydale. Maišymas vyko sukant maišytuvą ir tiglį išvalyto argono terpėje. Prisotinus galio lydalą siliciu, jis buvo perkeliamas į kristalizacijos zoną, kurioje tuo pat metu, įkraunant įkrovas, buvo įvedama silicio plokštelė, kurios priekiniame paviršiuje buvo sukuriamas nuolatinis peršaldymas 0,5-3 °C temperatūrų intervale. Silicis buvo auginamas ant plokštelės 10 minučių nepertraukiamai maišomo lydalo sraute, tekančiame pro besisukančią silicio plokštelę. Ir lydalas, iš kurio buvo pašalintas silicis, kristalizuojant pastarąjį ant plokštelės, buvo perkeliamas į įtaisą įkrovoms įkrauti, pašalinant susidariusį šlaką. Per vieną valandą, periodiškai įvedant 100 g įkrovas, ant vienos plokštelės buvo išauginamas 200 g masės kristalinio silicio luitas, iš tiglio buvo ištraukiama 4 kg silicio per 12 valandų, po to buvo įvedama nauja plokštelė, ant kurios vėl buvo auginamas luitas. Viename galio lydale ant 20-25 plokštelių buvo išauginama 4-5 kg išvalyto silicio. Po to tiglis buvo keičiamas nauju, kuris pripildomas GQ-0000 markės galiu, ir procesas kartojamas. Technologinis priemaišų iš silicio valymo procesas vyko nepertraukiamai, periodiškai keičiant įkrovas, plokšteles ir tiglius. Pagrindinėmis priemaišomis silicio luituose buvo galis, kurio koncentracija 3 x 1019 cm3. Tokiuose kristaluose nebuvo pastebėta karkasinių augimo formų, o taip pat įstrigusio lydalo, ir likutinis priemaišų kiekis buvo mažesnis kaip 1-10 ppm. Iš keičiamų tiglių buvo išimami plokšteliniai silicio kristalai, susidarantys aušinant lydalus, atskiriami nuo lydalo apdorojant rūgštimi ir sandėliuojami kartu su plokšteliniais silicio kristalais, gautais pirmuoju valymo etapu.
[0044] Trečias metalurginio silicio valymo etapas buvo vykdomas perkristalizuojant antruoju etapu gautus silicio luitus kryptinės kristalizacijos metodu, kad būtų pašalinti alavo ir galio atomai ir sumažinta liekamųjų priemaišų koncentracija (2 lentelė), auginant tūrinį monokristalinio silicio luitą iš gautų luitų lydinio. Metalurginis silicis po 3 etapų valymo buvo p laidumo tipo, jo lyginamoji varža iki 10 Ω/cm, elektronų gyvavimo laikas virš 100 ms. Toks silicis tinkamas gaminti didelio efektyvumo saulės elementams.

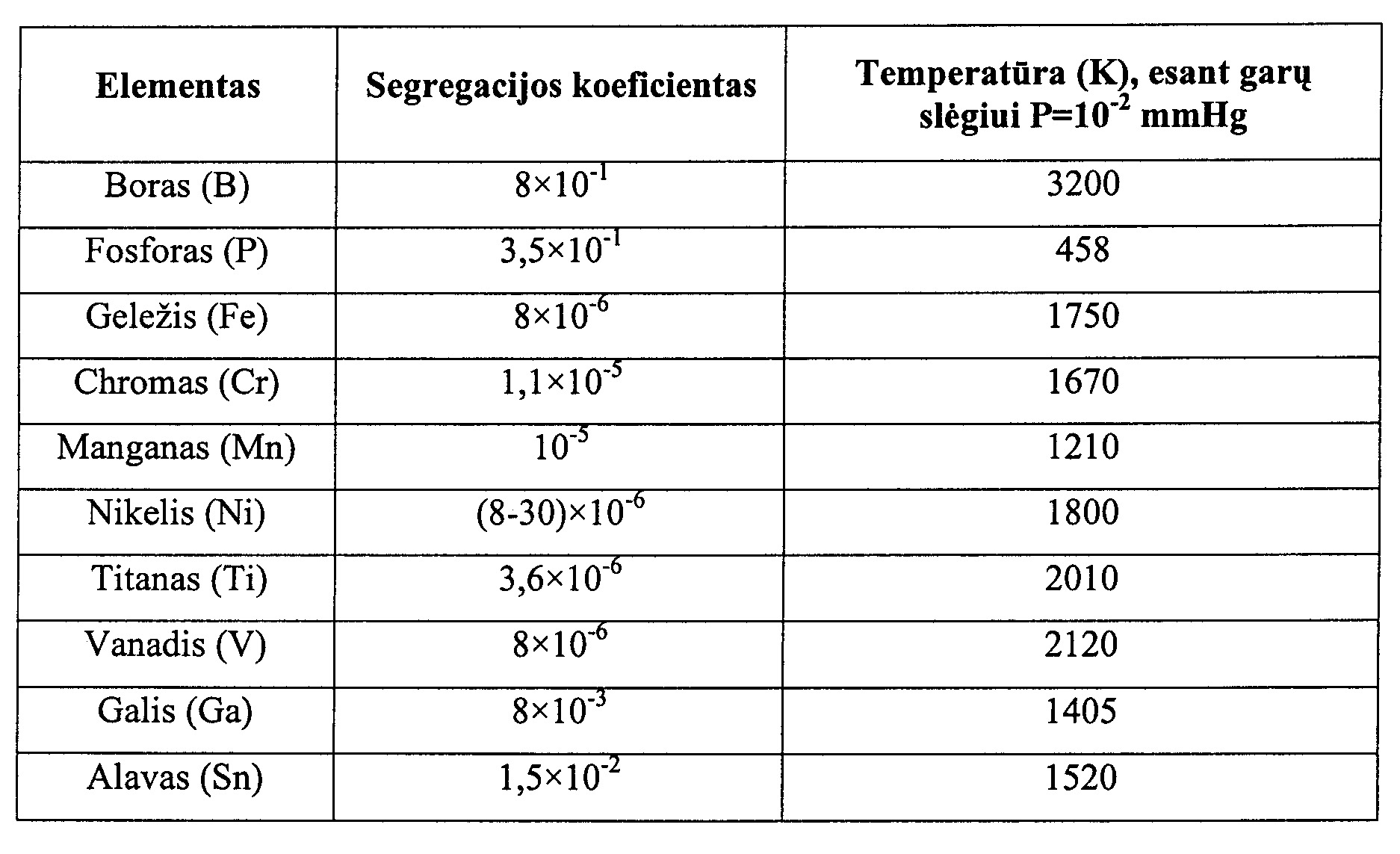

[0045] 2 lentelė. Liekamųjų priemaišų koncentracija.
[0046]
[0047] Pramoninis pritaikomumas

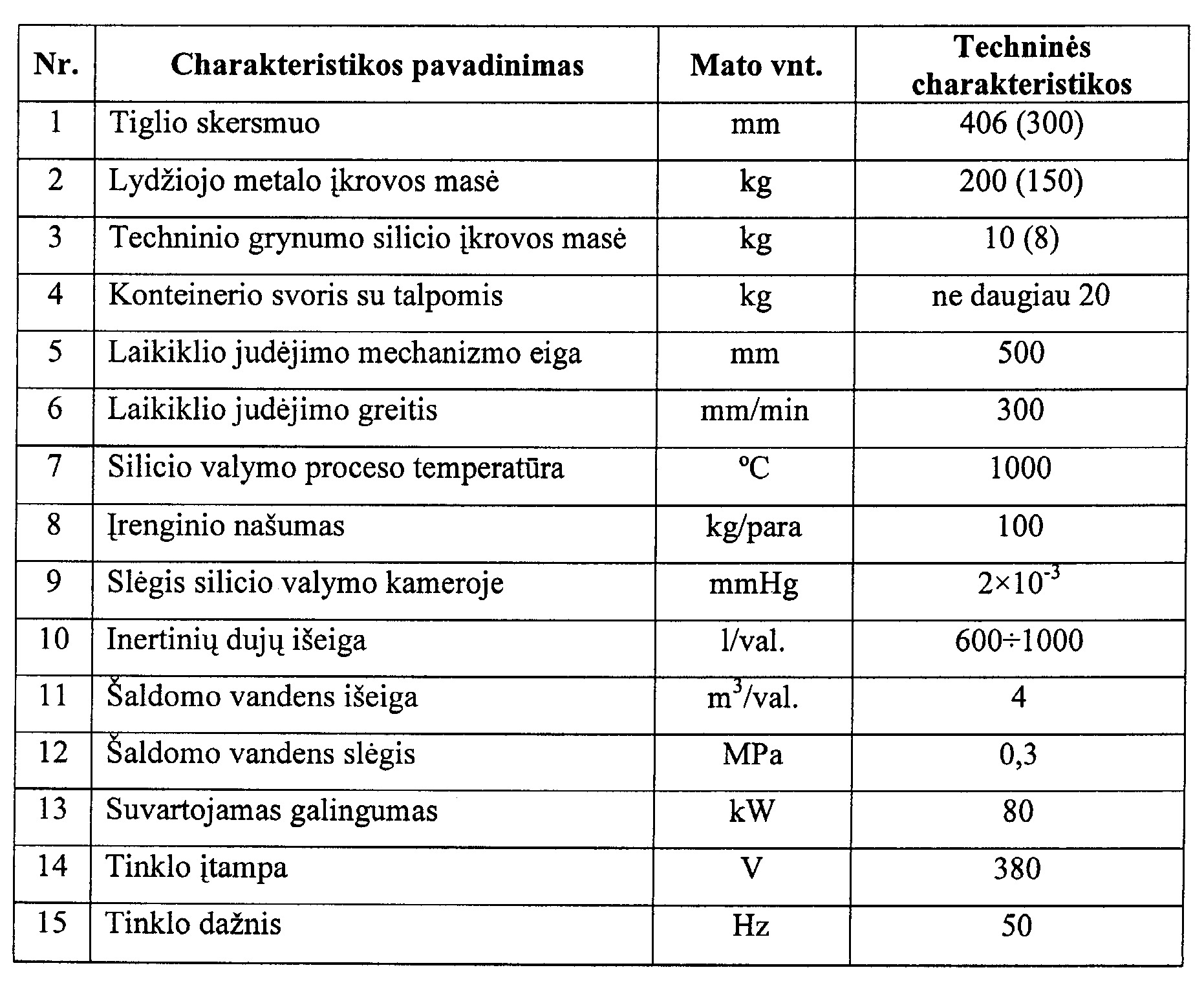

[0048] Techninio grynumo silicio valymui panaudotos įrangos ir medžiagų parametrai:
[0049]
1. Silicio valymo būdas, apimantis silicio priemaišų šalinimą, tirpinant silicį su priemaišomis priverstinai maišomo lydžiojo metalo lydalo tiglyje, lydžiojo metalo parinkamą iš grupės, sudarytos iš galio, alavo, indžio, švino, aliuminio, ir ištirpinto silicio konvekcinį masės pernešimą lydalo skystoje fazėje prie kristalizacijos fronto bei kristalizavimą ant plokštelės, kurios priekinis paviršius peršaldomas, kristalinio silicio ištraukimą iš lydinio ir lydžiųjų metalų atomų šalinamą, kryptinės kristalizacijos metodu, auginant monokristalinį silicį, b e s i s k i r i a n t i s tuo, kad silicio priemaišų šalinimą vykdo trimis etapais:
per pirminį priemaišų šalinimą silicį įkrovos pavidalu periodiškai įveda į vieno iš lydžiųjų metalų lydalo paviršių, silicio įkrovą nuleidžia į tiglio dugną, neleidžiant jai išplaukti, priverstinį lydinio maišymą vykdo vakuume ir maišomą lydinį papildomai prapučia inertinių dujų pagrindu sudarytu dujų mišiniu, susidariusį šlamą nuo lydinio paviršiaus nusiurbia vakuumu, išima ištirpinto silicio konvekciniu masės pernešimu lydalo paviršiuje susikristalizavusį silicį plokštelinių kristalų pavidalu;
antrajame priemaišų šalinimo etape plokštelinių silicio kristalų, gautų pirminiame priemaišų šalinimo etape, įkrovą įveda į kito lydžiojo metalo lydalą, kurį intensyviai maišo, siliciu prisotintą tirpalą perkelia iš tirpinimo srities į kristalizacijos sritį kur silicio luitą augina ant silicio plokštelės, kurios priekinis paviršius nuolat peršaldomas, pašalina šlaką ir išima ant plokštelės užaugintą silicio luitą;
trečiajame silicio valymo etape perkristalizuoja antruoju etapu gautus silicio luitus kryptinės kristalizacijos metodu, kad būtų pašalinti abiejų lydžiųjų metalų atomai.
2. Silicio valymo būdas pagal 1 punktą, b e s i s k i r i a n t i s tuo, kad iš lydžiųjų metalų silicio valymui dar naudoja bismutą, cinką, o taip pat galio, alavo, indžio, švino, aliuminio, bismuto, cinko lydinius.
3. Silicio valymo būdas pagal 1 arba 2 punktą, b e s i s k i r i a n t i s tuo, kad minėtas silicio plokštelės priekinis paviršius nuolat peršaldomas 0,5-3 °C temperatūrų intervale.
4. Silicio valymo būdas pagal bet kurį iš ankstesnių punktų, b e s i s k i r i a n t i s tuo, kad lydžiojo metalo lydalą, iš kurio pašalintas silicis, grąžina į silicio tirpinimo sritį, periodiškai keičia tiglius su daugkartinio naudojimo lydžiojo metalo lydalais.
5. Silicio valymo būdas pagal bet kurį iš ankstesnių punktų, b e s i s k i r i a n t i s tuo, kad antrajame priemaišų šalinimo etape lydžiojo metalo lydalą maišo, sukant tiglį ir silicio plokštelę priešingomis kryptimis.
