[LT] Išradimas yra iš medicinos technikos srities. Kulkšnies - pėdos ortopedinis įtvaras, kurį sudaro karkasas, pagamintas iš lengvo ir tvirto anglies ir stiklo pluoštų kompozito, karkaso apatinė dalis ties vidiniu pėdos skliautu yra sujungta su padu, o ties kulno viršutine dalimi išlenkimas pereina į tiesią dalį, neliesdamas Achilo sausgyslės, o ties blauzdos apatine dalimi turi dvi atšakas, o pado priekinė dalis yra mažesnio standumo, negu dalis ties kulnu, lyginant su vidurine standžia pado dalimi. Blauzdos fiksacijai ne mažiau trijuose taškuose kojos imobilizavimui įtvaras turi blauzdos laikiklius ir blauzdos atramą viršutinėje įtvaro dalyje, be to atrama išsišakoja į dvi atšakas, kurių apačioje yra blauzdą apimantys laikikliai, o lanksčioji įtvaro dalis yra ilgesnė.
[EN] The invention relates to medical devices. Ankle - foot orthopedic support comprises a frame, which is made from light and hard composite of carbon and glass fibres and a lower part of a frame beside inside foot arc is connected with tread and curve at a top part of a heel overpasses into straight part, leaving Achilles tendon. Two offsets are disposed beside lower part of a shin, and a front part of a tread is less stiff than part at a heel, compared with central stiff part of tread. For fixing the shin there are none the less three points for immobilization of the leg, the iron has shin holders and shin support in the upper iron part. As well the support splits into two branches, at the lower part of it there are shin embracing holders, and the flexible part is longer.
[0001] Išradimas priskiriamas medicinos sričiai, būtent kojos čiurnos sąnario konservatyviam gydymui, įtvėrimui arba imobilizavimui. Pateikiamo įtvaro konstrukcija atkuria paciento pėdos perkėlimo funkciją (pavyzdžiui, esant "krentančiai pėdai", po pėdos ir blauzdos tiesiamųjų sausgyslių operacijų, čiurnos sąnario uždegimų, esant mažo ir vidutinio lygio spastikai, čiurnos artritui, propriocepcijos sutrikimui). Pateikiamo įtvaro konstrukcija suteikia pacientui maksimalų judėjimo komfortą bei sumažina įtvarų naudojimo metu sukeliamus nepatogumus. Įtvaras yra pagamintas iš ·lengvo ir tvirto anglies ir stiklo pluoštų kompozito. Įtvaras pritaikomas to paties dydžio avalynei, kurią paprastai dėvi pacientas, o dėl plonos konstrukcijos jis yra nepastebimas po drabužiais.
[0002] Žinomas firmos Otto Bock Health Care GmbH kulkšnies-pėdos įtvaras, pagamintas iš lengvo ir tvirto anglies pluošto kompozito, įtvaro karkaso apatinė dalis ties vidiniu pėdos skliautu yra sujungta su padu, o ties kulno viršutine dalimi išlenkimas pereina į tiesią dalį ir tęsiasi iki blauzdos laikiklių (žr. firmos Otto Bock HealthCare GmbH bukletą, 2005 m.).
[0003] Tokio įtvaro trūkumas - nepakankama paciento judėjimo funkcija dėl nepakankamo pėdos priekinės dalies judėjimo ir nepakankamos blauzdos fiksacijos.
[0004] Žinomas kulkšnies-pėdos įtvaras, kurį sudaro karkasas, pagamintas iš lengvo ir tvirto anglies pluošto kompozito, karkaso apatinė dalis ties vidiniu pėdos skliautu yra sujungta su padu, viršutinė dalis prie kojos tvirtinama įmaute, o ties kulno viršutine dalimi išlenkimas pereina į tiesią dalį, neliesdamas Achilo sausgyslės, be to, ties blauzdos apatine dalimi turi dvi atšakas, kurios laikikliais apima blauzdą viršutinėje jos dalyje, o pado priekinė dalis yra mažesnio standumo, negu dalis ties kulnu, lyginant su vidurine standžia pado dalimi. (žr. Lietuvos Respublikos patentą Nr. 5450, publ. 2007 11 26).
[0005] Tokio įtvaro trūkumas - nepakankamas naudojimo efektyvumas ir funkcinių galimybių išplėtimas.
[0006] Išradimo tikslas - pagerinti paciento judėjimo funkciją bei naudojimo efektyvumą ir funkcinių galimybių išplėtimas.
[0007] Pateikiame kulkšnies-pėdos ortopedinį įtvarą, kurį sudaro karkasas, pagamintas iš lengvo ir tvirto anglies ir stiklo pluoštų kompozito, karkaso apatinė dalis ties vidiniu pėdos skliautu yra sujungta su padu, viršutinė dalis - blauzdos atrama, prie kojos tvirtinama kontaktine lipnia juosta, o ties kulno viršutine dalimi išlenkimas pereina į tiesią dalį, neliesdamas Achilo sausgyslės, o ties blauzdos apatine dalimi įtvaras turi dvi atšakas, o pado priekinė dalis yra mažesnio standumo, negu dalis ties kulnu, lyginant su vidurine standžia pado dalimi, nauja yra tai, kad įtvaras blauzdos fiksacijai ne mažiau trijuose taškuose kojos imobilizavimui turi blauzdos laikiklius ir blauzdos atramą, kuri yra viršutinėje įtvaro dalyje, be to, atrama išsišakoja į dvi atšakas, kurių apačioje yra blauzdą apimantys laikikliai, o lanksčioji įtvaro dalis yra ilgesnė - dėl to gaunamas geresnis energijos grąžinimo efektas. Nauja yra ir tai, kad įtvaro karkaso ir pado dengiamieji sluoksniai yra iš skersinio stiklo pluošto kompozito, o viduriniai - iš išilginio anglies pluošto kompozito, bei pakitęs įtvaro dizainas, kas įtakoja geresnes įtvaro imobilizavimo funkcines charakteristikas.
[0008] Įtvaras, tinkamas reabilitaciniam gydymui: fiksuoja vidinę čiurną, blauzdą, todėl nuėmus gipsą, pacientui galima taikyti terapinę mankštą ir imobilizaciją įtvaru. Įtvaras tvirtai imobilizuoja pėdą ir neleidžia atlikti per didelių čiurnos sąnario fleksijos (lenkimo) ir ekstenzijos (tiesimo) judesių, be to, leidžia imobilizuoti pėdą esant didesnėms indikacijoms bei labiau nestabiliai kulkšniai, kadangi įtvaras paciento koją imobilizuoja trijuose taškuose (prototipas dviejuose).

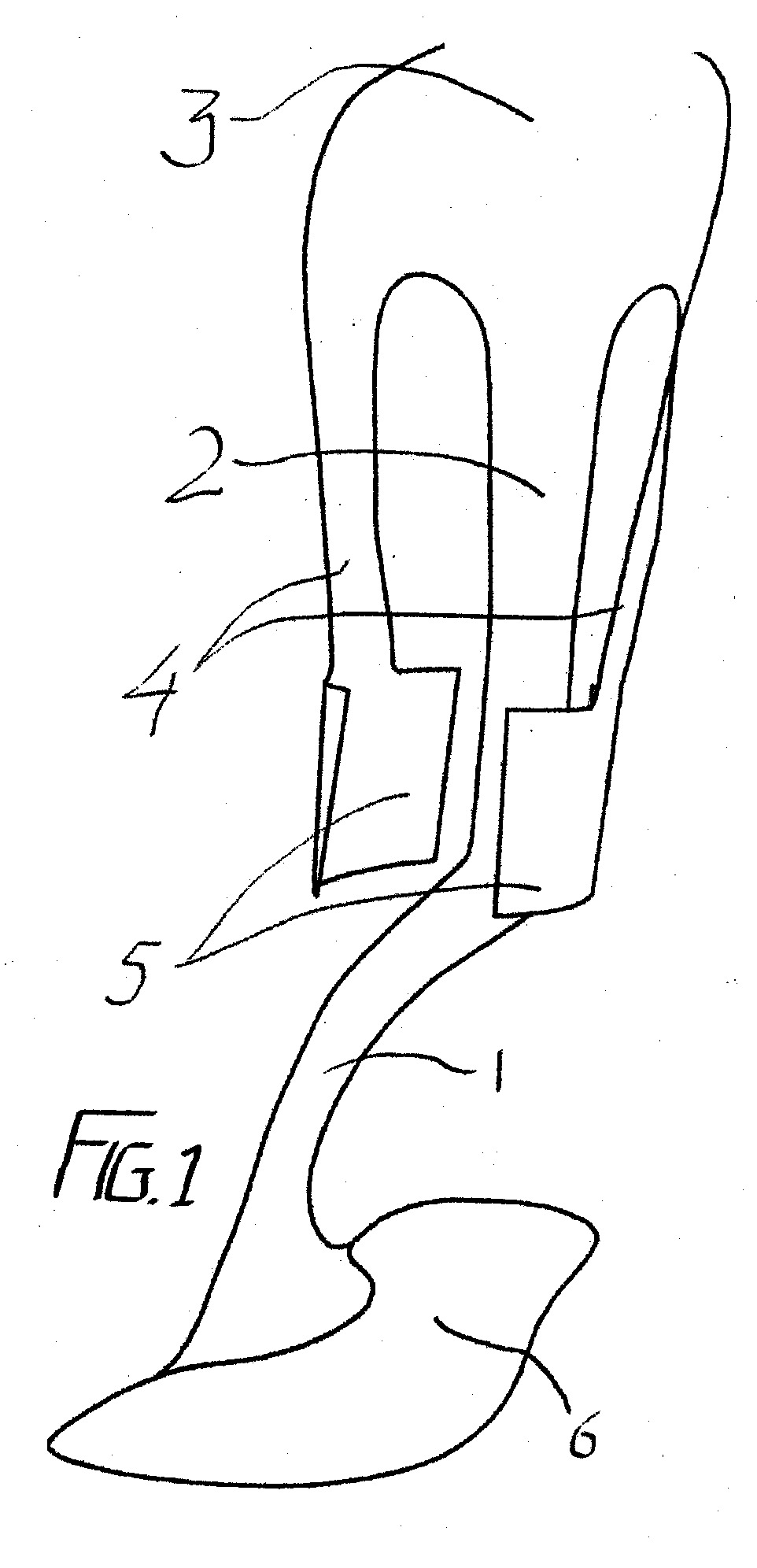

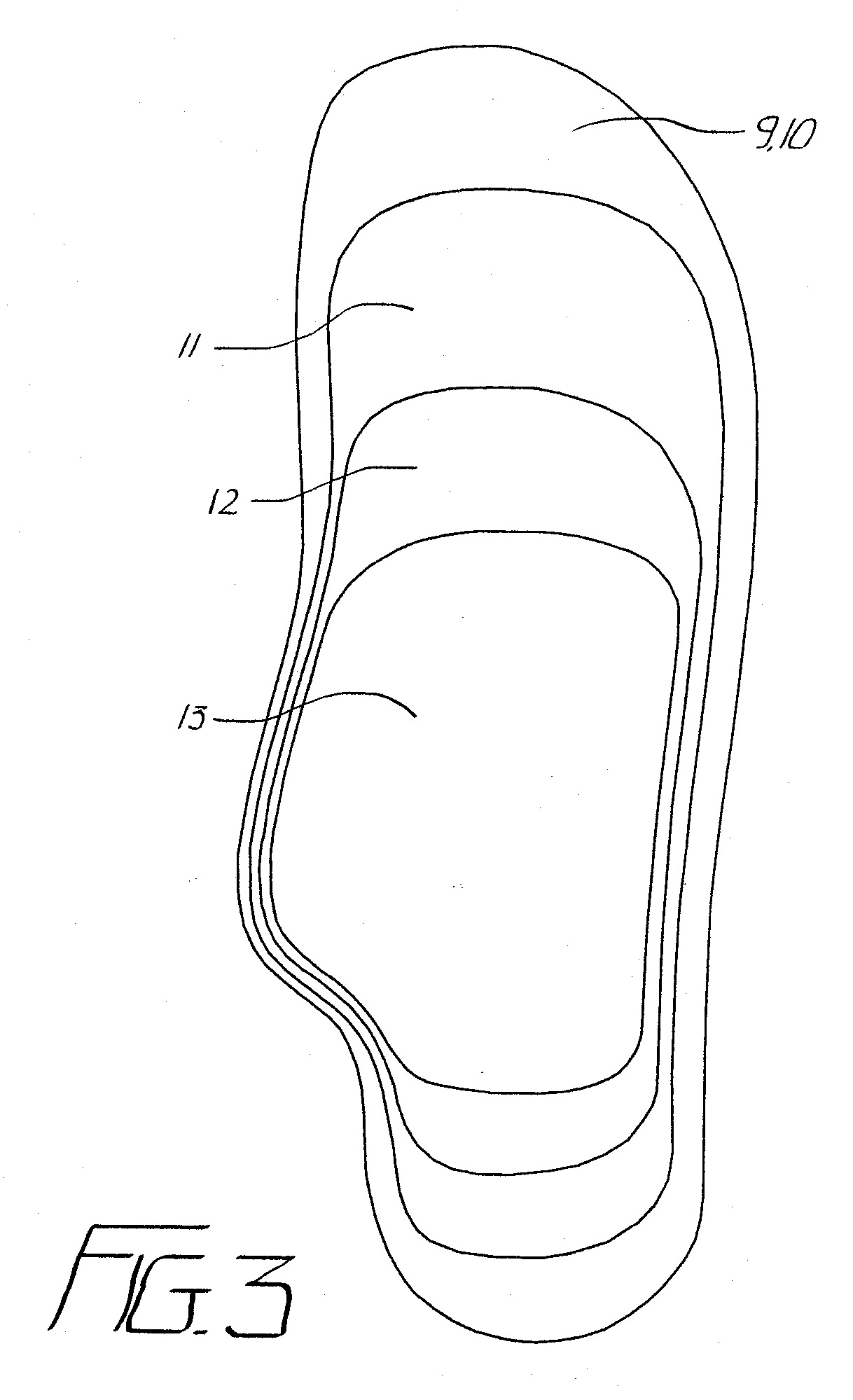

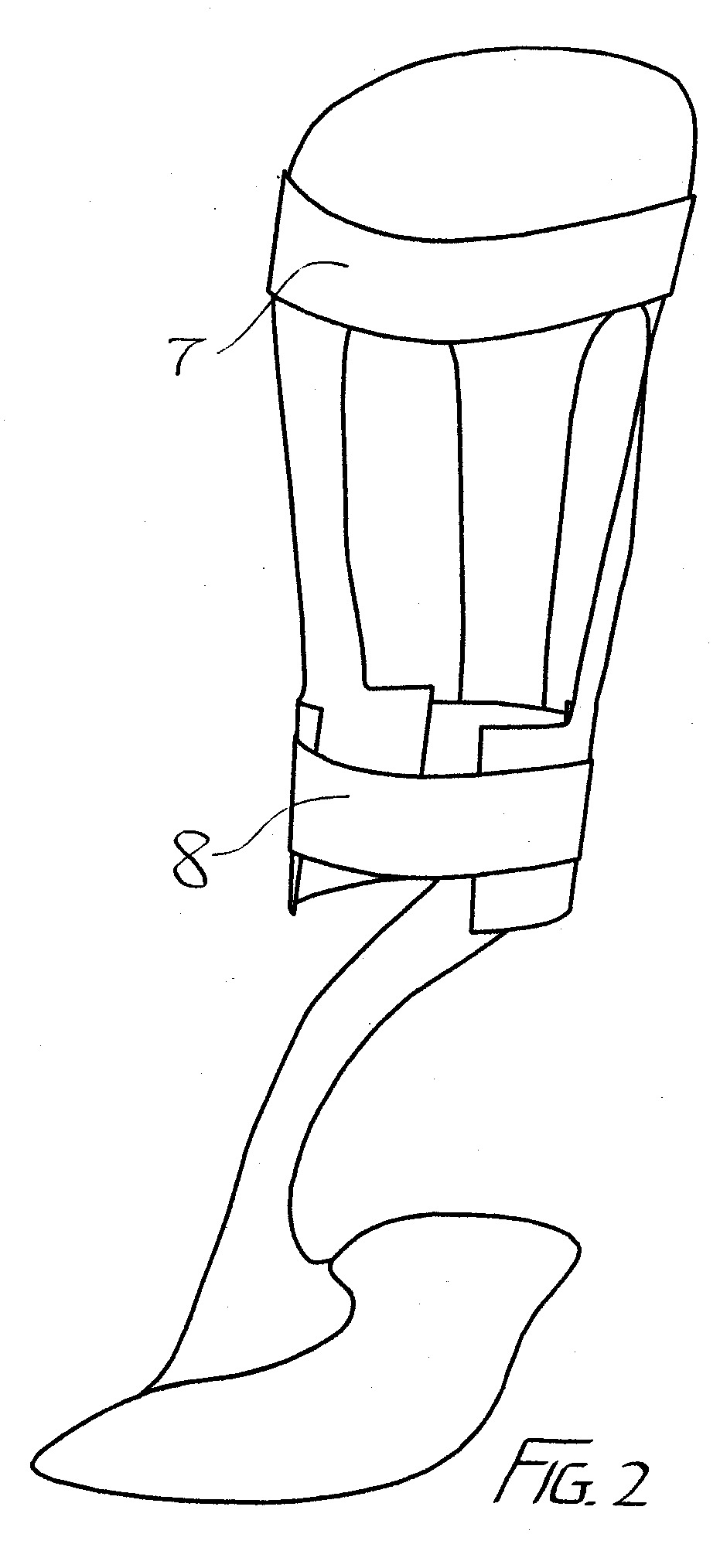

[0009] Kulkšnies-pėdos ortopedinio įtvaro konstrukcija parodyta fig.l , įtvaras su lipniomis juostomis - fig.2, pado konstrukcija - fig.3.
[0010] Kulkšnies-pėdos ortopedinį įtvarą sudaro karkasas 1, kuris ties kulnu pereina į tiesią lanksčią dalį 2, ties blauzdos atrama 3 lateraline ir medialine kryptimis pereina į dvi atšakas 4, kurių apačioje yra lankstūs, blauzdą apimantys laikikliai 5. Karkaso 1 apatinė dalis ties vidiniu pėdos skliautu sujungta su padu 6. Ant blauzdos atramos 3 priklijuota kontaktinė lipni juosta 7, ant blauzdos laikiklių 5 priklijuota kontaktinė lipni juosta 8 (Fig.2). Kontaktinės juostos 7 ir 8 užtvirtina įtvarą ant paciento blauzdos. Įtvaro padas yra padarytas iš ne mažiau kaip penkių sluoksnių kompozito (Fig.3). Dengiamieji sluoksniai 9 ir 10 yra iš skersinio stiklo pluošto kompozito, o viduriniai sluoksniai 11, 12 ir 13 yra pagaminti iš išilginio anglies pluošto kompozito. Priklausomai nuo įtvaro dydžio, vidiniai anglies pluošto sluoksniai yra išdėstyti skirtingu atstumu vienas nuo kito. Tam, kad įtvaro padas būtų pakankamai lankstus ties pirštais, 11 sluoksnio priekinė dalis uždėta ties padiniu-piršto sąnariu, 12 sluoksnio priekinė dalis - ties padikaulių vidurine dalimi, 13 sluoksnio priekinė dalis - ties čiurniniu pado sąnariu.
[0011] Kulkšnies - pėdos ortopedinis įtvaras naudojamas taip.
[0012] Pacientas deda įtvarą ant kojinės. Įtvaras neturi tiesioginio kontakto su paciento oda. Paciento pėda pastatoma ant įtvaro karkaso 1 pado 6. Blauzda įtvirtinama tarp karkaso 1 laikiklių 5 ir užsegama lipnių juostų 7 ir 8 užsegimu. Įtvaras naudojamas tik su avalyne, kuri yra uždara, su tvirtais aulais, kad sustiprintų įtvaro funkcinę paskirtį. Lyginant su prototipu, kulkšnies-pėdos ortopedinio įtvaro konstrukcija ne tik suteikia pacientui judėjimo komfortą bei leidžia efektyviau naudoti įtvarą bet ir išplečia jo funkcines galimybes, t.y. leidžia imobilizuoti pėdą esant didesnėms indikacijoms.
Kulkšnies-pėdos ortopedinis įtvaras, kurį sudaro karkasas, pagamintas iš lengvo ir tvirto anglies pluošto kompozito, karkaso apatinė dalis ties vidiniu pėdos skliautu yra sujungta su padu, o ties kulno viršutine dalimi išlenkimas pereina į tiesią dalį, neliesdamas Achilo sausgyslės, o ties blauzdos apatine dalimi turi dvi atšakas, o pado priekinė dalis yra mažesnio standumo, negu dalis ties kulnu, lyginant su vidurine standžia pado dalimi, b e s i s k i r i a n t i s tuo, kad įtvaras pagamintas iš anglies ir stiklo pluoštų kompozito, o blauzdos fiksacijai ne mažiau trijuose taškuose kojos imobilizavimui įtvaras turi blauzdos laikiklius ir blauzdos atramą viršutinėje įtvaro dalyje, be to, atrama išsišakoja į dvi atšakas, kurių apačioje yra blauzdą apimantys laikikliai, o lanksčioji įtvaro dalis yra ilgesnė.
