[LT] Išradimas priklauso statybos pramonės sričiai, būtent ugniai atsparių betonų kompozicijoms, tiksliau ugniai atsparių betonų su katalizatoriaus atliekų priedu kompozicijoms. Išradimo tikslas – pagerinti fizikines, eksploatacines savybes. Ugniai atsparaus betono kompozicija, į kurios sudėtį įeina rišiklis su katalizatoriaus atliekų priedu, šamoto užpildas ir maltas šamotas; rišiklis yra aliuminatinis cementas, o kompozicija papildomai apima silicio dioksido mikrodulkes, reaktyvų aliuminio oksidą, polikarbonatinį esterį, lėtiklį, esant tokiam komponentų santykiui masės procentais:@aliuminatinis cementas 8-12@silicio dioksido mikrodulkės 2-10@reaktyvus aliuminio oksidas 3-6@katalizatoriaus atliekų priedas 2-10@maltas šamotas 5-20@šamoto užpildas 50-65@polikarboksilatinis esteris 0,1-0,35@lėtiklis 0,05-0,15@vanduo likęs kiekis.
[EN] The invention relates to building industry, especially to refractory concrete compositions, particularly to refractory concrete compositions with a catalyst waste supplement. Objective of the invention is to improve physical and operating characteristics. The refractory concrete composition contains binder with a catalyst waste, chamotte filler and ground chamotte; the binder is alumina chamotte and composition additionaly includes silica fume, reactive aluminium oxide, polycarboxylate ester with the ratio of components, in mass percent:@alumina cement 8-12@silica fume 2-10@reactive aluminium oxide 3-6@catalyst waste supplement 2-20@ground chamotte 5-20@chamotte filler 50-65@polycarboxylate ester 0,1-0,35@inhibitor 0,05-0,15@water residual amount.
[0001] Išradimas priklauso statybos pramonės sričiai, būtent ugniai atsparių betonų kompozicijoms, tiksliau ugniai atsparių betonų su katalizatoriaus atliekų priedu kompozicijoms.
[0002] Yra žinoma ugniai atsparaus betono kompozicija, į kurios sudėti įeina rišiklis - aliuminatinis cementas, porceliano gamybos atliekos, korundo dulkės, ugniai atsparus molis, malto korundo vandeninė suspensija, techninis lignosulfonatas, esant tokiam komponentų santykiui, masės %: aliuminatinis cementas 4-8, porceliano gamybos atliekos 45-60, korundo dulkės 5-10, ugniai atsparus molis 10-20, malto korundo vandeninė suspensija 4-10, techninis lignosulfonatas 1-2 (žiūr. RU patentą Nr. 2055054, C04 B 35/66, pub. 1996).
[0003] Šios betono kompozicijos trūkumai yra palyginti mažas stipris gniuždant po 3 parų kietėjimo normaliomis sąlygomis, bei po terminio apdorojimo 800º C ir 1000ºC temperatūrose, t.y. nepakankamai geros techninės eksploatacinės charakteristikos mažas ekonominis naudingumas.
[0004] Taip pat yra žinoma ugniai atsparaus betono kompozicija, į kurios sudėti įeina rišiklis - natrio silikato tirpalas su katalizatoriaus atliekų priedu, šamoto užpildas ir maltas šamotas, ferochromo šlakas, esant tokiam komponentų santykiui, masės %: natrio silikato tirpalas 15-30, katalizatoriaus atliekų priedas 10-30, maltas šamotas 5-20, šamoto užpildas 50-65, ferochromo šlakas 5-15 (žiūr. S. Goberis, A. Štuopys. Utilization of Waste Catalyst in Refractory Concrete Interceram, FREIBURG (Vokietija), ISSN 0020-5214. 1996: pp. 16-20).
[0005] Šio betono kompozicijos trūkumas yra nepakankamas stipris gniuždant po 3 parų kietėjimo normaliomis sąlygomis, taip pat nepakankamas stipris gniuždant po terminio apdorojimo 110ºC ir 800ºC temperatūrose, t.y. nepakankamai geros techninės eksploatacinės charakteristikos ir ilgaamžiškumas.
[0006] Išradimo tikslas yra pagerinti fizikines, mechanines, eksploatacines charakteristikas, ilgaamžiškumą, padidinant betono kompozicijos stiprį.
[0007] Šis tikslas pasiekiamas tuo, kad ugniai atsparaus betono kompozicijoje, į kurios sudėtį įeina rišiklis su katalizatoriaus atliekų priedu, šamoto užpildas ir maltas šamotas, rišiklis yra aliuminatinis cementas, o kompozicija papildomai apima silicio dioksido mikrodulkes, reaktyvų aliuminio oksidą, polikarboksilatinį esterį, lėtiklį, esant tokiam komponentų santykiui, masės %:
[0008] aliuminatinis cementas 8-12
[0009] silicio dioksido mikrodulkės 2-10
[0010] reaktyvus aliuminio oksidas 3-6
[0011] katalizatoriaus atliekų priedas 2-10
[0012] maltas šamotas 5-20
[0013] šamoto užpildas 50-65
[0014] polikarboksilatinis esteris 0,1-0,35
[0015] lėtiklis 0,05- 0,15
[0016] vanduo likęs kiekis.
[0017] Išradimo esmė taip pat yra ta, kad katalizatoriaus atliekų priedas yra katalizinio krekingo katalizatoriaus atliekos.
[0018] Be to, šamoto užpildo dalelės gali būti 0-10 mm dydžio. O kaip lėtiklis gali būti naudojama citrinos rūgštis.
[0019] Pareikšta ugniai atsparaus betono kompozicija pasižymi apytiksliai 4 kartus didesniu stipriu gniuždant po 3 parų kietėjimo normaliomis sąlygomis, iki 60% didesniu stipriu gniuždant po terminio apdorojimo 110ºC temperatūroje ir iki 80% - po terminio apdorojimo 800ºC temperatūroje, t.y. pasižymi geresnėmis fizikinėmis, mechaninėmis, eksploatacinėmis charakteristikomis, ilgaamžiškumu.
[0020] Optimalūs komponentų, įeinančių į kompozicijos sudėtį, kiekiai, nustatyti atliekant eksperimentus.
[0021] Išradimas yra iliustruojamas pavyzdžiais.
[0022] 1 kompozicijos pavyzdys. Kompozicijos sudėtis masės % tokia: aliuminatinis cementas -10, silicio dioksido mikrodulkės - 4, reaktyvus aliuminio oksidas - 4, katalizatoriaus atliekų priedas (katalizinio krekingo katalizatoriaus atliekos) -2,2, maltas šamotas -11,3, šamoto užpildas -57,5, polikarboksilatinis esteris - 0,14, lėtiklis (citrinos rūgštis) -0,06, vanduo - likęs kiekis.
[0023] 2 kompozicijos pavyzdys. Kompozicijos sudėtis masės % tokia: aliuminatinis cementas -12, silicio dioksido mikrodulkės -5, reaktyvus aliuminio oksidas -5, katalizatoriaus atliekų priedas (katalizinio krekingo katalizatoriaus atliekos) -6,8, maltas šamotas -6,7, šamoto užpildas -53,5, polikarboksilatinis esteris-0, 14, lėtiklis (citrinos rūgštis) -0,06, vanduo - likęs kiekis.
[0024] Kompozicijos fizikiniai, mechaniniai rodikliai pateikti 1 lentelėje.

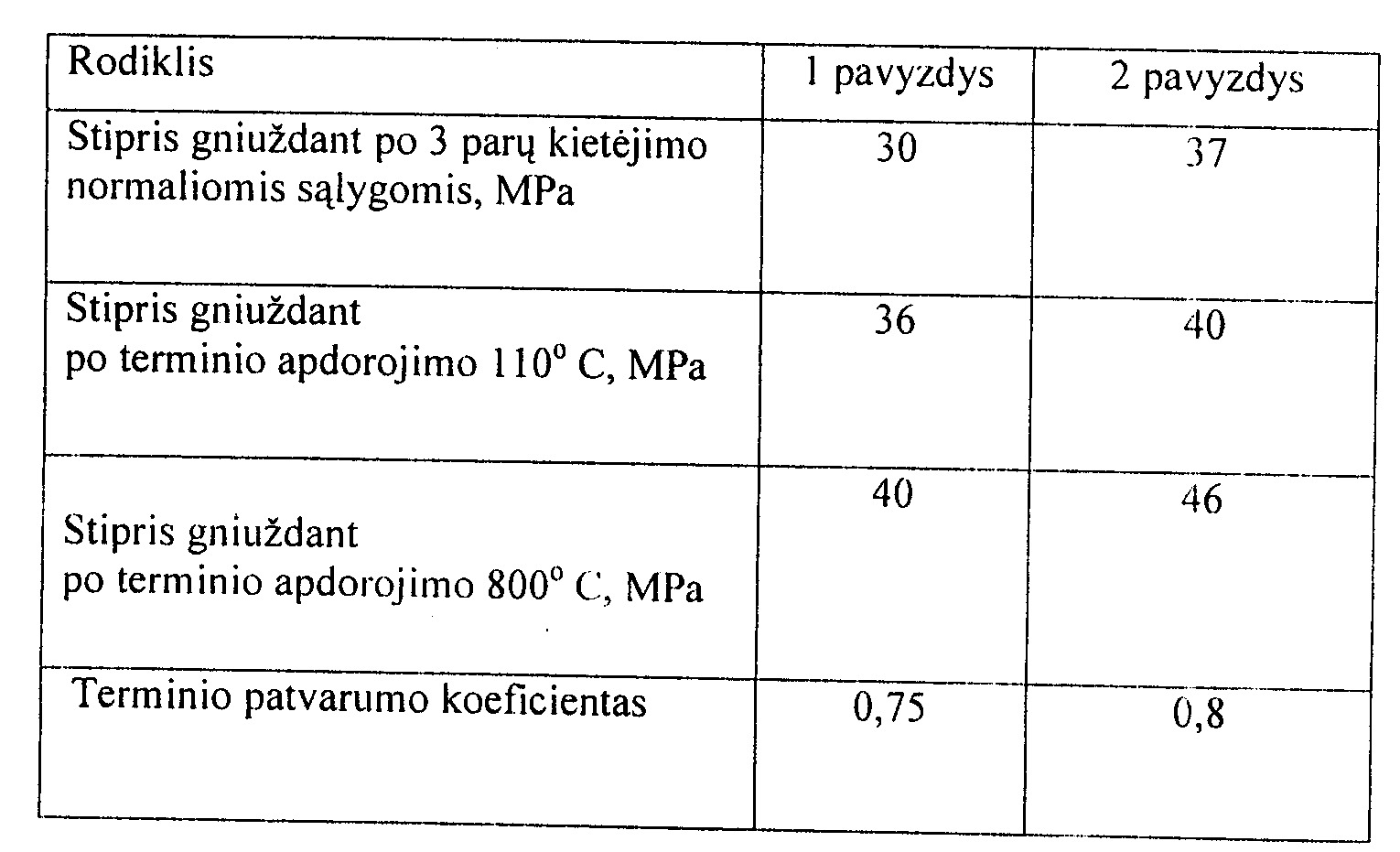

[0025] 1 lentelė
[0026] Bandymai atlikti prisilaikant LST EN 1402 standartų.
[0027] Pareikšta ugniai atsparaus betono kompozicija pasižymi geromis fizikinėmis, mechaninėmis, eksploatacinėmis savybėmis, ilgaamžiškumu.
1. Ugniai atsparaus betono kompozicija, į kurios sudėtį įeina rišiklis su katalizatoriaus atliekų priedu, šamoto užpildas ir maltas šamotas, besiskirianti tuo, kad rišiklis yra aliuminatinis cementas, o kompozicija papildomai apima silicio dioksido mikrodulkes, reaktyvų aliuminio oksidą, polikarboksilatinį esterį, lėtiklį, esant tokiam komponentų santykiui, masės %:
aliuminatinis cementas 8-12
silicio dioksido mikrodulkės 2-10
reaktyvus aliuminio oksidas 3-6
katalizatoriaus atliekų priedas 2-10
maltas šamotas 5-20
šamoto užpildas 50-65
polikarboksilatinis esteris 0,1-0,35
lėtiklis 0,05- 0,15
vanduo likęs kiekis.
2. Ugniai atsparaus betono kompozicija pagal 1 punktą besiskirianti tuo, kad katalizatoriaus atliekų priedas yra katalizinio krekingo katalizatoriaus atliekos.
3. Ugniai atsparaus betono kompozicija pagal 1 punktą besiskirianti tuo, kad šamoto užpildo dalelės yra 0-10 mm dydžio.
4. Ugniai atsparaus betono kompozicija pagal I punktą besiskirianti tuo, kad lėtiklis yra citrinos rūgštis.
