[LT] Išradimas priklauso statybos pramonės sričiai, būtent ugniai atspariems betonams. Išradimo tikslas pagerinti technologines, mechanines, eksploatacines savybes. Ugniai atsparus betonas, į kurio sudėtį įeina aliuminatinis cementas, stambus užpildas, dispersinis užpildas, plastiklis, dar apima silicio dioksido mikrodulkes; stambus užpildas yra mulito užpildas, dispersinis užpildas yra maltas mulitas, o plastiklis sudarytas iš natrio tripolifosfato ir polikarboksilatinio esterio, esant tokiam komponentų santykiui, masės %:@aliuminatinis cementas 8-12@silicio dioksido mikrodulkės 3-7@maltas mulitas 15-25@mulito užpildas 60-80@natrio tripolifosfatas 0,15-0,25@polikarboksilatinis esteris 0,05-0,15@vanduo likęs kiekis
[EN] The invention relates to building industry, especially to refractory concrete compositions, particularly to refractory concrete compositions with a catalyst waste supplement. Objective of the invention is to improve technological, mechanical and operating characteristics. The refractory concrete composition contains alumina chamotte, large filler, disperse filler, plasticizer; large filler is the mulite filler, disperse filler is the ground mulite and plasticizer composed from sodium tripolyphosphate ir polycarboxylate ester with the ratio of components, in mass percent:@alumina cement 8-12@silica fume 3-7@ground mulite 15-25@mulite filler 60-80@sodium tripolyphosphate 0,15-0,25@polycarboxylate ester 0,05-0,15@water residual amount.
[0001] Išradimas priklauso statybos pramonės sričiai, būtent ugniai atspariems betonams.
[0002] Yra žinomas betonas, į kurio sudėtį įeina rišiklis - portlandcementis, stambus užpildas - šlako skalda, smulkus užpildas- šlako smėlis ir kompleksinis plastiklis (žiūr. SU patentą Nr. 1542929, C04 B 24/18, pub. 1990).
[0003] Taip pat yra žinomas ugniai atsparus betonas, į kurio sudėtį įeina aliuminatinis cementas, stambus užpildas-porceliano gamybos atliekos, dispersinis užpildas-korundo dulkės, plastiklis-techninis lignosulfonatas, papildomas rišiklis-ugniai atsparus molis, be to įeina malto korundo vandeninė suspensija, esant tokiam komponentų santykiui, masės %: aliuminatinis cementas 4-8, porceliano gamybos atliekos 45-60, korundo dulkės 5-10, ugniai atsparus molis 10-20, malto korundo vandeninė suspensija 4-10, plastiklis-techninis lignosulfonatas 1-2 (žiūr. RU patentą Nr. 2055054, C04 B 35/66, pub. 1996).
[0004] Šio betono trūkumai yra palyginti mažas stipris gniuždant po 3 parų kietėjimo normaliomis sąlygomis, bei po terminio apdorojimo 800ºC ir 1000ºC temperatūrose, t.y. nepakankamai geros technologinės, eksploatacinės. mechaninės charakteristikos, be to negalėjimas valdyti betono reologinių savybių, atsižvelgiant į oro arba darbo sąlygas, t.y. betono struktūra yra neprognozuojamų savybių.
[0005] Išradimo tikslas yra pagerinti technologines, mechanines, eksploatacines charakteristikas, ilgaamžiškumą, padidinant betono stiprį, sudaryti galimybes valdyti betono reologines savybes, atsižvelgiant į oro arba darbo sąlygas ir prognozuoti betono struktūros savybes.
[0006] Šis tikslas pasiekiamas tuo, kad ugniai atspariame betone, į kurio sudėtį įeina aliuminatinis cementas, stambus užpildas, dispersinis užpildas, plastiklis, betonas dar apima silicio dioksido mikrodulkes, stambus užpildas yra mulito užpildas, dispersinis užpildas yra maltas mulitas, o plastiklis sudarytas iš natrio tripolifosfato ir polikarboksilatinio esterio, esant tokiam komponentų santykiui, masės %:
[0007] aliuminatinis cementas 8-12
[0008] silicio dioksido mikrodulkės 3-7
[0009] maltas mulitas 15-25
[0010] mulito užpildas 60-80
[0011] natrio tripolifosfatas 0,15-0,25
[0012] polikarboksilatinis esteris 0,05-0,15
[0013] vanduo likęs kiekis
[0014] Išradimo esmė taip pat yra ta, kad mulito užpildas sudarytas iš pirmosios frakcijos 0,14-5 mm dydžio dalelių ir antrosios frakcijos 5-10 mm dydžio dalelių. Be to mulito užpildo pirmoji frakcija sudaro 25-35 betono masės %, o antroji frakcija 35-45 betono masės %.
[0015] Pareikštas ugniai atsparus betonas pasižymi geromis technologinėmis, eksploatacinėmis charakteristikomis, ilgaamžiškumu, labai dideliu betono stipriu: stipris gniuždant po terminio apdorojimo 800ºC temperatūroje apytiksliai 10 kartų aukštesnis. Be to sudarytos galimybes valdyti betono reologines savybes, atsižvelgiant į oro arba darbo sąlygas ir prognozuoti betono struktūros savybes.
[0016] Optimalūs komponentų, [einančių i betono sudėti, kiekiai nustatyti atliekant eksperimentus.
[0017] Išradimas yra iliustruojamas pavyzdžiais.
[0018] 1 ugniai atsparaus betono pavyzdys. Betono sudėtis masės % tokia: aliuminatinis cementas -10, silicio dioksido mikrodulkės - 4, maltas mulitas -18, mulito užpildas -61, natrio tripolifosfatas -0,2, polikarboksilatinis esteris -- 0,1, vanduo - likęs kiekis.
[0019] 2 ugniai atsparaus betono pavyzdys. Betono sudėtis masės % tokia: aliuminatinis cementas -12, silicio dioksido mikrodulkės - 5, maltas mulitas -19, mulito užpildas -57, natrio tripolifosfatas -0,25, polikarboksilatinis esteris - 0,05, vanduo - likęs kiekis.

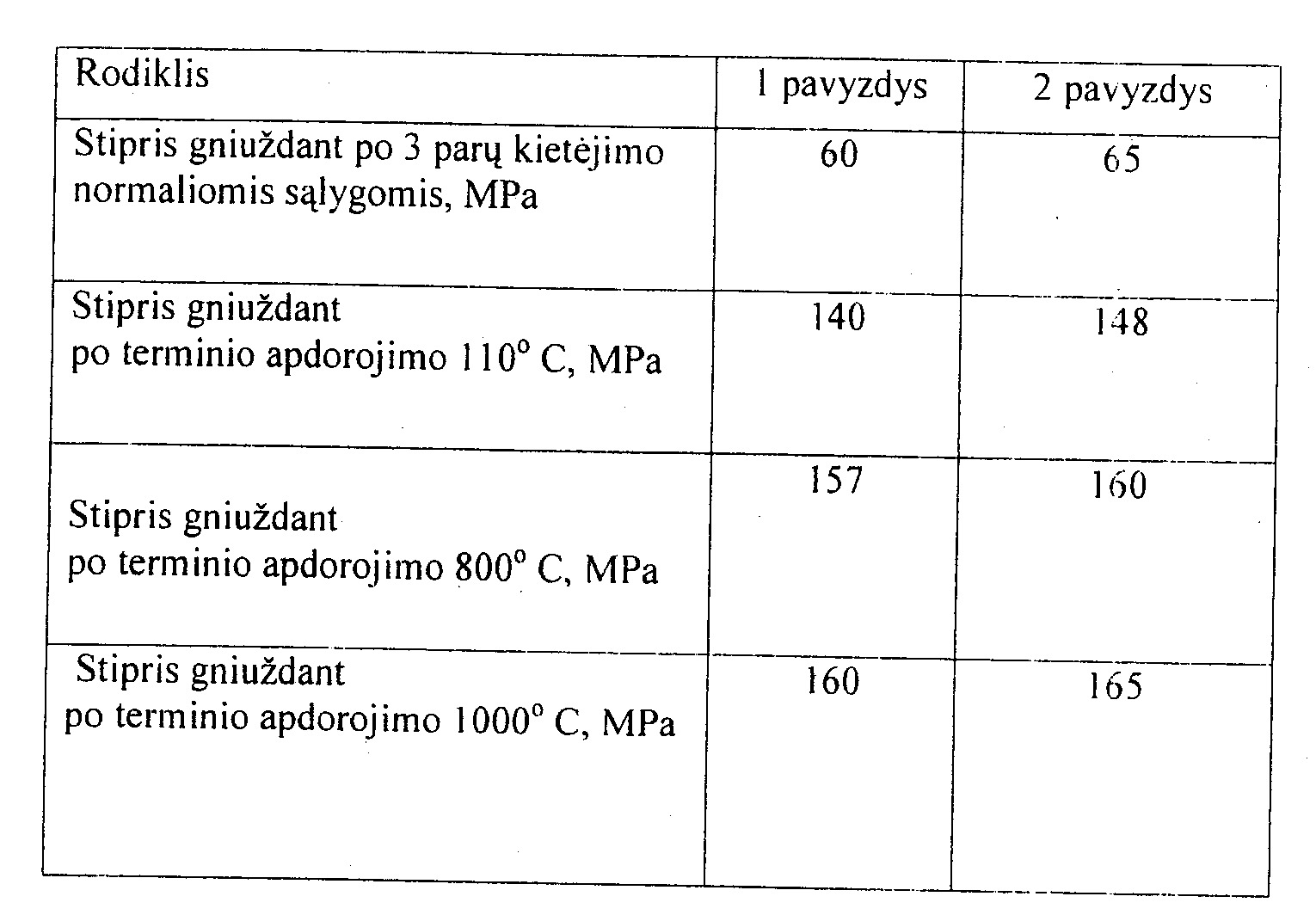

[0020] Betono fizikiniai, mechaniniai rodikliai pateikti 1 lentelėje.
[0021] Bandymai atlikti prisilaikant LST EN 1402 standarto.
[0022] Pareikštas ugniai atsparus betonas pasižymi geromis technologinėmis, ypatingai aukštomis mechaninėmis ir eksploatacinėmis savybėmis, galimybe valdyti betono teologines savybes, atsižvelgiant į oro arba darbo sąlygas ir prognozuoti betono struktūros savybes.
1. Ugniai atsparus betonas, į kurio sudėti įeina aliuminatinis cementas, stambus užpildas, dispersinis užpildas, plastiklis, besiskiriantis tuo, kad betonas dar apima silicio dioksido mikrodulkes, stambus užpildas yra mulito užpildas, dispersinis užpildas yra maltas mulitas, o plastiklis sudarytas iš natrio tripolifosfato ir polikarboksilatinio esterio, esant tokiam komponentų santykiui, masės %:
aliuminatinis cementas 8-12
silicio dioksido mikrodulkės 3-7
maltas mulitas 15-25
mulito užpildas 60-80
natrio tripolifosfatas 0,15-0,25
polikarboksilatinis esteris 0,05-0,15
vanduo likęs kiekis
2. Ugniai atsparus betonas pagal 1 punktą besiskiriantis tuo, kad mulito užpildas sudarytas iš pirmosios frakcijos 0.14-5 mm dydžio dalelių ir antrosios frakcijos 5-10 mm dydžio dalelių.
3. Ugniai atsparus betonas pagal I ir 2 punktus, besiskiriantistuo, kad mulito užpildo pirmoji frakcija sudaro 25-35 betono masės %: o antroji frakcija 35-45 betono masės %.
