[LT] Išradimas priklauso statybos pramonės sričiai, būtent ugniai atsparioms statybinėms medžiagoms, tiksliau ugniai atsparioms kompozicinėms rišamosioms medžiagoms. Išradimo tikslas pagerinti mechanines, eksploatacines savybes. Ugniai atspari kompozicinė rišamoji medžiaga, apimanti natrio silikato tirpalą ir ferochromo šlaką, dar apima aliuminatinį cementą, esant tokiam komponentų santykiui, masės %: aliuminatinis cementas - 54-58; ferochromo šlakas - 17-19; natrio silikato tirpalas - 25-27.
[EN] The invention relates to building industry, especially to refractory building materials, particularly to composite bonding materials. Objective of the invention is to improve physical and operating characteristics. The refractory composite bonding material comprises sodium silicate solution and ferrochromium slag additionaly comprises alumina cement with the ratio of components, in mass percent: alumina cement - 54-58; ferrochromium slag - 17-19; sodium silicate solution - 25-27.
[0001] Išradimas priklauso statybos pramonės sričiai, būtent ugniai atsparioms statybinėms medžiagoms, tiksliau ugniai atsparioms kompozicinėms rišamosioms medžiagoms.
[0002] Yra žinoma ugniai atspari kompozicinė rišamoji medžiaga, į kurios sudėtį įeina natrio silikato tirpalas, kaolinas ir kietiklis (žiūr. UA patentą Nr. 82801, C04B 35/66, pub. 2008).
[0003] Šios ugniai atsparios kompozicinės rišamosios medžiagos trūkumai yra nepakankamai geros eksploatacinės charakteristikos, mažas stipris gniuždant po terminio apdorojimo 105 °C - 110 °C temperatūroje.
[0004] Taip pat yra žinoma ugniai atspari kompozicinė rišamoji medžiaga, sudaryta iš natrio silikato tirpalo ir ferochromo šlako, įeinant i į ugniai atsparaus betono sudėtį esant tokiam komponentų santykiui, masės %: 1,38 g/cm3 tankio natrio silikato tirpalas - 28-30; ferochromo šlakas - 1-3; nefrakcionuotas šamoto laužas -45-47; maltas šamotas - 5-8; neutralizuotas galvaninių elementų laužas - 2-3; smulkintas autoklavo putbetonio laužas - 11-17 (žiūr. RU patentą Nr. 2366632, C04B 35/66, pub. 2009).
[0005] Šios ugniai atsparios kompozicinės rišamosios medžiagos trūkumai yra nepakankamai geros eksploatacinės, mechaninės, deformacinės charakteristikos bei nepakankamai aukšta maksimali panaudojimo temperatūra (1100 °C).
[0006] Išradimo tikslas yra pagerinti ugniai atsparios kompozicinės rišamosios medžiagos eksploatacines, mechanines, deformacines charakteristikas, bei padidinti maksimalią panaudojimo temperatūrą.
[0007] Šis tikslas pasiekiamas tuo, kad ugniai atspari kompozicinė rišamoji medžiaga, apimanti natrio silikato tirpalą ir ferochromo šlaką, dar apima aliuminatinį cementą, esant tokiam komponentų santykiui, masės %:
[0008] aliuminatinis cementas - 54-58
[0009] ferochromo šlakas - 17-19
[0010] natrio silikato tirpalas - 25-27.
[0011] Ypač efektyviai šis tikslas įgyvendinamas, kada panaudojamas 1,2 - 1,28 g/cm3 tankio natrio silikato tirpalas, kurio modulis (Si02 santykis su Na20 natrio silikato tirpale) yra 3,1-3,3.
[0012] Pareikšta ugniai atspari kompozicinė rišamoji medžiaga pasižymi geresnėmis mechaninėmis, deformacinėmis, eksploatacinėmis charakteristikomis bei aukštesne maksimalia panaudojimo temperatūra (1200 °C).
[0013] Optimalūs komponentų, įeinančių į medžiagos sudėtį, kiekiai, nustatyti
[0014] atliekant eksperimentus.
[0015] Išradimas yra iliustruojamas pavyzdžiais.
[0016] 1 kompozicinės rišamosios medžiagos pavyzdys
[0017] Medžiagos sudėtis, masės %:
[0018] aliuminatinis cementas - 54,
[0019] ferochromo šlakas - 19,
[0020] natrio silikato tirpalas - 27.
[0021] 2 kompozicinės rišamosios medžiagos pavyzdys
[0022] Medžiagos sudėtis, masės %:
[0023] aliuminatinis cementas - 58,
[0024] ferochromo šlakas - 17,
[0025] natrio silikato tirpalas 25.

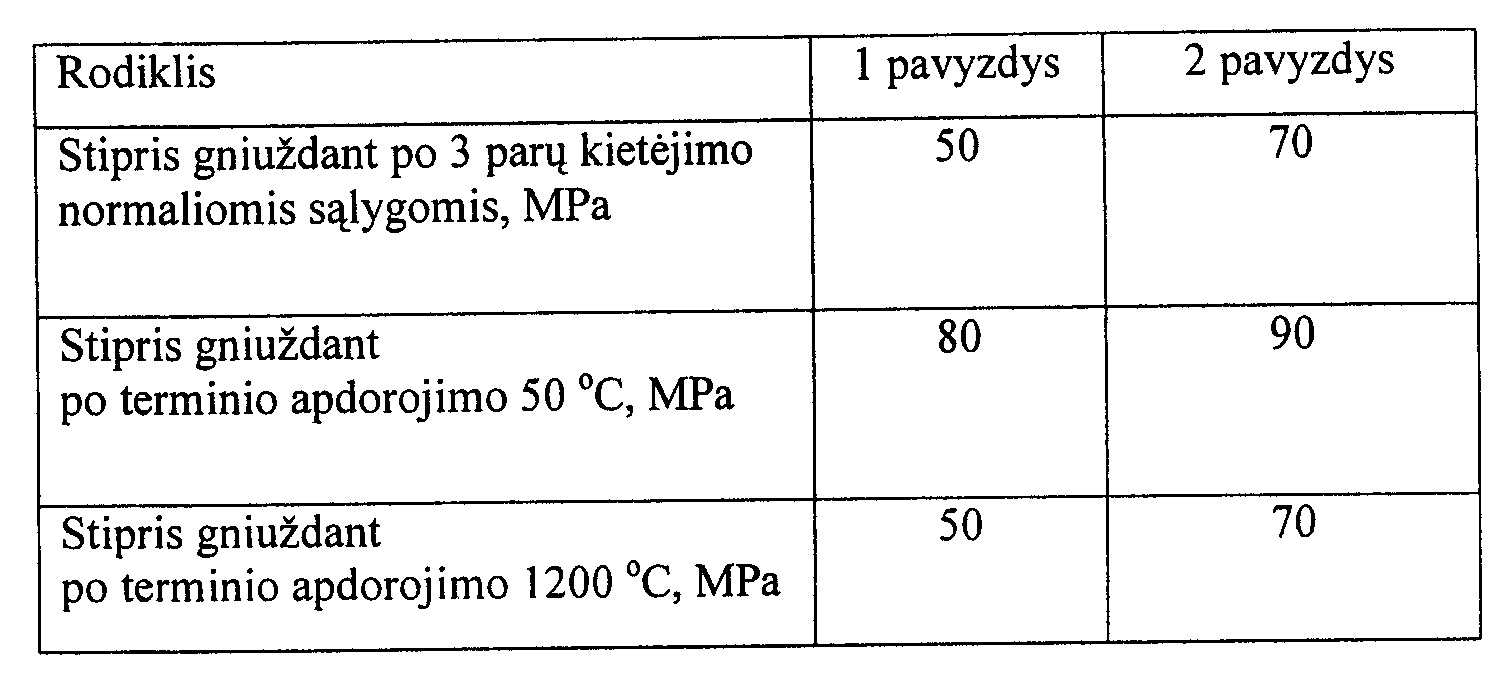

[0026] Ugniai atsparios kompozicinės rišamosios medžiagos mechaniniai rodikliai pateikti 1 lentelėje.
[0027] 1 lentelė
[0028]
[0029] Bandymai atlikti prisilaikant LST EN 1402 standartų.
[0030] Pareikšta ugniai atspari kompozicinė rišamoji medžiaga gali įeiti į ugniai atsparaus betono sudėtį į kurį dar įeina šamoto užpildas ir maltas šamotas. Ši ugniai atspari kompozicinė rišamoji medžiaga pagerina ugniai atsparaus betono mechanines savybes, padidina jo panaudojimo temperatūrą, praplečia panaudojimo galimybes. Be to, pareikšta ugniai atspari kompozicinė rišamoji medžiaga gali įeiti į ugniai atsparias dangas, padidindama jų adhezines savybes, o taip pat gali įeiti į ugniai atsparius skiedinius.
1. Ugniai atspari kompozicinė rišamoji medžiaga, apimanti natrio silikato tirpalą ir ferochromo šlaką, b e s i s k i r i a n t i tuo, kad medžiaga dar apima aliuminatinį cementą, esant tokiam komponentų santykiui, masės %:
aliuminatinis cementas - 54-58
ferochromo šlakas - 17-19
natrio silikato tirpalas - 25-27.
2. Ugniai atspari kompozicinė rišamoji medžiaga pagal 1 punktą b e s i s k i r i a n t i tuo, kad natrio silikato tirpalas yra 1,2 - 1,28 g/cm3 tankio.
3. Ugniai atspari kompozicinė rišamoji medžiaga pagal 1 ir 2 punktus b e s i s k i r i a n t i tuo, kad natrio silikato tirpalas yra 3,1-3,3 modulio.
