[LT] Aktyvinamas aerozolinės taršos nusiurbtuvas skirtas aerozoliams nusiurbti nuo skysčių paviršių bei mažinti jų kiekį nusiurbtame ore. Išradimas gali būti naudojamas aerozoliams surinkti nuo skirtingų temperatūrų skysčių paviršių. Skysčiai gali būti laikomi riboto dydžio talpose ir skirti įvairiems technologiniams procesams ir operacijoms atlikti. Suspaustas oro srautas tiekiamas į kolektorių ir iš jo per skyles su užsuktuvais formuojamas sūkurinis srautas. Dėl skirtingų užsukimo krypčių tarp gretimų užsuktuvų formuojasi padidintos turbulencijos srautas. Užsuktas srautas per atvamzdžius patenka į sferinius atspindėtuvus, kurie tarnauja kaip turbulencijos stiprintuvai, ir nukreipia šį srautą virš taršos šaltinio. Padidintos turbulencijos srautas, patekęs virš taršos šaltinio, suaktyvina skystų dalelių aerozolyje koleasencinį efektą ir dalį aerozolinės taršos gražina atgal į skystį. Oro srautas nusiurbiamas su likusia tarša nuo skysčio paviršiaus cilindrines formos nusiurbtuvu.
[EN] An activated aerosol exhauster is intended for sucking aerosols from surfaces and reducing in amount in the sucked air. It can be used for collection of aerosols from the liquid surfaces in tanks of different size and temperatures. The tanks are used for performing various technological operations and processes. A compressed air flow is delivered to a collector and the stream of increased turbulence is formed by its blades thanks to its twisting. Due to different turning directions between the nearby twisters, the stream of the increased turbulence is formed. Through the branch pipes the twisted stream flows into spherical reflectors which act as the turbulence amplifiers and direct the flow over the pollution source. Flowing over the pollution source the stream of increased turbulence activates the coalescential effect of liquid particles in aerosol and returns a part of aerosol pollution back to the surface. Air flow together with the residual pollution is sucked from the surface by a cylindrical exhauster.
[0001] Išradimas skirtas aerozoliams nusiurbti nuo skysčių paviršių ir jų kiekio mažinimui nusiurbtame ore. Jis gali būti naudojamas aerozoliams surinkti nuo skirtingų temperatūrų skysčio paviršiaus. Skystis gali būti laikomas riboto dydžio talpose, skirtose įvairiems technologiniams procesams ir operacijoms atlikti.
[0002] Žinomi įvairių konstrukcijų nusiurbtuvai susidariusiems aerozoliams nuo skysčio paviršių surinkti. Jie klasifikuojami į aktyvinamus ir pasyvius. Pasyvūs nusi urbtuvai tik nusiurbia skysčio paviršiuje susidariusią taršą, aktyvinami - papildomai nupučia susidariusią taršą link siurbtuvų įsiurbimo angos. Jų pagrindinė paskirtis - kuo efektyviau surinkti virš įvairių paviršių susidariusius aerozolius.
[0003] Visų šių žinomų įrenginių konstrukcijos neužtikrina susiformavusių aerozolių kiekio sumažinimo nusiurbtame ore. Nusiurbto aerozolio kiekis oro sraute daro įtaką išvalymo kokybei bei išvalymo sąnaudoms, vertinant pagal surinktos taršos kiekį nuo paviršiaus, kurį reikia išvalyti. Tokio tipo nusiurbtuvai nėra efektyvūs.
[0004] Žinomas metodas, kuris naudojamas įrenginyje, susidedančiame iš dviejų išdėstytų vienas šalia kito siurbtuvų. Vienas iš jų - vamzdynas, su įmontuotu jame ventiliatoriumi, sujungtas su nupūtimo kolektoriumi. Nupūtimo kolektorius išdėstytas prieš siurbtuvus, o tarp jų patalpintas taršos šaltinis (žiūr. patentą DE 3501469 TIK F 24 F9/00, pub1.1986-07-24).
[0005] Šis išradimas yra geras ir taikytinas tuo atveju, kai reikia sumažinti šilumos nuostolius dėl garavimo, o taip pat leidžia sumažinti energijos sąnaudas, mažinant išsiurbiamo oro debitą nuo įkaitintų paviršių. Šis metodas tampa mažai efektyvus nusiurbiant susidariusią taršą nuo vonios skysčio paviršiaus, kurio temperatūra yra lygi aplinkos temperatūrai. Jis neleidžia sumažinti nusiurbiamų aerozolių kiekio, kuris formuojasi virš įkaitinto skysčio paviršiaus. Daugumoje atvejų nusiurbiamas aerozolis yra ir korozijos požiūriu agresyvus, todėl sistema tiekianti oro srautą nupūtimui turi būti pagaminta iš chemiškai atsparių medžiagų. Visa tai šį metodą daro mažiau efektyvų ir sudėtingą.
[0006] Taip pat žinomas įrenginys, kuris užtikrina oro užuolaidos sudarymą virš atviros vonios - taršos šaltinio (patentas JP4-169730, TIK F 24 F 9/00, publ. 1990-11-01). Įrenginį sudaro nupūtimo kolektorius su atvamzdžiais, kuris susiformavusį aerozolį virš taršos šaltinio nupučia link siurbtuvo su kreipiančiąją plokštuma ir pašalina jį vamzdynais. Šio įrenginio efektyvumą mažina tai, kad nusiurbiamas papildomas oro kiekis ir padidėja oro judėjimo greitis virš taršos šaltinio, tai labiau skatina taršos išsiskyrimą ir didina nusiurbiamo oro kiekį.
[0007] Siūlomo įrenginio tikslas - padidinti jo efektyvumą, sumažinti nusiurbiamo aerozolio kiekį, nusodinant jį atgal į skystį, virš kurio paviršiaus jis formuojasi.
[0008] Šiame išradime siūlomo įrenginio konstrukcijos pranašumas yra tas, kad lyginant su kitų nusiurbtuvų konstrukcijomis leidžia sumažinti ne tik nusiurbiamo oro kiekį, bet ir sumažinti nusiurbiamų aerozolių koncentraciją nusiurbtame ore, nusodinant susidariusius aerozolius tiesiogiai virš jų susidarymo zonos. Tikslas pasiekiamas dėl nupūtimo įtaiso konstrukcijos, kuriame patalpintas kolektorius su skylėmis ir ant kurio pritvirtinti atvamzdžiai, sutampantys su skylėmis, ir juose sumontuoti srauto užsuktuvai, formuojantys priešingų krypčių srautus, nei gretimame atvamzdyje. Prieš visus atvamzdžius išdėstyti sferiniai srauto atspindėtuvai, nukreipiantys srautą link oro ištekėjimo plyšio. Plyšio plotis b yra lygus kartotinam poriniam dydžiui 1, čia 1 - atstumas nuo atvamzdžio iki srauto atspindėtuvo sferos dugno, kuris savo ruoštu yra lygus 4 h, čia h - tarpelis tarp kolektoriaus ir nupūtimo įtaiso vieno krašto vidinės korpuso sienelės. Savo ruožtu siurbtuvo oro nusiurbimo plyšys suformuotas pagal cilindrinės siurbtuvo korpuso dalies liestinę, o oro pašalinimo vamzdis prijungtas prie siurbtuvo korpuso tangentiškai, vienoda kryptimi, bet priešingoje siurbtuvo cilindro pusėje nei suformuotas oro nusiurbimo plyšys.
[0009] Išradimas iliustruojamas brėžiniais, parodytais fig. 1-4.

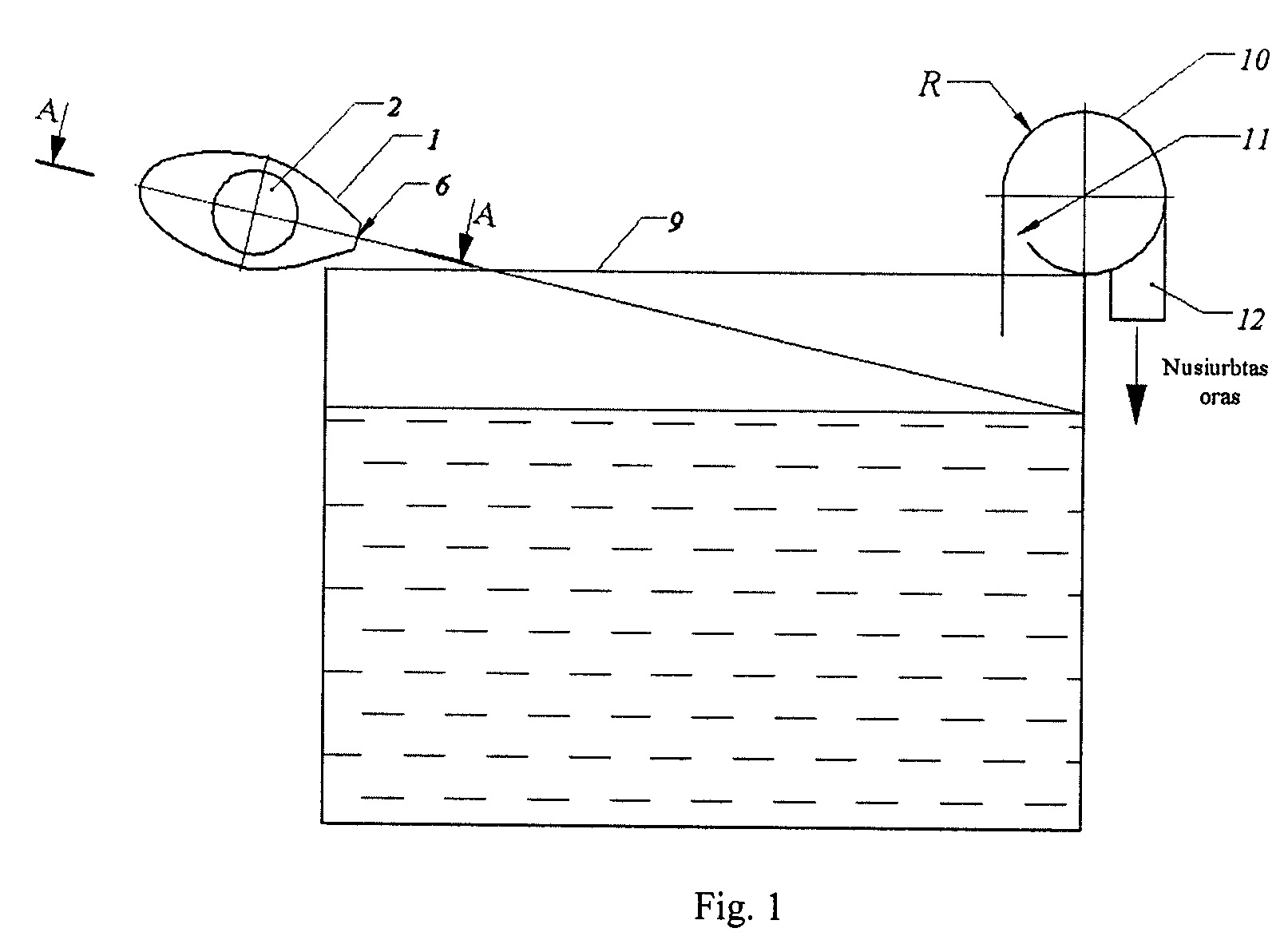

[0010] Fig. 1 - įrenginio vaizdas iš šono. Šiame brėžinyje pavaizduota siurbtuvo ir nupūtimo įtaiso išdėstymo schema taršos šaltinio atžvilgiu.

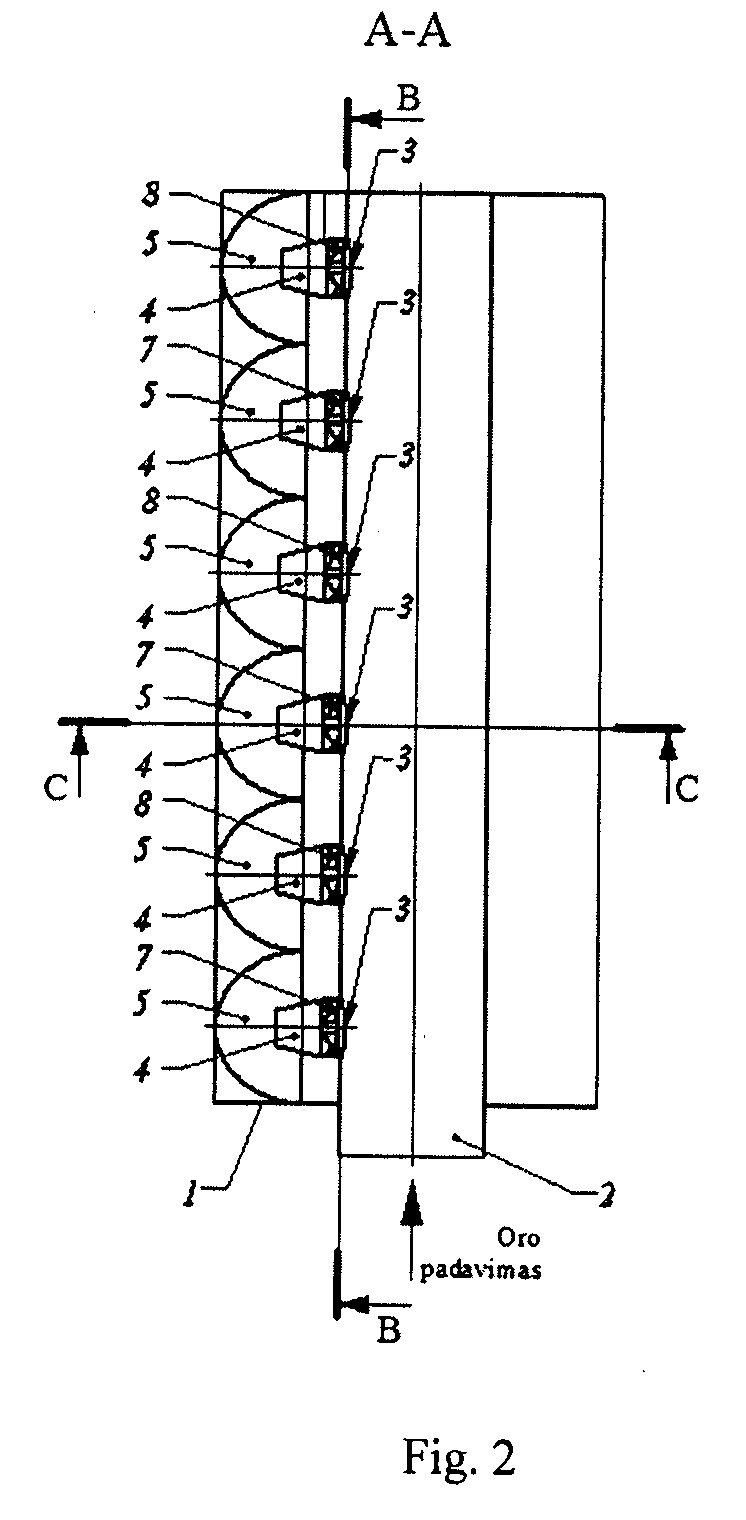

[0011] Fig. 2 - nupūtimo įtaiso pjūvis, kuriame matosi kolektoriuje esančių skylių išdėstymas, atvamzdžių prijungimas ir srauto užsuktuvų patalpinimo vieta jose bei sferinių atspindėtuvų išdėstymas.

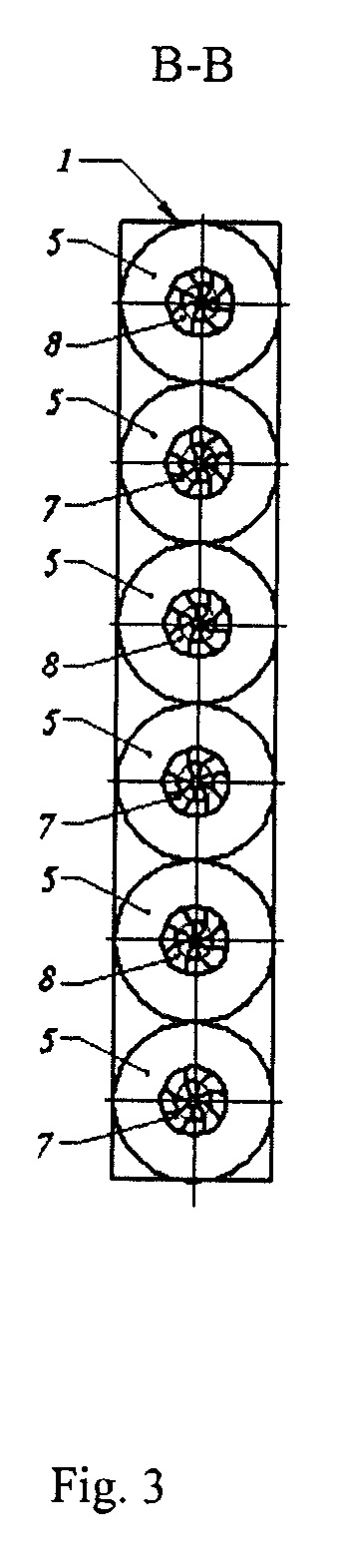

[0012] Fig. 3. - užsukėtuvų išdėstymas atvamzdyje pagal srauto užsukimo kryptį

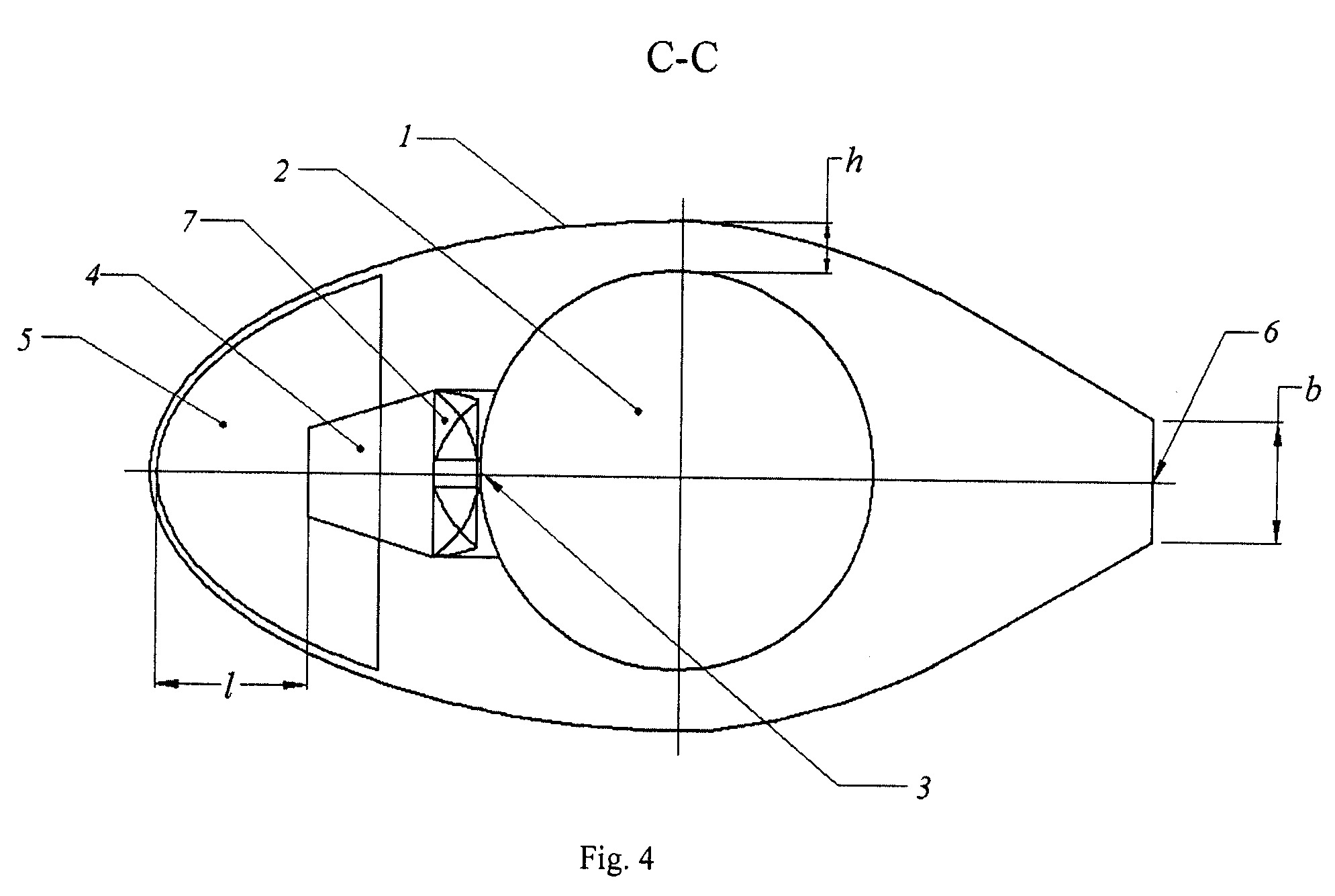

[0013] Fig. 4 - nupūtimo įtaiso padidintas vaizdas pjūvyje.
[0014] Aktyvinamą aerozolinės taršos nusiurbtuvą sudaro: nupūtimo įtaiso korpusas 1, kurio viduje patalpintas kolektorius 2. Kolektoriuje 2 suformuotos skylės 3 ir jų vietose prie kolektoriaus sandariai prijungti atvamzdžiai 4, kurie nukreipti į sferinės formos atspindėtuvus 5, o jie savo ruožtu nukreipti į plyšį 6, kuris suformuotas nupūtimo įtaiso korpuse 1. Plyšio 6 plotis b, yra kartotinas dydis poriniam skaičiui atstumų 1, čia 1 - atstumas nuo atvamzdžio 4 iki atspindėtuvo 5.
[0015] Savo ruožtu atstumas 1 lygus 4 h, čia h - tarpelis tarp kolektoriaus 2 ir vidinės nupūtimo įtaiso 1 vienos pusės korpuso sienelės. Atvamzdžiuose 4 sumontuoti srauto užsuktuvai 7 ir 8, kurių užsukamo srauto kryptis yra priešinga ir jie išdėstyti, taip kad gretimose atvamzdžiuose 4, užsukto srauto kryptis būtų priešinga. Nupūstuvas 1 išdėstytas ant taršos šaltinio 9 krašto. Priešingoje taršos šaltinio 9 pusėje išdėstytas cilindrinės formos siurbtuvas 10, kuriame pagal liestinę - tangentiškai, per visą jo ilgį suformuotas aerozolių įsiurbimo plyšys 11 ir jis nukreiptas į taršos šaltinį 9. Oro išsiurbimo atvamzdis 12 prie siurbtuvo 10 yra pajungtas jo gale, tangentiškai kaip ir suformuotas įsiurbimo plyšys 11 vienoda kryptimi, bet priešingoje cilindrinės formos siurbtuvo 10 pusėje.
[0016] Aktyvinamo aerozolinės taršos nusiurbtuvo veikimas
[0017] Suspaustas oro srautas tiekiamas į kolektorių 2. Iš kolektoriaus 2 per skyles 3 oro srautas patenka į užsukimo įtaisus 7 ir 8 . Užsuktas oro srautas per atvamzdžius 4 patenka ant sferinės formos atspindėtuvų 5, kurie nukreipia jį pro plyšį 6 virš taršos šaltinio. Dėl priešingų užsukimo krypčių pratekant oro srautui pro užsuktuvus 7 ir 8, ištekant pro atvamzdžius 4, formuojasi padidintos turbulencijos srautas, kuris nukreipiamas į atspindėtuvus 5. Atspindėtuvai 5 tarnauja kaip turbulencijos stiprintuvai (besikeičiant statiniam ir dinaminiam slėgiui atspindėtuvo 5 ertmėje) - generuodami tam tikro dažnio pulsacijas, kurios priklauso nuo atstumo 1. Padidintos turbulencijos oro srautas, patekęs pro plyšį 6 virš taršos šaltinio 9 suaktyvina skystų dalelių aerozolyje koleasencinį efektą. Dėka šio efekto, dalis skystų dalelių susijungia, stambėja ir nukrenta atgal į skystį, virš kurio paviršiaus jis susiformavo.
[0018] Nusiurbiamas oro srautas nuo taršos paviršiaus 9 per plyšį 11 ir cilindrinės formos nusiurbtuvą 10 pašalinamas pro atvamzdį 12.
1. Aktyvinamas aerozolinės taršos nusiurbtuvas, susidedantis iš siurbtuvo (10), išdėstyto prie taršos šaltinio krašto (9), ir nupūtimo įtaiso korpuso (1), išdėstyto prieš siurbtuvą (10), tarp kurių patalpintas taršos šaltinis (9), b e s i s k i r i a n t i s tuo, kad nupūtimo įtaiso korpuse (1) patalpintas kolektorius (2) su skylėmis (3), išdėstytomis priešinga taršos šaltinio (9) išdėstymo kryptimi, prie kurių sandariai pritvirtinti atvamzdžiai (4), sutampantis su skylėmis (3) kolektoriuje (2), kuriuose sumontuoti srauto užsuktuvai (7, 8), kiekviename atvamzdyje (4) formuojantys užsukamą srautą priešingos krypties negu gretimame atvamzdyje, o prieš visus atvamzdžius (4) išdėstyti sferiniai srauto atspindėtuvai (5) nukreipti link oro ištekėjimo plyšio (6), kurio plotis b yra lygus kartotinam poriniam dydžiui 1, čia 1 - atstumas nuo atvamzdžio (4) iki sferinio atspindėtuvo (5) sferos dugno, kuris savo ruožtu lygus 4 h, čia h - tarpelis tarp kolektoriaus (2) ir vidinės nupūtimo įtaiso vienos pusės korpuso (1) sienelės.
2. Aktyvinamas aerozolinės taršos nusiurbtuvas pagal p.l b e s i s k i r i a n t i s tuo, kad siurbtuve (10) oro nusiurbimo plyšys (11) suformuotas pagal siurbtuvo (10) cilindrinės korpuso dalies liestinę - tangentiškai, o nusiurbto oro pašalinimo vamzdis (12), prijungtas prie siurbtuvo (10) cilindrinės korpuso dalies irgi tangentiškai, vienoda kryptimi, bet priešingoje cilindro pusėje nei suformuotas nusiurbimo plyšys (11).
