[LT] Išradimas yra iš orgtechnikos srities. Aukštos skyros įrenginys grafinei informacijai perduoti taktiliniu būdu, sudarytas iš korpuso, kuriame tampriai įtvirtintas įvedimo - išvedimo mazgas su jutikliu, dviejų koordinačių jutiminio ekrano ir valdymo bloko su programine įranga, o įvedimo – išvedimo mazgo sienelių vidinis paviršius yra padengtas elektrai laidžiu sluoksniu bei maža trintimi pasižyminčia medžiaga ir sudarytas iš pastovaus magneto su elektromagnetu, kuris įremtas įvedimo - išvedimo mazgo vidinės dalies priešpriešinėse sienelėse bei apribotas ritinėliais ir slankikliais su spyruoklėmis, per kuriuos paduodamas signalas išvaldymo bloko su programine įranga, o dviejų koordinačių jutiminis ekranas įtvirtintas įvedimo -išvedimo mazgo viršutinėje dalyje priešais pastovų magnetą su elektromagnetu, ant kurio paviršiaus yra įtvirtintas jutiklis.
[EN] The invention relates to office equipment. High – resolution device for transfer the graphic information by tactile method comprises a frame, an input – output unit with sensor is fixed in which, two coordinates touchscreen and control block with a software. The walls of inner surface of an input – output unit are covered with electrically conductive layer and low – friction material and comprises constant magnet with electromagnet, which is loaded between opposite sides of inside part of an input – output unit and limited with rolls and sliders with springs by which signal from control block with software is transited. Two coordinates touchscreen is fixed in the upper part of an input – output unit in front of the constant magnet with electromagnet. A sensor is fixed on mentioned magnet.
[0001] Aukštos skyros įrenginys grafinei informacijai perduoti taktiliniu būdu priskiriamas orgtechnikos sričiai konkrečiai informacijos įvedimo-išvedimo įrenginių gamybai, skirtų akliesiems ir silpnaregiams.
[0002] Yra žinomas įrenginys informacijai perduoti taktiliniu būdu, susidedantis iš korpuso, jame nejudamai sumontuotų kreipiančiųjų, kuriose su galimybe laisvai judėti įmontuotas strypas su užmauta spyruokle ir taktiline galvute, taip pat žingsninio variklio su ant jo rotoriaus pritvirtintu reljefinį paviršių turinčiu disku, kurio sukimosi ašis lygiagreti strypo su taktiline galvute ašiai ( žiūr. Rusijos patentas Nr. 1756920, G 09 B 21/00, 1992, biul. Nr.31)
[0003] Išradimo trūkumas yra tas, kad įrenginys pasižymi sudėtinga konstrukcija ir valdymu, neužtikrina ilgailaikės ir patikimos eksploatacijos nes kiekvieno strypo valdymui reikia atskiros pavaros - variklio.
[0004] Yra žinomas taktilinės informacijos perdavimo įrenginys, kurio korpuse yra tampriai įtvirtintas įvedimo-išvedimo mazgas, sudarytas iš pjezoelektrinių pavarų, kurios valdo vertikalių plokštelių matricą, o plokštelių laisvi galai sudaro priėmimo-perdavimo kontaktinį paviršių, dviejų koordinačių jutiminio ekrano, ir valdymo bloko su programine įranga. ( žiūr. JAV patentas Nr. 7.077015, 2006 m.).
[0005] Išradimo trūkumas yra tas, kad įrenginio konstrukcija yra gana sudėtinga, nes informacijos perdavimo mechanizmas sudarytas iš pjezopavarų ir plokštelių (minimum devynios pavaros bei devynios plokštelės), reikalaujanti didelio gamybos ir surinkimo tikslumo, dėl riboto matricos plokštelių skaičiaus ploto vienete yra nepakankamas informacijos kiekio perdavimas.
[0006] Šio išradimo tikslas - supaprastinti įrenginio konstrukciją ir padidinti informacijos priėmimo-perdavimo greitaviką.
[0007] Išradimo tikslas pasiekiamas tuo, kad aukštos skyros įrenginyje grafinei informacijai perduoti taktiliniu būdu, susidedančiame iš korpuso, kuriame tampriai įtvirtintas įvedimo-išvedimo mazgas su jutikliu, dviejų koordinačių jutiminio ekrano ir valdymo bloko su programine įranga, įvedimo-išvedimo mazgo sienelių vidinis paviršius yra padengtas elektrai laidžiu sluoksniu bei maža trintimi pasižyminčia medžiaga ir sudarytas iš pastovaus magneto su elektromagnetu, kuris įremtas įvedimo-išvedimo mazgo vidinės dalies priešpriešinėse sienelėse bei apribotas ritinėliais ir slankikliais su spyruoklėmis, per kuriuos paduodamas signalas iš valdymo bloko su programine įranga, o dviejų koordinačių jutiminis ekranas įtvirtintas įvedimo-išvedimo mazgo viršutinėje dalyje priešais pastovų magnetą su elektromagnetu, ant kurio paviršiaus yra įtvirtintas jutiklis.

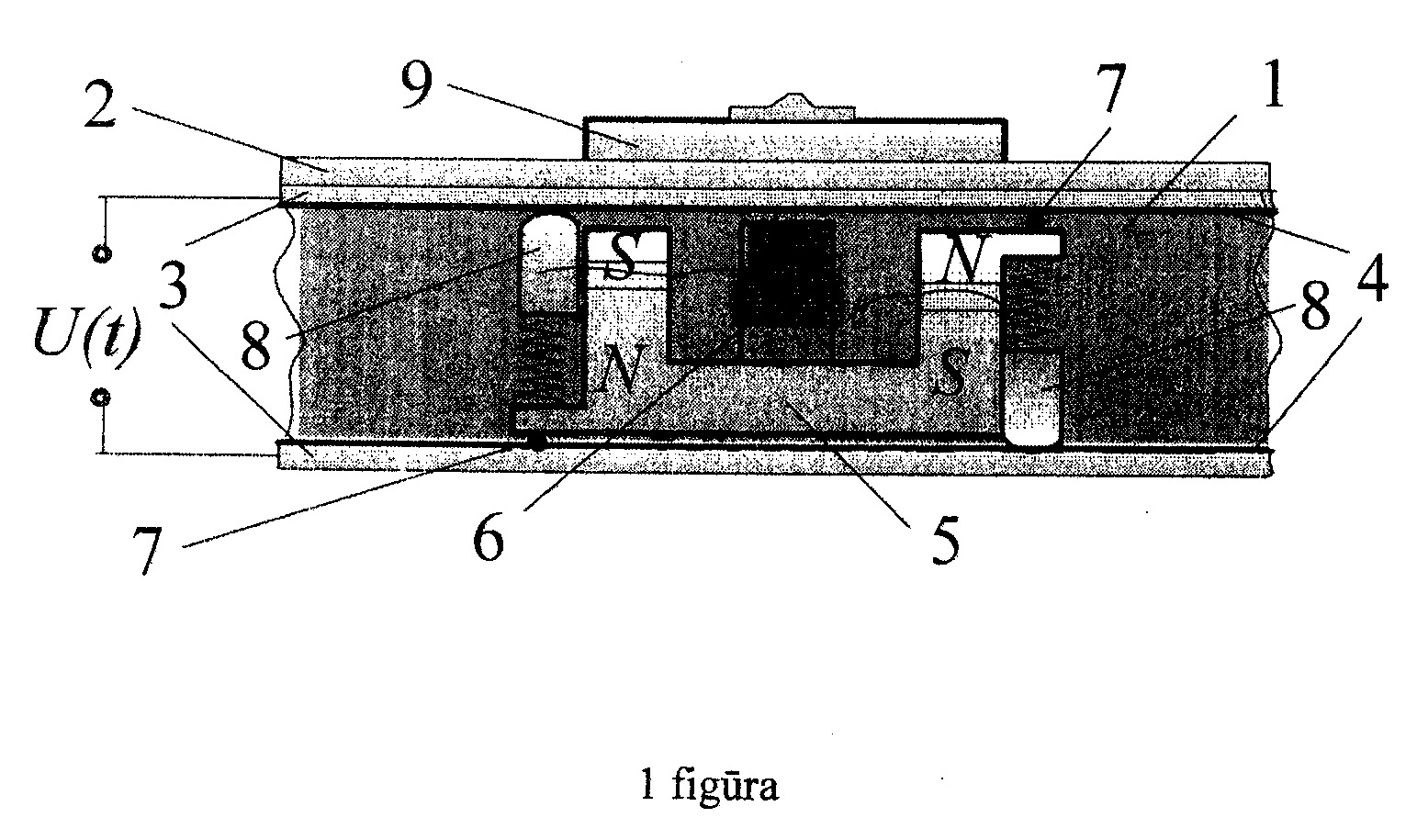

[0008] 1 figūroje pavaizduota aukštos skyros įrenginio grafinei informacijai perduoti taktiliniu būdu principinė schema.
[0009] Aukštos skyros įrenginys grafinei informacijai perduoti taktiliniu būdu, susideda iš korpuso 1, kuriame tampriai įtvirtintas įvedimo-išvedimo mazgas su jutikliu, dviejų koordinačių jutiminio ekrano 2 ir valdymo bloko su programine įranga ( brėžinyje nepavaizduotas), įvedimo-išvedimo mazgo sienelių vidinis paviršius 3 yra padengtas elektrai laidžiu sluoksniu bei maža trintimi pasižyminčia medžiaga 4 (pavyzdžiui ftoroplastas) ir sudarytas iš pastovaus magneto 5 su elektromagnetu 6, kuris įremtas įvedimo-išvedimo mazgo vidinės dalies priešpriešinėse sienelėse bei apribotas ritinėliais 7 ir slankikliais 8 su spyruoklėmis, per kuriuos paduodamas signalas U(t) iš valdymo bloko su programine įranga, o dviejų koordinačių jutiminis ekranas 2 įtvirtintas įvedimo-išvedimo mazgo viršutinėje dalyje priešais pastovų magnetą 5 su elektromagnetu 6, ant kurio paviršiaus yra įtvirtintas jutiklis 9.
[0010] Aukštos skyros įrenginys grafinei informacijai perduoti taktiliniu būdu veikia taip.
[0011] Neregiui grafinė informacija, kurią atpažinti jis prieš tai yra apmokytas, formuojama virpesiais per elektromagnetą 6 padavus signalus iš valdymo bloko su programine įranga. Kertant kontūrą ar skirtingo intensyvumo zoną, jutiminiame ekrane tuo momentu įsijungia įtampos šaltinis U(t) , kuris suaktyvina informacijos perdavimą. Neregys rankos pirštą, per jutiklį 9, vedžioja jutiminio ekrano 2 paviršiumi, paskui kurį seka pastovus magnetas 5 su elektromagnetu 6. Į elektromagnetą 6 per slankiklius 8 padavus įtampą U(t) padidėja jutiklio 9 pritraukimo jėga. Tokiu būdu jutiklis 9 pristabdomas ir žmogaus rankos pirštas gali tai pajusti. Priklausomai nuo grafinės informacijos, elektromagnetas įjungiamas arba išjungiamas. Slankikliai 8 ir ritinėliai 7 išdėstyti taip, kad stabilizuotų pastovaus magneto 5 judėjimą korpuse 1. Korpuso 1 vidinė dalis yra padengta specialia medžiaga 4, pvz. ftoroplastu, tam, kad ryškiai sumažinti trintį judant elektromagnetui 5 korpuse 1. Jutiminis ekranas 2 valdymo blokui su programine įranga siunčia jutiklio 9 padėties koordinates, kurias apdorojęs, valdo elektromagnetą 6 pagal valdymo bloko su programine įranga atmintyje esančią atvaizdo informaciją. Kitaip sakant, jutiminis ekranas 2 yra rodomo vaizdo perdavimo elementas. Kiekvienas ekrano taškas atitinka rodomo vaizdo tašką. Vaizdas keičiamas nuo elektromagneto 6 poveikio laiko atžvilgiu.
[0012] Palyginus su prototipu, nauja konstruktyvinių elementų visuma dėka to, kad informacija įrenginyje yra perduodama iš vieno šaltinio, t.y. iš pastovaus magneto su elektromagnetu, o valdymo signalas verčiamas tiesiogiai į mechaninį virpesį, visa tai žymiai supaprastina konstrukciją ir padidina greitaviką.
Aukštos skyros įrenginys grafinei informacijai perduoti taktiliniu būdu, susidedantis iš korpuso, kuriame tampriai įtvirtintas įvedimo-išvedimo mazgas su jutikliu, dviejų koordinačių jutiminio ekrano ir valdymo bloko su programine įranga, b e s i s k i r i a n t i s tuo, kad įvedimo-išvedimo mazgo sienelių vidinis paviršius yra padengtas elektrai laidžiu sluoksniu bei maža trintimi pasižyminčia medžiaga ir sudarytas iš pastovaus magneto su elektromagnetu, kuris įremtas įvedimo-išvedimo mazgo vidinės dalies priešpriešinėse sienelėse bei apribotas ritinėliais ir slankikliais su spyruoklėmis, per kuriuos paduodamas signalas iš valdymo bloko su programine įranga, o dviejų koordinačių jutiminis ekranas įtvirtintas įvedimo-išvedimo mazgo viršutinėje dalyje priešais pastovų magnetą su elektromagnetu, ant kurio paviršiaus yra įtvirtintas jutiklis.
