[LT] Išradimas priklauso miškininkystei, konkrečiai prietaisams, skirtiems medžių sulai surinkti. Pareikštas prietaisas, kaip implantas medyje, naudojamas ne vienerius metus, todėl tausojami medžiai, mažinamos darbo sąnaudos, išgaunama sula yra aukštos kokybės, nes nekontaktuoja su aplinka, reguliuojamas sulos tekėjimas. Pareikštą prietaisą sudaro tuščiaviduris štuceris (1) su radialinėmis angomis (2), turintis vidinį sriegį (3), ribotuvą (4), išorinį sriegį (5), užsukamą dangtelį (6), su snapeliu (8) ir anga (7) virš šio snapelio, ant kurio užmauta maistinė žarnelė (9) hermetiškai sujungta su sulos surinkimo indo (10) užsukamo dangtelio (11) snapeliu (12) ir snapelį (13). Sulos tekėjimą reguliuoja vamzdelis (žarnelė) (14) užmauta ant snapelio (13). Sulos rinkimo sezonui pasibaigus, ant štucerio išorinio sriegio (5) užsukamas hermetiškas dangtelis (16). Štuceris įleidžiamas į laiptuotą, išgręžtą nedideliu nuožulniu kampu žemyn angą (15), kurią kiekvienais metais pro štucerį (1) galima praplatinti ir pailginti (15').
[EN] The invention relates to forestry, in particular to devices for collecting tree sap. This device as an implant in the tree is for use in few years, this way conserves trees, reduces labour costs, extracted sap is high quality, as it is not exposed to the environment, it controls the flow of sap. This device consists of a hollow union (1) with the radial apertures (2) with an internal thread (3), limiter (4), an external thread (5), screw cap (6) with the spout (8) and aperture (7) above this spout and on it attached food hose (9) hermetically connected with sap collecting vessel (10) screwed caps (11) spout (12) and spout (13). The flow of sap is regulated by tube (hose) (14) attached to a spout (13). When sap collection season is over, on the external thread (5) of the union (1) is sealed the screw cap (16). The unit is fixed in to drilled at angle inclined stepped aperture (15), which every year can by widened and extended (15') down through unit (1).
[0001] Išradimas priklauso miškininkystei, konkrečiai prietaisams, skirtiems medžių sulai surinkti.
[0002] Žinomas įprastas būdas medžių sulai surinkti, (žiūr. "Krašto spauda" S. Paltanavičius "Sula - pavasario skanumynas" 2010-03-20), kuomet medyje išgręžiama 2 - 5 cm skylutė į kurią įstatomas latakėlis medžio sulai išleisti į žemiau pastatomą ar prie medžio pritvirtinamą sulos surinkimo indą. Šis sulos rinkimo būdas ir prietaisas neapsaugo sulos nuo kontakto su aplinka, kas labai blogina sulos kokybę.
[0003] Žinoma medžių sulos surinkimo sistema (žiūr. patentas Nr. K.R20050010737 paskelbimo data 2005-01-28,) kurioje sulos surinkimui naudojamos žarnelės, kurių vieni galai sukišami į medyje išgręžtas skylutes, o kiti sujungti su sulos surinkimo indo dangtelyje esančiomis angomis. Surinkimo indo apačioje yra anga sulai išleisti. Ši sistema apsaugo sulą nuo kontakto su išoriniais poveikiais, tokiais kaip lietus ar vabzdžiai. Šios sistemos trūkumas tas, kad ši sulos surinkimo sistema yra vienkartinė, žarnelės su medžiu sujungtos nesandariai, kas įtakoja sulos tekėjimą pro žarnelės kraštus. Sujungus žarneles sandariai ir didėjant inde sulos kiekiui, palaipsniui didės ir priešslėgis dėl suspausto oro inde, ko pasėkoje, sula iš viso nustos tekėti į indą. Pasibaigus sulos surinkimo laikotarpiui, skyles reikia užtaisyti, kad į medį nepatektų oras ir neįsimestų puvinys.
[0004] Žinomas įrenginys medžių sulai surinkti (žiūr. Patentas RU 97241, paskelbimo data 2010-09-10), kuris turi tuščiavidurį su radialinėmis angomis štucerį, įsriegtą į laiptuotą angą medyje, štucerio galas, įvedamas į medį yra uždaras su kūginiu sriegiu, o kitas turi ribotuvą sandarinimo tarpinei prie medžio pritvirtinti ir snapelį, ant kurio užmaunama maistinė žarnelė sulai tekėti į surinkimo indą. Šiuo įrenginiu išgaunama sula yra kokybiškesnė, nes dalinai išvengiama sulos kontakto su aplinka. Šio įrenginio trūkumas yra tas, kad įrenginys yra vienkartinis, sula subėga tik per skylutes štucerio paviršiuje, todėl sulos debitas nėra didelis. Pasibaigus sulos leidimo sezonui, išėmus štucerį, sulos leidimo skylė turi būti užkalama mediniu kamščiu tikslu apsaugoti medį, o sekantį sezoną turi būti gręžiama nauja skylė į kurią vėl statomas štuceris, kas ženkliai padidina materialias ir darbo sąnaudas, netausojami medžiai, be to negalima kontroliuoti sulos tekėjimo, nes indui prisipildžius, sula bėga per indo kraštus, gaunami sulos nuostoliai.
[0005] Išradimo tikslas - padidinti sulos surinkimo debitą, sumažinti materialias ir darbo sąnaudas sulai išgauti, tausoti medžius naudojant ilgalaikį sulos surinkimo prietaisą toje pat angoje ir žemiausioje medžio kamieno dalyje, maksimaliai apsaugoti išgaunamą produktą nuo kontakto su aplinka, bei reguliuoti sulos tekėjimą.
[0006] Išradimo esmė ta, kad štuceris, įstatomas į laiptuotą angą, išgręžtą nedideliu nuožulniu kampu žemyn, turi sriegius abiejuose štucerio ribotuvo pusėse, vidinė, į medį įstatoma štucerio dalis yra kūginės formos atviru galu, o ant išorinės štucerio sraigtinės dalies hermetiškai užsuktas dangtelis su snapeliu, virš kurio yra iki 0,5 mm anga, sulos surinkimo indo dangtelis taip pat yra hermetiškai užsukamas ir turi 2 snapelius, vienas kurių maistine žarnele sujungtas su štucerio dangtelio snapeliu, o ant kito užmautas vamzdelis ar žarnelė, kurios atviras galas tvirtinamas 2-3 cm aukščiau štucerio įstatymo vietos.
[0007] Nerenkant sulos, ant štucerio išorinio sriegio hermetiškai užsukamas dangtelis yra be snapelio ir angos.
[0008] Išradimas iliustruojamas Fig 1. ir Fig 2 .

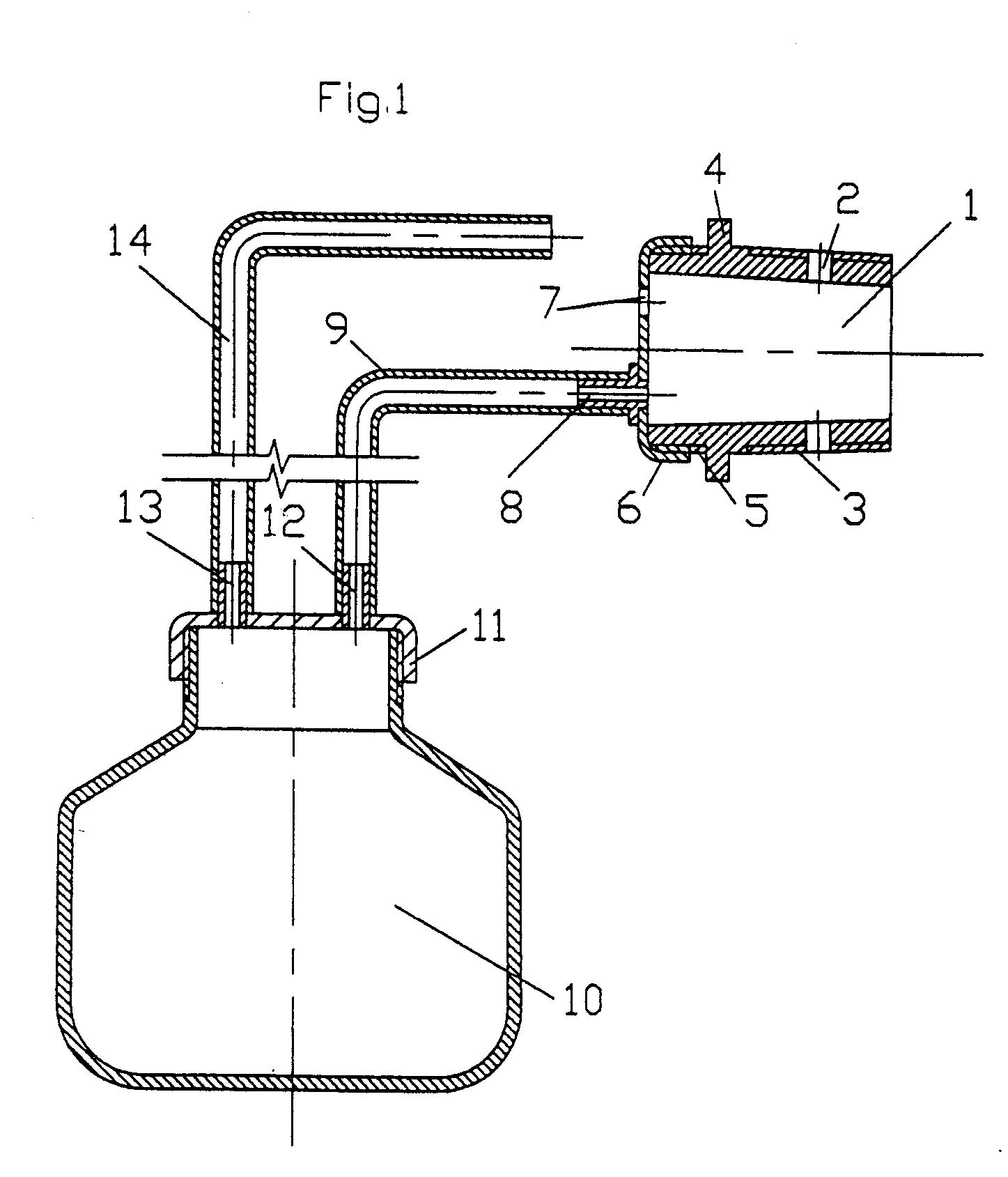

[0009] Fig. 1- pavaizduota bendra sulos surinkimo prietaiso schema.

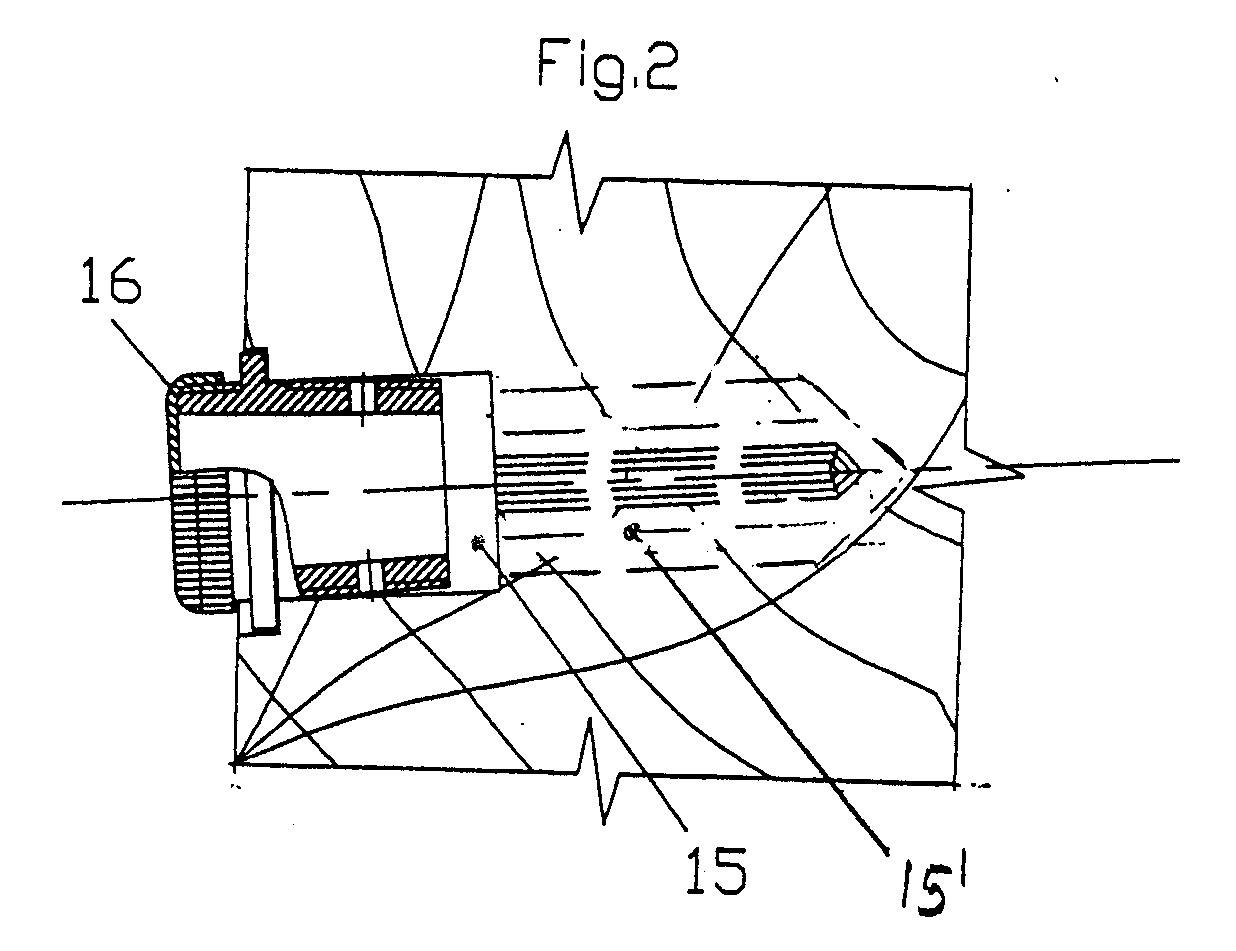

[0010] Fig. 2- pavaizduotas štucerio išilginis pjūvis su hermetiškai užsukamu dangteliu įleistas į laiptuotą angą medyje.
[0011] Pareikštą prietaisą sudaro tuščiaviduris štuceris (1) su radialinėmis angomis (2), turintis vidinį sriegį (3), ribotuvą (4), išorinį sriegį (5), hermetiškai užsukamą dangtelį (6), kuriame yra anga (7) ir snapelis (8), ant kurio užmauta maistinė žarnelė (9) hermetiškai sujungta su sulos surinkimo indo (10) užsukamo dangtelio (11) snapeliu (12), snapelį (13), ant kurio užmautas vamzdelis ar žarnelė (14), taip pat hermetiškai užsukamą dangtelį (16).
[0012] Prietaisas veikia sekančiu būdu. Štucerio (1) vidinė dalis su sriegiu (3) įstatoma į medyje išgręžtą laiptuotą angą (15) taip, kad ribotuvas (4) standžiai priglustų prie angos (15) pirmojo laipto paviršiaus. Vidinis štucerio sriegis (3) ir kūginė jo forma leidžia štuceriui standžiai įsitvirtini medyje. Nerenkant sulos, ant išorinio štucerio sriegio užsukamas be snapelio hermetiškas dangtelis (16), neleidžiantis sulai tekėti ir orui patekti į štucerio vidų. Prasidėjus sulos tekėjimo sezonui, nusukamas paprastas dangtelis (16) ir užsukamas dangtelis (6) su anga (7) ir snapeliu (8), ant kurio užmauta maistinė žarnelė (9), sujungta su surinkimo indo dangtelio (11) snapeliu (12), pro kurią sula teka į surinkimo indą (10).
[0013] Vamzdelis ar žarnelė (14), užmauta ant surinkimo indo dangtelyje (11) esančio snapelio (13) skirta inde palaikyti atmosferinį slėgį ir sustabdyti sulos tekėjimą indui prisipildžius. Atviras antras žarnelės (13) galas tvirtinamas 2-3 centimetrais aukščiau štucerio įstatyto vietos medyje, ko pasėkoje, sulos surinkimo indui prisipildžius, sulos perteklius kyla vamzdeliu (14) ir, pasiekęs štucerio įstatyto medyje lygį, dėl susisiekiančių indų slėgio susilyginimo, sulos tekėjimas iš medžio sustabdomas. Štuceris medyje įstatytas kaip implantas, ir naudojamas kelerius metus. Štucerio konstrukcija suteikia galimybę kiekvienais metais, neišimant štucerio, tiesiog pro jį, didesnio diametro grąžtu kasmet pailginti ir praplatinti angą (15), tuo didinti sulos tekėjimą. Angos diametras medyje didinamas iki štucerio vidinės angos diametro dydžio. Anga (7), esanti virš snapelio dangtelyje (8), skirta palaikyti atmosferinį slėgį štucerio viduje ir išvengti vakuumo susidarymo štuceryje, kas blogintų sulos tekėjimą. Angos (7) diametras iki 0,5 mm yra optimalus vakuumui štuceryje išvengti.
[0014] Naudojant pareikštą prietaisą pramoniniu būdu, svarbų vaidmenį vaidina skylės išgręžimo aukštis medyje, nes aukštai išgręžta skylė dalinai gadina padarinės medienos kokybę. Paprastai rekomenduojama skylę medyje gręžti aukštyje iki 60-70 cm. Pareikštu prietaisu skylė gali būti gręžiama 30- 40 cm aukštyje, t.y. medžio pjovimo aukštyje. Kadangi sulos surinkimo indas yra hermetiškai užsukamas ir jį galima guldyti prie medžio horizontaliai, taip sumažinamas skylės gręžimo aukštis, nepabloginant sulos tekėjimo.
[0015] Pareikštas prietaisas medžio sulai surinkti, palyginus su prototipu įgalina padidinti išgaunamos sulos kiekį, nes sula iš medžio į štucerį patenka ne tik pro angas (2) štucerio paviršiuje, bet ir pro atvirą štucerio galą, pro kurį anga medyje (15) kiekvienais metais gali būti praplatinama ir pailginama (15'). Sulos debitas priklauso nuo pragręžiamos angos ilgio, tad gilinant ir platinant šią angą, galima reguliuoti sulos debitą. Į medį galima įtaisyti ne vieną štucerį, ir gauti maksimaliai didelį sulos kiekį, ypač tuomet, kai medį numatoma pjauti kurui. Jei prototipu per parą vidutiniškai išgaunama apie 10 litrų sulos, tai pareikštu prietaisu jos galima išgauti kelis kartus daugiau.
[0016] Naudojant pareikštą prietaisą galima sumažinti darbines ir materialias sąnaudas, nes šis prietaisas, kaip implantas, naudojamas ne vienerius metus, todėl nereikia kiekvienais metais gręžti naujos skylės ir statyti naujo štucerio, pasibaigus sulos rinkimo sezonui nereikia išiminėti prietaiso ir užtaisinėti išgręžtas skyles, be to, įtaisyti jį medyje galima ir ne sezono metu, tuo efektyviai išnaudojant trumpą sulos leidimo sezoną produktui gauti, o ne prietaisams įstatyti, kas labai svarbu išgaunant sulą pramoniniu būdu. Tuo pačiu tausojami medžiai, nes viena skylė naudojama kelerius metus, pasibaigus sulos rinkimo sezonui, ant štucerio išorinio sriegio užsukamas hermetiškas dangtelis, kad į medį nepatektų oras, galintis sukelti puvinį. Be to, pareikštu prietaisu gaunama sula yra aukštos kokybės, nes išvengiama sulos kontakto su aplinka.
[0017] Apibendrinus galime teigti, kad palyginus su prototipu, pareikšto prietaiso nauja konstrukcinių elementų visuma leidžia sumažinti darbo sąnaudas paruošiant medžius sulos išgavimui, tausoti medžius iki minimumo sumažinant medžio pažeidimus, reguliuoti sulos tekėjimą ir gauti kokybišką produktą.
1. Prietaisas medžių sulai surinkti, turintis tuščiavidurį štucerį su radialinėmis angomis jo paviršiuje, kurio vienas galas yra su sriegiu ir įleidžiamas į laiptuotą angą medyje, kitas turi ribotuvą, snapelį, maistinę žarnelę ir sulos surinkimo indą, b e s i s k i r i a n t i s tuo, kad štuceris įstatomas į laiptuotą angą, išgręžtą nedideliu nuožulniu kampu žemyn, turi sriegius abiejuose ribotuvo pusėse, vidinė, į medį įstatoma štucerio dalis yra kūginės formos atviru galu, o ant išorinės štucerio sraigtinės dalies hermetiškai užsuktas dangtelis su snapeliu, virš kurio yra iki 0,5 mm anga, sulos surinkimo indo dangtelis taip pat yra hermetiškai užsukamas ir turi 2 snapelius, vienas kurių maistine žarnele sujungtas su štucerio dangtelio snapeliu, o ant kito užmautas vamzdelis ar žarnelė, kurios atviras galas tvirtinamas 2-3 cm aukščiau štucerio įstatymo vietos.
2. Prietaisas medžių sulai surinkti pagal 1 punktą b e s i s k i r i a n t i s tuo, kad nerenkant sulos, ant štucerio išorinio sriegio hermetiškai užsukamas dangtelis yra be snapelio ir angos.
