[LT] Išradimas priklauso konservų pramonei, konkrečiai dangteliui konservavimo stiklainiams uždaryti. Dangtelis pagamintas iš plono lakštinio metalo, pavyzdžiui, skardos, aliuminio. Dangtelis susideda iš cilindrinės galvutės, didesnio diametro vainiko ir sandarinančio žiedo, patalpinto vainiko vidinėje ertmėje . Vainiko apatinė dalis sulenkta 170-190° jo šoninio paviršiaus atžvilgiu, ir jo pakraštys iš dalies patalpintas sandarinančio žiedo apatinėje dalyje. Siūlomas dangtelis užtikrina didesnį uždarymo patikimumą ir produkcijos prekinės išvaizdos pagerėjimą.
[EN] The invention relates to canning industry, specifically to covers for closing of canning pots. A cover is made from thin sheet metal, for example from tin, aluminum. A cover comprises a cylindrical cap, larger diameter crown and sealing ring, which is placed in a crown inner cavity. A lower part of the canopy folded at an angle of 170 - 190o with respect of a lateral surface and an edge is placed at the bottom of sealing ring.
[0001] Išradimas priklauso konservų pramonei, konkrečiai dangteliui konservavimo stiklainiams uždaryti. Dangtelis pagamintas iš plono lakštinio metalo, pavyzdžiui, skardos, aliuminio.
[0002] Artimiausias pareiškiamam dangteliui yra dangtelis konservavimo stiklainiams uždaryti, susidedantis iš cilindrinės galvutės ir po ja patalpinto didesnio diametro vainiko, kurio viduje yra guminis sandarinantis žiedas. Vainiko apatinis kraštas užlenktas į vidų (užsuktas) 90° šoniniam paviršiui, sudarydamas ertmę patalpinti sandarinanti guminį žiedą (žiūr. Technines sąlygas У 28.7 - 00334853-193-2001. Kришки металевi для скляних банок з вiнцем горловини типу 1).
[0003] Stiklainio uždarymas šiuo dangteliu atliekamas apspaudžiant vainiko apatinę dalį apie stiklainio kaklelio šoninį paviršių, tampriai prispaudžiant prie jo sandarinantį guminį žiedą.
[0004] Šio dangtelio konstrukcija pasirinkta kaip prototipas.
[0005] Prototipas ir pareiškiamas dangtelis turi šiuos bendrus požymius:
[0006] - cilindrinę galvutę;
[0007] - vainiką;
[0008] - sandarinanti žiedą, patalpintą vidinėje vainiko ertmėj.
[0009] Šis dangtelis turi esminį trūkumą - apspaudžiant vainiko apatinę dalį, sumažėja apsupto lauko diametras, sukeldamas jo tangentinį suspaudimą, ir dėl to atsiranda pakraščio banguotumas, kas sumažina uždarymo patikimumą, sukelia apsauginio paviršiaus sluoksnio pakenkimą, pablogina konservų prekinę išvaizdą. Banguotumas žymiai padidėja mažėjant dangtelio metalo storiui.
[0010] Išradimo uždavinys yra sukurti tokią dangtelio konservavimo stiklainiams uždaryti konstrukciją, kurioje dėl to, kad vainiko apatinė dalis yra sulenkta tam tikru kampu, padidinamas uždarymo patikimumas ir pagerinama paruoštos produkcijos išvaizda.
[0011] Nurodytas tikslas pasiekiamas tuo, kad dangtelyje konservavimo stiklainiams uždaryti, susidedančiame iš cilindrinės galvutės, didesnio diametro vainiko ir sandarinančio žiedo, patalpinto vidinėje žiedo ertmėje, vainiko apatinė dalis yra sulenkta 170-190° jo šoninio paviršiaus atžvilgiu, ir jo pakraštys iš dalies patalpintas sandarinančio žiedo apatinėje dalyje.
[0012] Pareikšto dangtelio naujumą sudaro šie požymiai:
[0013] - vainiko apatinė dalis sulenkta 170-190° jo šoninio paviršiaus atžvilgiu;
[0014] - vainiko apatinės dalies pakraštys iš dalies patalpintas sandarinančio žiedo apatinėje dalyje.
[0015] Iš mokslinės-techninės ir patentinės literatūros yra žinoma, kad vainiko apatinės dalies sulenkimas nurodytu kampu ir vainiko apatinės dalies pakraščio dalinis patalpinimas sandarinančio žiedo apatinėje dalyje leidžia išvengti dangtelio vainiko pakraščio banguotumo.
[0016] Išvengus banguotumo galima:
[0017] - padidinti uždarymo patikimumą;
[0018] - pagerinti produkcijos prekinę išvaizdą.
[0019] Svarbiausia yra tai, kad išvengus vainiko apatinio pakraščio banguotumo, galima dangtelius gaminti iš labai plonos lakštinės medžiagos, kas anksčiau buvo neįmanoma, ir dėl to, gaminant kelis milijonus dangtelių konservavimo stiklainiams uždaryti per metus, galima sutaupyti.
[0020] Sulenkimo (užsukimo) kampas parinktas eksperimentiškai. Vainiko apatinės dalies sulenkimo sumažinimas (<170°) ar padidinimas (> 190°) būtų netikslingas tiek iš technologinės pusės, tiek ir dėl to, kas sumažintų uždarymo patikimumą.

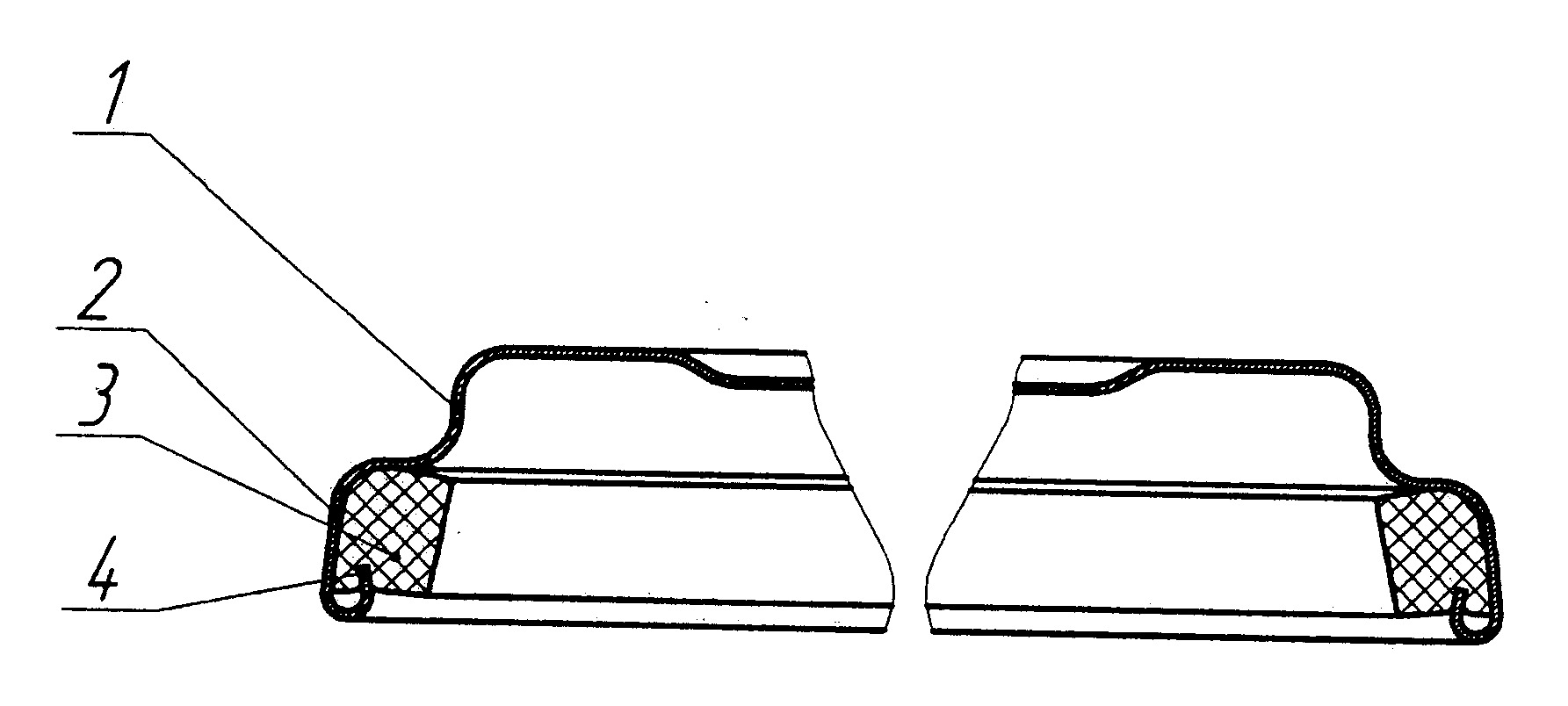

[0021] Dangtelis konservavimo stiklainiams uždaryti atvaizduotas brėžinyje (vaizdas pjūvyje).
[0022] Pareiškiamas dangtelis susideda iš cilindrinės galvutės 1, vainiko 2 ir sandarinimo žiedo 3. Sandarinimo žiedas 3 patalpintas vainiko 2 vidinėje ertmėje. Vainiko 2 apatinė dalis sulenkta 170-190° kampu jo šoninio paviršiaus atžvilgiu ir jo pakraštys 4 iš dalies patalpintas sandarinančio žiedo 3 apatinėje dalyje.
[0023] Uždarymo metu apspaudžiama vainiko 2 apatinė dalis ratukų pagalba, kaip ir prototipe, sumažėja jo diametras. Visgi, dėl vainiko 2 pakraščio 4 dalinio patalpinimo sandarinančiame žiede 3, uždarymo metu pakraštys 4 yra iš abiejų pusių apspaudžiamas sandarinančio žiedo 3 medžiagos, dėl to ir nesusidaro bangų.
Dangtelis konservavimo stiklainiams uždaryti, susidedantis iš cilindrinės galvutės, didesnio diametro vainiko ir sandarinančio žiedo, patalpinto vainiko vidinėje ertmėje, b e s i s k i r i a n t i s tuo, kad vainiko apatinė dalis sulenkta 170-190° jo šoninio paviršiaus atžvilgiu, ir jo pakraštys iš dalies patalpintas sandarinančio žiedo apatinėje dalyje.
